Распиновка подрулевого переключателя ларгус

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Инструкция по демонтажу руля с Лады Гранта

1. Первым делом отключается клемма со знаком минус с аккумулятора. После этого необходимо подождать не менее десяти минут, пока полностью не разрядится конденсатор активатора подушки безопасности.

Примечание: ждать минимум 10 минут следует обязательно, иначе есть вероятность «получить в лоб» после ее срабатывания.

1. Вторым шагом отсоединяем подушку, расщелкнув два зажима на пружинных фиксаторах, которые ее удерживают. Чтобы их сжать, на руле по обе его стороны располагаются два отверстия (если руль снимается первый раз, то они будут «закрыты» своего рода заглушками).
2. Далее, если таковые имеются, их необходимо аккуратно проткнуть, например, крестовой отверткой.
3. Затем, опять же, плоскую отвертку нужно просунуть в отверстие пломбы и нащупать подпружинный упор.
4. После одной рукой нужно сдавить фиксатор, а другой сбоку вытягивать подушку безопасности на себя до того, как услышится щелчок. Теперь отвертку можно отпустить, и если подушка не возвращается в исходное положение, значит, защелка открепилась.
5. Теперь аналогичным образом необходимо вытянуть ее с другой стороны, при этом поддерживая противоположную отсоединенную сторону, чтобы она опять не защелкнулась.
6. Далее вынимаются дополнительные крепежи подушки, расположенные внизу. Держатся они достаточно крепко, поэтому извлечь их можно, только крепко взяв подушку и потянув ее снизу на себя.

1. После того как подушка отсоединена от креплений, ее можно отодвинуть от рулевого колеса.
2. Далее необходимо открепить 2 провода звукового сигнала, после чего ножом или плоской отверткой поддевается фиксатор небольшого размера (желтого цвета), который находится на оранжевом разъеме подушки, после чего он «отойдет» немного вперед.
3. Теперь снимается разъем, и подушка откладывается в сторону.
4. Также необходимо помнить о правильном расположении руля при его обратной установке. Для этого маркером или цветным карандашом на валу нужно сделать метку непосредственно напротив стрелки.

Далее все действия необходимо выполнять четко и строго последовательно, чтобы не повредить фиксатор блока подрулевых переключателей либо сам блок.

1. Воротком на 24 необходимо ослабить гайку руля, но откручивать ее полностью не нужно, пусть останется вкрученной на несколько винтиков.
2. Далее необходимо отсоединить руль, потянув его на себя. При этом он должен упереться в гайку.
3. Теперь нужно выровнять колеса Гранты и установить руль прямо.
4. Затем следует вынуть из специального углубления фиксатор и, совместив отметки, вставить его в блок подрулевых переключателей.
5. Только после того, как руль точно будет зафиксирован, можно открутить гайку полностью.

Примечание: необходимо следить, чтобы не сдвинуть руль с красным фиксатором, в таком случае он его вывернет с корнями блока подрулевых переключателей.

1. Далее руль вынимается, при этом пропуская проводку через зазор.

Сборка осуществляется в обратном порядке, соблюдая последовательность.

На этом все! Как вы сами убедились в том, чтобы своими руками снять руль с автомобиля Лада Гранта, нет ничего сложного.

Надеемся, что наша статья была для вас полезной!

Установка улитки

При обратной сборке передние колеса должны быть выровнены, а поворотный контактный диск вращающегося устройства должен быть заблокирован предохранителем в среднем положении. Для этого:

• определяем максимальное количество оборотов контактного диска (№2), вращая его из крайнего левого в крайнее правое положение (без применения усилий);
• повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;
• совместить отверстия (№4) под предохранитель на диске и отверстие (№5) в корпусе вращающегося устройства и установить предохранитель (№6).

Момент затяжки винта 1,6…2,4 Н.м (0,16…0,24 кгс.м).

Напомним, на сайте представлены другие инструкции по обслуживанию и ремонту Весты или XRAY своими руками. Необходимую информацию можно легко найти, используя поиск (в верхнем правом углу сайта), либо по содержанию (Веста, XRAY).

Ключевые слова: руль лада веста | руль lada xray | поворотники лада веста | поворотники lada xray | противотуманные фары лада веста | противотуманные фары lada xray | передние фары лада веста | передние фары lada xray | задние фонари лада веста | задние фонари lada xray | стеклоочистители лада веста | стеклоочистители lada xray

+2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Подрулевые переключатели — распространенная причина проблем

Дворники в большинстве современных автомобилей включаются с помощью подрулевых переключателей в виде рычагов с нанесенными на них данными о режимах работы оборудования. Эти рычаги должны работать качественно и обладать необходимыми сигналами для включения дворников. Нередко ручка выходит из строя, переключатель не отправляет нужные сигналы, из-за этого некачественно срабатывают непосредственно дворники. Главные задачи в данном случае следующие:

• необходимо снять пластиковых детали облуды рулевой колонки, чтобы добраться непосредственно до места установки выключателей дворников;
• в большинстве автомобилей выключатели снимаются очень просто, максимальной работой, ожидающей вас, будет откручивание нескольких болтов;
• после снятия выключателя можно с помощью тестера проверить его работу, подключая контакты поочередно к разным клеммам и включая режимы работы дворников;
• если выключатель действительно вышел из строя, его стоит просто поменять на новый, установив столь же просто, насколько была произведена разборка;
• в случае, если выключатель работает, придется поискать другие причины неполадки, вполне возможно, что причины кроются в районе подключения переключателя.

Нередко от клемм этого подрулевого переключателя просто отходят провода, которые необходимо вернуть на место. Скорее всего, после проведения полной ревизии электрической системы вместе с выключателями и прочими важными техническими аспектами, вы сможете определить неполадку и легко устранить ее. Для этого даже не нужно никаких специальных инструментов и способностей. Вам достаточно будет выполнить качественное восстановление работы всех несложных систем дворников. Предлагаем небольшое видео о том, как справляться с проблемой, если дворники внезапно перестали работать:

Операции по снятию подрулевых переключателей Лада Ларгус

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки. 3. Снимите верхнюю.

4. . и нижнюю части кожуха.

5. Выверните два винта крепления под-рулевого переключателя.

6. ..и извлеките его из гнезда соединителя.

7. Отсоедините от переключателя колодку жгута проводов. 8. Аналогично снимите второй подрулевой переключатель. 9. Убедитесь в исправности подрулевых переключателей, проверяя правильность замыкания их контактов при различных положениях рычагов. Подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.4 и 10.5. Номера выводов переключателей указаны на рис. 1 и 2.

Рис. 1. Номера выводов переключателя наружного освещения и указателей поворота

Рис. 2. Номера выводов переключателя очистителя и омывателя ветрового стекла

Таблицы замыкания контактов на подрулевых переключателях при оперировании ими

Левый подрулевой переключатель

Правый подрулевой переключатель

Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, — лампа должна загореться. В противном случае выключатель неисправен. 10. Установите переключатели в порядке, обратном снятию.

При необходимости подрулевые переключатели можно снять в сборе с соединителем и контактным кольцом подушки безопасности. Для этого выполните следующее.

Вам потребуется ключ ТОRХ Т20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению. (см «Снятие руля Лада Ларгус»)

Чтобы не повредить токоведущую шину контактного кольца подушки безопасности, зафиксируйте кольцо от проворачивание. Для этого вставьте в специальный паз на внешней окружности кольца отрезок тон» кой пластинки. Очень хорошо подходит для этой цели отрезок от ленточного стяжного хомута чехла ШРУСа.

Перед установкой рулевого колеса не забудьте вынуть фиксатор! 3. Снимите кожух рулевой колонки.

4. Выверните на три — четыре оборота болт хомута крепления соединителя.

5. Нажмите на болт, чтобы ослабить хомут..

6. . и сдвиньте соединитель с рулевой колонки.

7. Отсоедините от подрулевых переключателей белую.

8. . малую черную.

9. . и большую черную колодки жгута проводов и снимите соединитель в сборе с подрулевыми переключателями и контактным кольцом.

10. Установите подрулевые переключатели и все снятые детали в порядке, обратном снятию.

Всем привет. Начался сезон дождей и ближайшие 3-4дня будет поливать. А болячку пора бы уже устранить… а то очень не приятно так ездить.Но прежде надо сказать отдельное спасибо bazzalt за предоставленную инструкцию по лечению болячки. в Борт Журнале было все очень подробно описано. Кому если вдруг интересно вот решение и лечение болячки: www.drive2.ru/l/493716181195161999/

Разобрал кожух, открутил два болтика которые держат подрулевой переключатель, снял колодку с подрулевого. Дальше уже переместился с машины на работу где и продолжил сей действия.

голоса

Рейтинг статьи

От: admin

Эта тема закрыта для публикации ответов.

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

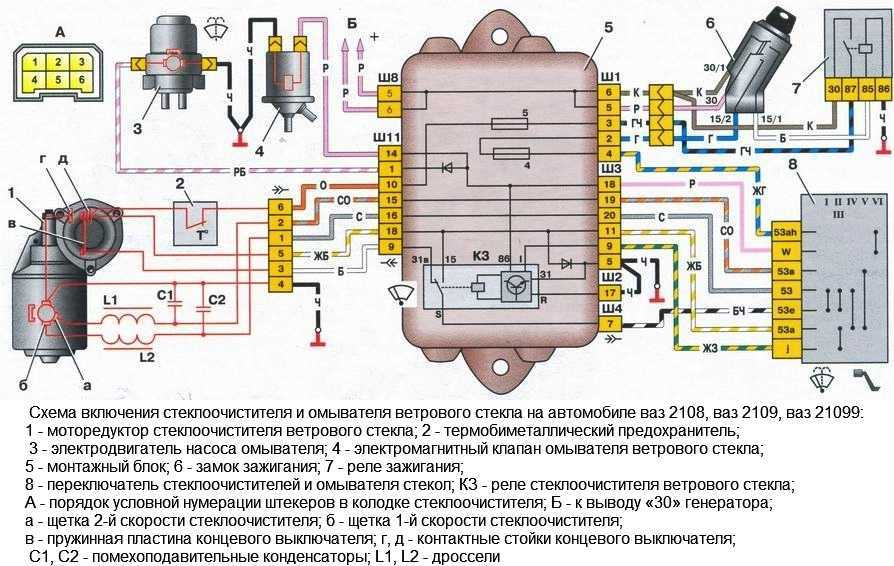

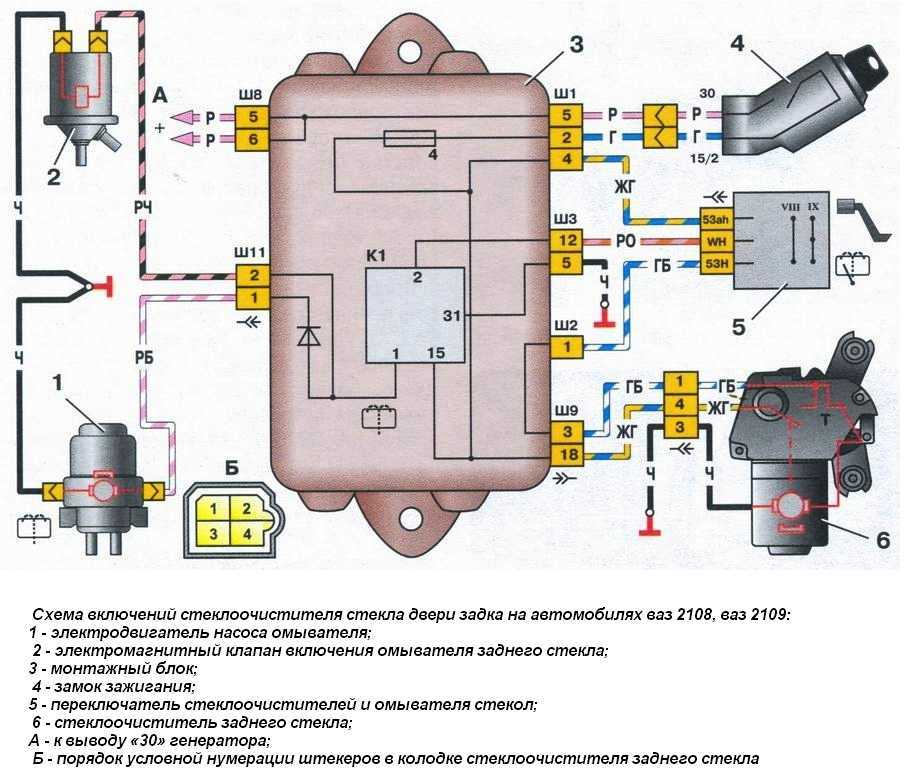

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.

Источник

Как проверить подрулевой переключатель дворников

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

С левой стороны рулевой колонки крестообразной отверткой отвора­чиваем нижний винт и верхний саморез, соединяющие верхние и нижний кожухи рулевой ко­лонки.

Аналогично отворачиваем винт и саморез с правой стороны ру­левой колонки. Нажав на рычаг регулировки руле­вой колонки вниз и опустив ее.

. снимаем верхний кожух руле­вой колонки. Отворачиваем три самореза крепле­ния нижнего кожуха.

Расположение отверстий под вин­ты а

и саморезыб крепления ниж­него кожуха.

Снимаем нижний кожух.

Отсоединяем колодку жгута про­водов от левого подрулевого пе­реключателя.

Сжав пальцами фиксаторы (свер­ху и снизу), снимаем левый подрулевой переключатель. Аналогично снимаем правый подру-левой переключатель.

. при этом дополнительно разъ­единяем колодку жгута проводов жидкокристаллического дисплея комбинации приборов.

Левый подрулевой переключа­тель

Правый подрулевой переключа­тель

Устанавливаем подрулевые пере­ключатели в обратной последова­тельности. При необходимости снимаем соеди­нитель подрулевых переключателей. Для этого после снятия подрулевых переключателей.

. отсоединяем колодку жгута проводов от соединителя.

Головкой «на 8» ослабляем стяж­ной болт соединителя.

. и снимаем соединитель с руле­вой колонки. Устанавливаем соединитель и под-рулевые переключатели в обратной последовательности. Соединитель надеваем на рулевую колонку до упора и располагаем его так, чтобы контактные разъемы под-рулевых переключателей были рас­положены горизонтально.

Проблема с подрулевыми переключателями встречалась довольно часто еще на предыдущих моделях переднеприводных автомобилях, начиная с десятого семейства. Наиболее частая поломка — при включенном ближнем свете фар, самопроизвольно начинает включаться дальний и постоянно моргает. Чтобы это исправить, необходимо заменить подрулевой переключатель, который вышел из строя. Первым делом необходимо добраться до них, а для этого нужно снять кожух руля вашей Калины.

Comments

Дайте пожалуйста ссылку где вы заказ делали на под рулевое управление.

денис кан https://largus-shop.ru/shop/osveschenie/255522215r-dzhoistik.html

Я б лучше поставил 2х дин магнитолу. Джостик к ней вряд ли подойдёт. Поэтому лишние движения.

@Простое Мнение Вы правы. То же думал поставить 2din а потом пошел и купил Самсунг галакси А6+ там есть все )). Единственная трудность была найти держатель. Нашел его на дефлекторы обдува. Магнитам не доверяю.

Вы правы, это ваше мнение.. для демонстрации фишек это и вправду круто, все остальное слишком высокая цена по сравнению со смартфоном

@Простое Мнение Жень. Можно использовать совместно с камерой заднего вида, навигатор очень удобен, можно зайти в интернет за информацией. Можно детишкам поставить мультик. Вобщем это не плохая опция. Но это моё мнение. Возможно я и ошибаюсь )

Да я знаю где продаются, вопрос стоит:»а зачем 2din магнитола»?

@Простое Мнение https://www.youtube.com/watch?v=m902jhO8UEM

Где купить такой? Подскажите пожалуйста

Ищите Авито, или сайты бу

А эта пластмасса, с готовым отверстием не продается.

я не стал резать ибо колхозный вырез мне бы покоя не дал даже если его не видно. заказал с разбора кожух от дастера цена 300 р но зато теперь я знаю что все красиво даже если этого не видно ))) До Ларгуса был Дастер очень привык этому джойстику. мелочь а приятно.

Клей «секунда» с содой и всё. Сколько можно же мучаться?

Про БК на Ларгусе — только что поставил себе БК Multitronics C590/CL-590 Ставиться он в один из центральный воздуховод .. пока тестирую Не реклама

​@Простое Мнение Если есть необходимость в контроле расхода топлива — ставь БК (на пример в комбинацию приборов), а если надо большее параметров — тогда такую как у меня. Чего тут думать!

Знаю про него. Взвешиваю необходимость

у меня штатная пролоджи с салона стоит! Подойдёт такой джостик?

@Простое Мнение ясно а квадратная?

Нет, и не штатная а установлена как доп в салоне

Магнитола ХОРОШО под руль кнопки ХОРОШО Делай дырку ХОРОШО вставляй болтик ХОРОШО Может хватит нет ЭШО.

Как сложно вы ставили, я на Логан ставил. Вместо гайки у меня скоба была, а вместо болта саморез. И вырезал я отверстие вообще небольшое лишь бы влез крепёж от джойстика. На канале есть видео с установленной

Посмотрел бы ещё как поставить от Рено квадратный. А так молодцы. С вами отцу дорабатываю Ларгус

Разборка деталей

Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.

Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.

Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно

После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.

Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.

После процесса припаивания все собирается в обратном порядке.

Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком. Рекомендуем: 8 лучших масел для Рено Логан

Рекомендуем: 8 лучших масел для Рено Логан

Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.

Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.

Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.

Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.

И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Рекомендуем: Какие летние шины лучше для рено логан: рассматриваем суть

Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.

Технические характеристики Лада Ларгус

Лада Ларгус 1.6 MT 102 лс

Максимальная скорость, км/ч	165
Время разгона до 100 км/ч, сек	13.1
Двигатель	Бензиновый
Рабочий объем, см 3	1596
Мощность, л.с. / оборотах	102/5750
Момент, Н·м / оборотах	145/3750
Расход комби, л на 100 км	7.9
Тип коробки передач	Механическая, 5 передач
Привод	Передний
Показать все характеристики

Лада Ларгус 1.6 MT 84 лс

Максимальная скорость, км/ч	156
Время разгона до 100 км/ч, сек	14.5
Двигатель	Бензиновый
Рабочий объем, см 3	1598
Мощность, л.с. / оборотах	84/5500
Момент, Н·м / оборотах	124/3000
Расход комби, л на 100 км	8.2
Тип коробки передач	Механическая, 5 передач
Привод	Передний
Показать все характеристики

Снятие детали

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

• Выставить рулевое колесо, чтобы автомобиль двигался прямо;
• Вынуть из замка зажигания ключ, произвести блокировку руля;
• Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Набор ключей torx для автомобилей Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля «Лада Приора», в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть — та же самая. Проведя описанную выше предварительную подготовку, действуем так:

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется; На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт

Когда будут откручены оба болта, нужно потянуть подушку на себя Важно соблюдать осторожность, если болты сильно натянутся — не исключено повреждение штекеров

• Отодвинув подушку, придерживая аэрбег одной рукой, отделяем штекер от середины устройства. Нужно сперва отщелкнуть вверх защелку, потом движением снизу до верха от основания снять разъём;
• Теперь убирается сигнальный провод;

• Можно снимать сам руль, но не забыть перед этим ровно поставить колёса, чтобы руль установился на шпицы в той же позиции;
• Заменяется подрулевой переключатель поворотов, собираем детали обратно.

Снять пассажирскую

Сперва нужно снять бардачок, потом точно так же открутить имеющуюся защиту крестовой отверткой, увидев два болта — успешно открутить их, поддеть заглушку сверху, удалить проводок.

Снять другие подушки

Для снятия боковой подушки для начала необходимо отсоединить узел переднего сиденья, спинку сиденья. Откручиваются крепежные элементы безопасности. В принципе, это всё, можно снимать. А потом вкрутить, установить всё обратно (при необходимости пометсив на место старой подушки новую).

Новые гайки крепления нужно как следует правильно заворачивать, важно верно поставить обивку спинки сиденья, неправильная установка будет мешать правильному срабатыванию подушки. Когда прокладываются жгуты, надо следить, чтобы они не перетирались, не пережимались никакими посторонними деталями. После установки сиденья обратно нужно как следует всё проверить, подвигав его взад-вперёд как следует

Жгут проводов боковой подушки безопасности не должен при таких действиях пережиматься

После установки сиденья обратно нужно как следует всё проверить, подвигав его взад-вперёд как следует. Жгут проводов боковой подушки безопасности не должен при таких действиях пережиматься.

Замена коленных подушек безопасности может затрудняться тем, что они бывают на защёлках со штырями, которые находятся в неудобном месте. Подобраться к ним может карданный ключ. Извлекаются обе гайки, подушка снимается, выполняется обратный монтаж.

В целом подушки меняются по общему принципу — сперва откручиваются, отделяются все защёлки, болты, штыри, гайки и другие элементы защиты, потом все разбирается, подушка аккуратно снимается, можно собирать обратно.

Ремонт подрулевого переключателя

У меня в одно время пропал сигнал, поэтому решил, сначала покопаться в интернете, спросить у знающих людей. И выяснилось что, оказывается у Рено Логан это болезнь. Чаще всего у них пропадает сигнал, вследствие того, что левый рычаг находится постоянно в действии. Он отвечает за много функций и поэтому часто используется.

• Отвёртка крестообразная
• Маленькая, тонкая плоская отвёртка
• Ключи ТОРКС Т10 и Т20

Прежде чем приступать к ремонту, в первую очередь надо обесточить автомобиль, сняв минусовую клемму с аккумулятора. Затем поворачиваем руль влево на 90° относительно нейтрального положения. Это нам понадобится впоследствии, при снятии самого левого переключателя.

Затем снимаем нижнюю часть кожуха. Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под крестообразную отвёртку. Откручиваем их, и снимаем разъем, который присоединён на переключатель

Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода

У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага. Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

РИС.4. Штырь переключателя

Для извлечения штыря переключателя, надо сначала разобрать его корпус.

На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть:

РИС.5. Корпус переключателя

Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой.

Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её.

РИС.6. Место извлечения кнопки

Для наглядности привожу иллюстрацию, где показана снятая кнопка. Чтобы вам было более понятно, как её извлечь.

РИС.7. Снятая кнопка

Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Для наглядности покажем защёлки:

РИС.8. Защёлки на штыре

Новые провода, приготовьте заранее, более гибкие и мягкие, чтобы не ломались. Сечением примерно 0,5 мм². Кстати, для этого хорошо подходят провода от нерабочего блока питания компьютера.

Проделав ремонт подрулевых переключателей, собираем все в обратном порядке. Поставим на место и все должно заработать должным образом.

Вам потребуются: ключ TORX Т20, отвертка с крестообразным лезвием, тестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Выверните два винта крепления подрулевого переключателя.

4. . и извлеките его из гнезда соединителя.

5. Отсоедините от переключателя колодку жгута проводов.

6. Аналогично снимите второй подрулевой переключатель.

7. Установите переключатели и все детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините от подрулевых переключателей колодки жгута проводов.

5. Выверните болт хомута крепления соединителя.

6. . и надавите на него, чтобы ослабить хомут.

7. Снимите соединитель в сборе с подрулевыми переключателями.

8. Установите детали в порядке, обратном снятию.

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов. Снимите переключатели для проверки и подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.3 и 10.4.

Номера выводов переключателей указаны на рис. 10.4 и 10.5.

Таблица 10.3 Замыкание контактов при различных положениях рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала

Таблица 10.4 Замыкание контактов при различных положениях рычага переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Конструктивные особенности

Первоначально колонка рулевой системы имела вид вала с определенным числом соединений шарнирного типа (последние закрываются пыльниками). Со временем конструкция колонок совершенствовалась, но в большей части она так и осталась неизменной. В основе узла следующие детали:

• Рулевой вал.
• Кожух крепежа выключателя зажигания.
• Корпус.
• Монтажная втулка.
• Контакты.
• Элементы фиксации — болты, пружинки, шайбы и прочие.

Многие интересуются, сколько по времени потребуется на ремонт или замену неисправной колонки. Здесь все зависит от знания конструктивных особенностей системы, наличия под рукой деталей под замену и инструментов.

Основа колонки — вал рулевого колеса, который спрятан в корпусе. Его задача заключается в передаче вращения к механизму поворотного типа. Сколько вращений сделано рулем, столько оборотов делает и сам вал. Благодаря этому движению, передние колеса поворачиваются в нужном направлении.

При изготовлении рулевого вала применяется сталь, что обеспечивает максимальный ресурс узла и упрощает процесс обслуживания. При этом задача рулевой колонки не столько управляющая, сколько вспомогательная. Именно на ней размещены различные переключатели, выключатели, указатели поворотников, блокировки и прочие механизмы.

На современных авто рулевые колонки в дополнение оборудуются энергопоглощающими изделиями. В случае столкновения с другим транспортным средством или стационарным препятствием рулевая колонка деформируется и складывается. Благодаря этому, снижается риск получения травмы. Это весьма актуально. Достаточно вспомнить, сколько случаев известно истории, когда именно колонка становилась причиной смертельной травмы. Сегодня же эти риски сведены к минимуму.

Для правильной работы механизма ключевое значение имеет своевременность ремонта и замены неисправных деталей

При этом важно правильно протягивать болты, винты и гайки (рекомендуемый момент должен соблюдаться). Кроме того, в рулевой колонке Рено предусмотрено блокирующее руль устройство, что должно быть учтено в процессе демонтажа

Многие интересуются, сколько может весить рассматриваемый рулевой механизм. Если брать стандартную комплектацию, то этот параметр составляет около 8 килограмм. При этом на других моделях этот параметр может быть иным.
