Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на «22» и «16»;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.

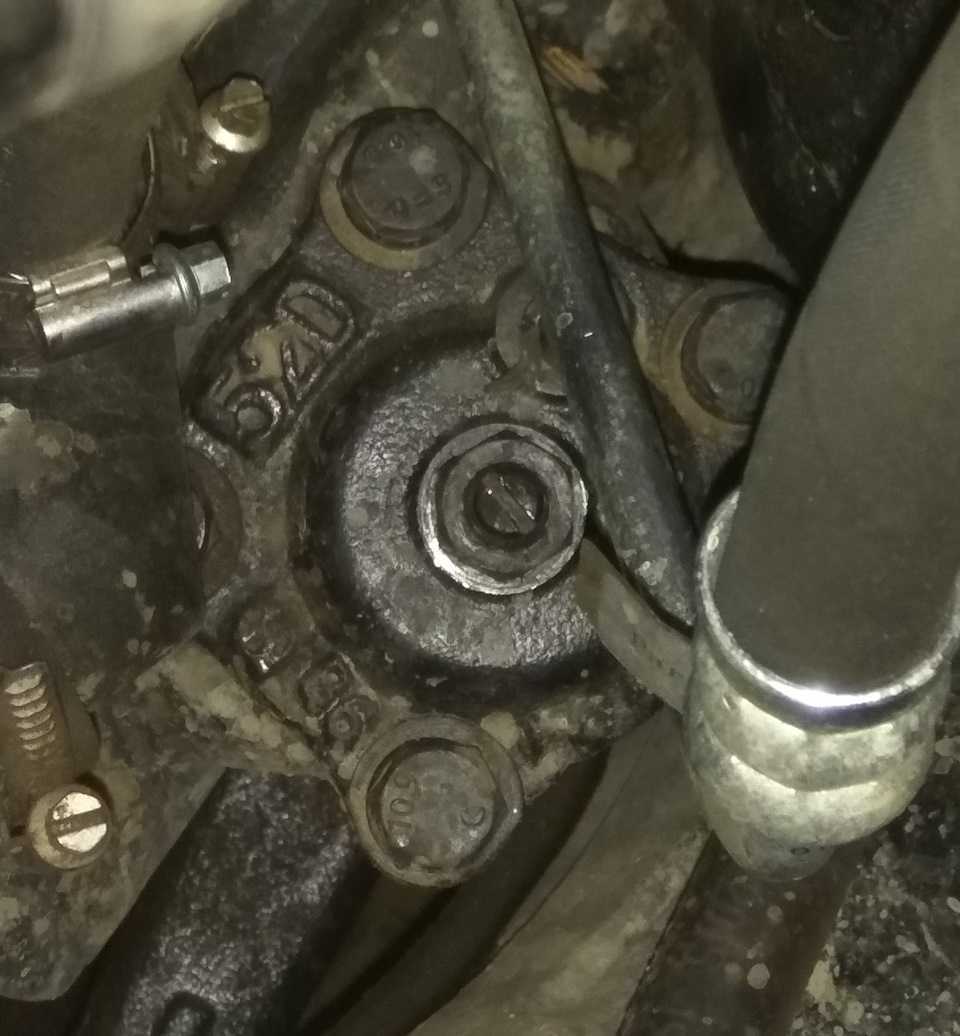

На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный. В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

Регулировку делал следующим образом: 1. Поставил колеса прямо, руль прямо соответственно 2. Открутил контргайку против часовой 3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой 4. Закрутил контргайку по часовой придерживая винт.

Причины стука в рулевой колонке автомобиля

Когда слышен стук в рулевой колонке, нужно немедленно выявить, почему он появился и безотлагательно заняться исправлением ситуации. Безотказность работы рулевого управления выступает главным фактором безопасности на дороге. Важен контроль состояния этого механизма водителем и сервисными службами.  К первым признакам неполадок относятся звуки, которые издает колонка руля.

Причины стука в рулевой колонке

• деформацией деталей системы;
• расшатанностью крепежных элементов;
• вытеканием рабочей жидкости из механизма или отсутствием смазки в нем;
• ослаблением гаек шаровых шарниров;
• увеличением зазора между шестерней и зубчатой рейкой;
• люфтом;
• ослаблением плотности соединений.

При этом на руле чувствуется отдача, а это проблема, которую нужно решить. Появление стука в колонке также возможно и в силу других причин. Их не много, как кажется на первый взгляд.

Иногда поставить точный диагноз возможно только, когда демонтируешь и разберешь рулевое колесо.

Такие звуки появляются там, где детали рулевого управления вместо плотного прилегания друг к другу, эту плотность утратили.

Таким способом часто обнаруживается неисправный подшипник.  Однако полную информацию о причинах автомеханики получают в результате профессиональной диагностики.

Только она может конкретно указать, откуда появляется стук в рулевой колонке.

  Порой это следствие выхода из строя или износа подшипника, который находится в кронштейне рулевой колонки, или игольчатого подшипника крестовины рулевого вала.

Звуки из салона

В современных автомобилях руль не только нужен для поворота автомобиля.

На нем нередко расположены органы управления некоторыми устройствами от переключения передач до включения фар или регулировки аудиосистемы.

Поэтому у водителя возникает закономерное беспокойство, когда появляются щелчки в рулевой колонке при повороте руля. Характерно, что звук при этом идет изнутри салона из района кнопки звукового сигнала.

Паниковать в таком случае не надо. Для начала стоит проверить правильность установки и состояние пластиковой облицовки колонки. Не исключается вариант деформации пластика.

Важно

  Распространенная причина такого явления – неисправность отдельных элементов подрулевого переключателя, которые такие звуки издают. Можно проверить качество и крепление пластика, а неисправный переключатель заменить.

Часто этого хватает, чтобы при повороте руля щелчка в рулевой колонке не было слышно.

Это означает, что неработоспособен шлейф рулевой колонки под подушкой безопасности. Он снабжает электропитанием механизм этой подушки, звуковой сигнал и некоторые другие приборы автомобиля. Он попросту может оказаться серьезно поврежденным.

Некоторые автомобилисты пробуют устранять такие неисправности собственными силами. Это не дает никаких гарантий надежной работы шлейфа.

С учетом того, что это устройство влияет на безопасность, лучше выполнять замену шлейфа рулевой колонки опытным работникам автосервиса.

Безопасность движения машины на дороге требует регулярной проверки исправности органов управления транспортным средством.

Ведь неровности на дороге, удары, торможения и прочие факторы отрицательно влияют на техническое состояние органов рулевого управления.

Люфт рулевого управления, повышенная изнашиваемость деталей негативно влияют на управляемость автомобиля и безопасность движения по дорогам. Стук в рулевой колонке и изношенная рейка являются показателем того, что пора заняться автомобилем.

Не мало автолюбителей ради экономии средств стараются собственноручно приводить в порядок механизмы управления машиной.

Если это касается не новых вазовских машин, а водитель способен выполнить работу на профессиональном уровне, такой подход допустим.

Но, если возникает необходимость ремонта и обслуживания рулевого управления автомобилей современных моделей, эти работы целесообразно поручать опытным мастерам автосервиса.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на «22» и «16»;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный.В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

Регулировку делал следующим образом:1. Поставил колеса прямо, руль прямо соответственно2. Открутил контргайку против часовой3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой4. Закрутил контргайку по часовой придерживая винт.

Снятие и установка рулевой колонки УАЗ Патриот

На машине УАЗ Патриот установлено рулевое управление состоящие из рулевой колонки, ГУРа, и систем тяг с наконечниками идущих до поворотных кулаков. От исправности каждого из звеньев зависит безопасность и «точность» управления машиной. При повышенных зазорах в размерных цепочках рулевого управления: появляется люфт, затрудняется управление, увеличивается износ шин и смежных узлов (подвеска). Именно поэтому необходимо следить и своевременно обслуживать рулевой управление, как впрочем и любой узел в машине. В этой статье мы расскажем о снятии рулевой колонки, которая обеспечивает передачу крутящего момента от рулевого колеса до ГУР. Рулевая колонка снимается в случае ее замены (ремонта), либо при снятии панели приборов. Для снятия рулевой колонки вам потребуется: ключи «на 12», «на 13», торцовая головка «на 17».

Процесс снятия рулевой колонки УАЗ Патриот

Перед началом снятия рулевой колонки отключите минусовой контакт от аккумулятора. Далее снимите рулевое колесо (см. «Снятие, разборка и установка рулевого колеса УАЗ Патриот» ), подрулевые переключатели (см. «Проверка и замена подрулевых переключателей УАЗ» ) и кожухи рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки УАЗ Патриот» ).

Отключаем клеммы проводов от зафиксированные на хомуте.

Отключаем колодки жгутов проводов замка зажигания и иммобилизатора.

С помощью маркера отмечаем расположение хомута вала рулевого управления относительно шлицев вала идущего до рулевого колеса.

Откручиваем болт хомута с помощью двух ключей.

Стягиваем карданный вал вниз и отводим в сторону

Откручиваем два болта крепления кронштейна механизма регулировки угла наклона рулевой колонки.

Откручиваем 4 болта крепления кронштейна рулевой колонки…

Снимаем рулевую колонку с машины. При необходимости разбираем рулевую колонку.

Разборка рулевой колонки УАЗ Патриот

Ослабляем затяжку хомута соединителя и снимите его.

Откручиваем 4 болта крепления выключателя (замка) зажигания и снимаем его.

Снимаем пружину 1 и о 2 гайки поз. 2 с левой стороны.

Сборку и установку рулевой колонки УАЗ Патриот производим в обратном порядке.

Ремонт рулевого редуктора УАЗ буханка

Разобрав механизм, промыть, осмотреть детали. Обнаружив на рабочих плоскостях червяка, винта, гайки-рейки, вала-сектора отслоения слоя термообработки, раковины, чрезмерный износ, трещины, следует немедленно их заменить.

Подшипники винта, червяка следует заменить новыми в том случае, если для устранения осевого люфта удаляются все регулировочные прокладки либо на рабочих поверхностях шариков, роликов, колец имеются повреждения.

При обнаружении на рабочих плоскостях ролика, вала сошки раковин, трещин, забоин, вмятин, если образовался люфт подшипников либо посадки на оси, необходимо рассверлить ее головку, извлечь ролик.

Вставить в паз вала новый ролик и ось. Можно закрепить с помощью электрической сварки на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон.

Ни в коем случае нельзя допускать перегрева ролика. Обнаружив на плоскостях под роликами раковины, вмятины, трещины, чрезмерный износ, незамедлительно заменить новыми все кольца опор вала-сектора.

При заметном скручивании шлицев следует заменить вал сошки. Если произошел чрезмерный износ одной из сторон бронзовой втулки картера, заменить ее новой. Запрессовав в картер новую втулку, прогладить ее брошью до диаметра 35 +0,027 мм.

Регулировка зацепления ролика с червяком

Регулировка зацепления ролика с червяком автомобилей семейства УАЗ-31512 проводите в следующем порядке:

1. Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
2. Отсоедините рулевую тягу от сошки.
3. Отверните гайку 33 (см. рис. 214) и снимите стопорную шайбу 34 с регулировочного винта 32.

Рис. 214. Рулевой Механизм автомобилей семейства УАЗ-31512: 1-картер; 2,39-втулки; 3-манжета; 4-сошка; 5-шайба; 6,33-гайки; 7-сальник; 8,14-подшипники; 9-пробка; 10-вал рулевого механизма; 11-червяк; 12-нижняя крышка; 13-регулировочные прокладки; 15-ось ролика; 16-ролик вала сошки; 17-вал сошки; 18-болты крепления картера; 19-шарнир; 20-стопорное кольцо; 21-защитная шайба; 22-пружина; 23-разжимное кольцо; 24-подшипники; 25-провод звукового сигнала; 26-контактная втулка; 27-винт; 28,29-пластмассовые втулки; 30-рулевое колесо; 31-рулевой вал; 32-регулировочный винт; 34-стопорная шайба; 35-штифт; 36-подшипник; 37-боковая крышка картера; 38-прокладка

Проворачивая регулировочный винт 32 по часовой стрелке, устраните зазор в зацеплении. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом проверните регулировочный винт так, чтобы отверстие в шайбе совпало со штифтом. Наверните гайку 33 на регулировочный винт и, покачивая рукой рулевую сошку, проверьте отсутствие зазора в зацеплении. Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9-16 Н (0,9-1,6 кгс), приложенном к рулевому колесу.

При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.

Как заменить опору рулевого вала УАЗ Патриот

Сегодня самостоятельно заменил бренчащий шарик на «вантуз» (3164-3401440)

не найдя инструкции по замене — решил написать свою

Итак, приобретаем рублей за 250 бесшумную рулевую опору, в простонародии «вантуз»

1) снимаем левую заглушку панели, выкрутив 3 шурупа.

2) выкручиваем несколько шурупов и снимаем вот эту деталь, аккуратно отсоединив МУС (Модуль управления светом) и подсветку ног водителя, запомнив порядок проводов (можно сфотографировать на телефон, и при сборке подглядеть, у меня было жёлтый, чёрный, красный, провода).

3) под панелью вы увидите рулевой кардан, с помощью двух ключей, на 10 и на 12 открутите и полностью извлеките болт, сжимающий кардан, уходящий в сторону педалей

Достать болт важно по той простой причине, что он блокирует извлечение кардана из зажима

4) Лезем под капот. поднимаем вверх бачок с тосолом и откладываем так, чтоб не мешался. Откручиваем 4 гайки вокруг злосчастного «шарика».

5) смотрим на рулевой кардан, находим такой же болт, как и под рулём, только он без гайки, выкручиваем его полностью.

6) лезем в кабину, не шибко напрягаясь выдёргиваем кардан.

Ремонт компонентов рулевого управления

Снятие рулевого механизма

1. Отсоедините шланги от рулевого механизма (1), отвернув штуцеры (2), и закрепите их так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.

Снятие рулевого механизма:

1. рулевой механизм;
2. штуцеры;
3. болт крепления карданного вала;
4. вилка карданного шарнира;
5. рулевой ват;
6. болты крепления рулевого механизма;
7. сошка;
8. рулевая тяга;
9. гайка

2. Отверните болт (3) крепления карданного вала, снимите вилку (4) с входного вала механизма.

3. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

4. Отверните болты (6) крепления рулевого механизма к лонжерону и снимите рулевой механизм.

Регулировка зацепления рулевого механизма

Регулировка зацепления рулевого механизма возможна без снятия механизма с автомобиля:

1. Расшплинтуйте и отверните гайку (9) крепления пальца шарнира тяги сошки к сошке, выпрессуйте при помощи приспособления палец из отверстия сошки (7).

2. Выставьте рулевой механизм в среднее положение.

3. Покачивая сошку проверьте наличие люфта в зацеплении.

4. При обнаружении люфта отверните гайку (2) и, вворачивая винт (1), устраните вызывающие люфт зазоры в зацеплении.

1. винт регулировочный;
2. гайка;
3. рулевое управление;
4. пыльник вала сошки;
5. сошка рулевого управления;
6. пружинная шайба;
7. гайка

5. Проверьте момент вращения входного вала рулевого механизма. Момент вращения должен быть 0,2 -0,9 Н · м (0,02 – 0,09 кгс · м). Большее значение момент принимает в среднем положении механизма, меньшее значение ближе к крайним положениям.

6. Затяните гайку (2).

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

6. Затяните гайку (2).

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Особенности ремонта

Чтобы отрегулировать картер рулевого управления своими руками, нужно поставить авто на ровную поверхность. Колеса должны стоять прямо.

Этапы работ:

1. Для удобства лучше снять адсорбер, отсоединив шланги.
2. На редукторе и на сошке поставить отметку лаком, чтобы знать, из какого положения начинается регулировка. При этом необязательно, чтобы сошка находилась в центре.
3. Отсоединить короткую тягу рычага от сошки редуктора. Последнюю отвести влево и вправо и поставить метки. Деталь должна ходить плавно с некоторым сопротивлением. Может быть небольшой люфт.
4. Ослабить контргайку на редукторе ключом на 16. Это нужно делать строго по часовой стрелке, так как на гайке левая резьба.
5. Регулировочный винт вращается для ослабления по часовой стрелке, для затягивания — против часовой. После каждого затягивания нужно поворачивать гайку против часовой стрелки.
6. После регулировки сошку нужно выставить по центру. Расстояние между метками левого и правого положений требуется разделить пополам.
7. Поставить рулевой наконечник и адсорбер на место.
8. Проверить положение рулевой колонки. Если она оказалась повернута, снять пластиковую накладку, ключом на 24 ослабить центральную гайку.
9. Вернуть руль на УАЗ Патриот в нормальное положение и собрать заново.

При правильной регулировке во время езды по прямой люфт отсутствует. При повороте руля в любую сторону появляется зазор вала двигателя и червяка. Чем больше поворот колеса, тем больше эта щель. Во время каждого ТО ее нужно проверять.
