Замена передних амортизаторов Renault Logan своими руками

Меняем передний амортизатор Рено Логан следующим образом:

• ставим авто на ровную площадку, открываем капот и в первую очередь откручиваем верхнюю гайку над опорным подшипником. Для этого потребуется специальная головка на 21 мм, комбинированный ключ и шестигранник-звездочка;
• снимаем верхнюю чашку опорного подшипника;
• ослабляем колесные болты, домкратим машину, снимаем колесо;
• раскручиваем гайки с болтами, которые крепят стойку к поворотному кулаку, вынимаем болты;
• чтобы нижний болт вышел, необходимо откинуть тормозной суппорт. Для этого отворачиваем его верхнее крепление, а нижнее ослабляем, поворачиваем суппорт вниз;
• вынимаем амортизатор в сборе с пружиной и опорным подшипником.

Теперь нужно разобрать конструкцию для установки другого амортизатора, разборка требуется также в том случае, если необходима замена опорного подшипника передней стойки или пружины. Разборку производим так:

• закрепляем амортизатор в тисках, необходимо придать неподвижность конструкции. Устанавливаем на пружину стяжки – следует стянуть пружину так, чтобы она смогла легко ходить между нижней и верхней опорной чашкой;
• откручиваем гайку, удерживающую опорный подшипник;
• снимаем подшипник вместе с резиновой обоймой, если подшипник при прокручивании обоймы хрустит, шумит и люфтит, его следует поменять;
• демонтируем опорную чашку, освобождаем амортизаторную стойку от пружины;
• берем новый амортизатор, собираем конструкцию, устанавливаем амортизаторную стойку на место.

Как выявить неисправность стоек амортизатора: наблюдаем за автомобилем

Для диагностики состояния стоек амортизатора не обязательно отправляться за помощью к СТО или полностью разбирать систему подвески – неисправность деталей можно определить по поведению автомобиля на дороге. Характерными признаками, требующими скорого ремонта, считаются:

• Затруднительное маневрирование или сильный крен во время прохождения поворотов;
• Наличие посторонних звуков, стуков или ударов в районе колеса во время преодоления препятствий;
• Сильная вибронагруженность рулевого колеса или раскачивание кузова автомобиля при выходе на крейсерскую скорость;
• Наличие подтеков масла после длительной стоянки под колесами автомобиля;
• Наблюдается проблемы в момент экстренного торможения или замечается увеличение тормозного пути;
• На шинах при условии правильного развала отслеживается неравномерный износ протектора.

При наличии одного или нескольких признаков на транспортном средстве рекомендуется провести осмотр подвески в целом – если автомобиль легко раскачивается на стойках или в конструкции присутствуют деформированные детали, рекомендуется в срочном порядке провести ремонт или замену комплектующих.

Какие передние и задние амортизаторы лучше поставить

При выборе новых амортизаторов лучше исходить из того, какие амортизаторы не следует ставить на машину. К этой категории деталей относятся:

• Бывшие в употреблении.
• Контрафактная продукция.
• Амортизаторы, на которых видны невооруженным глазом следы внешнего механического воздействия.
• Детали с других машин, которые не являются полными аналогами (необходима доработка элементов подвески).

Если игнорировать вышеприведенные пункты, то через непродолжительное время после окончания ремонта и небольшого периода эксплуатации, потребуется снова разбирать и ремонтировать амортизаторы Рено Логан.

Детальная инструкция по замене передних стоек

Замена передних стоек «Логан» – непростая задача. Выполнить ее самостоятельно можно только с пониманием того, что именно делать. Мы подготовили для вас подробную инструкцию, следуя которой вы сможете провести замену передних стоек в собственном гараже:

1. Установите автомобиль на ровную поверхность и откройте капот. Используя головку или болтовой ключ на 21, открутите гайку на подшипнике.

После этого можно снять верхнюю часть подшипника.

Подымите автомобиль на домкрате или подъемнике. После чего можно открутить болты на колесах.
Стойки крепятся к поворотному кулаку при помощи болтов. Их также необходимо снять.
Следующий этап – работа с суппортом. Его нужно вывернуть в верхнее крепление, а нижнее – ослабить. Получится ситуация, в которой удастся легко достать болт суппорта.
Снимите узел амортизации, состоящий из пружины, опорного подшипника и самого амортизатора.
Далее следует выполнить разборку элемента для последующей установки новой детали. Кроме замены передних стоек, используется этот вариант и при замене опорного подшипника. Алгоритм действий будет следующий: Надежно зафиксируйте амортизатор, например, в тесках. Накройте пружину стяжкой таким образом, чтобы соблюдалось ее свободное перемещение между верхней и нижней опорой.
Снимите гайку, которая держит опорный подшипник.
Подшипник вставлен в резиновую прокладку. Необходимо выполнить демонтаж обоих элементов. Обратите внимание, как ведет себя деталь при демонтаже. В случае, если слышится шум, хруст или скрипы, конечно же, деталь нужно заменить.
Чтобы освободить амортизационную чашу от пружины, снимите опорную чашку.
Установите на место сломанной детали новую и соберите амортизационный узел заново.

Подобный вариант предполагает использование стяжек. При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:

• Откройте капот и отвинтите гайку опорной чашки.
• Демонтируйте колесо. Используйте домкрат таким образом, чтобы приподнять амортизационный шток. Следует добиться ситуации, чтобы шток поднялся вместе с гайкой, которая закреплена на опорном подшипнике.
• Снимите крепеж, все болты, которые крепятся на кожухе. Снимите автомобиль с домкрата. Затем необходимо выбить болты. Конструкция содержит верхний и нижний болт. Верхний должен выйти относительно свободно, а нижний – обеспечить сжатие пружины. В следствии этого автомобиль заметно подпрыгнет. Не беспокойтесь, ведь сильно пружина не выстрелит, поскольку она находится в достаточно свободной фиксации.
• Дерните вниз амортизатор, чтобы полностью его демонтировать. Предварительно снятая гайка с шаровой опоры больше не удерживает его, поэтому он легко поддастся.

Как видим, процесс снятия амортизатора без стяжки – не такой сложный, как может показаться на первый взгляд. Куда сложнее установить переднюю стойку на место. Мы полагаем, что если вам хватит ловкости и сноровки, чтобы выполнить демонтаж, то и в сборке не возникнет нюансов. Следуйте описанным выше советам, и вы точно будете знать, как поменять передние стойки на «Рено-Логан».

Описание схемы замены

• Перед началом ремонтных работ автомобиль обязательно следует поставить на ручник.
• Открыв капот, следует открутить крепление верхней гайки над опорным подшипником, используя головку на 21 и ключ-шестигранник.
• После нужно снять чашку подшипника.
• Ослабить болты колёс и поднять машину на домкрат, полностью снять колесо.
• Раскрутить крепления стойки с кулаком и вынуть болты, предварительно откинув суппорт.
• Амортизатор снимается в сборе с пружиной и опорой.
• Выполняется разборка конструкции амортизатора.

Советы

Не забывайте что стойки меняются парой.

Правая и левая передние стойки меняются одинаково. В инструкции выше показана замена на правой стороне.

После любого вмешательства в подвеску нужно делать развал-схождение. Но целенаправленно после замены передней стойки на Логан делать развал-схождение не обязательно. Еще хочу добавить что процедуру развал-схождение желательно делать раз в год даже без обслуживания подвески.

Видео урок

Это интересно: Дёргается при нажатии на газ Шевроле Ланос — внимательный взгляд на вопрос

Замена пружины передней стойки Рено Логан

Чтобы поменять пружину или сам амортизатор, нужно разобрать стойку. Стяжку можно использовать по желанию, так как на Логанах высота оригинальной пружины не слишком большая, и для ее снятия/установки не нужно прилагать больших усилий.

Менять их следуетисключительно попарно. Так как при замене только одной авто на скорости может вести себя неустойчиво. При установке новых пружин нужно стараться не допустить ударов по ним, или каких либо других внешних повреждений. Поверхность покрыта специальным защитным шаром, и при его повреждении может быстро начать покрываться коррозией. При установке новой пружины нужно ее витками попасть в специальные пазы, которые есть в верхней и нижней чашке амортизатора.

Наглядно смотрите видео, где пошагово показано и рассказано, как происходит замена амортизатора и пружины передней стойки Renault Logan.

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.

11.6 Снятие, переборка и установка нижнего рычага передней подвески / Renault Megane

Снятие, переборка и установка нижнего рычага передней подвески

СНЯТИЕ

1. Заблокируйте задние колеса, взведите ручной тормоз, поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите переднее колесо. 2. Действуя, как описано в Разделе Снятие и установка переднего стабилизатора поперечной устойчивости, отсоедините концы стабилизатора от нижних рычагов подвески, затем ослабьте крепежные зажимы и поверните стабилизатор так, чтобы он отошел от рычагов. 3a. Отверните болт, крепящий растяжку (где имеется) к лонжерону переднего крыла, и гайку, крепящую ее к нижнему рычагу. 3b. Снимите растяжку (обратитесь к иллюстрациям). 4. Снимите гайку и болт зажима, крепящего шаровый шарнир нижнего рычага подвески к поворотному кулаку (обратитесь к сопроводительной иллюстрации). Ослабьте шарнирные болты нижнего рычага, затем аккуратно отделите шаровый шарнир от поворотного кулака, стараясь не повредить защитные чехлы приводного вала. Снимите пластмассовую защитную пластину, установленную на стержень шарового шарнира. 5. Снимите два шарнирных болта и их гайки и извлеките нижний рычаг из-под автомобиля.

ПЕРЕБОРКА

1. Очистите нижний рычаг и область вокруг его креплений и осмотрите его на наличие трещин и других повреждений, а также на деформацию. На некоторых моделях к рычагу крепится скобами щиток, отклоняющий воздух к тормозному диску; его также необходимо снять. Убедитесь, что шаровый шарнир нижнего рычага перемещается свободно и ровно и что защитный чехол шарнира не потрескался. Осмотрите шарнирные болты на наличие потертостей и признаков износа. Замените компоненты по мере необходимости. 2. Осмотрите втулки шарнирных болтов нижнего рычага. Если они изношены или растрескались, замените втулки. Зафиксируйте нижний рычаг и вытесните втулку с помощью гнезда, которое должно опираться только на ее твердый внешний край. Не снимайте с рычага обе втулки сразу, иначе новые втулки невозможно будет правильно разместить. Тщательно очистите отверстие в рычаге от грязи и смазки и сточите в нем все задиры и неровности, которые могли бы помешать установке нового компонента. Нанесите на внешний край новой втулки небольшое количество подходящей смазки. Установите втулку в рабочее положение, так чтобы расстояние между внутренними торцами втулок составило 147 мм (обратитесь к сопроводительной иллюстрации). Сотрите избыток смазки и повторите процедуру на оставшейся втулке.

УСТАНОВКА

1. Выведите нижний рычаг в рабочее положение и вставьте шарнирные болты (от задней части автомобиля). Установите гайки и затяните их вручную. 2. Установите пластмассовую прокладку на шаровый шарнир нижнего рычага, затем вставьте стержень шарнира в поворотный кулак. Установите стяжной болт и затяните крепежную гайку приведенным в Спецификациях усилием. 3. Где имеется, установите растяжку на передний шарнирный болт рычага. Установите болт крепления и гайку и затяните их пока только вручную. 4. Действуя соответственно описанию в разделе Снятие и установка переднего стабилизатора поперечной устойчивости, подсоедините концы стабилизатора поперечной устойчивости к нижним рычагам и слегка затяните крепежные болты. 5. Установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием. 6. Раскачайте автомобиль, чтобы отрегулировать положение компонентов нижнего рычага и стабилизатора. Затяните шарнирные болты нижнего рычага приведенным в Спецификациях усилием, затем затяните гайки и болты зажимов стабилизатора. По окончании, затяните крепежную гайку и болт растяжки рычага (где имеется).

Замена рычагов и сайлентблоков Megane 3 Scenic 3

Ремонт передней подвески. Замена рычагов.

Замена рычага, и особенности рычага на данном Рено Меган 2

Замена сайлентблоков передних рычагов. Рено Меган.

Замена передних рычагов подвески Renault Scenic 3

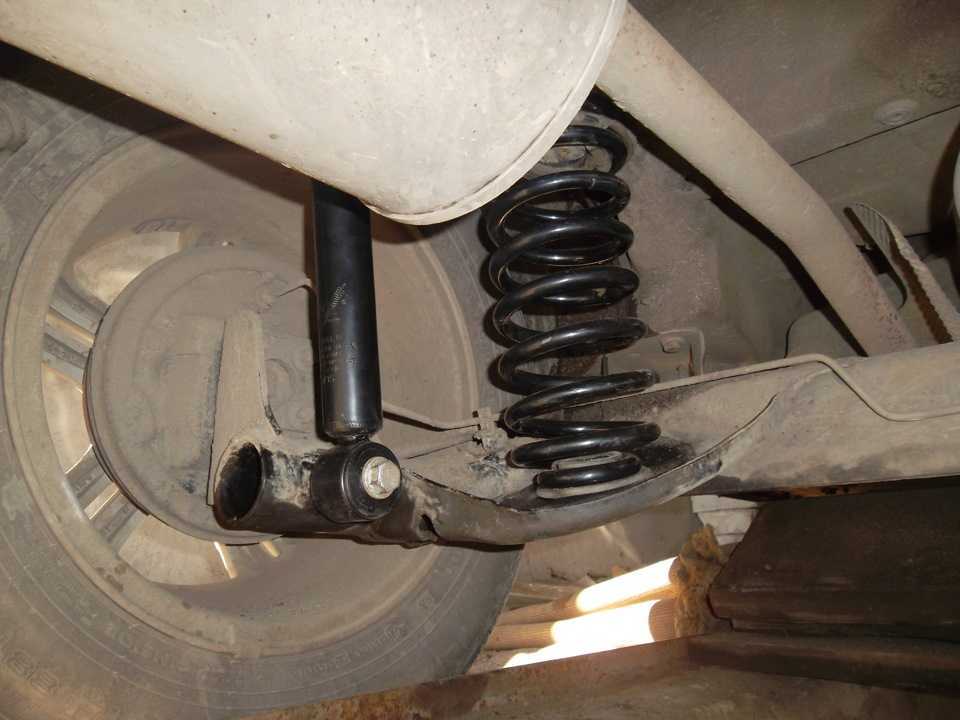

Замена задних амортизаторов Рено Логан своими руками

Поставить новые амортизаторы на Рено Логан можно своими руками. Эту процедура не займет много времени, но только при условии, что весь процесс будет выполнен строго по инструкции. Кроме этого, рекомендуется одновременно менять детали, находящиеся на одной оси.

Например, если неисправен левый амортизатор, то следует обязательно поставить и правый.

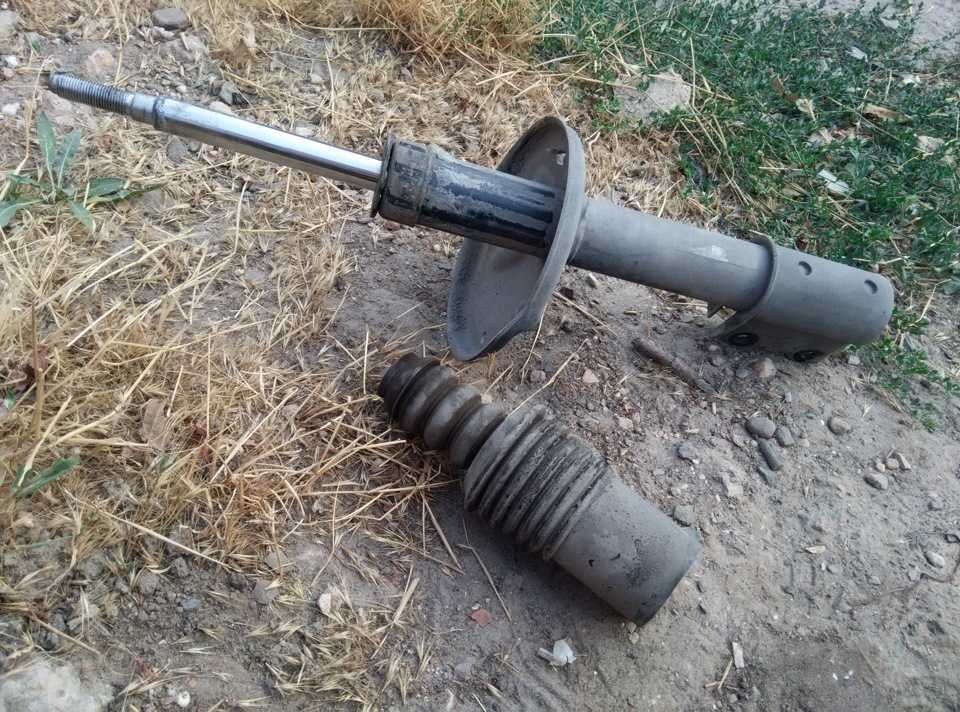

Демонтаж стойки амортизатора

Первое что необходимо сделать при ремонте задней подвески Рено Логан – демонтировать стойку амортизатора. Для этой операции необходимо:

• Открыть багажник.
• Удалить боковую обшивку с двух сторон.
• Зафиксировать шток специальным ключом, а другим открутить гайку, удерживающую эту деталь.
• Снять шайбу и подушку амортизатора.
• С помощью домкрата приподнять колесо со стороны, с которой осуществляется демонтаж детали.
• Открутить и удалить нижний болт стойки амортизатора.
• Снять неисправную деталь.

После извлечения стойки ее необходимо очистить от грязи и пыли.

Разборка стойки

Для разборки стойки не обойтись без специальных стяжек пружин. Этот инструмент следует установить противоположно друг другу. Затем необходимо равномерно стянуть пружину с помощью этого приспособления.

Когда пружина будет сжата, необходимо открутить гайку крепления и подшипник верхней опоры. Затем аккуратно извлечь пружину.

Схема сборки

Прежде чем заменить амортизатор задней стоки его необходимо прокачать вручную, для разработки нового клапана. Затем необходимо надеть на него пружину, поставить подшипник опоры, установить на шток шайбу и гайку. После чего следует равномерно ослабить сжатие пружины стяжками и снять приспособления с витков.

Когда сбор амортизаторной стойки будет завершен, ее устанавливают на автомобиль в порядке обратном снятию. При этом, хорошего результата фиксации детали можно достичь при финальной затяжке резьбовых соединений, когда автомобиль будет установлен на колеса.

2.0 dCi (BM1K, CM1K)

Рейтинг	Бренд	Артикул	Отзывы	Положительные	Негативные	Голоса
5	MAGNETI MARELLI	356219070000	100%	1	8
5	Japanparts	MM70012	100%	1
4	MEYLE	16266230029	100%	1
1	Bilstein	22247346	0%	2
EUROREPAR	1623333180	0%
Maxgear	110296	0%
MASTER-SPORT	338712KPCSMS	0%
MAGNUM TECHNOLOGY	AGR125MT	0%
KONI	87501035	0%
KLAXCAR FRANCE	46019Z	0%
Japko	MJ00737	0%
HD KAROSSERIETEILE	9970447	0%
GOLD	9251033	0%
DODA	1060170061	0%
RECORD FRANCE	104511	0%
DENCKERMANN	DSB175O	0%
ASAM-SA	71435	0%
AL-KO	302044	0%
OCAP	82050FU	0%
Stellox	12130109SX	0%
Ashika	MA70012	0%
VEMO/VAICO	V460327	0%
GABRIEL	G54137	0%
DELLO/AUTOMEGA	110114210	0%
Metzger	2340423	0%
Monroe	23967	0%
Boge	30D320	0%
Mando	MSS016199	0%
TRW	JGM1057SL	0%
NK	65393204	0%
Sachs	310056	0%
KAYABA	344814	0%

Особенности подвески и признаки изношенности

На Логанах устанавливаются штатные амортизаторы газо-масляного типа румынского производства, замену которых желательно проводить на аналогичные. Причём у моделей 2004, 2005, 2006, 2007, 2008, 2009 г.в. есть некоторые конструктивные отличия от автомобилей, выпускаемых с 2009 года.

Интересно! За счёт двухцилиндровой конструкции газо-масляных амортизаторов и азота, закачанного под давлением внутрь их корпуса, детали обеспечивают хорошее передвижение по дорогам с низким качеством покрытия и отличаются увеличенным эксплуатационным сроком. Но технологическая сложность наделяет их более высокой стоимостью, по сравнению с масляными и газовыми амортизаторами.

Главное предназначение амортизационных стоек — гашение вертикальных колебаний кузова и обеспечение безопасности на дороге. Неисправность амортизаторов можно определить по следующим изменениям в работе авто:

• Левая и правая покрышки, как спереди, так и сзади, отличаются степенью износа.
• Из стойки протекает масло.
• На устройстве появилась коррозия.
• При наборе скорости шумит подвеска, в этой ситуации виноваты изношенные крепёжные втулки, деформировавшиеся или треснувшие.
• Повреждены крепления стоек.
• Деформирован корпус амортизатора, затруднено движение поршня.
• Изношен сальник, что приводит к утечкам масла.
• Деформированы или изношены сайлентблоки, повышающие шумность работы подвески.
• Неправильно расположен пружинный элемент.

Если при движении кузов начинает колебать вверх и вниз, то пора проверить стойки амортизатора спереди и сзади, а при обнаружении неисправности — сменить их. Проверка выполняется просто: в области стойки нужно надавить на кузов и резко отпустить — наличие раскачивания укажет на неисправность амортизатора и потерю жёсткости опоры.

Интересно! Родные амортизаторы на Логане служат приблизительно 100–120 тысяч км пробега. Но неровные дороги и высокая скорость езды способны вывести устройство из строя намного раньше.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

• открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
• снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
• отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
• теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Разборка происходит так:

• Конструкция устанавливается в тиски.
• Пружина стяжки ставится так, чтобы могла ходить между верхней и нижней опорой.
• Откручивается крепление опорного подшипника.
• Деталь снимается вместе с резиновой облицовкой. Если подшипник стреляет и стучит, имеется люфт и зазоры при прокручивании, то его тоже стоит заменить.
• Следом за опорной чашкой снимается пружина.
• Устанавливается новый элемент.
• Все собирается в обратной последовательности.

Иногда стойки амортизатора можно не менять, а просто прокачать. Для этого следует обратиться в автосервис.

Замена передних стоек Логан проводится гораздо чаще задних, а сам процесс существенно не отличается.

Какими приспособлениями и материалами запастись?

Когда подвергается замене передняя стойка, или же задняя, касаемо потребного оборудования и запчастей заметим, что все должно быть приобретено заблаговременно.

Для работы нужны:

• гофрированные пыльники стоек;
• резиновые «отбойники» и опоры;
• самоконтрящиеся гайки;
• подшипники в комплекте;
• пружины (если им также требуется замена) и амортизатора.

«Отбойник» служит для предотвращения деформации штока при посадке амортизатора «на жесткую». Пыльник предохраняет шток от попадания влаги, грязи, абразива и прочих изнашивающих зеркальную поверхность и манжету дорожных «артефактов».

Для стоек производитель предусмотрел наличие ремонтного комплекта. Он состоит из таких изделий:

• опорных подшипников;
• шайб и опор.

Набор подлежит приобретению в случаях, когда необходима замена опор. По заверениям мастеров Рено Логан редко «страдают» выходом из строя этих компонентов, поэтому не будем настаивать на обязательности покупки.

Это интересно: Установка ПТФ на Рено Дастер своими руками — видео и фото

Разборка происходит так:

• Конструкция устанавливается в тиски.
• Пружина стяжки ставится так, чтобы могла ходить между верхней и нижней опорой.
• Откручивается крепление опорного подшипника.
• Деталь снимается вместе с резиновой облицовкой. Если подшипник стреляет и стучит, имеется люфт и зазоры при прокручивании, то его тоже стоит заменить.
• Следом за опорной чашкой снимается пружина.
• Устанавливается новый элемент.
• Все собирается в обратной последовательности.

Иногда стойки амортизатора можно не менять, а просто прокачать. Для этого следует обратиться в автосервис. Замена передних стоек Логан проводится гораздо чаще задних, а сам процесс существенно не отличается.

• avtobrands.ru
• umelyeruki.info
• www.drive2.ru
• nivovod.ru

1.6 Flex-Fuel/1.9 dCi

Рейтинг	Бренд	Артикул	Отзывы	Положительные	Негативные	Голоса
5	MAGNETI MARELLI	357440080000	100%	1
5	Japanparts	MM00416	100%	1
4	MEYLE	16266130009	100%	1
4	ACDELCO	19374354	100%	1
1	Bilstein	24102636	0%	2
OCAP	82050FU	0%
GABRIEL	G54137	0%
Boge	32J07F	0%
Monroe	23967	0%
Optimal	A1847G	0%
TRW	JGM1057SR	0%
NK	65393204	0%
Sachs	310054	0%
KAYABA	338712	0%
VEMO/VAICO	V461736	0%
QUINTON HAZELL	QAG177137	0%
Ashika	MA70012	0%
Metzger	2340423	0%
Bendix	060480GB	0%
KONI	87501035	0%
HD KAROSSERIETEILE	9970447	0%
DENCKERMANN	DSB238G	0%
AL-KO	302043	0%
KAVO PARTS	SSA10214	0%
MAPCO	20159	0%
KAMOKA	20344764	0%
HERTH+BUSS JAKOPARTS	J4300844	0%

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

• Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
• Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

• СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
• С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
• ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Второй этап

Теперь работаем непосредственно со снятой с Рено конструкцией. Речь пойдет о передних стойках.

1. Сейчас необходима стяжка пружин, чтобы разобрать саму стойку. Ведь пружины здесь длиннее штока, поэтому очень аккуратно нужно произвести стяжку.
2. Затем смазываем и зачищаем шток. Откручиваем гайку головкой на 18. Отсоединяем подшипник и опору. Стоит отметить, что они продаются отдельно. Их лучше заменить сразу, даже при малейших повреждениях.


3. Перед установкой новой детали зачищаем посадочную часть пружины. Лучше ее заменить и поставить новую. До установки обязательно прокачиваем новый амортизатор, то есть делаем полный ход вниз и вверх. После прокачки, устанавливаем новый отбойник. Вставляем опору с подшипником с левой стороны, как положено, наживляем гайку на шток амортизатора на три витка и после этого заводим и вставляем конструкцию на место.


4. Затем затягиваем гайку. Можно ключом, а можно и пистолетом (зависит от опыта автовладельца работы с инструментом). После того, как затянули гайку до упора, устанавливаем готовую конструкцию на место. Она встает только в одном положении, на входе есть специальное отверстие, а на опоре специальное направление (заметно сразу).
5. Необходимо довернуть подшипник до нужного положения, соответственно геометрии автомобиля. Вставляем и наживляем три болта. В связи с тем, что старые части выгибаются, нужно ставить новые болты крепления опоры. Они уже идут в ремкомплектах на Меган вместе с гайками. Сильно затягивать не надо, достаточно просто поджать болты. Закрываем защитную пластмассу и ставим клипсы и уплотнитель.
6. Итак, перед установкой кулаков, желательно смазать шток, чтобы он легко зашел в эти кулаки. Сзади стойки есть направляющие вырезы, а также вырез под болт. То есть он помогает поставить всё на нужную высоту. Таким образом, он должен легко встать на место направления подвески, пока отверстие для болта не совместится с ним.
7. После установки конструкции в кулак, болт должен легко закрутиться. Если возникают проблемы, подвигаем конструкцию легкими постукиваниями. Начать закручивать желательно трещоткой, а после затянуть ключом. Момент затяжки достаточно большой, и главное в это время не сорвать резьбу и не перетянуть её.
8. Не забудьте установить на место провод датчика АБС и прикрутить стойку стабилизатора. Её затягивать только ключом на 15 или 16 (зависит от фирмы производителя) сверху и снизу.
9. Ставим колесо подвески Рено Меган на место.

Не забудьте, что при любом серьезном вмешательстве в переднюю подвеску необходимо сделать развал-схождение, это поможет избежать возможных проблем.


Передняя подвеска Рено Меган 2

26.04.2017
  ХОДОВАЯ

На автомобиле Рено Меган 2 передняя подвеска макферсон, независимая, с телескопическими амортизаторными стойками, двумя поперечными рычагами и стабилизатором поперечной устойчивости торсионного типа. Рычаги передней подвески с внутренней стороны крепятся к переднему подрамнику через сайлент-блоки, а с внешней – соединены с поворотными кулаками через шаровые опоры.

Амортизаторная стойка передней подвески состоит из амортизатора, верхней опоры, цилиндрической пружины и верхней опорной чашки пружины.

Цилиндрическая пружина опирается на нижнюю и верхнюю опорные чашки. Нижняя опорная чашка приварена к корпусу амортизатора, а верхняя – закреплена на штоке амортизатора. Также на штоке установлена верхняя опора стойки, состоящая из корпуса и подшипника. Подшипник позволяет амортизаторной стойке вместе с пружиной и верхней опорной чашкой пружины поворачиваться при повороте рулевого колеса, а резиновая подушка на опорной чашке пружины препятствует передаче вибраций на кузов автомобиля. Для защиты штока амортизатора от грязи и пыли на нем установлен защитный кожух. Чтобы защитить кузов автомобиля от резких ударов при пробое подвески, на штоке амортизаторной стойки установлен буфер хода сжатия.

Верхняя опора амортизаторной стойки крепится к кузову автомобиля тремя болтами. Снизу амортизаторная стойка вставлена в отверстие поворотного кулака и зажата стяжным болтом. Поворотный кулак, в свою очередь, опирается на поперечный рычаг передней подвески и крепится к нему через шаровую опору.

Концы штанги стабилизатора поперечной устойчивости при помощи стоек стабилизатора соединены с проушинами амортизаторных стоек передней подвески автомобиля. Штанга стабилизатора закреплена через резиновые втулки на переднем подрамнике.

Детали передней подвески Рено Меган 2: 1 – амортизаторная стойка передней подвески; 2 – стойка стабилизатора поперечной устойчивости; 3 – поворотный кулак; 4 – шаровая опора; 5 – рычаг; 6 – подрамник.

Проверка технического состояния передней подвески Рено Меган 2

Оценить техническое состояние подвески можно во время движения автомобиля. При движении на небольшой скорости по неровной дороге подвеска должна работать без стуков, скрипов и других посторонних звуков. После переезда через препятствие автомобиль не должен раскачиваться.

Замечание: односторонний износ протектора шины свидетельствует о деформации деталей передней подвески или нарушении углов установки колес.

Работу выполняем с помощником.

1. Рекомендация: проверять работоспособность амортизаторов следует сразу после продолжительной поездки, пока рабочая жидкость в амортизаторах не остыла.

Энергично раскачиваем переднюю часть кузова автомобиля в вертикальном направлении. Если по инерции кузов продолжает совершать колебания (более двух перемещений – вверх-вниз) после того, как его перестали раскачивать, то неисправна одна или обе амортизаторные стойки. Чтобы выявить неисправную амортизаторную стойку, повторяем проверку, прикладывая усилие сначала с одной стороны автомобиля, а затем с другой.

Замечание: такая проверка позволяет выявить только неисправные амортизаторные стойки. Проверить эффективность гашения колебания амортизаторными стойками можно только на специальном стенде.

1. Вывешиваем передние колеса автомобиля.
2. Проверяем состояние подшипников передней ступицы.
3. Осматриваем амортизаторные стойки подвески – подтекание жидкости из них не допускается.
4. Осматриваем пружины передней подвески. Просевшие, деформированные или лопнувшие пружины необходимо заменить одновременно с обеих сторон автомобиля.
5. Проверяем правильность установки пружин: концы витков должны упираться в специальные выступы опорных чашек.
6. Покачивая “монтажкой” рычаг передней подвески в продольном направлении, проверяем состояние переднего и заднего сайлент-блоков.

Люфтов и разрывов быть не должно, в противном случае необходимо заменить сайлент-блоки рычага передней подвески.

1. Используя “монтажку” как рычаг, проверяем отсутствие люфтов в шаровой опоре. При обнаружении люфта опору необходимо заменить.

1. Визуально проверяем состояние втулок и стоек стабилизатора поперечной устойчивости…



… а также чехлов шаровых опор.

Шарниры и втулки с односторонним выпучиванием резины, разрывами и трещинами заменяем.

1. Аналогично проверяем переднюю подвеску с другой стороны автомобиля.
2. Осматриваем детали подвески. Деформация и усталостные трещины в деталях подвески не допускаются. Поврежденные детали заменяем.

Замена задних пружин logan 1

Замену задних пружин, как и передних, проводят парами.

1. В процессе снятия используется инструмент, сжимающий пружинные спирали. Выполнять процесс лучше, установив Renault Logan на подъемник.
2. Передние колеса Логана фиксируются «башмаками», балка задней подвески вывешивается.
3. Сжатая специальным приспособлением пружина демонтируется вместе с верхней прокладкой, которую тоже нужно снять.
4. В конце демонтируется нижняя прокладка, которая находится на площадке балки.
5. После замены поврежденных прокладок и других неисправных запчастей подвесочный узел устанавливается на Рено Логан 1 в обратной последовательности.
