Ремонт уаз 3163 (патриот) : снятие и установка ступицы переднего колеса

Как определить износ?

Поскольку данный элемент взаимодействует со ступицей, то поломки будут связаны с колесом. Определить неисправность подшипника достаточно просто. На ходу вы будете слышать «сухой хруст» (так перекатываются сферические механизмы). Это означает, что внутренняя обойма разбита и иголки крутятся неравномерно. Со временем этот звук будет усиливаться.

Вдобавок неисправность может сопровождаться вибрациями. Они могут передаваться на руль и на сам кузов. Ездить на таком автомобиле крайне опасно, поскольку есть риск клина колеса. На большой скорости это может вызвать неуправляемый занос.

Как определить износ?

Если игнорировать проблему и дальше, автомобиль начнет тянуть в одну из сторон. Придется постоянно улавливать руль, чтобы продолжить прямолинейное движение.

Подшипник ступицы УАЗ переднего колеса

Замена подшипника

Вначале нужно внешне определить, что подшипник необходимо заменить. Об этом свидетельствуют следующие признаки:

высокое содержание шумов вращающего колеса;
не держится номинальный зазор в подшипнике.

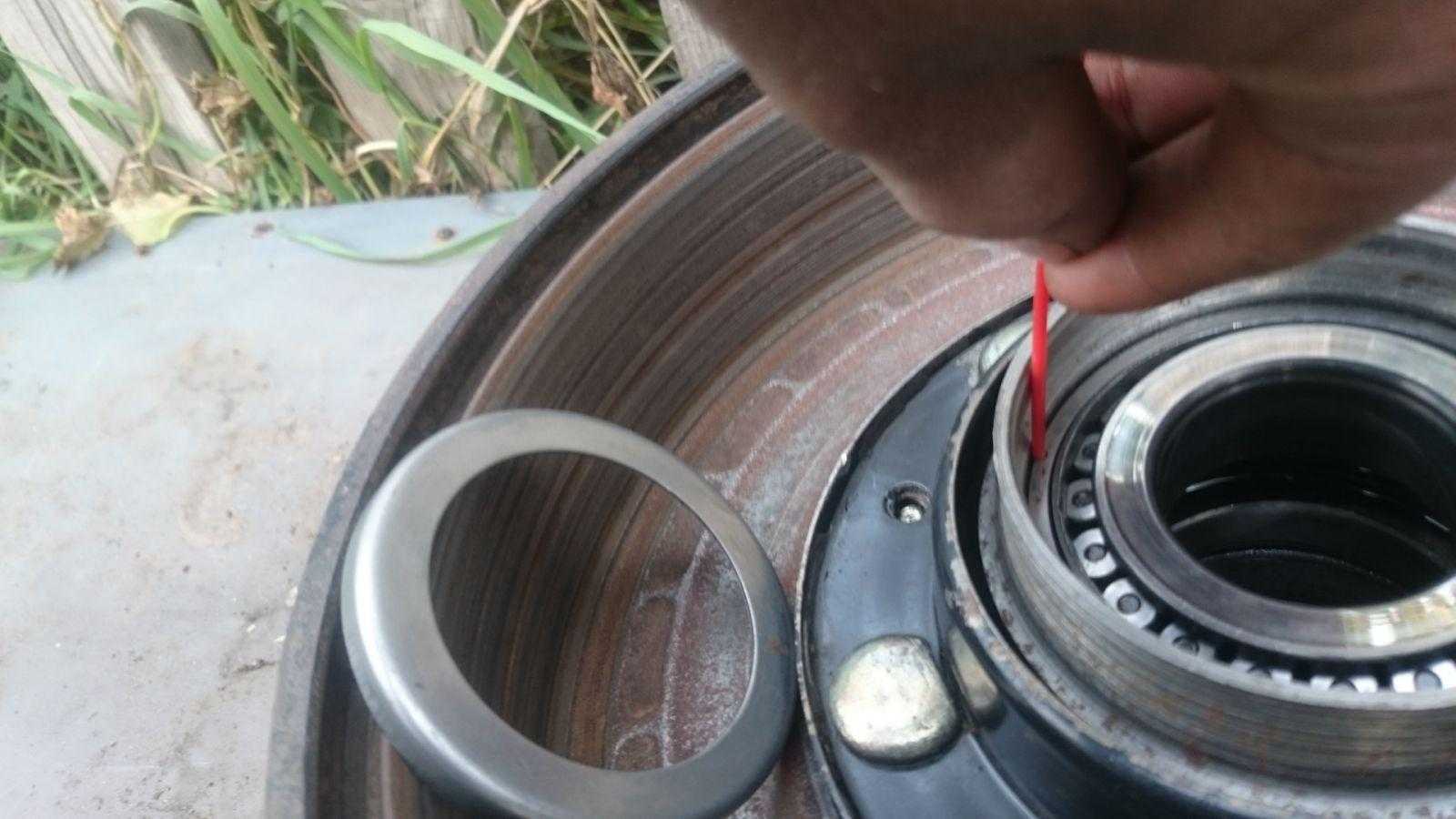

Для работы нужен инструмент: плоская отвертка, съемник колец стопора, молоток. На фото (рис.2) видно, как снимается ступица в сборе с подшипником.

Последовательность в работе заключается в следующем:

снимается ступица в сборе с подшипниками;
внешний подшипник вынимается из ступицы;
с помощью отвертки вытаскивается ступичный сальник, который обязательно должен быть заменен новым;
керосином промываются все снятые части;
не нужно забывать, что оба подшипника должны подлежать замене и обязательно парой;
видимый износ, потертости и сколы на частях подшипников должны привлечь внимание;
ступичное колесо выпрессовывается с помощью приспособления и молотка легкими ударами по внутреннему краю ступицы;
при сжимании усиков кольцо достается изнутри, таким же способом извлекается и наружное кольцо;
при установке новых колец категорически запрещается перекос данных запчастей, они должны крепко осесть на свое место;
вся внутренняя поверхность ступицы должна быть заполнена смазкой.

Ступицы колес после продолжительного движения начинают греться, это можно почувствовать, потрогав колесо рукой, – нужно срочно оказывать скорую помощь. Если рука не терпит нагрева, ступица очень сильно перегревается, нужно открутить гайку на одну грань, при этом соблюдать последовательность работ.

Рабочим тормозом нельзя пользоваться при проверке подшипников на нагрев, они могут нагреваться и от тормозных барабанов.

https://youtube.com/watch?v=rwkPNhypviU

Итак, подшипник ступицы УАЗ успешно заменен, все ремонтные работы проведены. Если демонтаж подшипников был проведен аккуратно, то вопросов с обратной установкой не возникает.

Чертеж ступицы всегда должен быть под рукой, он всегда поможет, если возникнут проблемы по данному вопросу.

Разбор

При проведении ремонта необходимо выставить узел на стенд. Это облегчит задачу по разборке. После этого снимают колеса. Далее приступают к разборке:

Демонтируют сошку. Скручивается гайка, крепящая палец тяги и рычаг поворотного кулака;
Далее выкручивают болты, крепящие тормозные барабаны. Заодно снимают муфты, использующиеся для колесного отключения;
Переходят к разборке ступицы. Начинают эту работу с выпрямления краев запирающий шайбы. Далее скручивается гайка с контргайкой, это позволяет снять шайбу сразу с внутренним кольцом и роликовыми подшипниками ступицы. После снимается остальная часть ступицы (см. статью «Как снять ступицу переднего колеса»);
Снять тормозной щит, делается это с выкручиванием болтов. Следует снять цапфы с шарнирами кулака;
Разбирается тяга рулевой трапеции, для этого понадобится открутить гайки крепления трапеции;
Для снятия шаровой опоры раскручивают болты ее крепления к полуоси. Демонтировать опоры-ограничители. Производят выпрессовку опор;
Снять прокладки, использующиеся для регулировки с кулака и рычаг. Далее отвинчивают гайки, крепящие верхнюю накладку шкворня. Также поступают с нижней. Снять сальник шаровой опоры. После выпрессовывают шкворни. Разборка завершена.

Ремонт

. После разборки все запчасти промываются в бензине и смазываются. Неисправные заменяют новыми. Сборка происходит с точностью до наоборот, при этом нужно уточнить некоторые нюансы процесса.

Заменяя шкворневые втулки конкретно в шаровой опоре, нужно по окончании прессовки закрутить их до 25 мм. Необходимо положить внутрь смазку. Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками не так уж и сложен, но нужна аккуратность. Например, устанавливая сальник шаровой, кольцо для него обязательно пропитывают горячим маслом. После сборки, проверяется работоспособность моста с помощью стенда.

Особенности замены

Замена подшипников и сальников выполняется на снятой ступице, для демонтажа узла производится удаление муфты и тормозного диска с суппортом. Поскольку кольца плотно сидят на цапфе, то необходим винтовой съемник. На модификациях с системой АБС на ступицах установлены зубчатые кольца для обеспечения работы датчиков.

Переднего подшипника и сальника

Последовательность действий при замене:

Вынуть внутреннее кольцо внешнего подшипника.
При помощи отвертки изъять сальник, а затем упорную шайбу.
Снять внутреннее кольцо второго опорного элемента.
Промыть все детали в керосине.
Выбить зубилом внешнее кольцо внутренней опоры.
Вынуть щипцами стопорные элементы, а затем выбить второе кольцо.
Установить при помощи оправки новые опоры и заполнить смазкой полость между кольцами.
Смонтировать новые сальники.
Установить снятые элементы на машину и выполнить регулировку зазора в подшипниках.

Заднего сальника

Чтобы поменять сальник на задней ступице, необходимо снять полуось и удалить замочное кольцо и крепежные гайки. Внутренние кольца опор вынимаются рукой, а затем выбиваются внешние кольца и извлекаются сальники (по аналогии с передними ступицами).

Как отрегулировать ступицу

Для регулировки конических подшипников необходимы ключ трубчатого типа для гаек размером 55 мм, отвертка с плоским лезвием, молоток и зубило. Автомобиль удерживается на месте стояночным тормозом и противооткатными упорами, передняя часть вывешивается на опорах. Если на ступице имеется муфта отключения привода, то она снимается (узел крепится 3 винтами и 6 болтами). Затем необходимо при помощи зубила выпрямить замочную шайбу и открутить контрящую гайку.

Провернуть колесо для равномерной установки тел качения, а затем ключом затянуть гайку и провести контрольную затяжку на 1-2 грани. Провернуть шину рукой для проверки легкости хода и затянуть гайку моментом 40 Н*м. При регулировке заменяют замочную шайбу, которая фиксируется контргайкой. Провести дополнительную проверку легкости вращения, провернув шину рукой (заедания и биения не допускаются). При помощи зубила загнуть лепестки шайбы и установить снятые детали в обратной последовательности.

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …

7.1.7 Регулировка и замена шаровых шкворней

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…

7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…

7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…

7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…

Как поменять подшипник ступицы на УАЗ Патриот

Роликовые конические подшипники ступицы УАЗ Патриот оборудованы регулировочной гайкой, позволяющей поддерживать зазор между телами качения и беговой дорожкой. При нормальных условиях опоры работают бесшумно, но нарушение зазоров или повреждение деталей приводит к появлению шума и биению управляемых колес.

Для чего нужен подшипник ступицы на УАЗ Патриот

Роликовые подшипники установлены внутри ступицы, на которой закреплены тормозной механизм и стальной диск с шиной. Элементы обеспечивают вращение полуоси и дисков относительно оси при отключенном приводе на передний мост. Нормально затянутые и исправные узлы обеспечивают симметричное положение дисков с шинами в процессе прямолинейного движения и поворота.

Причины преждевременного износа

Распространенные причины преждевременного выхода из строя ступичных опор на УАЗ Патриот:

недостаточная затяжка регулировочной гайки, из-за которой происходит разрушение тел качения и поверхности колец;
отсутствие смазки, вызывающее сухое трение и перегрев узла;
чрезмерная затяжка, приводящая к нагреву деталей в процессе работы и выгоранию смазки;
абразивный износ и коррозия элементов из-за попадания влаги и грязи через поврежденные сальники.

Особенности замены

Переднего подшипника и сальника

Последовательность действий при замене:

Вынуть внутреннее кольцо внешнего подшипника.
При помощи отвертки изъять сальник, а затем упорную шайбу.
Снять внутреннее кольцо второго опорного элемента.
Промыть все детали в керосине.
Выбить зубилом внешнее кольцо внутренней опоры.
Вынуть щипцами стопорные элементы, а затем выбить второе кольцо.
Установить при помощи оправки новые опоры и заполнить смазкой полость между кольцами.
Смонтировать новые сальники.
Установить снятые элементы на машину и выполнить регулировку зазора в подшипниках.

Заднего сальника

Как отрегулировать ступицу

Замена подшипника передней ступицы УАЗ Патриот

Сложно себе вообразить автомобиль без колес. С того момента, когда были придуманы колеса в дополнении они монтировались со специальными подшипниками, получившими названия ступичные. Внедорожник УАЗ Патриот не является исключением и также имеет в конструкции передней и задней ступицы подшипники. Именно об этих изделиях для УАЗа Патриот и поведает данный материал.

Назначение подшипника

Коротко определимся с назначением данного рода изделия. Итак, назначением переднего и заднего ступичных подшипников является обеспечение ровного вращения всех четырех колес вокруг своей оси. Эти устройства в настоящие дни выпускаются разного вида, типа и назначения. Стоит только отметить, что устройство передней ступицы имеет существенное отличие от заднего по размерам.

Эти изделия испытывают колоссальные нагрузки, в результате чего при малейшем сбое происходит их разрушение

В этот момент важно вовремя заметить поломку и предотвратить ее, осуществив замену

Если при движении слышатся посторонние шумы при вращении колес или во время регулирования не удается достичь номинального зазора, тогда выход только один — замена изделий. Рассмотрим, как осуществляется замена переднего подшипника и заднего манжета на УАЗ Патриот.

Замена переднего подшипника и сальника

Замена переднего подшипника внедорожника УАЗ Патриот осуществляется с помощью следующего инструмента:

специальный ключ-съемник для внутренних стопорных колец;
отвертка «минус»;
молоток;
зубило.

Замена изделия не является трудоемкой, важно соблюдать такую последовательность действий (пропускаем процесс снятия переднего колеса):

Извлекается ступица в сборе с оси.
Извлекается внутреннее кольцо наружного устройства.
Осуществляется извлечение сальника, который необходимо по завершении работ заменить на новый. Сальник можно извлекать с помощью отвертки.
Извлекается упорная шайба сальника.
Аналогично извлекается внутреннее кольцо внутреннего подшипника.
После извлечения изношенного изделия необходимо полностью промыть ступицу в керосине. Обязательно замена подшипников осуществляется парно и вместе с наружными кольцами. Поэтому…
Выпрессовывается наружное кольцо из ступицы с помощью бородка и молотка.
Извлекается кольцо. Используя ключ-съемник, осуществляется сжатие усиков стопорного кольца (наружного и внутреннего) и его извлечение.
Выпрессовывается кольцо наружного подшипника и после этого производится установка всех новых деталей в порядке обратном снятию.

Перед установкой не забудьте о смазке Литол-24. Смазка — это важная деталь, от которой зависит продолжительность функционирования изделия.

По завершении работ не забудьте произвести регулировку изделия.

Замена заднего сальника

Замена подшипника задней ступицы имеет аналогичный процесс, поэтому уделим внимание тому, как заменить сальник заднего моста. Смазка обязательно должна обновляться каждые 30-60 тыс

км, поэтому не поленитесь снять ступицу заднего моста и заполнить ее смазочным материалом. Для замены сальника заднего моста УАЗ Патриот необходимо выполнить следующие мероприятия:

Смазка обязательно должна обновляться каждые 30-60 тыс. км, поэтому не поленитесь снять ступицу заднего моста и заполнить ее смазочным материалом. Для замены сальника заднего моста УАЗ Патриот необходимо выполнить следующие мероприятия:

Используя специальный ключ, осуществляется отвинчивание контргайки.
Извлекается замочная шайба и вывинчивается гайка подшипников, используя спец-ключ с головкой на «62».
Теперь нужно потянуть на себя ступицу в комплекте с тормозным барабаном и т.д.
Извлекаются подшипники, сальники и стопорные кольца, после чего осуществляется промывка внутренней части ступицы заднего моста.
Далее осуществляется смазка всех элементов и установка в последовательности обратной снятию.

Размер сальника должен соответствовать старому манжету и ни в коем случае не иметь наружного диаметра меньше.

В завершение запрессовывается новый сальник с помощью старого манжета, используя его как оправку. Устанавливаем ступицу на место и переходим к процессу регулирования.

Подшипник ступицы УАЗ: последовательность работы при замене

При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.

Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.

Снимается колесо, выворачивается руль для доступного просмотра подвески автомашины. Суппорт тормоза снимают и вывешивают хомут или проволоку.
На наконечнике руля необходимо выставить шплинт для того, чтобы снять его и открутить гайку на данном наконечнике.
Для его снятия нужно воспользоваться специальными приспособлениями. Далее откручиваются болты крепления шаровых опор, ступица вынимается на себя.
На деревянное приспособление с расстоянием от земли в 10 см выкладывается стойка и приспособлением выколачивается ступица вместе с тормозным диском. Проводят разъединение этих частей.
Снимается металлический пыльник с целью быстрого подхода к внутренней обойме подшипника, которая выбивается из ступицы с помощью острого инструмента — зубила.
Металлической щеткой и чистой тряпкой протирают внутренности ступицы для очищения ее от грязи и смазочного материала. Новый пыльник надевается на свое место.
Стопорное кольцо вытаскивается из поворотного кулака, достается использованный подшипник. От пыли и грязи тщательно зачищаются канавки колец, вставляется новый подшипник до упора.

Для более тщательной посадки следует использовать в процессе работы с подшипником силиконовую смазку. Установка второго кольца, если все сделано правильно, не вызывает затруднений.

Каждый водитель должен систематически делать осмотр своего автомобиля, иметь под рукой необходимый чертеж, выявлять недостатки, осуществлять обслуживание тех или иных запасных частей.
