Почему закипела газель бизнес на ходу змз 405. что делать?

Вентилятор и радиатор

Эти элементы в системе охлаждения двигателя ЗМЗ-406 нужны, чтобы обеспечить надежное охлаждение самого мотора. Радиатор при движении автомобиля может охлаждаться от встречного потока воздуха. Но летом жарко и радиатору помогает вентилятор.

Радиатор на данных двигателях алюминиевый, 3-х рядный, чтобы обеспечить максимальное охлаждение тосола или антифриза. Вентилятор на нем включается посредством датчика температуры, который установлен в блоке цилиндров на карбюраторной версии, а на инжекторной имеется датчик в блоке и электронный блок, который также управляет вентилятором.

Читать дальше: Мерседес с230 компрессор 2004 года

Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Масляные радиаторы

По поводу целесообразности применения масляного радиатора (МР) на «Волге» спор идет уже много лет. Согласно инструкции, в охлаждении масло нуждается только при достижении температуры окружающей среды свыше +30ºC. На двигателе устанавливают кран, который перекрывает подачу масла, сам МР монтируется в передней облицовке «Волги», рядом с основным радиатором охлаждения. Масляный радиатор соединяется с масляной системой двумя гибкими шлангами – напорным и «обраткой».

Смонтированный на Волгу 31105 масляный радиатор

двигателя волги 31105Горьковского автозавода

• Через соединение в штуцере крана масло очень часто течет;
• При открытом кране давление масла вместо того, чтобы увеличиваться, наоборот, падает;
• На заводе хомуты соединительных шлангов часто «забывают» нормально затянуть.

Что происходит, если слетает шланг при открытом кранике МР? Масло моментально вытекает из катера двигателя, и давление масла пропадает. Если владелец машины вовремя не спохватится, двигатель застучит – серьезного ремонта тогда не избежать.

Вариант конструкции масляного радиатора

• Ослабляем хомуты шлангов, отсоединяем шланги от МР и сливаем остатки масла;
• Ключом на 12 откручиваем 4 болта крепления масляного радиатора;
• Демонтируем МР.

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться.

К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя.

В частности, понадобятся:

• два ключа на «10»;
• ключ на «13»;

• шлицевая отвёртка.

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток.

Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом.

И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора.

Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

1. Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.

2. Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Следующий этап работ производится со стороны салона.

1. Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

2. Если в вашем автомобиле имеется нижняя декоративная панель отопителя, то её также необходимо снять.
3. Затем нужно отсоединить моторчик вентилятора печки. Сначала следует отсоединить разъём самого моторчика, а затем два разъёма резистора.

4. Следующий этап — снятие верхнего распределителя воздушных потоков. Для этого придётся открутить две гайки и отжать защёлки.

5. Потом необходимо отсоединить от консоли рычаги и тяги приводов краника и заслонок печки, а также тягу от заслонки воздухозаборника.

После этих манипуляций вновь нужно переместиться к капоту.

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжает, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества. Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и прочих современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

ЗМЗ-406.Замена распределительных валов

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…

…и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров.

. и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.

Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

Снимаем распределительный вал.

Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.

Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

Распределительные валы впускных и выпускных валов взаимозаменяемые, но.

ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

Первые признаки неисправности системы охлаждения

Очевидные признаки неисправности одного из агрегатов системы охлаждения:

• утечка охлаждающей жидкости;
• резкий сладковато-едкий запах в салоне автомобиля при включении системы отопления;
• плохой прогрев двигателя в холодную погоду;
• перегрев двигателя.

Столкнулись с чем-то из вышеописанного — пора на станцию техобслуживания. Там проведут диагностику и определят неисправный узел.

Что же может пойти не так в работе системы охлаждения?

Сломался термостат

Начнем с неисправности термостата

— самой неявной среди очевидных проблем системы охлаждения.

Основная роль термостата — это регулирование циркуляции охлаждающей жидкости по одному из «кругов»: малому, минуя радиатор охлаждения при первоначальном прогреве двигателя, или большому, по достижении его рабочей температуры.

Когда клапан термостата открыт, охлаждающая жидкость движется по большому кругу, когда закрыт — по малому. Обычно эта деталь меняет свое положение в зависимости от температуры двигателя. Сломанный же термостат «заклинивает» в одном из этих двух состояний.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. Но хуже, если Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406. Термостат Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

А — термостат закрыт;В — термостат открыт.Водяной насос (помпа) Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.Радиатор и вентилятор Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор. Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.Венитлятор имеет шесть лопастей и пластмассовую крыльчатку. Начинает работать (вращаться) при помощи электродвигателя. Тот, в свою очередь, работает от датчика, который установлен в левой стороне радиатора (температурный режим при этом не должен превышать 92 °С). Следует иметь в виду то, что отопительный радиатор тоже включается в малый круг. Это значит, что вышеуказанным термостатом не контролируется объем жидкости, которая прошла сквозь него. Оно будет регулироваться только отопительным краном, которых на моделях змз 406 с 2005 года будет иметь еще и пневмопривод.

Патрубки и водяная рубашка Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться. По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.Расширительного бачок Этот элемент представляет собой пластмассовую деталь. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения. Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает). Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

Материалы и инструменты

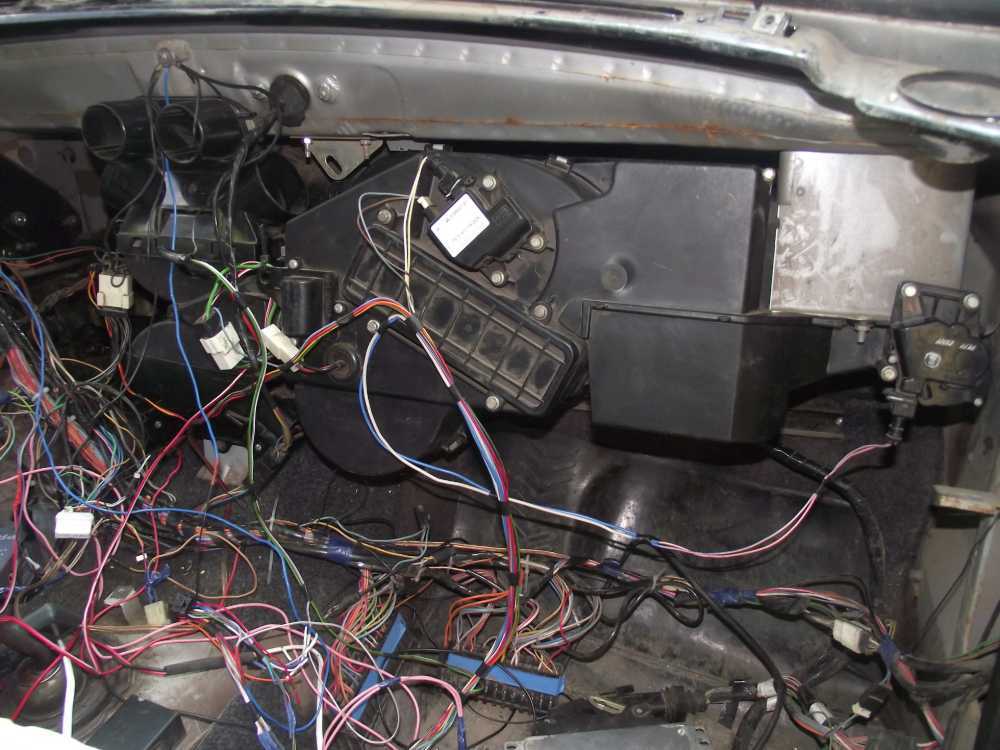

Если вы планируете выполнять работу по установки отопителя на ГАЗ-3110, взятый от более новой модели 31105, рекомендуем всё же заручиться поддержкой одного помощника.

Работа предстоит сложная и длительная, а потому выполнять все процедуры вместе с напарником будет минимум веселее и быстрее.

Для замены отопительного оборудования на Волге 3110 потребуется собрать комплект, куда будут входить следующие составляющие:

• новая печка соответствующего образца от 31105;
• радиатор (обычно идёт в комплекте с печкой);
• обязательно прямые патрубки на радиаторе отопителя;
• электрический краник печки, который смело можно брать от Газели;
• либо вакуумный аналог электрического крана отопителя;
• панель управления, и тоже нового образца;
• схема подключения;
• так называемый бинокль;
• провода;
• разъёмы;
• свёрла;
• болгарка;
• отвёртки;
• ключи;
• пассатижи;
• острый канцелярский нож;
• материалы для герметизации соединений;
• пустая тара для слива тосола;
• хорошее освещение снаружи и внутри салона и пр.

Это основной набор инструментов и материалов. Но по ходу выполнения работ могут потребоваться дополнительные компоненты. Но ничего из категории профессиональных инструментов или приспособлений не понадобится точно.

Для справки добавим, что биноклем называется промежуточный элемент, который служит для соединения печного радиатора с патрубками.
