Как снять задний тормозной барабан на газели

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Замена Тормозных Колодок Газ 3110 ~ AUTOINTERLINE.RU

Подмена тормозных колодок газ 3110

Колодки заменяем, если толщина их накладок уменьшилась до 1 мм.

Отверткой выводим стяжную пружину из зацепления с фронтальной колодкой и снимаем ее.

Поддерживая со стороны тормозного щита шток прижимающей пружины фронтальной колодки, другой рукою жмем на внешную чашечку и, повернув на 90°, снимаем пружину вкупе с чашечками.

С внутренней стороны тормозного щита вынимаем шток.

Отводим одну из колодок вперед и снимаем пружину с разжимного стержня.

Снимаем прижимающую пружину с другой колодки.

Ключом “на 19” отворачиваем две гайки опорных пальцев.

Вынув палец задней колодки, отсоединяем наконечник троса стояночного тормоза от приводного рычага…

… и снимаем тормозную колодку.

Вынув 2-ой палец, снимаем другую колодку. Для установки новых колодок нужно закрепить на их приводной рычаг, разжимной стержень и регулировочный эксцентрик стояночного тормоза, сняв их с прежних.

Замена задних тормозных колодок на газ 3110 волга

Я когда все сделал, разработал два барабана, отрегулировал эксцентрик на ручник и нижние эксцентрики, Я…

Замена колодок ГАЗ-3110.

Я створив(-ла) це відео за допомогою Відеоредактора YouTube ()

Для этого вынимаем шплинт из болта крепления приводного рычага стояночного тормоза.

Удерживая отверткой болт, ключом “на 17” отворачиваем гайку…

…и разъединяем колодку и рычаг.

Аналогично отсоединяем рычаг от второй колодки.

…и снимаем разжимной стержень.

Отвернув гайку ключом “на 17”,…

…снимаем регулировочный эксцентрик стояночного тормоза.

Собираем и устанавливаем колодки в обратной последовательности.

ВНИМАНИЕ! Длина фрикционной накладки передней колодки – 300, задней – 250 мм

Во время сборки лыски опорных пальцев поверните навстречу друг другу.

Установив барабан, нажмите несколько раз на тормозную педаль. Для следующей операции потребуется помощник.

При нажатой тормозной педали, вращая по направлению стрелок опорные пальцы, подводим нижнюю часть колодок к барабану.

В этом положении слегка затягиваем гайки пальцев. Отпустив педаль, проверяем легкость вращения барабана (при задевании за накладки чуть отводим колодки) и окончательно затягиваем гайки.

После установки колодок отрегулируйте стояночный тормоз (см. Регулировка привода стояночного тормоза).

Post Views: 1

Замена тормозных колодок ГАЗ 3110 1996-2004

1. Установить автомобиль на стояночный тормоз.

2. Установить опорные бруски под задние колеса.

3. Ослабить болты крепления переднего колеса.

4. Приподнять и установить на опоры переднюю часть автомобиля.

5. Снять колесо.

6. Промыть тормоз теплой водой и просушить. Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

7. Проверить износ тормозных колодок через отверстие в корпусе скобы. Если толщина фрикционных накладок колодок менее 3 мм, колодки необходимо заменить с обеих сторон автомобиля.

8. Отвернуть нижний болт крепления корпуса скобы, придерживая при этом направляющий палец ключом.

9. Повернуть корпус скобы вверх вокруг оси верхнего пальца.

10. Промаркировать тормозные колодки, если вновь будут устанавливать старые колодки, так как недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению. Снять тормозные колодки.

11. Очистить от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок. Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

12. Если устанавливают новые тормозные колодки, необходимо аккуратно вдавить поршень в цилиндр. При этом следить, чтобы поршень не перекашивался. 13. Установить на основание скобы тормозные колодки, следя за тем, чтобы нажимные пружины стояли вертикально вверх и параллельно верхнему краю тормозных колодок. Старые колодки устанавливают в соответствии с ранее сделанной маркировкой. 14. Опустить корпус скобы.

15. Завернуть нижний болт крепления моментом 32–39 Н·м (3,2–3,9 кгс·м), придерживая при этом направляющий палец ключом.

16. Нажать несколько раз на педаль тормоза для установки поршня в рабочее положение.

17. Установить переднее колесо и наживить болты крепления.

18. Опустить автомобиль на землю и затянуть болты крепления колеса равномерно по диагонали моментом 100–120 Н·м (10,0–12,0 кгс·м).

19. Проверить уровень тормозной жидкости в бачке и при необходимости долить.

Назначение

На многих европейских грузовиках малой грузоподъемности несущим элементом является сам кузов. Он объединяет в себя ряд силовых элементов – лонжеронов, на которые и возлагается вся нагрузка. Но если рассматривать российскую «ГАЗель», здесь все иначе. Даже на микроавтобусы устанавливается рама. Что уж говорить – «Соболь», который, по сути, и не является грузовиком, и то построен на раме. Это классическая схема постройки автомобилей. Изначально она практиковалась и на легковушках. Но постепенно от такой конструкции стали отказываться. Сейчас рамами оснащают лишь некоторые внедорожники и коммерческий транспорт грузоподъемностью полторы и более тонн.

Таким образом, рама «ГАЗели» (фото ее вы можете увидеть выше) является ее несущим элементом. Именно на раму крепятся все важнейшие элементы в автомобиле:

• Кабина.
• Кузов.
• Подвеска.
• Двигатель.

Помимо прочего, на раму крепятся буксировочные крюки и буфера, о которые ударяется балка в случае большого хода подвески. Поэтому данный элемент должен отвечать высоким требованиям и быть стойким к нагрузкам.

Подшипник задней ступицы газель некст – устройство узла

Представленная ниже схема – часть заднего моста в сборе, идеально иллюстрирует сопряженные узлы, последовательность сборки/разборки Газели 3302, Некст, Бизнес, другие. Цифрой 12 обозначена часть заднего моста – кожух полуоси, иногда его называют просто – чулок.

1. Начало разборки – демонтаж полуоси (8), – 2403070, которая крепится к задней ступице (11) или 3104015. Между фланцем полуоси и ступицей стоит прокладка (9) или 2403078. Раскрепляют гайки 292832-П8 М12Х1,25 и вытаскивают полуось.
2. Ключом на 62 мм отворачивают контргайку (7) или 2401054-01, потом снимают зубчатую стопорную шайбу (6) – 2401055 и отворачивают тем же ключом регулировочную гайку (5) наружного подшипника (4) и вытаскивают его.
3. Затем снимают тормозной барабан (11), на нижней схеме не указан, вместе со ступицей.
4. Выпрессовывают сальник (1), достают упорную шайбу (2), внутренний ступичный подшипник заднего моста (3).

Барабан Газель

Расточенный барабан Газель. Барабан тормозной Газель. Задний барабан Газель.

Цена 2200 руб.

Прежде всего предлагаем Вашему вниманию расточенный барабан тормозной на Газель. Барабаны однако бывают двух видов. Расточенные и к примеру не расточенные. Разница между ними заключается в в свою очередь в следующем. Только расточенные барабаны 3302 можно одеть на две абсолютно новых задних тормозных колодки. Не расточенные барабаны Вы на обе новых тормозных колодки одеть к сожалению не сможете. То есть Вам придётся менять по одной колодке за раз. Если одна колодка сносилась, поставили новую. Если вторая колодка сносилась, опять заменили. Такие барабаны ходят дольше, но и возни с ними то же больше. Только на расточенных барабанах Вы без проблем можете заменить сразу две колодки на новые. В общем, сколько людей, столько мнений. Мы продаём только расточенные тормозные барабаны на Газель. Можем к тому же предложить Вам и тормозные колодки Газель, задние и передние.

Замена и регулировка подшипников задних колес автомобиля Газель

Отпускаем ручной тормоз, подложив под передние колеса упоры

Снимаем задние колеса с одной стороны автомобиля (см. Как снять задние колеса и полуоси автомобиля Газель).

Вынимаем полуось.

Специальным ключом из штатного набора «на 62» отворачиваем контргайку.

Вынимаем контргайку из ступицы.

Извлекаем замочную шайбу, поддев ее крючком или тонкими плоскогубцами.

Той же головкой отворачиваем гайку подшипников и снимаем ее.

Обратите внимание, что она устанавливается штифтом наружу. Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси

Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси.

Вынимаем внутреннее кольцо внешнего подшипника с роликами.

Отверткой вынимаем и снимаем манжету

Вынимаем упорную шайбу

Вынимаем внутреннее кольцо другого подшипника с роликами

 Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников

Вынимаем наружные кольца

Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом.

Смазываем посадочные места подшипников трансмиссионным маслом.

Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.

Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее.

Установив упорную шайбу смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету.

Надеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника.

Заворачиваем регулировочную гайку и регулируем подшипники.

Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Как заменить масло в редукторе заднего моста газели).

Регулировка подшипников колес

Поддомкрачиваем задний мост автомобиля до отрыва колес от земли.

Снимаем колеса.

Снимаем полуось.

Отворачиваем наружную гайку, снимаем замочную шайбу и ослабляем гайку подшипников на ⅓ оборота.

Проверяем легкость вращения ступицы.

В случае задевания тормозных колодок за барабаны устраняем эту неисправность, после чего повторяем регулировку.

Затягиваем гайку подшипников специальной головкой из штатного набора моментом 7–10 кгс.м, постоянно вращая ступицу для самоустановки роликов в подшипниках.

Отворачиваем гайку подшипников на угол 22–45° (1–2 прорези на замочной шайбе, не более).

Устанавливаем замочную шайбу так, чтобы стопорный штифт гайки вошел в ее прорезь.

Устанавливаем и затягиваем наружную гайку моментом 15–20 кгс.м той же головкой. После этого ступица должна вращаться свободно без люфта, щелчков и заеданий.

Устанавливаем оставшиеся детали в обратной последовательности и заполняем ступицу маслом (см. Как заменить масло в редукторе заднего моста газели).

Проверяем регулировку, проехав на автомобиле около 10 км. Нагрев ступицы свыше 70° С (рука не терпит) считается недопустимым. Повторяем регулировку, после чего повторно проверяем температуру ступицы после такого же пробега.

Подвеска передняя и задняя

1.
Замена амортизатора заднего 1 шт.- замена
400

2.
Замена амортизатор переднего 1 шт.- замена
450

3.
Замена карданного вала
300

4.
Замена крестовины при снятом кардане — замена
500

5.
Замена моста заднего в сборе — замена
5500

6.Замена подшипника подвесной при снятом кардане
500

7.
Замена подшипника ступицы (1 сторона)
700

8.
Замена полуоси (одна) — замена
350

9.
Пружины передние — замена 1-сторона Соболь
*

10.
Замена редуктор заднего моста
3000

11.
Замена рессоры задние
1500

12.
Рессоры передние — замена
1500

13.
Замена рычаг верхнего Соболь 1 стор. — замена
*

14.
Замена рычаг нижниго Соболь 1 стор. — замена
*

15.
Замена салентблоков верхние одна сторона
*

16.
Замена стабилизатора -1шт./
550

17.
Замена ступицы передней
700

18.
Замена трапеция рулевая
1000

19.
Замена шаровой опоры 1 — шт. (Соболь)
*

20.
Замена шкворней (два)
6000

21.
Замена шкворней и резьбовых втулок
*

22.
Шприцовка
500

23.
Замена салентблоков нижние одна сторона
*

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Возможные неисправности

В процессе эксплуатации Газели могут возникнуть поломки. Зная причину неисправности, водитель всегда сможет устранить проблему.

Слишком свободный ход педали тормоза

Рабочий ход педали тормоза может быть увеличен из-за утечки тормозной жидкости из цилиндров. В случае нарушения герметичности необходимо заменить неисправные цилиндры, промыть и высушить колодки, а также барабаны и диски. Если утечка жидкости произошла в соединениях трубопроводов, то нужно подтянуть эти соединения, либо заменить прокладки.

Свободный ход педали может возникнуть из-за присутствия в системе гидроприводы воздуха. Для того чтобы решить эту проблему стоит прокачать систему.

Занос автомобиля в сторону в процессе торможения

Занос Газели может происходить по нескольким причинам.

Основными причинами являются:

1. Замасливание рабочих поверхностей фрикционных накладок. При возникновении проблемы стоит заменить колодки, либо вымыть накладки и отшлифовать их, чтобы удалить пыль.
2. Разное давление воздуха в шинах. В этой ситуации следует довести давление до нормального состояния.
3. Произошла утечка тормозной жидкости в тормозном механизме. Устранение течи решит проблему.

Иногда из-за неисправности регулятора давления задние колеса останавливаются раньше, чем передние. В этом случае производят замену регулятора.

Вибрация и свист тормозов

Вибрация тормозов может возникать из-за износа накладок или посторонних включений в них. В этом случае следует заменить колодки на новые.

Износ тормозного диска может также вызвать писк и вибрацию тормозов. Устранить неполадку можно, если прошлифовать диск или заменить его.

Нерастормаживание колес

Неполное растормаживание колес происходит из-за разбухания уплотнителей главного цилиндра. Решить проблему поможет прокачка системы гидропривода.

Последовательность действий при замене дисков

• Для удобства используем смотровую яму, лучше подъемный механизм, так как это обеспечит максимальный доступ ко многим узлам, агрегатам;
• Устанавливаем кулису в положение первой передачи для предотвращения произвольного вращения ступицы;
• Баллонным ключом отвинчиваем болты, снимаем колесо;
• Суппорт фиксируется на двух направляющих шпильках. Ключом на «15» удерживаем ось, а другим (на «14») выкручиваем гайку;
• Струбциной сжимаем рабочий цилиндр до упора, так, чтобы он ослабил давление на диск, колодки. В противном случае испытаете трудности при демонтаже;
• Снимаем суппорт, фиксируем его ближе к стойке стабилизатора;
• Извлекаем антивибрационные пружины, поддеваем их отверткой.

На данном этапе демонтаж окончен, далее мастер (водитель) осматривает смежные детали, механизмы, проводит дефектовку. Изношенные элементы заменяет новыми.

Дополнительно осмотру подлежит ступица, опорный подшипник, наконечник рулевой тяги, шаровая опора (шкворневой механизм). Когда дефектовка окончена, установлены новые элементы, завершаем сборку, опускаем машину в транспортное положение.

Открываем капот, выкручиваем крышку расширительного бачка главного цилиндра, восполняем недостающее количество жидкости (DOT — 4). Если этот пункт проигнорировать, то в контур попадет воздух, образуется пробка. Для ее удаление потребуется дополнительная прокачка системы.

По аналогии с левым колесом, устанавливаем диск на правое.

Снятие тормозного барабана

Перед тем как снять колеса для монтажа тормозного барабана. Требуется сорвать гайки крепления колеса, пока  колеса стоят на земле. Затем сторону требуется под домкратить по мост и в обязательном порядке установить дополнительный упор. Пускай даже это не будет специальный металлически упор заводского изготовления. Достаточно подложить набор из досок и брусков. Спустить немного домкрат. Прижать упор. Чтобы не было возможности качения автомобиля. Автомобиль необходимо вывесить устойчиво и надёжно. От этого зависит в первую очередь здоровье и жизнь. Пожалуй, это самая главная процедура при проведении ремонтных работ. Все остальное это технические мелочи. После того как ремонтируемая сторона надежно вывешен

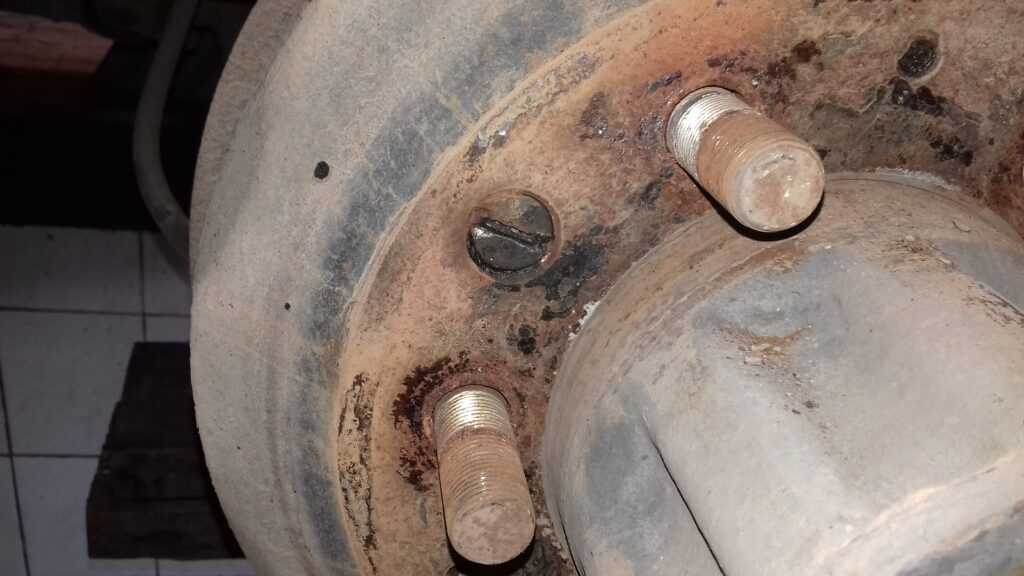

Барабан помимо того что притянут гайками колес. Имеет дополнительно три винта прикрученных к ступице колеса. С помощью ударной отвертки это не сложно сделать. Иногда они откручиваются легко. Казалось бы что без них можно обойтись. Винты выручают когда откручивается колесо, и слетает со шпилек. Барабан остаётся на своем месте. Сохраняются все элементы тормозной системы и ступица. Находящиеся под барабаном.  К сожалению открученные колеса не редкость. Достаточно выехать с автосервиса и не протянуть гайки колес самостоятельно.

На сервисе пользуются гайковертом. Его мощности хватает чтобы оторвать шпильку колеса. Поэтому механики стараются не докручивать колеса. Чтобы этого не произошло. Потом либо ленятся либо забывают протянуть гайки колес. В результате чего происходит авария.

После того как винты откручены требуется снять барабан. Сделать это можно при помощи съёмника. Но навряд ли он будет под рукой. Покупать его специально дорого. Поэтому барабан необходимо сбивать. Лучше наосить удары с внутренней стороны по краю барабана и использовать удлинитель. Если барабан не поддаётся можно немного осадить шпильки колес. Чтобы они ушли внутрь ступицы. Это позволить разрушить нагар и ржавчину образующуюся между шпильками и барабаном. Это значительно облегчит снятие барабана со ступицы. Он прикипает как к ступице по плоскости иак и посадочном месте. Если остукивать бараба с противоположных сторон по краю. Он сойдет.

Диагностика и поломки в суппорте

Если функционирование всего узла в тормозной системе нарушено, то наблюдается неравномерное изнашивание колодок. Для проверки работы системы достаточно будет просто их вытащить и посмотреть. Если износ практически одинаковый (погрешность может быть до 10%), то работа узла правильная. Если сзади толщина больше, чем спереди, то весь суппорт функционирует неправильно.

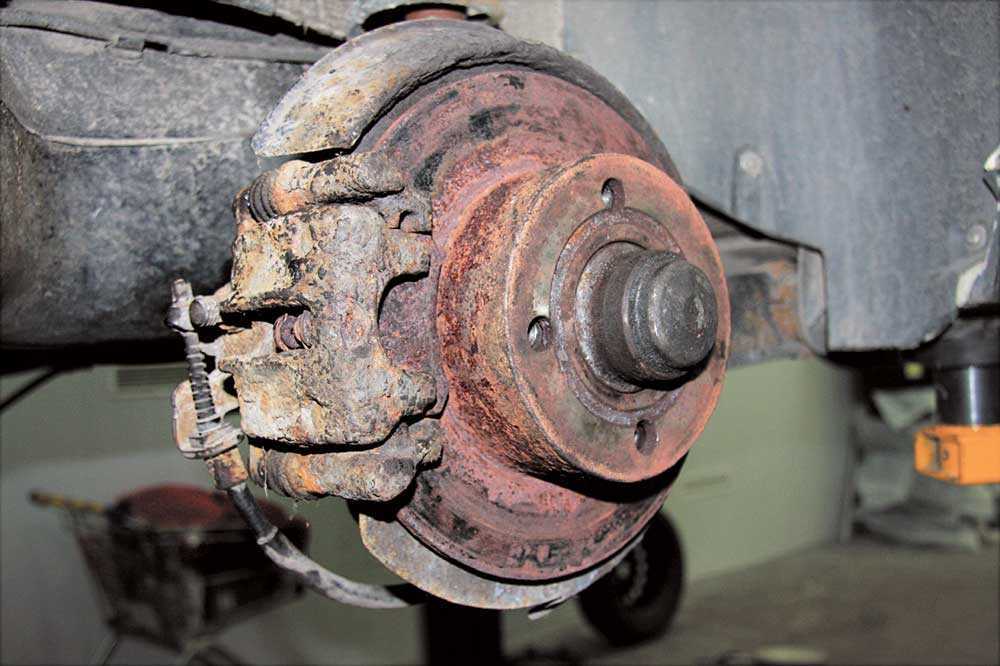

Внешний вид изношенного суппорта

Нужно посмотреть на диск. Его изнашивание тоже должно быть равномерным. Если это не так, причем отклонения ярко выражены (к примеру с внешней стороны больше, чем с внутренней), то необходимо срочно заменить суппорт, либо отремонтировать эту конструкцию. Нельзя ждать, пока суппорт заклинит. Неравномерное изнашивание указывает на то, что поршни слишком сильно надавливают на одну колодку, а вторая просто не участвует в работе.

Советуем посмотреть: как отремонтировать суппорт.

Выделяют несколько основных причин, которые способны вызвать подобные нарушения. Это касается направляющих и поршней. Они либо закоксовываются, либо закисают. Это может происходит по следующим причинам:

• Плохое обслуживание, несоблюдение правил. Многие гаражные умельцы наливают в направляющие графитовую смазку или литол. Это приводит к тому, что пыльники этих деталей набухают, а позже начинают закисать.
• Прорывание пыльника. Из-за этого на направляющие может поступать вода. Это приводит в дальнейшем к разъеданию и закисанию детали. Если прорван пыльник, то может пострадать и поршень, который тоже из-за попадания влаги начинает давать сбои.

Использование некачественной тормозной жидкости. Она отличается своей гидроскопичностью. Из-за этого через некоторое время в ней начинает собираться вода, причем в большом количестве. Если не поменять тормозную жидкость, то она просто разъест весь поршень внутри, что тоже провоцирует процесс закисания.

Перед тем как приступать к ремонтным работам, сначала необходимо определить, что именно поломалось, и чем это вызвано.

Замена тормозного цилиндра задних колес автомобиля Газель

Тормозной цилиндр снимаем для замены, а также для замены ремонтного комплекта цилиндра. Дефектный цилиндр легко обнаружить по наличию потека из-под тормозного барабана тормозной жидкости.

Снимаем барабан и тормозные колодки (смотрим статью – «Замена тормозного барабана и колодок задних колес»).

Сливаем тормозную жидкость из контура задних колес (смотрим статью – «Прокачка тормозной системы, замена тормозной жидкости»).

Придерживая переходник тормозного цилиндра ключом «на 17», ключом «на 12» отворачиваем штуцер тормозной трубки*

Отсоединяем трубопровод.

Головкой «на 12» отворачиваем два болта крепления цилиндра к щиту

Снимаем тормозной цилиндр

Ключом «на 17» отворачиваем переходник

Между переходником и цилиндром установлена медная уплотнительная шайба

*Если трубка сильно затянута, то нужно отвернуть головкой на 12 крепление цилиндра к щиту.

Потянуть за цилиндр, чтобы трубка вышла через отверстие в щите.

Держа ключом накидную гайку трубки, поворачиваем тормозной цилиндр против часовой стрелки и отворачиваем трубку.

Таким образом, можно спасти трубку от поломки. После выполнения данной операции, нужно разработать накидную гайку трубки, перед этим смочив тормозной жидкостью накидную гайку.

Устанавливаем новый цилиндр в обратной последовательности, заменив медную шайбу.

Установив колодки и барабан, прокачиваем задний контур.

Ответы знатоков

Павел К:

Детали тормозной системы меняются в зависимости от износа. У колодок есть минимальная толщина накладок, у вентилируемых дисков — минимальная толщина диска, у барабанов — максимальный диаметр. Все эти данные есть в любой книжке по Волге. Когда будешь менять колодки с дисками — разорись на Lucas-TRW. Передние тормозные колодки Ровер-Хонда, модель GDB851M (без датчика износа) , тормозные диски — Пежо 605 с 3х литровым двигателем. Задние — отечественные, или Allied Nippon. После обкатки колодок (200-300 км) произвести регулировкуЛови ссылочку на ВолгоФак авторушной конфы. gazclub /faq/?mess_id=514 Ну и поменьше слушай всякую лохоту, которая в машинах смыслит не более чем свиньи в апельсинах. Исправная Волга рулится и тормозит лучше, чем большинство переднеприводных инопомоечек. Ну да, вот так вот исторически сложилось. Вроде и конструкция старая, а ездит все равно лучше ?

Пользователь удален:

а пробег то какой?

Сергей Кедрин:

Если и они стерлись, то конечно

РОман:

Конеш тока колодки и тормозные накладки )))

I3@JIENТИН Glazkov:

нет! если диск целый то толька накладки и колодки

Антошка:

)) Эт Вам на станции посоветовали ?

DISCO Гусь:

колодки

Растишка:

лучше сразу машину поменять… (((

Владимир Осипов:

Самое дешёвое-это срочно поменять машину!Ей богу, дешевле получится.Любая иномарка.Водительский стаж с 1980 года. Москва.

АВЛ:

Чего???? Это если только пробег зашкаливает, а так-покупаешь комплектик колодок 3302-3501170(передние) и меняешь на сервисе

alex filin:

диски ходят тыс40, барабаны до 100, диски менять лучше на импорт, отечеств. быват кривые с новья

Freeman:

Меняют не колодки а накладки клепают, барабан меняют только когда диаметр барабана привышает 283 мм.Проточи барабан (отдай токарю чтоб он его выровнял из нутри) и замерь внутрений диаметр. Если меньше 283мм смело ставь на место.Так же и с переднем диском, если его толщина более 19мм проточи его и снова замерь. Если по прежему толщина больше 19мм смело ставь на место. Ну и колодки поменяй.Все выше указаные работы нужно выполнять по мере необходимости-если или накладки тонкие, или барабаны-диски имеют не равномерный износ. При наличии на барабане-диске трещин лучше его выкинуть.Удачи.P.S ПОЛНОСТЬЮ СОГЛАСЕН НА СЧЕТ ВОЛГИ С ПАВЛОМ К.

~>BiLL_GeiZ<~:

лучше выкенти эту машину и купите новую иномарку немецкого или швецкого производства если думаете о своей жизни

Павел Пермикин:

Менять всё-всё всё! И барабан тоже-и ещё двигатель на капиталку и новую коробку! а барабан ставьте вот такой лучше всего.

VVW MAMAY:

ну что-же.. . штука не новая… встречалось подабное…. собственно причинможет быть не так уж много… = ну елементарные- свести цилиндрики тормозного цилиндра- для этого надо использовать струбцину, тиски или что-то подобное, отпустить тросы ручника…. проверьте наличие буртика от износа батабана — если имеется -процлифовать или снять шабером …или др. способом.. . еще может быть что колодки имеют увеличенную толщину накладок.. . тогда указанные меры не помогут… = можно слегка подпилить (сошлифовать) упорные поверхности колодок… ( у меня например такое было= поставил новые барабаны и колодки = и выход был только такой…. потому что иначе тормозило даже когда и не тормозишь- не провернешь колесо.. ) Успехов!

николай никулин:

Поставь старые и езжай в сервис — там даже спецы пол дня Е УТСЯ

Александр Басалыгин:

Нужно быть по настойчивее

Владимир Носков:

ручьник на красах ослабь и тормазные цилиндры свиди

бубен:

Своди монтажками цилиндры, в крайнем случае крупной наждачкой пройди по колодкам.

Vadim:

Отвёртакми двумя с двух сторон сожми колодки и сведи эксцетрики.

Andrei Rokkir:

У токарей бывает специальное устр-во, на котором их протачивают, доводя «до ума»!!!!

Андрей Денисенко:

отпусти ручник какая система ручника точно не помню точно но попробуй

STARIK:

Дааа, хитрая штука. Я по началу ставил по одной новой колодке пока барабаны не приработались.

mehanik:

Нужно отпустить троса ручника. затем утопить поршеньки тормозногоцилиндрика с двух сторон монтировками одновременно и барабан должен одеться.

Sergey Nazarov:

я тоже мучался ты одень диск на пол одной колодки и жми диск по направлению ко второй колодке первая колодка загнется немного и сумеешь засунуть на 2 колодку потом потом берешь кувалду ставишь на диск деревянный брусок (доску) и заколачиваешь когда диск дойдет до ступицы можно диск притянуть болтами от колес

АВЛ:

На заводе колодки в сборе перед установкой в барабан ПРОТАЧИВАЛИСЬ, исходная толщина накладки 6,5 мм, протачивались они до 5,8 мм. А производители с вторичного рынка, естественно, никакой проточки не делают, вот у тебя эти лишние 1,4 мм и делают свое черное дело

Как развести колодки на «Газели»

Смотреть галерею

Последовательность действий следующая:

1. Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).
2. Под передние колеса подложите противооткатные упоры.
3. Установите рычаг коробки передач в положении «нейтраль», ручник — опущен, вывесите регулируемое колесо.
4. С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя — скрывает законтргаенный эксцентрик.
5. Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.
6. Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Как починить рабочий цилиндр сцепления

Перед началом работ по разборке и ремонту РЦС необходимо приготовить коробку для складывания деталей устройства

Это избавит от неприятностей, связанный с утерей важного элемента. Затем нужно демонтировать рабочий цилиндр сцепления по следующей схеме:

• ослабить крепежную гайку шланга гидравлического привода сцепления;
• снять оттяжной пружинный механизм;
• извлечь шплинт толкателя;
• открутить два винта, при помощи которых РЦС крепится к картеру коробки передач;
• демонтировать скобу крепления;
• вытащить РЦС из вилки сцепления;
• снять крепежную гайку гидравлического привода.

Теперь необходимо подождать, пока из шланга полностью вытечет вся рабочая жидкость (предварительно, под шланг следует установить пустую емкость). Далее можно приступить к разборке РЦС по следующей схеме:

• отвернуть выпускной клапан;
• с помощью отвертки снять защитный чехол и демонтировать толкатель;
• с помощью тоненького приспособления вытолкнуть поршень;
• снять с поршня пружину и манжеты;
• очистить все отверстия и клапан РЦС

Этапы работ после разборки ГЦС:

• Приготовить ремонтный комплект для РЦС.
• Промыть тормозной жидкостью все детали устройства и провести их осмотр на наличие дефектов.
• Заменить манжеты и защитный чехол, если они износились или стали малоэластичными (для замены используются комплектующие из ремкомплекта).
• Для замены изношенной пружины следует использовать деталь, полностью соответствующую по параметрам жесткости и размерам.
• При выявлении дефектов поршня, толкателя, штуцера или корпуса РЦС, понадобится замена всего узла. Отдельно такие детали не продаются, но можно взять их из другого такого же узла.
• Сборка РЦС выполняется в обратном порядке. После этого устройство устанавливается на его место.
• Перед началом эксплуатации авто следует проверить герметичность гидропривода.

Если ваш ремонт касался только РЦС, то все равно необходимо прокачать магистраль сцепления. Порядок выполнения такой работы описан ранее. После завершения всех работ нужно проверить надежность работы системы. Проследите, чтобы педаль нажималась плавно, а передачи переключались с первого раза и без проблем.
