Замена передних амортизаторов рено меган 2

Правильное обслуживание

Состояние шарниров на Рено Меган 2 следует проверять каждые 16000 км. Процедуру лучше всего проводить на подъёмнике, чтобы был доступ ко всему узлу. Перед началом работы рекомендуется просмотреть видео. Работа состоит из двух этапов:

1. Визуально оценивается внешнее состояние защитных пыльников. Они должны быть полностью герметичны, надёжно зафиксированы крепёжными скобами и без следов смазки на пыльниках, сухость показывает надёжность сальников;
2. Для диагностирования состояния ШРУСов необходимо попытаться провернуть колесо, удерживая вал. Такая же операция проводится на внутреннем соединении с помощью вращения валов, как показано на видео. Любое движение и посторонние звуки, не соответствующие качению, свидетельствуют об износе в сочленениях, выработке подшипников или ослаблении крепежей.

Подготовка к работе

Появилась уверенность в непригодности подшипника, – необходимо немедленно заменить его на новый. Для этой цели потребуется:

• Подшипник с артикулом 6007.EE. Его заменители – 7701071133; 7703090428. Отечественный аналог: 180107 – 35*62*14.
• Масло для КП – до 150 мл. Механическая коробка заполнена на заводе маслом TRANSELF NFJ 75W-80; а КП с автоматикой — RENAULTMATIC D3 SYN либо ELFMATIC G3.
• Если работы ведутся на видавшем виды Мегане, желательно приобрести новый сальник. Трудность заключается в том, что размер девайса зависит от ВИН. Обычно продавцы предлагают сальники с параметрами 24,4х40х6. Однако на некоторых моделях стоят 24,4х38х6.
• Ступичная гайка – с большой долей вероятности (она в гараже должна быть всегда в запасе).

Замена опорных подшипников на Renault Megane 2

• 93 0 73k

• 157 11 164k

Для выполнения работы по замене подшипников стойки на Меган 2 Вам потребуются:

• Головки — на 18, 16, 13
• Ключи шестигранные — на 6 и 5
• Ключи (ключ) накидные — на 18, 16, 13
• Стяжки пружин либо «вязальная» проволока 1.5-2 мм (метров 10-15)
• Кувалдочка или молоток
• Отвертка шлицевая
• Небольшая металлическая щетка
• Балонный ключ
• Домкрат

Какой опорный подшипник ставить на Renault Megane 2 и когда менять?

Оригинальный номер 8200824774, средняя цена около 1580 руб.

• SNR M25508 — 515 руб.
• OPTIMAL F86335 — 803 руб.
• TORK TRK0513 — 395 руб.

Периодичность замены — каждые 15-20 тыс.км. Проверка — на каждом плановом ТО.

Домкратим машину и снимаем колесо. Видим пружину и стойку, очищаем щеткой места работы от грязи и ржавчины, продеваем проволоку зацепляя её за верхние витки пружины и продевая в отверстия нижней опоры пружины.

Далее 2 варианта, можно подставить второй домкрат под рычаг и выдавить его вверх, а можно просто подложить что то под рычаг и опустить машину, это нужно для того, сто бы сжать пружину.

Пружина сжата, завязываем проволоку, освобождаем рычаг.

Открываем капот, убираем уплотнительную резинку, вынимаем клипсы крепления, освобождаем и отгибаем пластмассу закрывающую верхнюю часть крепления амортизатора. Головкой на 18 или ключем срываем гайку крепления, но пока не откручиваем.

Ключём на 16 и шестигранником на 5 откручиваем стойку стабилизатора.

Срываем и откручиваем болт крепления амортизатора к поворотному кулаку, вынимаем его.

Выбиваем кулак вниз.

Подкладываем что нибудь под рычаг, например бруски в крепёжное отверстие заводим всё ту же проволоку для фиксации и предупреждения выхода шарниров и разрыва пыльников. И откручиваем ключем на 13 болты крепления опоры

Откручиваем ключем на 18 и шестигранником на 6 гайку крепления опоры.

Заменяем подшипник, следим за правильностью установки пружины.

Заводим стойку на место и крепим болтами опоры.

Вставляем низ амортизатора в поворотный кулак следя за совпадением направляющей и паза.

Подставляем домкрат и заводим всё на место, либо подставляем брусок под рычаг и опускаем машину не забыв убрать фиксацию.Добиваемся совпадения направляющей в отверстии.

Вставляем болт крепления (не забыв одеть на него направляющую тормозного шланга), закручиваем его и обкусываем проволоку которая стягивала пружину.

Опускаем домкрат и устанавливаем стойку стабилизатора на место.Контролируем затяжку болта — 105 Нм. Проверяем затяжку остальных крепежей и осматриваем пыльник шаровой опоры рычага (иногда соскакивает). Устанавливаем колесо.

Запчасти б/у для Renault Megane I (1995-2003)

Чтобы знать причину наверняка, попробуйте вывернуть колеса, освободить доступ к стойке и пошевелить ее монтировкой, руками может не получиться.

Легче выявить люфт на поддомкраченой машине.

Но шум может появиться и при вышедшем из строя амортизаторе Рено Меган. Необязательно, как многие утверждают, из него должно течь масло, хотя это тоже признак неисправности. Стук амортизатора проявляется на ямах и ухабах.

Задняя балка для Renault Megane KA0/1 Универсал 1.8 16V 115 л.с. id16234

Но основательно проверить его на современной машине простым качением вряд ли получится, разве что полностью вышедший из строя механизм гремит и издает стук. Раскачивая Renault Megane, не увлекайтесь и не повредите кузов. Закозлил зад, залез под машину, открутил тросы ручника от уравнителя предварительно надо снять элемент тепловой защиты глушителяотсоединил датчики АБС, попытался открутить задние тормозные трубки.

Тут меня ждала засада, левая трубка откручиваться отказалась видимо я слишком сильно затянул ее год назад, когда менял сталь на медь после задняя подвеска рено меган 1 универсал торсионная прогнившей стальнойотпилил ее болгаркой, тормозной шланг, видимо, придется поменять, заказал его на экзисте, на рынке купил новую трубку, лишних рублей в затратную часть мероприятия, пичалька: Наконец, пришла очередь собственно балки, очистил карщеткой болты рычагов, залил их антиржавчиной, начал откручивать, приложив немалые усилия, гайки поддались.

Открутил гайки, снял усилитель балки, предварительно задомкратив балку под опоры амортизаторов, потом аккуратными ударами кувалды по рычагам сдвинул их с места, опустил немного домкраты, и, алелуя, балка лежит на полу! Замена задняя подвеска рено меган 1 универсал торсионная задней балки рено Меган 2 Потом произвел с ней все вышеописанные операции.

Перепиленные СБ Вытащил рычаги, концы торсионов в ужасающем состоянии, резьбы для съемников просто. Сайлентблоков в моей подвеске просто не было, они вывалились!

Зато выжигать ничего не надо: Особых сложностей данные задачи в себе не таят, хотя разбираться в механике нужно, да и физические усилия потребуются. Смена только одного из пары допустима лишь в том случае, если она менялась недавно, и машина прошла после процедуры не больше 10 тысяч км. Замена сайлентблоков задней балки Renault Megane 2 можно проводить и без снятия колес.

Снятие и установка пружины и амортизаторной стойки передней подвески Рено Меган 2

Снятие

Установите автомобиль на двухстоечный подъемник.

Убедитесь, что цветовая маркировка пружин и амортизаторов автомобиля идентична маркировке запчастей.

Разблокируйте рулевое колесо.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите передние колеса.

Выкручиваем фиксатор пистона крепления крышки верхней опоры амортстойки

Вырежьте по линии отрыва и откиньте крышку

Ослабьте гайку крепления штока амортизатора к верхней опоре

Выверните три болта крепления верхней опоры амортстойки к кузову

Приподнимаем переднюю часть автомобиля, установите ее на надежные упоры и снимите колесо

Выкручиваем болт крепления поворотного кулака к амортстойке

Извлекаем болт вместе с держателем тормозного шланга

Если нет специального приспособления, то, удерживая амортстойку, сбиваем с нее ударами молотка поворотный кулак

Устанавливаем детали в обратном порядке. Гайку верхнего крепления стойки затягиваем на автомобиле, стоящем на земле.

Ремонт амортстойки

Детали амортстойки показаны на рисунке 1.

Снимаем амортстойку, как показано выше.

Устанавливаем приспособление для сжатия пружины

Отверните гайку штока, удерживая шток от проворачивания вторым ключом

Снимите верхнюю опору

Снимите опорную чашку

Снимаем резиновую прокладку с пружины

Снимаем буфер сжатия с защитным чехлом со штока амортстойки

Устанавливаем амортизатор вертикально и несколько раз опускаем до упора и поднимаем шток

Тем самым убеждаемся, что шток перемещается без провалов, заеданий и стуков. В противном случае заменяем его.

Устанавливаем детали в обратном порядке.

Гайку штока амортстойки затягивайте на автомобиле, стоящем на земле.

Установка

Закрепите приспособление для пружин в тисках.

Уберите приспособление для сжатия пружин.

Установка остальных компонентов производится в порядке, обратном снятию.

Закрепите провода датчика скорости вращения колеса, если они были отсоединены от держателя. Не перекручивайте тормозной шланг.

Затяните требуемым моментом:

– гайку крепления амортизаторной стойки к кузову (44 Нм);

– болты крепления амортизаторной стойки к поворотному кулаку (105 Нм);

4.8 Снятие и установка пружины и амортизаторная стойка передней подвески / Renault Megane 2

Снятие
Установите автомобиль на двухстоечный подъемник.

ВНИМАНИЕ
Убедитесь, что цветовая маркировка пружин и амортизаторов автомобиля идентична маркировке запчастей.

Разблокируйте рулевое колесо.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите передние колеса.
Отсоедините держатель проводов датчика скорости вращения колеса.
Отсоедините датчик скорости вращения колеса.
Отверните болты крепления направляющей колодок и подвесьте тормоз к кузову.

Рис. 4.24. Откручивание болтов крепления амортизаторной стойки: 1 – болты крепления направляющей колодок; 2 – болты крепления амортизаторной стойки

Открутие болты крепления амортизаторной стойки к поворотному кулаку (рис. 4.24).
Отсоедините нижний конец амортизаторной стойки от поворотного кулака, нажимая на последний.
Подвесьте поворотный кулак.

Рис. 4.25. Откручивание гайки крепления амортизаторной стойки к чашке: 1 – чашка

Открутите гайку крепления амортизаторной стойки к чашке с помощью шестигранного и накидного ключей (рис. 4.25).
Снимите чашку и амортизаторную стойку в сборе с пружиной.
Выберите подходящие чашки и установите их вместе с приспособлением для сжатия пружин на пружину.
Сжимайте пружину до тех пор, пока она не отойдет от чашек.

Рис. 4.26. Откручивание гайки крепления штока амортизаторной стойки

Отверните гайку штока амортизаторной стойки с помощью шестигранного и накидного ключей (рис. 4.26).
Отделите друг от друга детали, входящие в состав узла «амортизаторная стойка в сборе с пружиной».
Установка
Закрепите приспособление для пружин в тисках.

Рис. 4.27. Правильная установочная ориетация амортизаторной пружины

ПРИМЕЧАНИЕ Для облегчения установки новой пружины соблюдайте положение и ориентацию пружины и чашек приспособления (рис. 4.27).

Рис. 4.28. Установка пружины

Установите пружину в канавку чашки (рис. 4.28).

Рис. 4.29. Очередность установки деталей амортизационной стойки

Соблюдайте очередность установки деталей (рис. 4.29).
Обязательно замените гайку штока амортизаторной стойки.

Рис. 4.30. Установка новой гайки штока амортизаторной стойки

Затяните требуемым моментом 62 Н·м гайку крепления амортизаторной стойки на чашке пружины (рис. 4.30).
Разгрузите пружину.
Уберите приспособление для сжатия пружин.
Установка остальных компонентов производится в порядке, обратном снятию.

ВНИМАНИЕ
Закрепите провода датчика скорости вращения колеса, если они были отсоединены от держателя.
Не перекручивайте тормозной шланг.

Затяните требуемым моментом:
– гайку крепления амортизаторной стойки к кузову (44 Н·м) ;
– болты крепления амортизаторной стойки к поворотному кулаку (105 Н·м);
– колесные болты (105 Н·м).

Пошаговый мануал

1. Выворачивание гайки ступицы. Для выполнения перехода необходим накидной ключ №30 с удлиненной рукоятью.Возможные альтернативные варианты – при неудачных попытках провернуть гайку, ее пытаются «сорвать: легкими ударами молотка по зубилу, приставленному под острым углом к грани гайки у самого ребра, в направлении против часовой стрелки. Изредка возникают ситуации, когда проще гайку разрубить.
2. Когда гайка выкручена на 2-3 витка, поддомкрачивают авто, и завершают операцию на висящей ступице (после снятия колеса). Выворачивают болты суппорта переднего тормоза и фиксируют его на снятом колесе или пружине.
3. Отсоединяют датчик АБС и выворачивают винты (с потайными головками, звездчатыми шлицами) из тормозного диска. Далее высвобождают пальцы наконечников рулевых тяг и выдавливают их из поворотного кулака.
4. Теперь выкручивают амортизаторную стойку. После выполнения этой операции полуось провисает, ее необходимо закрепить. Снимают (выпрессовывают) палец шаровой опоры.

Вынимают вал из коробки, пытаясь сохранить в целости пыльник. Желательно предварительно его снять, выкрутив три винта. Мануал производителя рекомендует разъединить валы полуоси – приводной и сателлит перед демонтажем. Для этой цели выколоткой сечением 4 мм нужно выдавить стопорные штифты.
Все снятые детали промывают, сушат. Затем из поворотного кулака с помощью удлиненного съемника выдавливают подшипник. Не исключено, что вместо целой детали валу будут смонтированы отдельные элементы – обоймы, кольца. Выпрессовывают все, затем снимают стопорную шайбу с помощью круглогубцев.
Новый подвесной подшипник запрессовывают, используя в качестве оправки снятый. Ставят на место стопорное кольцо, фиксирующее деталь в поворотном кулаке. При заведении валов полуоси в гнездо КПП необходимо соблюдать их горизонтальность. Если привод и сателлит были разъединены, их монтируют следующим образом: совмещают крепежные отверстия, а потом заводят и забивают фиксаторы.
Смазывают хвостовик полуоси циатимом и надевают на него поворотный кулак. Чтобы подвесной подшипник занял в узле нужное место, допускается в качестве натяжителя использовать ступичную гайку. В этом случае, после предварительного навинчивания, гайку выкручивают и затягивают вновь.

Устанавливают на место стойку: крепеж затягивают с моментом 170Нм. Болты вдвигают в гнезда спереди – назад. Гайки располагают со стороны салона, а не радиатора. Теперь вдвигают пальцы шаровой опоры и рулевого наконечника в предназначенные для каждой детали отверстия. Накручивают гайки с нагрузкой 25 Нм.
Ставят на место детали тормозной системы – диск и суппорт, затягивают гайку ступицы до 250 Нм по динамометру.

С этого момента работу по замене подшипника можно считать законченной. Осталось только восполнить уровень масла в трансмиссии Рено и привести в порядок рабочее место. Машина готова к эксплуатации.

Источник

Снятие и установка пружины и амортизаторная стойка передней подвески

Снятие и установка пружины и амортизаторная стойка передней подвески Renault Megane 2

Установите автомобиль на двухстоечный подъемник.

Убедитесь, что цветовая маркировка пружин и амортизаторов автомобиля идентична маркировке запчастей.

Разблокируйте рулевое колесо.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите передние колеса.

Отсоедините держатель проводов датчика скорости вращения колеса.

Отсоедините датчик скорости вращения колеса.

Отверните болты крепления направляющей колодок и подвесьте тормоз к кузову.

Рис. 4.30. Установка новой гайки штока амортизаторной стойки

Затяните требуемым моментом 62 Н·м гайку крепления амортизаторной стойки на чашке пружины (рис. 4.30).

Уберите приспособление для сжатия пружин.

Установка остальных компонентов производится в порядке, обратном снятию.

Закрепите провода датчика скорости вращения колеса, если они были отсоединены от держателя.

Не перекручивайте тормозной шланг.

Затяните требуемым моментом:

– гайку крепления амортизаторной стойки к кузову (44 Н·м) ;

– болты крепления амортизаторной стойки к поворотному кулаку (105 Н·м);

– колесные болты (105 Н·м).

Основные признаки

Потребности в замене привода, пыльников могут проявляться при движении Рено Меган 2. Существуют основные признаки неисправностей:

• Чрезмерный шум чаще всего свидетельствует о необходимости замены промежуточного подшипника. В более редких случаях потребуется затянуть разболтавшиеся гайки;
• Вибрации возможны после серьёзных ударов по колесу, приводящих к деформациям валов привода. Требуется поменять привод, сальник, подшипник;
• Наблюдается постоянный уход с заданной траектории, управляемость заметно ухудшилась. Все это говорит о том, что правый или левый внешние ШРУС изношены. Подшипники выработали свой ресурс.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

• Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
• Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

• СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
• С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
• ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

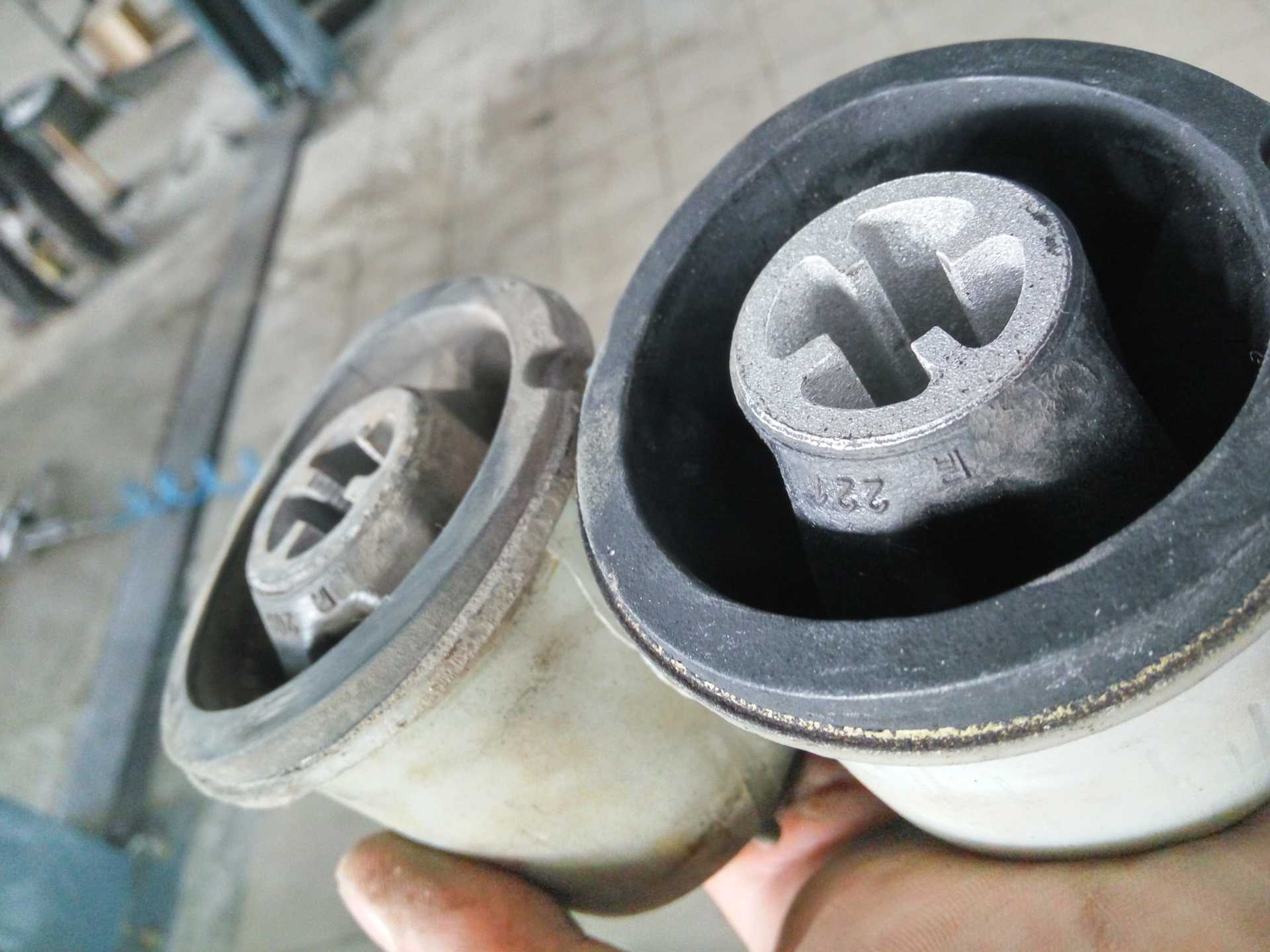

Как поменять сайлентблоки на задней балке «Рено-Меган 2»

Это ожидает практически всех владельцев легковых автомобилей, в том числе и Рено Меган 2. Замена сайлентблоков задней балки Рено Меган 2 обычно производится при пробеге 100 тысяч км, а иногда и более. Это зависит от условий эксплуатации машины, качества используемых деталей, других факторов. Как определить момент выхода их из строя? Об этом сообщит появление характерных и довольно неприятных стуков в районе задних колёс.

Многие владельцы машин для диагностики и ремонта обращаются в специализированные мастерские, однако если вы уверенно держите в руках слесарный инструмент, можно самостоятельно выполнить замену сайлентблоков задней балки для Рено Меган 2, что позволит получить экономию средств, но понадобится приложение физического усилия, а также знание устройства автомобиля.

Замена задних амортизаторов Рено Меган 2

Приветствую. Произведем замену задних амортизаторов на Рено Меган 2.

Инструменты:

• домкрат
• лопатка для демонтажа пластиковых деталей
• металлическая щетка
• проникающая смазка
• головка на шестнадцать, восемнадцать
• вороток

Артикул:

• Для европейских Меган 2 рекомендую SACHS — 313448
• Для Меган 2 (седан) турецкой сборки, покупайте только оригинальные задние амортизаторы — 8200869345

Пошаговая инструкция

1. Лопаткой подковыриваем клипсу крепления пластикового кожуха и отводим его вниз.

2. Очищаем от грязи нижний болт крепления амортизатора.

3. Брызгаем резьбовое соединение проникающей смазкой.

4. Откручиваем нижний болт крепежа заднего амортизатора. После откручивания, наживляем гайку на болт на несколько витков резьбы.

5. Домкратом приподнимаем колесо чтобы немного сжать пружину и ослабить нагрузку на амортизатор.

6. Открываем багажник, сдвигаем коврик, и видим болты крепления задних амортизаторов.

7. Откручиваем верхний болт крепления заднего амортизатора на котором вы ранее открутили нижний болт крепежа и ослабили амортизатор с помощью домкрата.

8. Откручиваем гайку которую вы наживляли и вынимаем амортизатор.

9. Ставим амортизатор и просим помощника чтобы он наживил верхний болт.

10. После того как наживили амортизатор на верхний болт, сдавливаем его немного, вставляем в ухо на балке и наживляем гайку.

11. Сверху у нас амортизатор наживлен, значит опускаем колесо и затягиваем нижний болт крепежа амортизатора.

12. После затяжки болта одеваем кожух на место и закрепляем его клипсой.

13. Переходим в багажник и затягиваем верхний болт.

11.6 Снятие, переборка и установка нижнего рычага передней подвески / Renault Megane

Снятие, переборка и установка нижнего рычага передней подвески

СНЯТИЕ

1. Заблокируйте задние колеса, взведите ручной тормоз, поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите переднее колесо. 2. Действуя, как описано в Разделе Снятие и установка переднего стабилизатора поперечной устойчивости, отсоедините концы стабилизатора от нижних рычагов подвески, затем ослабьте крепежные зажимы и поверните стабилизатор так, чтобы он отошел от рычагов. 3a. Отверните болт, крепящий растяжку (где имеется) к лонжерону переднего крыла, и гайку, крепящую ее к нижнему рычагу. 3b. Снимите растяжку (обратитесь к иллюстрациям). 4. Снимите гайку и болт зажима, крепящего шаровый шарнир нижнего рычага подвески к поворотному кулаку (обратитесь к сопроводительной иллюстрации). Ослабьте шарнирные болты нижнего рычага, затем аккуратно отделите шаровый шарнир от поворотного кулака, стараясь не повредить защитные чехлы приводного вала. Снимите пластмассовую защитную пластину, установленную на стержень шарового шарнира. 5. Снимите два шарнирных болта и их гайки и извлеките нижний рычаг из-под автомобиля.

ПЕРЕБОРКА

1. Очистите нижний рычаг и область вокруг его креплений и осмотрите его на наличие трещин и других повреждений, а также на деформацию. На некоторых моделях к рычагу крепится скобами щиток, отклоняющий воздух к тормозному диску; его также необходимо снять. Убедитесь, что шаровый шарнир нижнего рычага перемещается свободно и ровно и что защитный чехол шарнира не потрескался. Осмотрите шарнирные болты на наличие потертостей и признаков износа. Замените компоненты по мере необходимости. 2. Осмотрите втулки шарнирных болтов нижнего рычага. Если они изношены или растрескались, замените втулки. Зафиксируйте нижний рычаг и вытесните втулку с помощью гнезда, которое должно опираться только на ее твердый внешний край. Не снимайте с рычага обе втулки сразу, иначе новые втулки невозможно будет правильно разместить. Тщательно очистите отверстие в рычаге от грязи и смазки и сточите в нем все задиры и неровности, которые могли бы помешать установке нового компонента. Нанесите на внешний край новой втулки небольшое количество подходящей смазки. Установите втулку в рабочее положение, так чтобы расстояние между внутренними торцами втулок составило 147 мм (обратитесь к сопроводительной иллюстрации). Сотрите избыток смазки и повторите процедуру на оставшейся втулке.

УСТАНОВКА

1. Выведите нижний рычаг в рабочее положение и вставьте шарнирные болты (от задней части автомобиля). Установите гайки и затяните их вручную. 2. Установите пластмассовую прокладку на шаровый шарнир нижнего рычага, затем вставьте стержень шарнира в поворотный кулак. Установите стяжной болт и затяните крепежную гайку приведенным в Спецификациях усилием. 3. Где имеется, установите растяжку на передний шарнирный болт рычага. Установите болт крепления и гайку и затяните их пока только вручную. 4. Действуя соответственно описанию в разделе Снятие и установка переднего стабилизатора поперечной устойчивости, подсоедините концы стабилизатора поперечной устойчивости к нижним рычагам и слегка затяните крепежные болты. 5. Установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием. 6. Раскачайте автомобиль, чтобы отрегулировать положение компонентов нижнего рычага и стабилизатора. Затяните шарнирные болты нижнего рычага приведенным в Спецификациях усилием, затем затяните гайки и болты зажимов стабилизатора. По окончании, затяните крепежную гайку и болт растяжки рычага (где имеется).

Замена рычагов и сайлентблоков Megane 3 Scenic 3

Ремонт передней подвески. Замена рычагов.

Замена рычага, и особенности рычага на данном Рено Меган 2

Замена сайлентблоков передних рычагов. Рено Меган.

Замена передних рычагов подвески Renault Scenic 3

Как сделать замену амортизаторов и пружин подвески Renault Megane

Выход из строя амортизаторов или пружин подвески Рено Меган приводит к ухудшению управляемости транспортным средством, к риску и повышению шансов попасть в ДТП.

Производить замену амортизаторов и пружин подвески Renault Megane следует при первых признаках неисправности:

• Визуальное обнаружение подтеков масла на амортизационной системе Рено Меган.
• Появление глубокой коррозии на опорах и поршневом штоке.
• Визуальное наблюдение деформирования амортизаторов.
• При прохождении поворотов, слышится стук, одновременно снизилась устойчивость Renault Megane.

Перед проведением замены амортизационной системы Рено Меган следует знать, что рекомендуется всегда выполнять работу попарно, то есть, одновременно заменять механизмы на двух передних или на двух задних колесах.

1. Технология замены передних амортизаторов и пружин подвески Рено Megane. Перед началом запланированной процедуры потребуется приподнять переднюю часть авто, установить ее на опоры и демонтировать колеса.

Замена передних амортизаторов Renault Megane происходит следующим образом:

• С помощью подходящего ключа откручивается два болта, которые удерживают стойку амортизатора на поворотном кулаке.
• Для отсоединения рулевого наконечника Рено Меган потребуется применить съемник. Если его нет под рукой, то подойдет обычная монтировка.
• Пережимается и отсоединяется шланг подачи жидкости от системы тормозов.
• Откручиваются гайки, которые фиксируют верхнюю подушку амортизаторов Рено Меган.
• Амортизационная стойка в сборе достается из арки.
• Стягивается пружина, освобождается опорная чашка.

Для окончательного разбора амортизационной системы Рено Меган потребуется открутить на ней гайку, расположенную в центре. Это позволить демонтировать пылевую защиту, пружину, саму стойку и отбойник – если требуется заменить только пружину. Процедура сбора переднего амортизатора Renault Megane происходит в обратном порядке.

2. Технология замены задних амортизаторов и пружин подвески Рено Меган. Перед проведением работ задняя часть авто приподнимается, устанавливается на опоры, под передние колеса ставятся башмаки.

Замена задних амортизаторов Renault Megane происходит следующим образом:

• Откручивается болт, который фиксирует нижнюю часть амортизатора к мосту автомобиля.
• Извлекается втулка и откручивается гайка, фиксирующая амортизатор Рено Меган к кузову транспортного средства.
• Демонтируется амортизатор. Замена пружины Renault Megane происходит точно также, как и в случае с передними амортизационными системами.
• Установка новых элементов происходит в обратном порядке.

Если устанавливаются неоригинальные амортизаторы Renault Megane, то каждый автолюбитель индивидуально выбирает жесткую или мягкую подвеску для своего транспортного средства.

голоса

Рейтинг статьи

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.

Задняя балка Рено Меган. Замена сайлентблоков

Автомобиль Renault Megane у которой мощность начинается от 90 лошадиных сил, имеет заднюю подвеску с поперечной балкой, которая соединена двумя сочлененными торсионами. Со временем эта балка Рено Меган 2 может выйти из строя, когда именно это случится предугадать практически невозможно. Чаще всего из строя выходят сайлентблоки, понять что их нужно менять можно по глухому и неприятному стуку в задней подвеске.

В автосервисе замена сайлентблоков стоит от двух тысяч рублей. Но если есть небольшой навык и необходимый инструмент все работы можно произвести самостоятельно, так как эта процедура не такая сложная как может показаться на первый взгляд, но при этом довольно трудоемкая, так как требует от автовладельца определенных физических усилий.

Стоит знать что этот элемент подвески меняется в паре, так как согласно техническим рекомендациям выработка у них должна быть одинаковая. Менять только один из пары можно лишь в крайних случаях, например если замена производилась недавно.
