Как прокачать сцепление своими руками

Причины неисправности привода сцепления:

• Заедание, надрыв или разрыв троса механического привода
• Повреждение системы рычагов
• Нарушения функционирования гидравлической системы

Признаки неисправности маховика

Маховик неисправен если двигатель периодически глохнет и перегревается. Помимо этого, если передача крутящего момента выполняется только на низких оборотах или же в салоне ощущается вибрация, то ключ проблемы тоже маховик.

Рассмотрим несколько причин замены этой детали

Двухмассовый маховик (ZMS) становится неисправен в результате перегрева, который может появляться в результате неправильной эксплуатации автомобиля. Например, в результате пробуксовки происходит перегрев механизма и иссушение смазки, из-за чего маховику приходится работать при сильном трении. Следствие этого – рывки во время переключения передач. При визуальном осмотре это проблему можно выявить по изменению окраса металла или появлению трещин на нем.

Двухмассовый маховик Sachs

Износился первичный маховик. Этот происходит вследствие перегрузок передач, из-за чего внутренние запчасти могут разрушаться, ZMS выходит из строя. Если при осмотре замечена проступающая смазка, то проблема в этом.

Внутренние детали вторичного маховика износились. Первопричина этого – выход из строя выжимного подшипника, находящегося между первичным и вторичным маховиком. Происходит общее нагревание механизма, что снижает действие смазки и заставляет детали работать в сухую.

Произошла блокировка ZMS. Если маховик неисправен, то значит при монтаже были использованы слишком длинные крепежные болты. Это приводит к блокировке и первичного, и вторичного маховика, что приводит к потере амортизации, появлению скрежет и шум при нажатии.

Неисправности цилиндра сцепления. Данная проблема не считается серьезной. Наиболее распространенные неисправности это: утечка жидкости и попадание воздуха.

Механический износ составляющих компонентов цилиндра.

При попадании воздуха в соединительных шлангах и уплотнительных манжетах могут появиться микротрещины.  Если это произошло, не стоит паниковать. Для ликвидации этой проблемы потребуется прокачать систему. Прокачка не требует специальных навыков и инструментов, она знакома почти всем владельцам собственного транспорта.

Возможно ли самостоятельно определить неисправность главного цилиндра сцепления? Разумеется. Чтобы это сделать, нужно определить место протечки. Для этого обычно в цилиндр подливается тормозная жидкость. Утечка может быть опасна следующим: невозможно будет разорвать связь колес с двигателем, что может стать причиной аварии. Причину протекания не всегда можно определить при обычном осмотре с подливанием тормозной жидкости. Если проблема кроется непосредственно в цилиндре, то необходимо будет разбирать механизм. Однако если протекают соединительные патрубки, то не стоит переживать, ведь их можно легко заменить.

Неисправность привода сцепления

Такие неисправности могут возникать в автомобилях с механическим тросовым видом сцепления. Проблемы могут быть следующие:

• Регулировка троса нарушена
• Произошел разрыв или надрыв (закусывание) троса

Регулировка троса сцепления

Регулировать трос следует с помощью специальной гайки, которая позволяет настраивать отметку троса. К этой процедуре следует подходить серьезно, ведь неправильная регулировка может привести либо к ослаблению троса, либо к его чрезмерному натяжению.

Основная причина разрыва троса – коррозия. В результате разрыва сцепление перестает работать.

Закусывание или же, другими словами, надрыв троса – еще одна причина почему сцепление может перестать работать. Если металлические нити троса начинают стопорить перемещение, упираясь в оплетку, то управление автомобилем значительно усложняется. Могут плохо выжиматься или же не возвращаться в исходное положение педали.

Нагладно об регулировке троса можно посмотреть в видео:

Ошибки при прокачке сцепления

Те, кто выполняет такую работу впервые могут допустить ряд ошибок. Из‐за этого выгнать воздух из системы не получится или работа узла ухудшится еще больше. Самыми распространенными проблемами бывают следующие.

Падение уровня жидкости

Владелец авто так увлекается выходящими через шланг пузырьками, что не замечает, как в расширительном бачке ТЖ уходит сильно низко и контур «захватывает» новую порцию воздуха. Тогда проделанная работа теряет смысл и все приходится повторять заново.

Прокачка только один раз

Еще одна распространенная ошибка — выполнение только одного цикла.

Неприятный хруст и другие симптомы могут остаться при нажатии на педаль.

Неправильный выбор жидкости

Нередко новички ошибаются при выборе DOT‐жидкости. В результате происходит смешивание разных жидкостей, что приводит к изменению состава. За неопытность приходится расплачиваться протеканием соединения и шлангов, поскольку смешанный состав может быть еще более агрессивным, чем первоначальный. Эксплуатация системы приведет к ускоренной коррозии металлических элементов и сокращению общего ресурса гидропривода.

Проведение работы на не отрегулированном сцеплении

Если стравливать воздушные пробки на не отрегулированном приводе, то вся работа может оказаться бесполезной.

Но владелец машины подумает, что с системой все в порядке и начнет искать причину неисправности в другом месте.

Банальные ошибки

Среди простых нарушений при работе встречается разлитие лужи тормозной жидкости под авто. Это происходит из-за отсутствия приемной емкости и шланга, когда давление просто стравливается через открученный спускник. В гараже такое пятно затруднит отслеживание протекания других систем (масла двигателя, КПП, антифриза из радиатора и пр.).

Нередко новички теряют при прокачке резиновый колпачок, защищающий спускное отверстие от засорения. Поскольку оно остается мокрым и расположено в нижней части авто, после процедуры к нему легко прилипает дорожная пыль во время езды. Выполнить прокачку в следующий раз будет уже проблематично. Ввиду всего этого лучше обращаться за услугой к профессионалам.

Источник

За счёт какой детали осуществляется прокачка и где эта деталь установлена?

Прокачку осуществляется только через штуцер который специально нужен для прокачки сцепления на автомобиле, а располагается данный штуцер на рабочем цилиндре сцепления который в свою очередь можно очень легко увидеть заглянув под днище автомобиля, или же посмотрев сверху в подкапотное пространство.

Когда нужно прокачивать сцепление?

Прокачка осуществляется только в тех случаях, если. При нажатии до упора на педаль сцепления, сцепление не полностью выключается, к примеру вы выжали педаль, включили первую передачу и не успели ещё убрать ногу с педали как машина уже едет, вот это и называется не полное выключение сцепления в народе говориться что сцепление ведёт. А также если был ремонт, замена цилиндров.

Прокачивают сцепление для чего? Для того чтобы убрать воздух из цилиндров или правильнее говорить, чтобы убрать воздух из тормозной жидкости, а иначе если в тормозной жидкости которая находится в цилиндрах будет присутствовать воздух, то и сцепление так как надо работать не будет, как уже было отмечено ранее оно не будет полностью выключаться, а так же ход педали может быть очень лёгким, поэтому после обнаружении данных неисправностей, рекомендуется прокачать систему да поскорее, потому что с неполностью работоспособным сцеплением ездить опасно, так как при экстренном торможении автомобиль при выжимании сцепления будет сам ещё в добавок катиться в перёд, так как сцепление будет неполностью выключаться!

Как прокачать сцепление на ВАЗ 2101-ВАЗ 2107?

Помните всегда то, что заниматься прокачкой сцепления нужно вдвоем в автомобиле, потому что без помощи постороннего человека в таком дело сложно обойтись, но всё же выход есть, поэтому если вы собрались один прокачивать сцепления тогда сперва прочтите всю статью чтобы хоть визуально понимать как это делается, а затем запустите видео-ролик который расположен в самом конце статьи, так вот в этом ролике показывается наглядный процесс прокачки сцепления, выполняемый всего лишь одним человеком!

А так же всю работу лучше всего проделывать на яме, потому что это намного проще и удобнее, но если её нет то можно работу проделать и без неё просто это будет чуть проблематично!

1) В самом начале операции залейте новую тормозную жидкости в бачок сцепления, а после заверните этот бачок пробкой.

2) Следом возьмите в руки небольшой шланг и оденьте его одним концом на штуцер рабочего цилиндра.

3) Затем попросите помощника сесть в салон машины и нажать около 5 раз на педаль сцепления, на последний раз пусть он оставит педаль полностью нажатой.

Попросите помощника чтобы он нажимал на педаль сцепления резко и с интервалом в нажатиях 3 сек!

4) А вы в это время, пока помощник удерживает педаль нажатой подготовьте пустую ёмкость в которую будете сливать тормозную жидкость с пузырьками, и после чего опустите в эту ёмкость другой конец шланга.

5) После чего ослабьте гаечным ключом затяжку штуцера и в это время в ёмкость которую вы держите, начнёт сливаться тормозная жидкость с пузырьками.

Как вы уже поняли и об этом уже говорилось ранее — пузырьки это воздух который не должен присутствовать в тормозной жидкости никогда, а иначе система начнёт неисправно работать, в общём продолжаем!

6) Теперь дождитесь пока бачок сцепления в котором находиться тормозная жидкость практически полностью не опустошится и сразу же затем заверните натуго прокачной штуцер, а помощник пусть уберет ногу с педали.

Обязательно обратите внимание на слова: ″Практически полностью не опустошится», поэтому не надо ждать пока вся жидкость из бачка выйдет, она не в коем случае не должна падать меньше 15 мм, а иначе вы будете производить прокачку сцепления очень долгое время и скорее всего система даже не прокачается если так делать, потому что когда жидкость полностью опустошается из бачка, за это время в систему начинает попадать воздух, в связи с этим гидропривод сцепления повторно разгерметизируется что и проведёт к постоянной прокачке!

7) Теперь как вы уже поняли, когда уровень дойдёт практически до самого низу, то прекратите операцию по прокачке завернув при этом прокачной штуцер а помощник убрав ногу с педали, и после чего снова долейте жидкость в бачок и повторите всю операцию по прокачке снова.

Воздух в сцеплении: как прокачать

Начнем с того, что прокачка сцепления напоминает прокачку тормозов при попадании воздуха в гидравлическую систему в результате неисправностей или в рамках плановой замены тормозной жидкости. Кстати, справка для новичков — в гидроприводе сцепления также используется тормозная жидкость.

Для прокачки сцепления с помощником потребуется подготовить:

• тормозную жидкость
• набор инструментов;
• емкость для слива тормозной жидкости
• шланг, который подойдет к сливному штуцеру по диаметру;

Обратите внимание, если сцепление прокачивается самостоятельно (без посторонней помощи), также нужен упор для дополнительной фиксации педали сцепления. Еще желательно использовать шланг, который является прозрачным. Это позволит эффективнее контролировать выход воздуха из системы

Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки

Это позволит эффективнее контролировать выход воздуха из системы. Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки.

Итак, перед тем, как прокачивать, нужно сначала выполнить регулировку сцепления. Если сцепление предварительно не отрегулировать, прокачать его не получится, так как может не быть свободного хода толкателя поршня главного цилиндра. Чтобы было понятно, поршень и толкатель по факту являются запорным клапаном.

Если не будет свободного хода, клапан окажется перекрытым. Похожая ситуация возникает в случае, когда неисправна оттяжная пружина. Это приводит к тому, что педаль сцепления при переходе в конечное верхнее положение заедает.

Выполнив все рекомендации и регулировки, можно переходить к прокачке:

• На начальном этапе следует в бачок главного цилиндра необходимо налить тормозную жидкость (уровень выдерживать не ниже 2 сантиметров от верхнего края). Наливать жидкость в бачок лучше через фильтр-сетку, чтобы избежать попадания в систему мусора, посторонних частиц и т.д.
• Следующим шагом становится снятие резинового колпачка, расположенного в верхней части корпуса ПГУ, с перепускного клапана. Далее на клапан надевается резиновый шланг.
• Свободный конец шланга опускается в емкость (достаточно емкости с объемом 0.5 литра), куда предварительно следует залить 200-250 мл тормозной жидкости.
• Теперь нужно отвернуть перепускной клапан на 1 оборот, после чего потребуется до упора нажать на педаль сцепления (на педаль жмет помощник или ставится упор). Далее следует выждать, пока пузырьки воздуха не перестанут выходить из шланга в емкость.
• Параллельно следует наблюдать за тем, чтобы уровень тормозной жидкости в бачке не опускался ниже 3 сантиметров. Если заметно понижение, жидкость следует долить.
• После того, как пузырьки воздуха прекратили выходить в емкость, нужно завернуть перепускной клапан с рекомендуемым усилием. В случае если прокачка осуществляется без помощника, упор с педали сцепления можно убрать.
• Завершающим этапом становится снятие шланга со штуцера, после чего обратно надевается колпачок. Также следует проверить уровень жидкости в бачке, доливая жидкость и доводя ее уровень до отметки не более 2 см от верхнего края.

Добавим, что часто за один подход качественно прокачать сцепление не получается. Как показывает практика, процедуру оптимально повторить несколько раз (2-3). После каждого нажатия на педаль сцепления перепускной клапан нужно заворачивать, затем отпускать педаль и повторять указанные действия. Такой подход позволяет быстро и эффективно удалить воздух выходит из системы.

По окончании остается проверить работоспособность сцепления после прокачки. Чтобы это сделать, следует выжать до упора педаль сцепления, после чего проверяется ход толкателя поршня (в соответствии с нормой для конкретного автомобиля). Если заметны отклонения, требуется дополнительно провести регулировку сцепления.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

2278-11-2-05

…и немного (на 4–6 мм) сдвигаем наконечник трубки с переходника.

При этом часть тормозной жидкости вытесняется в емкость. После того как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник. После этого помощник может отпустить педаль сцепления. Повторяем эту операцию несколько раз.

Снимаем шланг и надеваем на штуцер защитный колпачок.

При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Существует более простой вариант замены тормозной жидкости в гидроприводах тормозов. Такой способ не требует присутствия помощника. При этом способе желателен некоторый запас тормозной жидкости (не менее литра).

Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободный проход между бачком с тормозной жидкостью в подкапотном пространстве и тормозными цилиндрами всех четырех колес.

Откачиваем резиновой грушей или шприцем тормозную жидкость из бачка. Доливаем новую жидкость до верхней кромки. Для ускорения процесса (чтобы выпускать жидкость из всех цилиндров сразу) желательно подобрать четыре отрезка трубок, плотно надевающихся на штуцеры прокачки всех цилиндров. Свободные концы трубок опускаем в прозрачные бутылки небольшой емкости.

Отворачиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убывание жидкости из бачка, расположенного на тормозном цилиндре, и незамедлительно пополняем бачок. Наблюдаем нарастание уровня жидкости в бутылках, расположенных возле колесных тормозных цилиндров.

Необходимо несколько раз переместиться от положения наблюдения за истечением жидкости из штуцеров тормозных цилиндров в положение, когда можно проконтролировать и пополнить уровень жидкости в бачке, расположенном на тормозном цилиндре, чтобы не допустить осушения бачка.

Обычно наиболее быстро уровень растет в бутылках, в которые опущены шланги, идущие от тормозных цилиндров передних колес. Как только в бутылке у одного из передних колес окажется около 200 мл жидкости, заворачиваем и затягиваем штуцер этого цилиндра. Далее дожидаемся такого же результата у цилиндра другого переднего колеса и также заворачиваем его штуцер прокачки. Завершить процесс можно после того, как через штуцер каждого заднего колеса выйдет по 200–250 мл жидкости.

Убеждаемся в герметичной затяжке всех штуцеров. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.

[Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 60 000/120 000 км пробега]

Renault Duster: замена жидкости в гидроприводах тормозов и сцепления

Прокачка CSC гидравлического выжимного подшипника сцепления

После соединения коробки передач и двигателя необходимо заполнить гидравлическую систему сцепления тормозной жидкостью типа DOT 3 или DOT 4

Внимание — DOT 5.1 запрещён. Затем необходимо произвести процедуру прокачки системы сцепления

Удаление воздуха из системы зависит от положения выпускного клапана и от того, расположен ли он на CSC или на гидроприводе.

Если выпускной клапан находится на кабеле:

1. прокачка гидравлической системы выполняется с помощью устройства для прокачки тормозов. Присоедините устройство к выпускному клапану, который необходимо ослабить, открутив его на 2-3 оборота. Прибор нужно установить на максимум 2 бара и оставить включённым.

Гидравлическая система считается правильно прокачанной если жидкость течёт чистой и без воздушных пузырьков

Обратите особое внимание на то, чтобы во время прокачки было обеспечено необходимое количество тормозной жидкости в расширительном баке

В то время, когда устройство подключено к гидравлической системе, нельзя нажимать педаль сцепления;

2. для механической прокачки системы требуется 2 человека.

Соедините расширительный бачёк с выпускным клапаном и медленно нажимайте и придерживайте педаль сцепления. Открутите клапан до момента появления воздуха и/или жидкости. Немного закрутите клапан. Медленно отпустите педаль сцепления. Подождите несколько секунд и повторите эти действия по крайней мере 15 раз.

Система CSC прокачана правильно, если в вытекающей жидкости нету пузырьков воздуха.

Прокачиваем сцепление (CSC) с помощью выпускного клапана

Если выпускной клапан расположен на CSC, то после присоединения расширительного бачка нужно несколько раз нажать и отпустить клипс, чтобы освободить кабель. Вытяните провод примерно на 5 мм.

Для того, чтобы освободить систему от воздушных пузырьков, медленно нажимайте и придерживайте педаль сцепления до тех пор, пока гидравлическая жидкость проходит через клапан. Повторите это около 20 раз.

Затем вожмите провод примерно на 5 мм. Нажмите и отпустите клипс, и поместить его обратно в исходное положение. Снимите расширительный бачёк с выпускного шланга и оденьте крышку. CSC необходимо пометить в правильное положение и установить соответствующую прокладку, которая (прилагается в комплекте) (например уплотнение входного вала коробки передач).

CSC и его компоненты

• Гидравлическая насадка для подключения кабеля
• Выпускной клапан
• Уплотнение соединённое с поршнем уплотнение из анодированного алюминия
• Гидравлическая цельная камера
• Пластмассовый корпус
• Поверхность стыка подшипника
• CSC с защитными элементами a, b
• CSC с защитой от «сухого хода»

Рекомендация: замену CSC необходимо производить вместе с комплектом сцепления

Поделитесь информацией с друзьями:

Неисправности гидропривода сцепления ВАЗ 2107

Некорректная работа гидравлического привода приводит к нарушению функционирования всего механизма сцепления.

Сцепление выключается не полностью (муфта «ведёт»)

Если наблюдается затруднённое включение первой скорости, а задняя передача не включается или тоже включается с трудом, необходимо произвести регулировку рабочего хода педали и хода штока РЦС. Поскольку зазоры увеличены, их нужно уменьшить.

Сцепление включается не полностью (муфта «буксует»)

Если при резком нажатии на педаль газа автомобиль разгоняется с трудом, теряет мощность на подъёмах, увеличивается расход топлива, а двигатель перегревается, нужно проверить и отрегулировать рабочий ход педали и расстояние перемещения штока рабочего цилиндра. В этом случае зазоров нет, поэтому их необходимо увеличить.

Муфта работает «рывками»

Если при трогании с места машина дёргается, причиной этого может быть неисправность возвратной пружины ГЦС или РЦС. К таким же последствиям может привести насыщение рабочей жидкости пузырьками воздуха. Следует найти причины нестабильной работы гидравлики управления сцеплением и устранить их.

Педаль проваливается и не возвращается

Причиной проваливания педали обычно является недостаточный объём эксплуатационной жидкости в бачке из-за её утечки в рабочем (чаще) или главном цилиндре. Основная причина этого — повреждение защитного колпачка и проникновение внутрь цилиндра влаги и грязи. Резиновые уплотнения изнашиваются, и между ними и стенками цилиндра образуются щели. Через эти щели жидкость начинает вытекать наружу. Следует заменить резиновые элементы, добавить жидкость в бачок до необходимого уровня и удалить из системы воздух с помощью прокачки.

Регулировка хода педали и толкателя рабочего цилиндра

Свободный ход педали регулируется ограничительным винтом и должен составлять 0,4–2,0 мм (расстояние от верхнего положения до упора толкателя в поршень главного цилиндра). Для установки необходимого зазора ключом ослабляется контргайка винта, а затем вращается сам винт. Рабочий ход педали должен составлять 25–35 мм. Отрегулировать его можно толкателем рабочего цилиндра.

Для регулировки положения педали сцепления с помощью ограничительного винта потребуется мерная линейка и ключ на 10

Длина толкателя рабочего цилиндра напрямую влияет на зазор между торцом выжимного подшипника и пятой корзины, который должен составлять 4–5 мм. Для определения величины зазора нужно снять с вилки выжимного подшипника возвратную пружину и рукой подвигать саму вилку. Вилка должна перемещаться в пределах 4–5 мм. Для регулировки зазора следует ключом на 17 ослабить контргайку, одновременно придерживая регулировочную гайку ключом на 13. В процессе регулировки толкатель должен быть зафиксирован. Для этого у него есть лыска под ключ 8 мм, за которую удобно зацепиться щипцами. После выставления требуемого зазора контргайка затягивается.

Регулировка длины штока рабочего цилиндра позволяет изменить зазор между выжимным подшипником и пятой корзины, а также величину рабочего хода педали сцепления

Как устранить неисправности

Когда сцепление не работает, эксплуатировать
автомобиль некомфортно и дальние поездки придется отложить. Даже езда на
короткие дистанции в некоторых случаях может привести к повреждению деталей
КПП. Поэтому требуется устранить неисправность. В зависимости от вида поломки,
применяются разные меры.

Устраняем неисправность диска

Если ведомый диск плохо прижимается к ответной
части или продолжает трение после отпускания педали, выполните следующие
действия:

1. Убедитесь, что на поверхность
   ведомого элемента нет масла. Следы технической жидкости убираются
   растворителем, а сальник в блоке МКПП заменяется на новый. Не забудьте
   протереть корпус изнутри.
2. Проверьте наличие коробления
   ведомого диска. Если отклонение по торцу более 0.5 мм, то фрикционы будут
   биться о бортики корзины и передача крутящего момента продолжится. Коробление
   устраняется механическим путем (стачиванием). Если это не поможет, замените
   ведомый диск.
3. Убедитесь в отсутствии перекоса на
   валу. Нередко он возникает из-за накопившегося мусора в шлицах. Разберите
   соединение, прочистите его и нанесите немного смазки. Если перекос остался,
   значит зубцы имеют сильный износ. В качестве первичной меры меняют ведомый
   диск, а если это не помогло, то под замену подпадает и первичный вал.

Проверка диска сцепления
Проверка
диаметра в нескольких местах на предмет биения по торцу

Изношенный диск, при котором сцепление
буксует, тоже подлежит замене. Раньше можно было заменить только фрикционные
элементы, но сейчас деталь меняется в сборе.

Совет
мастера! Не обязательно покупать целый комплект, если корзина и выжимной еще в
нормальном состоянии. В продаже имеются отдельно диски к любой модели
автомобиля. Так получится сэкономить.

Устраняем неисправность корзины и
выжимного подшипника

Неприятные звуки при переключении передач
свидетельствуют о поломке выжимного подшипника или корзины. В подшипнике
появляется износ обоймы и деталь функционирует с перекосом. В корзине
ослабляются демпферные пружины или сама диафрагма. Здесь поможет только замена.
Каждую деталь можно заменить по-отдельности. Но если сцепление имеет пробег
более 100 тыс. км, то целесообразно установить новый комплект, чтобы не снимать
коробку повторно через 20-30 тыс. км, когда сломается очередной старый элемент.

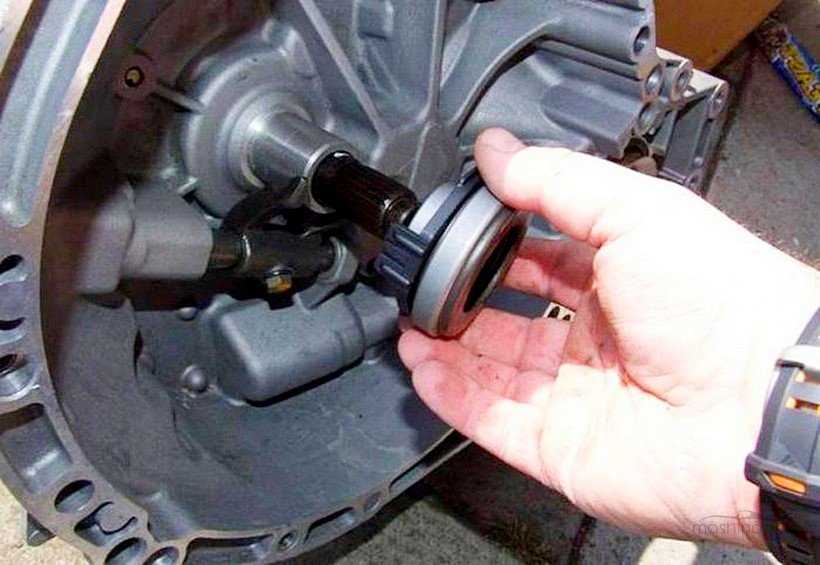

Замена выжимного подшипника сцепления
Замена
выжимного подшипника сцепления

При неисправностях гидропривода сперва следует
попробовать прокачать сцепление, удалив из системы воздух. Чаще всего это
помогает и получится сэкономить. Но если причина проблемы не в завоздушивании,
то понадобится замена рабочего или главного цилиндра.
