Как производится установка биксенона h4 своими руками: схемы и последовательность подключения

Общие моменты

Особенностью фар с линзами является то, что поток света «разрезается», за счет чего происходит корректировка направления. Лучи проходят только по горизонту, а по-вертикали не пропускаются.

Конструкция фар с линзами состоит из отдельных блоков. Это:

  • непосредственно фара;
  • отражатель;
  • ксеноновая лампа.

Линза используется для фокусировки пучка света прямо на дорогу, и это является основной ее функцией. Использование фар без линз считается незаконным.

Чтобы пучок света был разрезан строго по вертикали, используются специальные магнитные «шторки». Возможна установка автоматической регулировки фар.

Первоначальные данные

Водители прибегают к подобным хитростям для того, чтобы улучшить внешний вид машины и ее характеристики, или же, чтобы добиться качественного освещения.

Плюсы использования линзованных фар:

  • повышение заводских характеристик транспортного средства;
  • улучшение внешнего вида, «тюнинг» машины;
  • высокая функциональность и долговечность.

Однако, следует учесть, что существуют и минусы. Установка линз с ксеноновыми лампами в кустарных условиях считается незаконной.

После того, как лампы установлены, их требуется правильно отрегулировать. Доверять работу по установке фар и линз следует опытному мастеру в автосервисе.

Для чего его ставят

К установке ксеноновых ламп водители прибегают по нескольким причинам:

Для тюнинга транспортного средства Ксеноновые фары смотрятся красиво, а при установке линз можно получить эффект «ангельских глаз» — вокруг линзы устанавливается ободок из светодиодов. При этом следует отметить, что возможен тюнинг с использованием галогенных ламп
Улучшение светового потока Линзы могут быть установлены вместе с ксеноновыми лампами. Как правило, установка осуществляется на специальных ремонтных станциях, имеющих сертификат. Ксеноновые лампы поставляются в комплекте с линзами
Заводские установки и замена ламп На некоторых моделях авто линзы с лампами устанавливаются на заводе в штатном порядке. Как правило, данные модели машин стоят весьма дорого, как и отдельная комплектация для них. Фары в современных автомобилях являются отдельными компьютерными системами, имеющими множество функций – освещение поворотов, изменение угла освещения

Основная причина, по которой водители прибегают к установке ламп – тюнинг, улучшение внешнего вид автомобиля.

Однако, если требуется только тюнинг, установить линзы на автомобиле можно и на галогенные лампы. Световой поток в данном случае не улучшается.

Зачастую водители ставят линзы с «глазами ангела». Следует учитывать, что линзированная оптика, это не только украшение автомобиля. Ставить лампы с линзами нужно для улучшения каких-либо характеристик.

Мастера автосервиса предлагают выбор – установка линз с галогеном или ксеноном. Наиболее предпочтительным является второй вариант по причине того, что свечение ксеноновых ламп более сильное, в особенности, если используется фара с отражателем.

Кроме того, на заводских машинах чаще всего ставят галогенные лампы с линзами, что позволяет сфокусировать пучки света.

Для установки линз требуется серьезное оборудование. Кроме самих линз в фаре должны стоять датчики, работа которых позволяет автоматически скорректировать угол света.

Это требование безопасности, и нарушение его сопоставимо с нарушением закона и ПДД. Данное оборудование весьма дорогостоящее, поэтому используется только в авто с максимальной комплектацией.

Чем регулируется

Сотрудник ГИБДД имеет право снять такие фары, а у водителя возникнут проблемы при прохождении технического осмотра.

Чтобы получить разрешение на установку фар, следует обратиться в сертифицированную организацию. При этом следует учесть, что может потребоваться разрешение от ГИБДД и полная замена фар.

Нормативные акты:

  1. Правила ЕЭК ООН № 99.
  2. Кодекс об административных правонарушениях – ФЗ № 195. Статья 12.5.
  3. ГОСТ стандарт Р.41.99 – 99.
  4. Разъяснения Департамента по обеспечению безопасности дорожного движения от 20 февраля 2010 г. «Об использовании ксеноновых фар».

Данные нормативные акты применяются как водителями, так и сотрудниками ГИБДД, осуществляющими проверку авто и изъятие фар.

Установка линз своими руками на авто Hyundai Solaris

Многие собственники автомобилей Хендай Солярис жалуются на плохой свет штатных галогеновых ламп, установка биксенона и линз позволяет улучшить освещение, сделать его направленным и ярким. Добраться до фар на Солярисе непросто, чтобы их вынуть, приходится демонтировать немало деталей. Снятие оптики производим в следующей последовательности:

  • поддомкрачиваем передние колеса и снимаем их с обеих сторон, машину можно оставить на упорах («козелках), на автоподъемнике такая работа выполняется гораздо проще;
  • демонтируем оба передних подкрылка, они будут мешать добраться до нижних креплений оптики;
  • отсоединяем верхние и нижние крепежи переднего бампера, отводим пластиковый элемент в сторону;
  • теперь крепления оптики находятся в зоне доступности, откручиваем болтики торцевым ключом на 10 (три крепежа – один снизу, два сверху по краям фары);
  • отщелкиваем разъем с проводами, вынимаем фару, потянув ее вперед и вверх, то же самое проделываем и с другим фонарем;
  • откручиваем крепежи фарного стекла (шлицы под крестообразную отвертку, всего 4 шт.);
  • нагреваем фонарь (здесь пользуются разными способами, некоторые даже засовывают оптику в духовку), но в данном случае кладем фару в картонную коробку, закрываем ее,
  • проделываем в коробке небольшую дыру, к которой приставляем фен и начинаем нагрев;
  • прогрев должен быть равномерным (приблизительно до 80 Градусов), феном удается нагреть оптику примерно за 15 минут;
  • греем аккуратно, нельзя допускать возгорания картона;
  • после нагревания герметик становится мягким, и можно отсоединить стекло от корпуса;
  • вынимать стекло приходится, применяя силу, при этом необходимо действовать аккуратно, чтобы не поломать пластмассу;
  • отсоединив стекло, счищаем остатки герметика с корпуса, подогревая феном;
  • разбираем фару – снимаем лампу и ее держатель;
  • берем линзу, откручиваем с нее пластмассовую гайку, снимаем разъем (чтобы можно было просунуть провода), крепим на штоке с резьбой металлическую широкую шайбу;
  • устанавливаем линзу в корпус, с обратной стороны размещаем такую же широкую шайбу, закручиваем пластмассовую гайку;
  • подключив провода к блоку розжига, а затем соединив с аккумулятором, проверяем, как светит биксенон;
  • если все работает нормально, собираем фару – подпаиваем проводки линзы к габаритам, на новом герметике крепим стекло.

В качестве клея удобнее всего использовать герметик Abro, который продается в рулонах, перед проклейкой необходимо тщательно вычистить корпус и отражатель от грязи, остатков старого герметика.

Для вывода проводов необходимо будет просверлить отверстие и после загерметизировать, чтобы в корпус не попадала влага и грязь.

После сборки фар все детали устанавливаем на место, подключаем проводку, проверяем работу линзованной оптики. Примерно также устанавливаются линзованные фары на других популярных автомобилях, таких как Форд Фокус 2, Тойота РАВ 4, Фольксваген Гольф 5, Киа Рио 3 и прочее.

Порядок замены лампочки — в какую сторону выкручивать

Очень часто в процессе вкручивания лампочка разбивается. Цоколь остаётся в патроне, а на руках у вас разбитое стекло и, как вариант, кровь от порезов. Подобной ситуации легко можно избежать, если всё делать качественно. А для этого монтаж и демонтаж лампы должен соответствовать некоторым правилам.

Как снимается цоколь:

  1. При отсутствии повреждений на лампочке её нужно обернуть тканью.
  2. Если при попытках выкрутить из патрона лампу, вы понимаете, что она не двигается, так как резьба цоколя прикипела, то побрызгайте спреем, который растворит ржавчину. Если такого нет под руками, то можно использовать и дезодорант (главное, чтобы он был спиртовым). Наносить спрей нужно на место, которое прикипело. Спустя некоторое время все окислы сойдут и лампу можно будет выкручивать.
  3. Если в процессе демонтажа осветительное устройство повредилось, прервите работу и уберите всё битое стекло. Уже потом, используя плоскогубцы, от цоколя можно будет избавиться. Цоколь распирается рабочей поверхностью инструмента и достаётся. Лампочка выкручивается против хода часов.

Выкрутить цоколь могут помочь предметы, которые зачастую лежат перед глазами. Отвёртка, винная пробка, свёрток плотной бумаги.

Маски для линз

Бленды те же маски для биксеноновых линз. Служат исключительно как декорация. Главная задача закрыть внутреннюю часть бимодуля, да бы не был виден отражатель. так же маски используются как украшение либо ДХО. Для этого устанавливаются бленды с ангельскими глазками, это прибавляет эстетический вид автомобилю а так же может быть использован как дневные ходовые огни. Бленды делятся так же как и линзы на размеры 1.8, 2.0, 2.5, 3.0″. То есть к каждой линзе используется именно своя соразмерная маска. Но, возможно установить бленды для 3.0″ билинз на линзы размером 2.5″ используя переходные кольца.

Что такое биксенон

Мы уже привыкли, что принцип действия осветительных приборов может быть разным – лампы накаливания в настоящее время уверенно вытесняются другими, более экономными источниками света.

Газоразрядные лампы, а именно к этому классу принадлежит ксеноновая и биксеноновая оптика, известны давно – до сих пор они использовались преимущественно для уличного освещения, но сейчас происходит их активное внедрение и в автомобилестроительную отрасль. Название ламп указывает на то, какой конкретно инертный газ используется при их изготовлении. Сама лампа представляет собой стеклянную колбу, в которую под большим давлением закачан ксенон. Розжиг осуществляется двумя электродами, которые подсоединены к блоку розжига, представляющему собой высоковольтный блок питания.

А теперь рассмотрим, как работает биксенон. В сущности, генерируемый ксеноновой лампой свет представляет собой горение дуги в среде, заполненной инертным газом. Можно сказать, что этот процесс чем-то напоминает дугу, даваемую сварочным аппаратом. В отличие от ламп накаливания, электроды здесь никоим образом не страдают, ведь инертный газ потому так и называется, что никак не реагирует с окружающими его материалами (в отличие от кислорода, водорода, азота и других газов, присутствующих в атмосферном воздухе).

Такая дуга горит непродолжительное время и потому нуждается в постоянной подпитке током, причём формируемое блоком питания напряжение должно иметь номинал порядка 60-80 В.

А поскольку бортовая сеть работает на напряжении 12 В, именно БП ответственен за многократное усиление характеристик тока, причём для этого требуется определённое время. Так что работу ксеноновой фары можно представить себе не как постоянное горение, а как непрерывную череду разрядов, происходящий с такой частотой, что мы этого не замечаем.

По сравнению с галогенными лампами ксеноновые намного безопаснее и экономичнее – их средний срок службы составляет около 2-3 тысяч часов – это примерно 3-4 года при ежедневной 2-3-часовой работе.

Для установки таких ламп в автомобиль требуется специальная линза – без неё свет окажется настолько интенсивным, что будет ослеплять водителей встречных ТС.

Биксеноновые фары отличаются от ксеноновых тем, что в их конструкции предусмотрена специальная шторка, посредством которой меняется направление луча. Это значит, что биксенон может использоваться для генерации как ближнего, так и дальнего света, в то время как ксеноновая оптика умеет светить только в одном направлении.

Биксенон и биксеноновые линзы

Итак, на сегодняшний день одной из самых эффективных технологией считается биксенон, хотя обычные ксеноновые лампы появились раньше. На деле, ксенон – это особый инертный газ, который закачан в корпус лампы. Лампа газоразрядная, элемента накаливания внутри нет. Свечение достигается за счет того, что при помощи так называемых блоков розжига формируются высоковольтные импульсы. В свою очередь, эти импульсы создают светящуюся дугу.

В целом, ксеноновый свет яркий, пучок света белый или синеватый, освещение дороги равномерное. Если же рассматривать отличая ксенона от биксенона, необходимо понимать, что ксеноновые лампы подойдут только для ближнего света. Биксенон способен давать как ближний, так и дальний свет. Давайте разбираться.

Если просто, в фаре могут стоять как две раздельные лампочки (ближний/дальний), так и одна с двумя нитями накала для ближнего и дальнего света. Получается, если блоков под лампы несколько, можно установить в ближний ксенон, а для дальнего света оставить галогенки.

В свою очередь, если лампа одна, ксенон не подойдет, так как дальнего света не будет. С учетом того, что многие модели авто имеют одну лампу для ближнего и дальнего света, оптимально устанавливать биксенон. В этом случае одна газоразрядная лампа будет обеспечивать ближний и дальний свет.

При этом конструктивно отличий у биксенона от ксенона достаточно много. Фактически, ксенон похож на обычную лампочку ближнего света, светит постоянно, световой поток одинаковой мощности. У биксенона дополнительно есть устройство под названием экран-лампа, которая находится в колбе с газом;

Когда водитель переключается с ближнего на дальний свет, колба перемещается благодаря работе электромагнита. Затем свет падает на отражатель под другим углом, меняется освещение дороги. Если же перейти на ближний, процесс обратный, колба вернется на начальную позицию;

Теперь непосредственно о линзах. Казалось бы, все просто, достаточно купить комплект биксенона и заменить им штатные галогенки в фарах. Однако ксенон светит мощно и ярко, так как свечение газа происходит по всему периметру колбы.

Естественно, в фарах под галоген свечение получается слишком ярким, свет заметно рассеивается. Это значит, что настроить оптику так, чтобы не слепить встречных водителей, на деле не получается. Если фары слишком сильно опустить вниз, снижается качество освещения дороги, если же поднять до нормы, происходит ослепление водителей встречного транспорта. В этом виноваты так называемые паразитные засветки.

Выходом в данном случае является доработка оптики при помощи линзы. Билинза в фаре имеет «шторку», что позволяет формировать направленный поток ближнего света с четкой границей. При включении дальнего света шторка меняет свое положение, однако даже при этом свет более кучный и собранный, максимально направлен на дорогу, в отличие от галогена.

Если просто, когда ксенон устанавливается в уже линзованную оптику, настраивать ближний свет намного проще. Конечно, решение купить линзы на фары и установить такие линзы однозначно потребует больших затрат и отдельной доработки оптики, однако качество освещения дороги и безопасность заметно повышаются.

Получается, если выбирать между комплектом ксенон – линза или биксенон, первый вариант намного более предпочтителен. С линзованной оптикой (при условии правильной установки и настройки) не будет происходить ослепления встречных водителей, а также линзы позволяют направить мощный и сконцентрированный поток света исключительно на дорогу.

Установив в фары линзы, ксенон перестанет быть проблемой для других водителей, заметно повышается общая безопасность при езде на автомобиле. Именно с учетом таких особенностей заводской ксенон на автомобили штатно ставится только в специальную линзованную оптику.

Преимущества и недостатки ксенона и биксенона

Ксеноновые фары широко использовались в восьмидесятых и девяностых годах прошлого века, когда они, по сути, произвели настоящий переворот в автомобилестроении того времени. Такие фары куда лучше освещали дорогу, чем головная оптика, в которых использовались маломощные лампы накаливания.

К преимуществам ксенона можно отнести следующее:

1) отличные эксплуатационные характеристики;

2) доступная стоимость как самих фар, так и заменяемых лампочек;

3) качественные показатели освещения дорожного полотна.

Однако и недостатки у такой технологии всё же имеются, поэтому необходимо учитывать все минусы при выборе таких ксеноновых фар. В первую очередь, это возможность ослепления водителей встречных автомобилей. Подобное может привести к дорожно-транспортным происшествием, в том числе с тяжелыми последствиями. Также нужно помнить о посредственном ресурсе таких лампочек, которые часто перегорали через 2000 рабочих часов.

Технология биксенона появилась ещё в восьмидесятых годах прошлого века, однако массово на автомобилях такие лампы стали использоваться лишь в конце девяностых. По причине своих отличных эксплуатационных характеристик они постепенно стали вытеснять стандартный ксенон, поэтому большинство современных автомобилей оснащено головной оптикой с этой технологией.

К преимуществам биксенона относят следующее:

1) лампы используются одновременно в ближнем и дальнем свете;

2) отличные эксплуатационные характеристики;

3) великолепное качество освещения дорожного полотна.

К недостаткам биксенона можно отнести его высокую стоимость. При этом автовладельцев, которые бы хотели установить такой биксенон вместо стандартного ксенона, ожидают повышенные затраты, так как нужно приобретать соответствующие блоки розжига и автоматический модуль управления, стоимость которого может составлять несколько десятков тысяч рублей и более.

Сложная конструкция биксенона, в особенности у моторизированной фары, которая способна заглядывать за поворот, приводит к общему падению надежности светотехники. При этом стоимость ремонта с учетом использования оригинальных запчастей будет чрезвычайно высока. Тогда как машины, на которых установлен обычный ксенон, отличаются большей надежностью, а автовладельцу потребуется лишь регулярно менять недорогие перегоревшие лампочки.

Недостатки биксеноновых ламп

  1. Дороговизна. Ценовая линейка таких фар значительно выше, чем у обычных. В случае установки в сервисных центрах стоимость такой конструкции соответственно возрастает. Особой сложности в установке устройства нет, поэтому многие водители берутся за благоустройство своей машины сами.
  2. Наличие парной конструкции. Замена фар парой происходит по совершенно простой причине — со временем ксеноновая лампа тускнеет, а не гаснет. Поэтому свет не приносит нужного результата на дороге.
  3. Приобретение автоматического корректора угла, который распределяет свет параллельно поверхности дороги при неравномерной загруженности автомобиля с биксеноновыми фарами.

Что такое и как действуют биксеноновые фары понятно, главное, учитывать тот факт, что по требованиям ПДД установка БК противоречит нормам и являет собой технически неисправное средство передвижения, если сама конструкция автомобиля не позволяет штатное использование таких фар. При выборе биксеноновых ламп необходимо знать тип цоколя и размер оптики (ширина, высота и глубина) для конкретного автомобиля, которые легко можно найти в прилагаемой инструкции к авто.

Таким образом, биксеноновые лампы имеют преимущество как перед своими собратьями, ксеноновыми фарами, так и над галогеновыми носителями, что позволяет многим автолюбителям оценить все достоинства технологии на практике, несмотря на имеющиеся недостатки.

Если разбил линзованную фару на автомобиле, готовься к большим тратам

Да, эти фары надежны, да их все чаще ставят автоконцерны на свои машины. Но есть один нюанс, о котором чаще всего скромно умалчивают все компании,– это цена новой фары в сборе. В ДТП может попасть даже самый опытный автомобилист. Поэтому разбитая фара – не редкость, а суровая реальность. С классическими галогенными фарами с отражателями все понятно. Если такая пришла в нерабочее состояние, то достаточно 10-15 тыс. рублей для иномарки или нескольких тысяч рублей для отечественного авто – и дело в шляпе.

Но со всеми современными светодиодными типами фар другая пьеса и другие ценники. Как вы думаете, сколько может стоить одна такая фара? Несколько лет назад мы проводили подобное исследование по ценам и были очень неприятно удивлены. Иногда стоимость лишь двух передних фар доходила до 15% от стоимости автомобиля!

50, 70, 100 тыс. рублей за фару! За одну только фару! С полным исследованием можно ознакомиться здесь: Передние фары в современных автомобилях становятся слишком дорогими

При этом обратим внимание, что статья была написана два года назад. За это время у официальных дилеров запчасти могли и в цене подрасти

Поэтому на сегодняшний день даже предположить сложно, сколько дилер может запросить за установку нового блока, скажем, на кроссовере Volvo XC90, в светодиодную фару которого попал камень…

Законодательные ограничения

Большая часть недостатков биксеноновой оптики в принципе позволяет их использование, за исключением последнего пункта. Дело в том, что, согласно части 03 пункта 12.05 КоАП РФ, эксплуатация автомобилей, на которых установлена светооптика, не соответствующая установленным нормативам по режиму работы, цвету луча и другим характеристикам, не допускается.

Наказание за данное нарушение предусматривает изъятие такого светотехнического оборудования (что само по себе неприятно из-за его высокой стоимости) и лишение ВУ сроком на 0.5-1 год.

Отметим, что срок, на который водителя лишаю прав, определяется только судом.

При этом протокол правонарушения, составляемый работниками стационарного/передвижного поста ГИБДД, должен содержать следующие сведения:

  • данные о ТС и водителе (ФИО);
  • дата/время фиксации правонарушения;
  • какой пункт КоАП нарушен;
  • подписи водителя и сотрудника ГИБДД.

Протокол должен быть дополнен актом сверки светотехники, а также копией сертификата, удостоверяющего соответствие нормам оборудования, используемого для проверки.

Согласно закону, изъятие установленных незаконно светотехнических устройств производится в момент выявления нарушения, при этот составляется соответствующий акт, где перечисляется, что конкретно было изъято с фиксацией фото- или видеоаппаратурой или в присутствии двух понятых.

Протокол впоследствии будет передан в суд для определения степени вины автовладельца.

Отметим, что денежный штраф за подобные нарушения не взимается (за исключением случаев, когда ксеноновая оптика устанавливается на грузовые ТС, принадлежащие юрлицу).

Обычно водителей мототехники за самостоятельную установку ксенона лишают ВУ на более длительный срок, поскольку эта разновидность автотранспортных средств считается более опасной, чем легковые/грузовые авто. Так что вопрос, разрешён ли биксенон, остаётся открытым – всё зависит от того, насколько правильно осуществлялась его установка. Разумеется, если такая светотехника – штатная для конкретной модели автомобиля, ни о каких наказаниях не может быть и речи.

Не подскажите как узаконить установленные биксеноновые линзы?

4.1. Для начала нужно отнести заявление о модернизации автомобильной оптики в вашем транспортном средстве в ГИБДД по месту регистрации вашего автомобиля; В Центральный научно-исследовательский автомобильный и автомоторный институт (НАМИ); нужно предоставить следующие копии документов (каждый с двух сторон): заявление, которое вы относили в ГИБДД со специальной резолюцией; документ о регистрации вашего автомобиля; Паспорт на ваше транспортное средство. Дальше следует обратиться в сервисный центр, который занимается модернизацией автомобильной оптики. Также допускается и самостоятельная установка, но с последующим обращением в СТО для диагностики и устранения возможных неточностей; В ГИБДД нужно предоставить: Заявление о изменении оптики вашего транспортного средства; Документ, который подтверждает допуск модернизации оптики, который вы, при положительном ответе, получите в НАМИ; Сертификаты на биксеноновую линзу; Документ из сервисного центра, подтверждающий правильную установку ксенонового модуля на транспортное средство. В ГИБДД вам необходимо будет передать ваше транспортное средство на специальный контроль и после него оформить специальную диагностическую карту. После того, как вы выполнили все пункты, в паспорт вашего транспортного средства внесут соответствующие отметки об изменении оптики вашего автомобиля, и вы без проблем сможете использовать ксеноновый модуль.

Способы оптического тюнинга

Для того чтобы улучшить свойства оптики автомобиля, можно без должного лукавства оснастить его лампами большей мощности. Но это создаст серьезные нагрузки на аккумулятор. Также батарея будет постоянно недозаряжена. А значит, в случае рассеянности автовладельца будет очень быстро разражаться. Это повлечет за собой лишний расход топлива, нагрев проводки автомобиля, предохранителей и т. д. Такой вариант малопригоден. Он, конечно, очень бюджетный, но и совсем небезопасный как для машины, так и для владельца. К тому же более яркий свет будет слепить других водителей.

Существует другой вариант. Он не такой радикальный. Здесь предусматривается установка более мощной оптики. Замена линз в фарах немного лучше, однако не позволяет полностью избавиться от проблемы с возможным дефицитом мощности в бортовой сети автомобиля. При этом не всегда можно подобрать подходящие оптические приборы, подходящие для машины.

Самым современным и передовым решением, которым пользуется большинство автолюбителей в вопросах улучшения оптики, является полная замена всех оптических приборов. Так, сегодня популярны биксеноновые линзы в фары и биксеноновое освещение. Это решение, кроме того что само по себе очень современно, еще и позволяет получить хорошую светоотдачу и значительно сэкономить на электрической энергии в бортовой сети.

Пару слов о законе

Ребята как и любое, НЕ ЗАКОННОЕ, внесение в конструкцию фары – кустарные линзы не являются ЗАКОННЫМИ. Их запросто могут снять сотрудники ГИБДД, и сними вы не пройдете технический осмотр.

Для того чтобы установить законные варианты, вам нужно обратиться в сертифицированную организацию. Иногда приходится менять полностью фару. Зачастую даже требуется разрешение от ГИБДД, для внесения изменений в конструкцию.

Сейчас небольшое видео о том, как установить в штатную оптику, все многие все равно устанавливают у себя в гаражах.

https://youtube.com/watch?v=pxnq-QEHJQM

НА этом заканчиваю, думаю было познавательно. Искренне ваш АВТОБЛОГГЕР.

(9 голосов, средний: 4,56 из 5)

Похожие новости

Шелкография на стекле автомобиля. Зачем это нужно? И можно ли сд.

Тюнинг – обвес RENEGADE, небольшой обзор RANGE ROVER SPORT. Толь.

Заводской чернитель для шин, матовый и с блеском. AIM-ONE – мой .

Установка биксенона

Она производится при помощи такого инструментария, как:

  • 2 отвертки с широким жалом:
  • 1 крестовидная отвертка для разбора оптики;
  • 1 крестовидная отвертка для демонтажа линзы;
  • перчатки из ткани;
  • пассатижи.

Подготовительные работы

Качественный монтаж БЛ в фары обеспечит тщательная подготовка к данной процедуре. Так вы избежите временных затрат при разогреве корпуса. Итак, подготовка требует проведения следующего алгоритма действий:

  1. Широкой крестообразной отверткой отвинчиваем саморез, который держит лампу. В сторону откладываем пластину с креплением и лампу конструкции.
  2. Определите тип цоколя лампочки и подберите нужные кольца (переходники). Примерьте их на конструкцию.
  3. Не нужно отклеивать защитную пленку со стекол линз полностью, только у основания.
  4. На корпусе есть отметка ТОР. Найдите ее и помните, что в процессе разбора она должна смотреть только вверх.

Линзы подготавливаем к установке в фары следующим образом:

  • Б/у линзы снимаем и очищаем их внутреннюю поверхность при помощи пластиковой щетки.  Для полировки фар используем ветошь с полиролью. Если изделие слишком загрязнено, очищаем его в мыльной воде, далее – сушим.
  • Убираем патрубки, заглушки, поворотники и прочие части конструкции. При наличии удерживающей стекла скобы также демонтируем ее.
  • Откручиваем крепления, снимаем резиновый чехол (при его наличии), защищающий место размещения лампочки и убираем фиксирующую пружину.

Разогревание и разборка

Сделать герметик более мягким и быстро разъединить стекло с корпусом фары поможет нагревание вещества мощным промышленным феном в термобоксе. Для его изготовления берем обычную коробку и кладем туда фару. При наличии большого количества щелей проклеиваем их скотчем. Плотно закрываем коробку, вставляем в нее сопло фена и включаем на мощность от 250 градусов. Дальше следует надеть перчатки либо намотать на руки полотенце, чтобы избежать вероятных ожогов. Периодически осматриваем фару.

Как только корпус начнет «расходиться», вынимаем фару из термобокса и кладем ее стеклом вниз

При помощи отвертки ОСТОРОЖНО отсоединяем детали у острого края для предотвращения сколов. Бережем рефлектор от попадания герметика

Монтаж и установка линз в фары

Монтаж линз в фары подразумевает выполнение следующих действий:

  1. Продеть проводку управления шторками и питанием в отверстие для лампы.
  2. Установить линзу в рефлектор фары. С обратной стороны закрутить шайбу, кольцо и другое крепление.
  3. После затягивания корпус должен держаться довольно плотно, иначе подтяните гайку.
  4. Нанести герметик по краям стыков тонким слоем.
  5. Плотно прижать оптику к корпусу.

Установка биксеноновых линз в фары — пошаговая инструкция + Видео

Сначала нужно снять и разобрать фары. Если демонтаж оптики довольно простое мероприятие, то с разборкой фары могут возникнуть трудности. Для этого можно использовать фен или разогреть фару в духовке

При этом следует соблюдать осторожность, чтобы не перегреть пластик. В противном случае есть вероятность деформации корпуса

Если фара достаточно разогрета, то с помощью стамески аккуратно отделяем корпус от рассеивателя. При необходимости можно феном подогреть шов локально. После разделения фары на половинки, удаляем оставшийся герметик и приступаем к монтажу модуля.

https://youtube.com/watch?v=4lcYNjVWhH0

Установка линзы в фары производится в соответствии с инструкцией. В некоторых моделях фар размер посадочного цоколя может быть меньше, чем сама линза. В этом случае необходимо аккуратно увеличить диаметр с помощью напильника. Модульный блок должен плотно входит в посадочное гнездо.

Линзовый модуль устанавливайте, не снимая защитной плёнки. При этом необходимо отрегулировать положение линзы таким образом, чтобы разрез контактов цоколя («ангельские глаза») был снизу по отношению к воображаемой плоскости блок-фары. После этого ставим фару на автомобиль (можно пока не крепить), и подключаем питание. Если все работает, проверяем световой поток.

Отрегулировав, таким образом, направление светового потока, можно приступать к сборке фары. Отключаем питание фары, снимаем её с автомобиля. Ещё раз проверяем крепление линзы, сниманием защитную плёнку и начинаем производить сборку фары. Для этого понадобится фен, герметик и перчатки.

  • Герметик наносится на специальный желобок корпуса фары.
  • Устанавливаем рассеиватель и прижимаем его к корпусу.
  • Разогреваем феном стык и равномерно осаживаем рассеиватель до тех пор, пока он не дойдёт до упора.

Пока фара будет остывать, можно приступить к установке линзы на вторую фару в аналогичном порядке. После того как на обе фары установлены линзы, необходимо подождать 2 часа, пока остынет герметик.

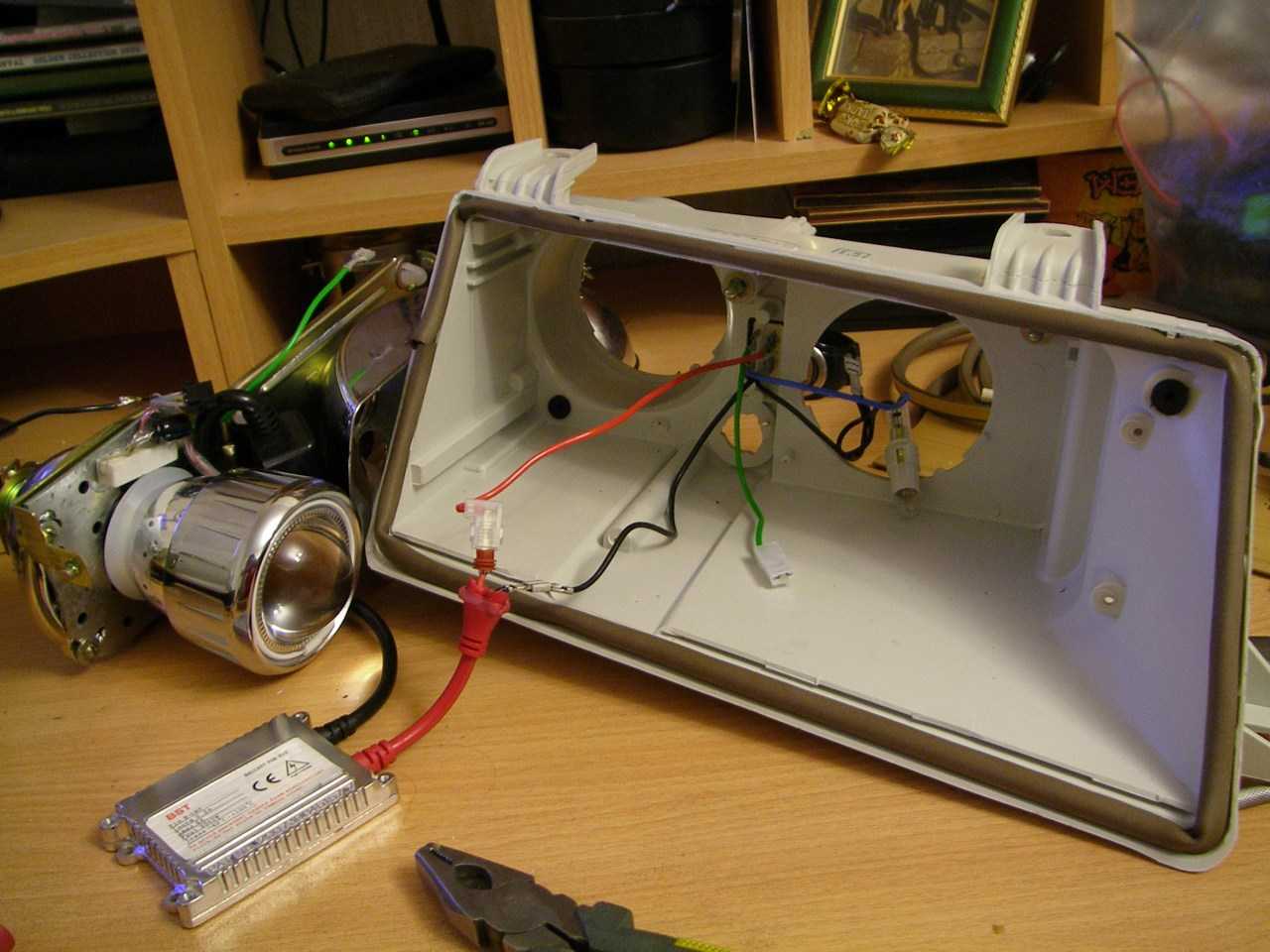

Следующим этапом установки линз на фары является монтаж проводки и элементов схемы. При этом следует учесть следующие пожелания:

  • элементы схемы и проводка должны быть закреплены в местах, исключающих механическое повреждение, перетирание, сильную вибрацию и нагрев;
  • блоки розжига рекомендуется закрепить на металлическом основании для лучшей теплоотдачи;
  • предусмотреть для реле дальнего света защиту от влаги;
  • питание модуля следует подключить напрямую к клемме АБ, чтобы избежать лишних помех;
  • крепление должно быть жёстким и надёжным с обязательной изоляцией.

После завершения всех мероприятий в обязательном порядке необходимо произвести регулировку фар автомобиля.

Автовладельцы, желающие улучшить качество оптики, часто интересуются, законно ли устанавливать биксеноновые линзы. Сам процесс монтажа рассматриваемых модулей, как правило, несложен. Но всегда существует риск возникновения неприятностей при столкновении с сотрудниками ГИБДД. Чтобы избежать этого, вы должны знать, на каких условиях может выполняться установка биксенона, и как вести себя, попав в поле зрения стражей порядка.

Чисто тюнинг

Что тут говорить – нет предела совершенству (и красоте). Поэтому многие автомобилисты стараются, улучшить внешний вид своего авто. Фары с линзами смотрятся намного лучше, и придает автомобилю благородный вид.

Как я писал, многие ставят линзы на свой авто, даже на галогеновый вариант ламп. То есть здесь нет задачи, как-то увеличить световой поток — просто тюнинг. Хотя (справедливости ради) линзы позволяют фокусироваться этому свету, делая его более четко направленным в нужные участки дороги.

Но зачастую линзы ставятся, банально с «ангельскими глазками», то есть эстетический внешний вид. ВОТ И ВСЕ! Но линзованная оптика, это не только «украшалочки», есть вполне конкретные задачи которые они решают.

Установка линз своими руками на авто Hyundai Solaris

Многие собственники автомобилей Хендай Солярис жалуются на плохой свет штатных галогеновых ламп, установка биксенона и линз позволяет улучшить освещение, сделать его направленным и ярким. Добраться до фар на Солярисе непросто, чтобы их вынуть, приходится демонтировать немало деталей. Снятие оптики производим в следующей последовательности:

  • поддомкрачиваем передние колеса и снимаем их с обеих сторон, машину можно оставить на упорах («козелках), на автоподъемнике такая работа выполняется гораздо проще;
  • демонтируем оба передних подкрылка, они будут мешать добраться до нижних креплений оптики;
  • отсоединяем верхние и нижние крепежи переднего бампера, отводим пластиковый элемент в сторону;

В качестве клея удобнее всего использовать герметик Abro, который продается в рулонах, перед проклейкой необходимо тщательно вычистить корпус и отражатель от грязи, остатков старого герметика.

Для вывода проводов необходимо будет просверлить отверстие и после загерметизировать, чтобы в корпус не попадала влага и грязь.

После сборки фар все детали устанавливаем на место, подключаем проводку, проверяем работу линзованной оптики. Примерно также устанавливаются линзованные фары на других популярных автомобилях, таких как Форд Фокус 2, Тойота РАВ 4, Фольксваген Гольф 5, Киа Рио 3 и прочее.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
