Топливные форсунки: типы, теория, чистка

Проверка работоспособности форсунки ЗМЗ-406

Четыре топливные форсунки установлены во впускных трубопроводах цилиндров. Форсунки открываются по сигналу блока управления, впрыскивая топливо в соответствии с рабочими циклами двигателя.

Длительность управляющего импульса, поданного на обмотку форсунки, задает количество поступающего в цилиндр топлива и зависит от режима работы двигателя.

В режиме пуска и при неисправности датчика положения распределительного вала форсунки работают попарно (1 и 4 или 2 и 3), впрыскивая бензин попеременно через каждый полуоборот коленчатого вала.

Электромагнитная форсунка (02801505606 или ZMZ DEKA IA9Z61) — электромеханический клапан, работающий по принципу электромагнита.

При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям.

Во входном канале форсунки установлен дополнительный топливный фильтр.

История завода

История Заволжского моторного завода насчитывает вот уже 45 лет. В 1958 году ЗМЗ, на котором производили преимущественно запчасти и литье из алюминиевых сплавов, в небольшом поселке переформировался в моторный завод. Здесь производили силовые агрегаты для Горьковского, Ульяновского, а также Московского автомобильных предприятий. Первый двигатель, который был собран на нем — это ГАЗ 21 для Волжского автозавода. Моторный завод постоянно наращивал свои возможности и мощность. Постоянно совершенствовалось оборудование, цеха, технологии производства

Особо уделяли на заводе по производству двигателей внимание литейному участку

В 80-х на этом заводе спроектировали первый 4-цилиндровый и 16-клапанный бензиновый мотор. Его объем составлял 2,3 литра, а работу ДВС контролировал микроконтроллер, который отвечал за систему впрыска и зажигания. Этот двигатель получил название ЗМЗ 4062.

Диагностика топливной форсунки

Специфика диагностики форсунки определяется типом детали. При этом диагностику можно выполнить как в сервисе, так и в гараже.

Проверка питания

Для оценки электроснабжения потребуется сделать следующее:

1. Снять разъем питания форсунки первого цилиндра.
2. Подсоединить мультиметр с настройками оценки постоянного напряжения в пределах 0-20 В.
3. Завести автомобиль и проанализировать результаты измерений. В исправном состоянии форсунка дает короткие импульсы.
4. В случае если на фишку питания не приходит напряжение, заглушить авто и выполнить проверку проводки либо найти дефект во время визуального осмотра.
5. Подключить форсунку первого цилиндра и повторить проверку процедуру с 2-4-ыми элементами.

Для оценки электроснабжения потребуется снять разъем питания форсунки.

Изменение сопротивления

Сначала нужно уточнить модель форсунки, которая используется на вашем транспортном средстве. Дальше следует определить сопротивление катушек внутри детали.

Заглушив двигатель, необходимо снять разъемы питания, подключить мультиметр и запустить его в режиме измерения 0-200 Ом

Важно проанализировать сопротивление каждой детали. Оно должно соответствовать заявленным в технических характеристиках параметрам

Дианостика на рампе

Для диагностики нужно снять топливную рейку с зафиксированными инжекторами. Дальше следует подключить контакты к рампе и форсункам (если они отключались). Рампа размещают под капотом таким путем, чтобы удалось установить под каждой деталью емкость со шкалой.

После этого требуется подсоединить трубки подачи топлива и убедиться в надежности их фиксации.

Забитые форсунки

На следующем этапе необходимо включить зажигание и провернуть мотор стартером. Такие действия лучше проводить вместе с коллегой.

Пока второй человек вращает мотор, важно проследить за исправностью всех инжекторов. Впрыск горючего должен оставаться идентичным на всех элементах

Финишный этап сводится к отключению зажигания и оценке объема топлива в емкостях.

Проверка на стенде

В автомастерских установлены стенды для диагностики и восстановления форсунок. Методика проверки на такой поверхности предусматривает разборку рампы и инжекторов ТС. Стенд позволяет реализовать комплексную диагностику, проверить эффективность впрыска горючего и определить электрическое сопротивление. Отдельные мастера сооружают стенды в домашних условиях.

Принцип работы механической форсунки

Принцип работы системы питания дизеля с механическим управлением форсунки состоит в следующем. К топливному насосу высокого давления (ТНВД) подается горючее из топливного бака. За подачу отвечает подкачивающий насос, который создает низкое давление, необходимое для прокачки солярки по топливопроводам.

Далее ТНВД в нужной последовательности осуществляет распределение и нагнетание горючего под высоким давлением в магистрали, ведущие к механической форсунке. Каждая форсунка данного типа открывается для очередного впрыска порции солярки в цилиндры под воздействием высокого давления топлива. Снижение давления приводит к закрытию дизельной топливной форсунки.

Простой механический инжектор имеет корпус, распылитель, иглу и одну пружину. В устройстве запорная игла свободно движется по направляющему каналу распылителя. Сопло форсунки плотно перекрывается в тот момент, когда нет нужного давления от ТНВД. Внизу игла опирается на уплотнение распылителя, имеющее коническую форму. Прижим иглы реализован посредством закрепленной сверху пружины.

Распылитель является одной из важнейших составных деталей среди других элементов в устройстве инжекторной форсунки. Распылители могут иметь разное количество распылительных отверстий, отличаться способом регулировки подачи топлива.

Простые дизельные моторы, которые имеют разделенную камеру сгорания, зачастую получают распылитель с одним отверстием и иглой. Дизельные моторы, которые устроены на основе непосредственного впрыска топлива, оборудованы форсунками с несколькими распылительными отверстиями. Число отверстий в таком распылителе колеблется от двух до шести.

Подача топлива регулируется зависимо от конструкции распылителя, так как существуют два основных типа подобных решений:

• распылитель с возможностью перекрытия каналов;
• распылитель с перекрываемым объемом;

В первом случае игла форсунки перекрывает подачу горючего путем перекрытия каждого отверстия. Второй тип форсунок означает, что игла перекрывает своеобразную камеру в нижней части распылителя.

Давление топлива, нагнетаемого ТНВД, заставляет иглу подниматься благодаря наличию на поверхности такой иглы специальной ступеньки. Солярка проникает в корпус под указанной ступенькой. В момент, когда давление горючего сильнее усилия, которое создает прижимная пружина, игла движется вверх. Таким образом открывается канал распылителя. Дизтопливо под давлением проходит через распылитель и происходит его распыл в форме факела. Так реализован впрыск топлива.

Далее определенное количество горючего, которое подается насосом высокого давления, пройдет через распылитель и попадет в камеру сгорания. После этого давление на ступеньке иглы начинает снижаться, в результате чего игла от усилия пружины возвращается в исходное положение и плотно перекрывает канал. Тогда подача солярки в распылитель полностью прекращается.

Как проверить форсунки не снимая с двигателя

Форсунка представляет собой электромеханический клапан, который работает в качестве электрического магнита. В момент поступления напряжения на обмотку форсунки возникает электромагнитное поле, способное втягивать сердечник и иглу запорного устройства, при этом пропуская поток топлива к камере сгорания двигателя. На входном канале устройств вмонтировано дополнительный фильтр для топлива.

Форсунка – заключительный элемент топливной системы, внутрь которого под высоким давлением поступает топливо. От работоспособности, этой составляющей напрямую, зависит вся работа двигателя внутреннего сгорания. Когда уровень давления при открытии форсунки падает, то она раньше открывается, из-за чего образовывается черный дым. Если же давление в момент открытия повышается, то она открывается позже и возникает дым белого цвета.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Как прочистить форсунку

Из всех поломок инжектора 60 % неисправностей возникают по причине его засорения — он начинает лить в цилиндр. Для борьбы со столь распространенной проблемой придумали несколько способов очистки форсунок.

Перечислим те из них, которые можно реализовать в гаражных условиях:

• Прочистка элементов впрыска на ультразвуковой установке (ультразвуковая промывка). Этот способ, основанный на эффекте кавитации, достаточно трудоемкий и требующий специального оборудования. Используется ультразвуковая ванна, в которой льющие в цилиндр форсунки многократно промываются. Такой очисткой в результате обеспечивается неплохое распыление.
• Промывка инжектора без снятия. Производится с использованием очищающих присадок, которые добавляются в топливный бак. Такая присадка нормализует работу всего двигателя, в том числе элементы впрыска, которые льют в цилиндр. В продаже сегодня предлагается очень большой выбор подобных чистящих средств.

Какой из этих способов лучше? По этому поводу до сих пор существуют разногласия. Объективно можно отметить тот факт, что ультразвуковая промывка чаще всего применяется при серьезных проблемах с двигателем (например, его нечеткой работе). Промывка форсунок присадками, наоборот, более эффективна в рамках профилактической чистки мотора. В этом случае она хорошо справляется с нагаром, образующимся на клапанах. Однако загрязненный инжектор, который льет в цилиндр, данным способом очищается поверхностно. С устранением более глубокой стадии засорения присадки могут не справиться. Более того, очистка производится вслепую: направленно воздействовать на проблемный участок не получится. Поэтому, когда требуется детально проверить и определить пропускную способность датчиков, в основном прибегают к обработке ультразвуком. Она производится в специализированных автосервисах, имеющих соответствующее программное обеспечение для вычислений.

Разумеется, более качественный способ очистки в ультразвуковой ванне будет стоить в 2-3 раза дороже простой обработки жидкостью. Но здесь таится другая опасность. Изношенные и неисправные форсунки, льющие в цилиндры, кавитационное воздействие может испортить окончательно, в результате чего эти элементы утратят свою герметичность.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

1. Механическое воздействие.
2. Перегрев (влияет на эластичность прокладок и герметика).
3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Подсос воздуха топливной системы дизеля

Обычно завоздушивание топливной системы дизельного мотора вызвано повреждениями в местах соединения трубок, соединяющих топливный бак и фильтр либо фильтр и топливный насос высокого давления.

На дизельных автомобилях, которые выпускаются в последние годы, проникновение воздуха в топливную систему происходит чаще, по сравнению с дизельными моторами старого типа. Причина кроется в другой конструкции шлангов, срок службы которых заметно сократился. Раньше эти элементы изготавливали из латуни, а теперь – из пластика. Постоянные вибрации приводят к износу пластика и уплотнительных резинок. Наиболее часто с такими трудностями сталкиваются владельцы машин с пробегом около 150-200 тыс. километров, причем нередко подсос проявляется зимой.

Самые популярные причины подсоса в таких случаях:

• износ хомутов и шлангов;
• повреждение уплотнения топливного фильтра;
• повреждение уплотнений крышки топливного насоса или приводного вала;
• негерметичные топливные трубопроводы;
• повреждение обратной топливной магистрали;

Признаки подсоса воздуха на дизельном авто

Наиболее часто двигатель не хочет заводиться после длительных простоев. Водитель вынужден многократно поворачивать ключ в замке зажигания, используя стартер. Это сопровождается появлением дыма из выхлопной трубы, что является признаком нормальной подачи топлива. Если подсос очень существенный, мотор не просто будет плохо запускаться по утрам, но и глохнуть во время движения.

Причина кроется в том, что насос не может нормально работать на холостых оборотах, поскольку в камеру попадает слишком много воздуха. На повышенных оборотах ТНВД ещё более-менее справляется. Не всегда такие симптомы вызваны именно подсосом, поэтому советуем проверить «диагноз», установив прозрачные топливные трубки.

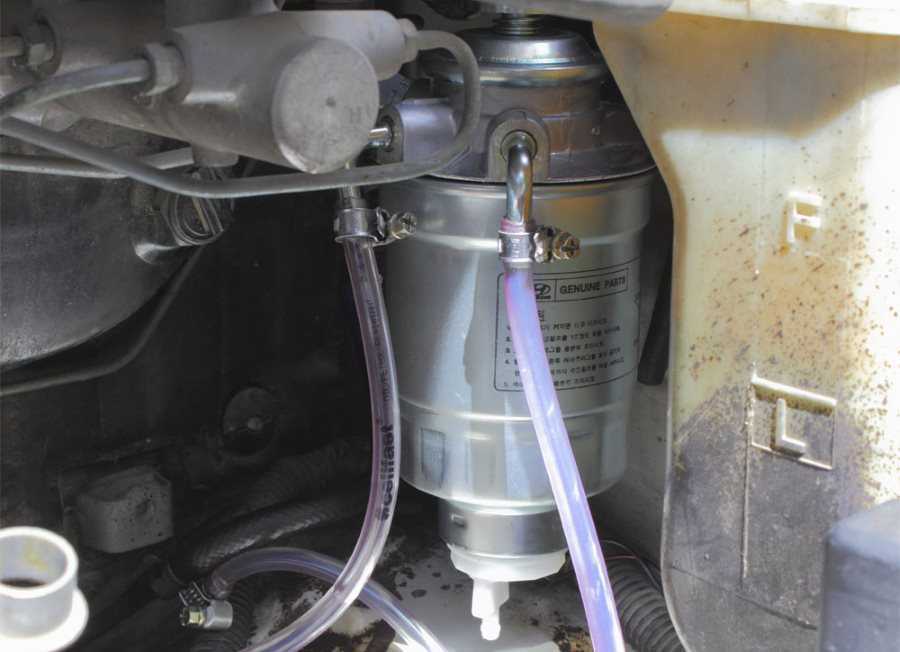

Как найти подсос воздуха в топливной системе дизельного мотора

Воздух может попадать в систему через соединение, топливный бак либо трубку. Поиск выполняется достаточно просто – подачей давления или способом исключения. В первом случае необходимо подать давление в топливный бак, после чего в месте подсоса вы услышите характерное шипение или же увидите капли топлива. Второй метод – по очереди проверять элементы топливной системы, обеспечивая подачу топлива из емкости, а не бака. Сначала подключаемся к топливному насосу и идём дальше.

Напряжение на форсунках

Остановимся подробнее на вопросе, какое напряжение подается на форсунки двигателя. В первую очередь необходимо понимать, что они управляются с помощью электрических импульсов. Причем “+” от аккумулятора подается сразу на форсунку через предохранитель, а вот “-” контролирует ЭБУ. То есть, в разный момент времени напряжение на форсунке постоянно. Однако если произвести замер с помощью осциллографа (мультиметр в данном случае может ничего не показать, поскольку импульсы очень кратковременны), то этот прибор покажет усредненное значение. Оно будет зависеть от того, с какой частотой поступают импульсы на форсунку.

Приведенные на рисунке графики помогут нам ответить на вопрос — какое напряжение подается на форсунку. Чем длительнее импульсы напряжения, подаваемого на форсунку, тем усредненное рабочее напряжение будет выше (длительность импульсов у большинства машин находится в пределах 1…15 мс). А длительные импульсы подаются на высоких рабочих оборотах двигателя. Соответственно, чем выше эти самые обороты — тем выше будет усредненное рабочее напряжение на форсунках. То есть, на форсунки подаются рабочие 12 В (на самом деле немного меньше из-за незначительного падения напряжения на управляющем транзисторе), однако в импульсе.

Некоторые автовладельцы пытаются открыть форсунку простой подачей тока от АКБ с целью почистить ее. Необходимо понимать, что напряжение напрямую от аккумулятора подавать на форсунку нельзя, поскольку существует риск того, что она выйдет из строя (сгорит ее обмотка). Импульс на устройство подается через транзисторный ключ. Действует он кратковременно, так как обмотка в форсунке быстро нагревается и может попросту сгореть. В процессе работы двигателя время открытия контролирует ЭБУ, а ее естественное охлаждение, пусть и незначительное, осуществляет поступающее топливо.

Как указывалось выше, автопроизводители используют форсунки с разным рабочим напряжением. Поэтому идеальным решением будет посмотреть эту информацию в мануале автомобиля или на сайте изготовителя

Если же вы не можете найти эти сведения, то к подбору напряжения для открытия форсунки нужно подойти осторожно

На практике чтобы открыть форсунку, опытные автомобилисты советуют использовать специальный стенд. Однако можно обойтись и более простыми приспособлениями. Например, купить китайский блок питания с выходным напряжением, регулируемым в пределах 3…12 В (обычно с шагом в 1,5 В). Схема подключения обязательно должна иметь кнопку без устойчивого положения (например, от квартирного звонка). Для открытия форсунки стоит подавать сначала самое маленькое напряжение, увеличивая его в случае, если форсунка не открылась.

Если у вас низкоомные форсунки, то открывать их можно буквально на долю секунды. Форсунки с большим сопротивлением можно держать открытыми подольше — 2…3 секунды.

Также можно воспользоваться аккумуляторной батареей от шуруповерта. Разобрав ее, вы увидите так называемые “банки” — маленькие аккумуляторы. Каждая из них выдает напряжение 1,2 В. Соединяя их последовательно, можно добиться нужного напряжения для открытия форсунки.

Неисправности форсунки

Сопротивление обмотки форсунки должно соответствовать справочным данным. Обычно форсунки на входе имеют мелкую сетку, которая может забиться мелкими частичками примесей или ржавчины из бака и топливных магистралей.

Если впускная сетка не задержала примеси, то проходя через запирающий элемент и седло форсунки, эти части получают дополнительный износ из-за абразивных свойств посторонних частиц. Постепенно форма факела меняется или вообще пропадает и форсунка льёт топливо обычной струйкой, что не способствует правильной работе двигателя.

На распылителе форсунки постепенно скапливаются смоляные отложения. Иногда отложения образовываются в результате использования на двигателе газовой установки.

Замена форсунок на автомобиле Форд Фокус

Перед тем как переходить к описанию процесса снятия форсунок, нужно подобрать всё необходимое для работы. Вот перечень инструментов и расходников:

• отвёртка крестовая;
• набор ключей-шестигранников;
• комплект рожковых ключей;
• пассатижи;
• вороток и комплект головок торцовых;
• отвёртка плоская.

Пошаговая инструкция снятия и замены топливных форсунок Ford Focus

Для того, чтобы снять проверить и заменить топливные форсунки на Ford Focus необходимо выполнить следующие действия:

1. Сбрасываем давление в системе питания
2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.
3. Поддеваем отверткой пластмассовый фиксатор наконечника трубки подвода топлива и сдвигаем его наружу.
4. Нажимаем отверткой на пружинный фиксатор и снимаем наконечник трубки подвода топлива с патрубка топливной рампы.
5. Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.
6. Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.
7. Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.
8. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров. Снимаем топливную рампу с форсунками.
9. Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.
10. Сдвигаем фиксатор по пазам форсунки и снимаем его.
11. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца со всех остальных форсунок.
12. Отверткой снимаем пружинный фиксатор и вынимаем гаситель пульсаций давлений топлива из отверстия топливной рампы.
13. Снимаем с него уплотнительное кольцо.
14. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Разновидности топливных форсунок и их устройство

В зависимости от способа управления подачей топлива форсунки делят на несколько видов:

Механические модели

Этот вид распространен на дизельных двигателях. Он функционирует в результате воздействия топливного давления на запорный механизм. В процессе повышения показателей игла направляется вверх, провоцируя впрыск. После падения давления она занимает предыдущую позицию.

Механические модели распространены в дизельных двигателях.

… о видах топливных форсунок

Механические форсунки менее эффективны в сравнении с другими типами, поэтому редко используются в современных автомобилях.

При этом детали обладают простой и надежной конструкцией, которая обеспечивает большой срок службы.

Электромагнитные форсунки

Подобный тип инжекторов встречается на бензиновых автомобилях, включая модели с непосредственной подачей горючего. С учетом выполняемых функций форсунки бывают пусковыми и рабочими. Вторая разновидность осуществляет точечный или индивидуальный впрыск.

Конструкция детали включает следующие составляющие:

1. Корпус.
2. Отсек для подсоединения к электрической цепи.
3. Иглу.
4. Уплотнители.
5. Сопло.
6. Обмотку возбуждения клапана.
7. Фильтр-сетку и другие элементы.

Электромагнитные форсунки встречаются на бензиновых автомобилях.

В нужный момент моторный блок отправляет напряжение на обмотку, способствуя появлению электромагнитного поля, которое влияет на якорь с иглой. В это время усилие сжатия пружины уменьшается, якорь втягивается, а игла поднимается, открывая сопло инжектора. Дальше срабатывает клапан управления форсункой и осуществляется подача горючего под пиковым давлением. После прекращения подачи энергии на обмотку пружина возвращает иглу в начальное положение.

Электрогидравлические устройства

Модели электрогидравлического типа встречаются на дизельных агрегатах. Их можно установить на типовой ТНВД и комплекс Common Rail , особенность которого — подача топлива в камеру сгорания под высоким давлением .

В устройстве предусмотрены такие детали:

1. Сопло, через которое происходит непосредственная подача топлива.
2. Пружина, применяемая при передачи усилия на открывающий клапан.
3. Камера управления, где находится поршень, находящийся под давлением топлива.
4. Сливной дроссель.
5. Якорь электромагнитного элемента.
6. Обмотка возбуждения, которое создает электромагнитное поле.
7. Штуцер впрыска горючего.

Электрогидравлические устройства устанавливают на дизельные агрегаты.

Во время срабатывания цикла клапан находится в закрытом состоянии. Горючее в системе воздействует на поршень камеры управления, а игла форсунки плотно прижимается к седлу. Блок управления мотора отправляет напряжение на обмотку, а сливной дроссель повторно открывается. В результате горючее передается в магистраль.

Впускной механизм препятствует мгновенному выравниванию давления в камере и на впуске. Поэтому в течение некоторого времени усилие, которое воздействует на поршень, снижается, а давление на иглу сохраняется. Из-за разницы показателей игла поднимается и регулирует впрыск топлива.

Пьезоэлектрические детали

Устройство встречается только на автодизелях и считается самым продвинутым типом инжекторов. Данная разновидность способствует мгновенному срабатыванию системы впрыска, подбору точной дозировки и многократной подаче горючего. Такие форсунки распространены в дизельных агрегатах с технологией Common Rail.

… о системе Common Rail

Агрегаты с системой подачи топлива Common Rail более требовательны к качеству топлива, но их конструкция при этом проще и ремонтопригодность выше.

Для сборки пьезоэлектрических механизмов используют:

1. Иглу.
2. Дроссельный блок.
3. Пружины и поршни клапана.
4. Сливную магистраль.
5. Фильтр.
6. Нагнетательную магистраль и другие детали.

Пьезоэлектрические детали считаются самым продвинутым типом инжекторов.

Форсунка функционирует по принципу изменения длины пьезоэлемента при подаче напряжения. В базовом положении игла находится на седле. Когда электронный блок управления отправляет сигнал на пьезоэлемент, последний оказывает влияние на поршень. Переключающий клапан срабатывает, и топливо переходит на слив.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Промывка клапанов и камеры сгорания

По окончанию вышеуказанных процедур, рекомендуется, для повышения результата очистки, залить внутрь топливного бака жидкость, предназначенную для очищения клапанов, которая на протяжении шести рабочих часов двигателя уничтожит нагар на впускных клапанах и камере сгорания, хотя, нужно быть осторожней, кто знает что у вас наросло в двигателе (а если ездили постоянно в натяг и только на малых оборотах то нагар например на днище поршня может достигать нескольких миллиметров) и как это начнет отлетать при использовании очистителя.

Материалы по теме:

• Достоинства и недостатки синтетических моторных масел
• Для чего нужен лямбда-зонд в автомобиле
