Как устроен кондиционер (сплит-система)

Возможные неисправности и режимы отключения компрессора

Как уже было сказано, климатическая установка в автомобиле – это сложная и дорогая система. Ее “сердцем” является компрессор. Наиболее частые поломки кондиционера связаны именно с этим элементом. Проблемами могут стать:

• неисправность электромагнитной муфты;
• выход из строя подшипника шкива;
• утечка хладагента;
• перегорание предохранителя.

Подшипник шкива испытывает большие нагрузки и часто выходит из строя. Это обусловлено его постоянной работой. Поломку можно определить по непривычному звуку.

Именно компрессор кондиционера выполняет большую часть механической работы в климатической установке, поэтому он нередко выходит из строя. Этому также способствуют плохие дороги, неисправность других узлов, неправильная работа электрооборудования. Для ремонта потребуются специальные знания и умения. Лучше обратится в сервисный центр.

Также есть некоторые режимы, при которых происходит отключение компрессора, предусмотренное системой:

• очень высокое (выше 3 МПа) или низкое (ниже 0,1 МПа) давление внутри нагнетателя и магистралей (показывают датчики давления, пороговые значения могут отличаться в зависимости от производителя);
• низкая температура воздуха снаружи;
• чрезмерно высокая температура охлаждающей жидкости (выше 105˚C);
• температура испарителя ниже примерно 3˚C;
• открытие дроссельной заслонки более 85%.

Чтобы более точно определить причину неисправности, можно воспользоваться специальным сканером или обратиться за диагностикой в сервисный центр.

Источник

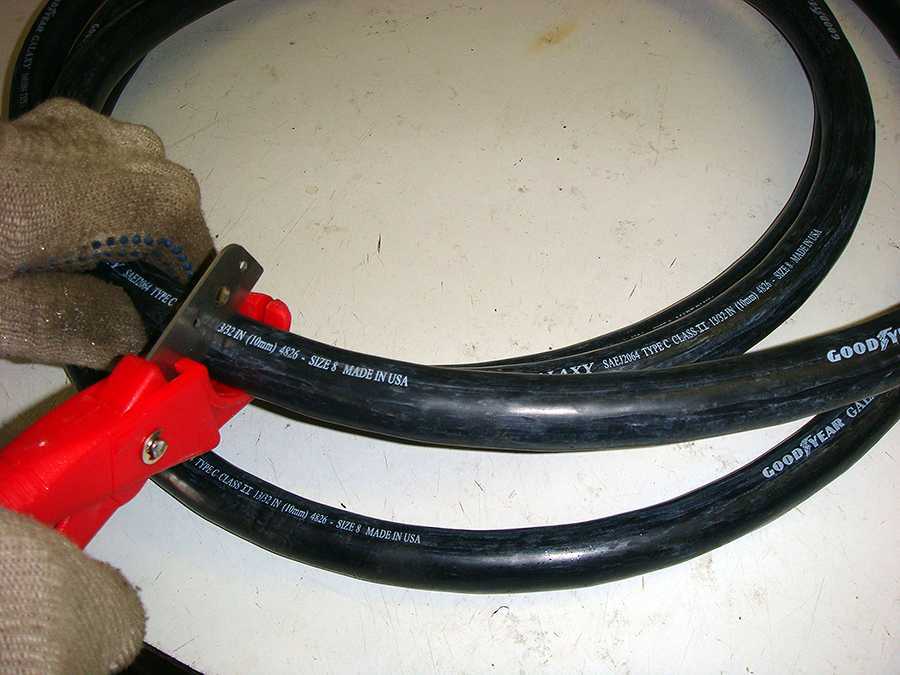

Ремонт шлангов

Если вам хочется здорово сэкономить на ремонте трубок кондиционера – то придется делать его самостоятельно. Хочу отметить, что для этого все же потребуется опыт пайки, хоть и небольшой

Важно запастись специфическим инструментом: труборезом, специальным гибочным станком и сваркой. Учтите, что труборез можно заменить и на пилку по металлу, но это будет совершенно не то качество, которого мы ожидаем в ремонте трубок автокондиционера

Трубогиб может быть как универсальным (для разных диаметров), так и специфическим (под определенный диаметр). При выборе этого инструмента стоит узнать, какие размеры используются в вашей машине. Часто это 6, 8, 10 размер, который соответствует внутреннему диаметру в миллиметрах. Размер вы можете посмотреть на системе автомобиля или в технической документации. Это принципиально важный вопрос ремонта, поскольку в разных машинах используются разные системы измерения.

Ремонт трубок автокондиционера начинается с того, что надо купить или изготовить детали. Далее отрезаем необходимую длину и гнем их с помощью гибочного станка. Когда готовы трубки, нарезаем фитинги и соединяем все это в единую систему. Прежде чем выполнять пайку, стоит перемотать детали изолентой и посмотреть – все ли вы сделали верно. Если все подходит – тогда начинаем пайку.

Когда выполняется ремонт трубок автокондиционера, не всегда можно прибегнуть к вышеописанному способу. Иногда выполняется замена трубок кондиционера на шланги, которые произведены из резины. Хоть они и выполнены из менее стойкого материала, зато замена их будет очень быстрой, простой и дешевой. Здесь не применяется сварка трубок кондиционера, обычно шланги вкручиваются.

Сварка трубок кондиционера используется и тогда, если они изготовлены из меди. Медный вид соединений более стойкий, чем алюминий, но он дорогостоящий. При этом необходимо выполнять развальцовку. А это – работа для профессионалов с высококлассным специфическим инструментом (он присутствует только на хороших станциях технического обслуживания). Иногда для таких деталей выполняется изоляция, которая спасает от обмерзания зимой и выполняет теплоизоляцию системы.

В завершении статьи хотелось бы отметить, что за системой охлаждения нужно очень сильно следить: прислушивайтесь к звукам в работе устройств, к запахам и к общим характеристикам работоспособности. Все это может вовремя рассказать вам о неполадках, которые на первых этапах легко устранять. Внимательно относитесь к своей машине и она прослужит вам долгие годы!

Как заправить автомобильный радиатор кондиционера

Те, кто занимается профессионально заправкой кондиционеров, они покупают серьезной оборудование, которое достаточно трудоемко перевозить и заправляют.

Те, кто хочет заправить кондиционер своими руками, покупают в баллончике фреон, читают инструкцию и проделывают все пошагово.

После заправки до определенного давления для конкретной марки и модели авто, следует создать вакуум в системе. Для этого применяется вакуумный насос, который надо подключить через манометр. Заправляют кондиционер, когда мотор автомобиля работает, поэтому следует быть аккуратным и лучше проделывать это с тем, кто уже имеет опыт. Один раз проделать со знающим человеком и все, процесс запомнится.

Виды, устройство и принцип работы компрессора

Компрессор представляет собой нагнетатель вытеснительного типа. Он начинает свою работу после включения кнопки кондиционера в салоне автомобиля. Устройство имеет постоянное ременное соединение с двигателем (привод) через электромагнитную муфту, которая позволяет запускать установку, когда это необходимо.

Нагнетатель всасывает охлажденный хладагент в газообразном состоянии из зоны низкого давления. Далее, за счет сжатия повышается давление и температура хладагента. Это главные условия для его расширения и дальнейшего охлаждения в расширительном клапане и испарителе. Для повышения срока службы составных частей компрессора используется специальное масло. Часть его остается в нагнетателе, другая часть растекается по системе. На компрессоре размещен предохранительный клапан, который защищает установку от превышения давления сверх нормы.

Различают следующие виды компрессоров в климатических установках:

• аксиально-поршневые;
• аксиально-поршневые с вращающимся наклонным диском;
• лопастные (роторные);
• спиральные.

Наиболее широкое распространение получили аксиально-поршневые и аксиально-поршневые нагнетатели с наклонным вращающимся диском. Это наиболее простой и надежный вариант устройства.

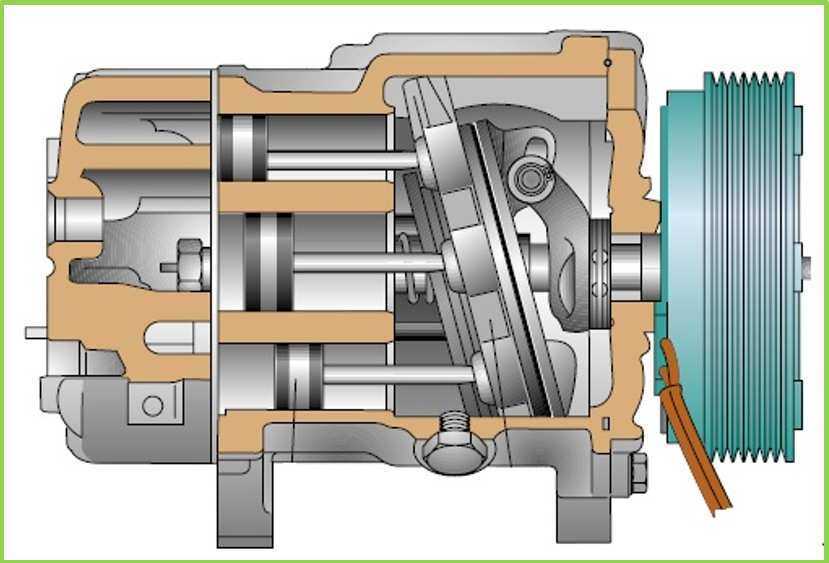

Аксиально-поршневой нагнетатель

Приводной вал компрессора приводит в движение наклонный диск, который, в свою очередь, образует возвратно-поступательное движение поршней в цилиндрах. Поршни двигаются параллельно валу. Количество поршней может отличаться в зависимости от модели и конструктивного решения. Их может быть от 3 до 10. Таким образом, формируется такт работы. Клапана открываются и закрываются. Происходит всасывание и нагнетания хладагента.

Мощность климатической установки зависит от максимальной частоты вращения компрессора. Часто производительность зависит от скорости двигателя. Диапазон частоты вращения нагнетателя находится от 0 до 6 000 об/мин.

Чтобы убрать зависимость работы компрессора от скорости работы двигателя, используются компрессоры с изменяемым рабочим объемом. Это достигается путем применения вращающегося наклонного диска. Угол наклона диска меняется с помощью пружин, что корректирует производительность всей климатической установки. В компрессорах с постоянным аксиальным диском регулировка происходит в результате отключения и включения электромагнитной муфты.

Привод и электромагнитная муфта

Электромагнитная муфта обеспечивает связь работающего двигателя и компрессора во время включения кондиционера. Муфта состоит из следующих компонентов:

• ременной шкив на подшипнике;
• электромагнитная катушка;
• подпружиненный диск со ступицей.

Двигатель посредством ременного соединения приводит в движение шкив. Подпружиненный диск соединен с приводным валом, а электромагнитная катушка с корпусом нагнетателя. Между диском и шкивом имеется небольшой зазор. Когда включается кондиционер, электромагнитная катушка создает магнитное поле. Подпружиненный диск и вращающийся шкив соединяются. Компрессор начинает свою работу. Когда кондиционер выключается, пружины отводят диск от шкива.

Ремонт, чистка и промывка радиатора кондиционера

Радиатор кондиционера — далеко не самая дешёвая запчасть. Поэтому при небольших повреждениях его проще отремонтировать, чем поменять. В тех случаях, когда неисправность вызвана внутренним или внешним загрязнением, бывает достаточно чистки или промывки.

Устранение течи

Небольшие пробоины в радиаторе можно залить эпоксидной смолой, предварительно очистив повреждённые участки от загрязнений. Эпоксидка неплохо справляется с изменением температуры, но результаты такого ремонта обычно носят временный характер.

Как альтернативу можно использовать специальный порошковый герметик для радиаторов. Он продаётся в магазинах автозапчастей и автомобильной химии.

Герметик используется как быстродействующее средство для совсем маленьких течей

Инструкции по применению герметиков похожи и выглядят примерно так:

1. Просушить радиатор.
2. Засыпать герметик в конденсор.
3. Залить горячей водой.
4. Слить воду и ждать (время ожидания зависит от используемого средства).

Использовать герметик нужно аккуратно, строго в соответствии с инструкцией. Неправильное применение может повлечь засорение всей системы кондиционирования.

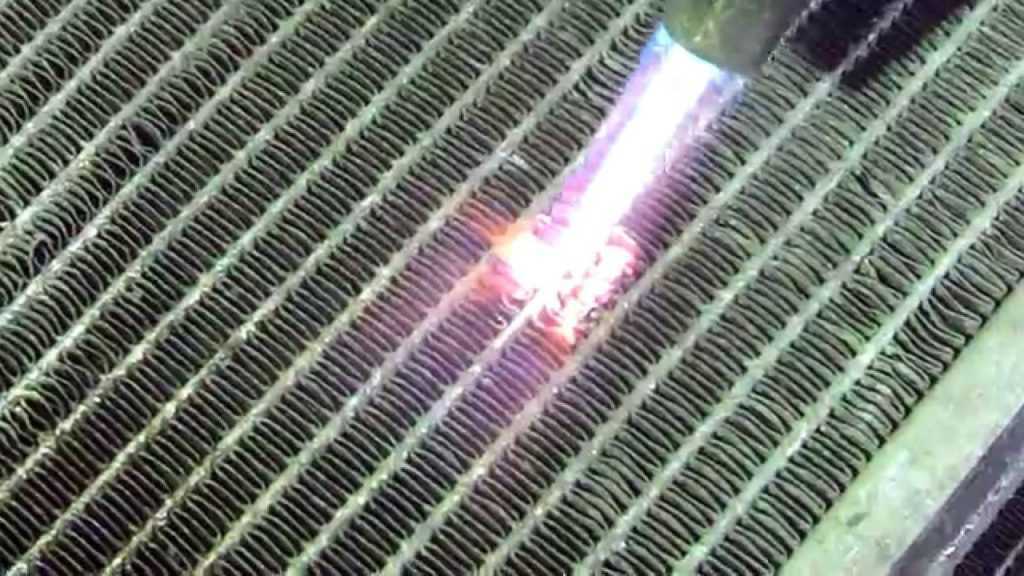

Пайка радиатора кондиционера

Практически все радиаторы кондиционеров сделаны из алюминия. Качественно запаять этот металл можно только аргоном. Аргоновая пайка используется для ремонта холодильных установок и бытовых систем кондиционирования. Поэтому для ремонта радиатора кондиционера можно обратиться к специалистам по обслуживанию холодильников.

Надежно запаять радиатор кондиционера можно только аргоном

Паять самостоятельно, не обладая навыками аргоновой сварки, не рекомендуется. Да и без специального оборудования тут не обойтись.

Внешняя чистка радиатора кондиционера

Наружные поверхности конденсора нужно периодически чистить от грязи и пыли. Лучше не дожидаться появления проблем в его работе, а промывать радиатор по мере его загрязнения.

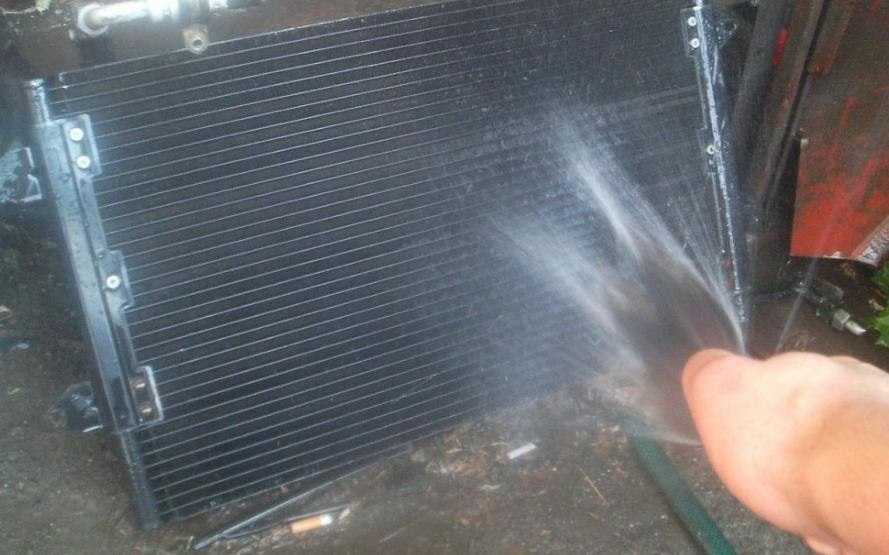

Промыть радиатор водой можно, не снимая его с автомобиля

На большинстве автомобилей при очистке радиатора кондиционера можно обойтись без демонтажа. Однако обычно, чтобы добраться до задней стенки конденсора, приходится снимать радиатор ДВС. После снятия переднего бампера, решётки радиатора и самого радиатора системы охлаждения можно приступать к промывке конденсора. Это делается паром под давлением или водой. Напор воды не должен быть слишком высоким, чтобы алюминиевые соты радиатора остались целы. Начинать промывку лучше с задней, обращённой к двигателю, стороны.

Промывка внутренних поверхностей радиатора кондиционера

Для профилактики внутреннего засорения радиатор кондиционера нужно периодически промывать. Для этого используются специальные химические средства.

Специальное средство для очистки можно приобрести в любом магазине автомобильной химии

Промывку радиатора кондиционера изнутри рекомендуют проводить следующим образом:

1. Отсоедините радиатор кондиционера от системы, предварительно выпустив весь фреон.
2. Следуя инструкции, растворите реагент в тёплой воде и залейте раствор в конденсор.
3. Закупорьте все отверстия на радиаторе.
4. Оставьте радиатор на некоторое время. Продолжительность очистки должна быть указана в инструкции к используемому средству.
5. Слейте раствор и несколько раз промойте радиатор водой.
6. Просушите радиатор.
7. Присоедините к радиатору трубки магистралей.
8. Вакуумируйте систему и заправьте кондиционер.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Принцип работы автомобильного кондиционера

Работа автомобильного кондиционера основана на цикличности:

• компрессор нагнетает хладагент в виде газа, вещество разогревается;
• далее оно отправляется по каналам высокого давления к конденсатору;
• здесь фреон отдает тепло и превращается в жидкость, давление которой по-прежнему остается повышенным;
• из конденсатора жидкость переходит дальше через магистрали к осушителю, в котором из нее отводится влага и посторонние примеси;
• следующий этап – поступление хладагента к терморегулирующему вентилю либо дросселю, где давление регулируется (снижается), в результате начинается превращение вещества в газ;
• фреон перенаправляется в испаритель и из-за резкого уменьшения давления испаряется, забирая тепло извне, сконденсированная на испарителе вода уходит наружу;
• после испарителя охладитель в виде газа попадает в каналы с низким давлением, которые ведут его обратно к компрессору.

Очевидно, процесс зацикливается и запускается заново.

Работа кондиционера в составе климат-контроля

Автокондиционеры работают как отдельные устройства, либо в качестве компонента климат-контроля. При втором варианте в машине установлен блок управления. Через ЭБУ системы кондиционирования воздуха, обогрева и вентиляции объединены в единую схему.

При работе климат-контроля для поддержания комфортной температуры в салоне авто воздух подогревается вслед за охлаждением. Т. е. микроклимат регулируется за счет попадания части воздуха из испарителя в радиатор печки. Воздух смешивается с основным и приходит в нужное человеку состояние.

Панель управления системой климат-контроля

Независимо от того, действует ли система кондиционирования самостоятельно или входит в климат-контроль, ее конструкция остается неизменной. Она требует одинакового подхода к использованию.

Ремонт кондиционеров: дренажная система кондиционера, ее устройство и очистка.

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции. Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги. Дренажная система

кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих. Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Nissan Pathfinder 1993, 103 л. с. — своими руками

Nissan Pathfinder, 2011

Комментарии 17

Мужыки подскажите как снять испаритель кондиционера, хочу его почистить

У меня hiace, в подкапотное выходит две трубки от заднего кондера, подключил. Но трубки и сам радиатор настолько малы, что антифриз еле проходит. При включении обдува все тепло с радиатора сносит(

Вопрос! А как быть летом? Там же задвижка которая регулирует температуру просто перекрывает печку от кондея.

размеры кондера кто подскажет

На грузовике делал

Сегодня также сделал сперва все было ок, потом то сол перестал проходить через испаритель кондора, пришлось его отключить

кто может скинуть схему подключения кондера к печке…

На выходных на охоту гонял, так на скорости холодно было даже с двумя печками… Задумался кондёр тоже в печку переделать…

Параллельно же наоборот будет жарче. Последовательно так же регулируется, как и на обычной печке, закрываешь клапан и меньше идёт. или я чего не понял?

Теоретически да. Но по факту, даже чуть чуть, на самый минимум передвигаешь ползунок и шпарит горячий воздух. У нас же управление печкой сделано так, что ползунок одновременно уменьшает поток антифриза и пускает больше холодного воздуха МИМО печки. Таким образом, чем левее ползунок температуры, тем меньше воздуха попадает непосредственно на печку. А стоит эта заслонка между испарителем кондея и печкой. Таким образом, при последовательном подключении, ВЕСЬ воздух сначала проходит через испаритель, который кстати раза в 3 больше основной печки, аццки нагревается, а потом пытается немного остыть путем подмешивания холодного. У мну уже третью зиму как сделана вторая печка. Сначала сделал последовательно, недели через 2 переделал, ибо ноги варились.

А испаритель на кран посадили?

привет! может скинуть схему подключения кандера к печке? а то я не могу понять как его подключать.

Все как на картинке, тока я ниаких переходников неделал а отпилил все до самого толского места.

Ёперный театр! В первый раз такое вижу!) Полезная статейка)

Источник

Принцип действия

Испаритель кондиционера – неотъемлемая часть замкнутого фреонового контура. Главная его функция – охлаждение воздушного потока, прогоняемого через него вентилятором, находящегося непосредственно возле него. В систему входят:

• испаритель,
• конденсатор,
• вентиляторы внешнего и внутреннего блоков,
• терморегулирующий вентиль,
• компрессор,
• медный трубопровод для хладагента,
• хладагент,
• компрессорное масло.

В компрессоре газообразный фреон сжимается до состояния жидкости. Далее он проходит во внешний теплообменник – конденсатор. Здесь фреон отдает свое тепло наружному воздуху, который прохладнее фреонового вещества. Воздух нагнетается внутрь корпуса вентилятором.

Сбросив часть температуры жидкость двигается дальше по контуру, попадает в терморегулирующий вентиль. Внутри спиралевидного устройства фреон еще более охлаждается, давление понижается. В таком состоянии хладагент поступает в испаритель. При взаимодействии с теплым комнатным воздухом (через теплообменную поверхность) происходит испарение, фреон из жидкого переходит в состояние газа. Окружающий теплообменник воздух охлаждается.

Далее газ попадает в компрессор и круг возобновляется. Рядом с испарителем расположен вентилятор, который способствует циркуляции комнатного воздуха.

Обслуживание кондиционера.

Т.к. у кондиционера система полностью закрытая, то в каком то специальном обслуживании он не нуждается, и регламетом производителя это не предусмотрено, кроме замены воздушного фильтра салона. «Профилактическая» замена фреона и масла тут ни к чему, поскольку в правильно заправленной системе качество фреона со временем не меняется, а продукты механического износа в компрессоре осаждаются в фильтре.Но всё же кое какие мероприятия хотя бы раз в год могут продлить «жизнь» кондиционеру:1. Следить за чистотой радиаторов! Грязь забивающая соты радиаторов (особенно после зимы) существенно затрудняет прохождение через них воздуха и соответственно охлаждение фреона в кондиционере и антифриза в системе охлаждения двигателя. Следует иметь в виду, что грязе-водяная масса очень коварна — проникая через соты первого радиатора (конденсора) она оседает на поверхности второго (на фото радиатор охлаждения при снятом конденсоре). Поэтому желательно не ограничиваться осмотром переднего радиатора, а снять пластиковую накладку над радиаторами и попробовать заглянуть в щель между радиаторами.Мыть радиаторы нужно раздельно по той же причине — грязевая масса, выбиваемая струёй воды из первого радиатора, осядает на втором. Как это сделать есть разные варианты: или специальное приспособление, пролезающее в щель между радиаторами; или снимать конденсор (но тогда нужна перезаправка кондиционера фреоном); или можно снять радиатор охлаждения, а конденсор промыть на машине.2. В жаркую погоду регулярно проверять исправность обоих вентиляторов! Если хотя бы один вентилятор не работает, то для охлаждения двигателя хватит и одного. Но для охлаждения кондиционера этого недостаточно! При перегреве фреона давление в системе возрастает в несколько раз, что чревато поломкой компрессора. К сожалению у CR-V второго поколения крушение компрессора происходит раньше, чем систему отключает датчик давления.

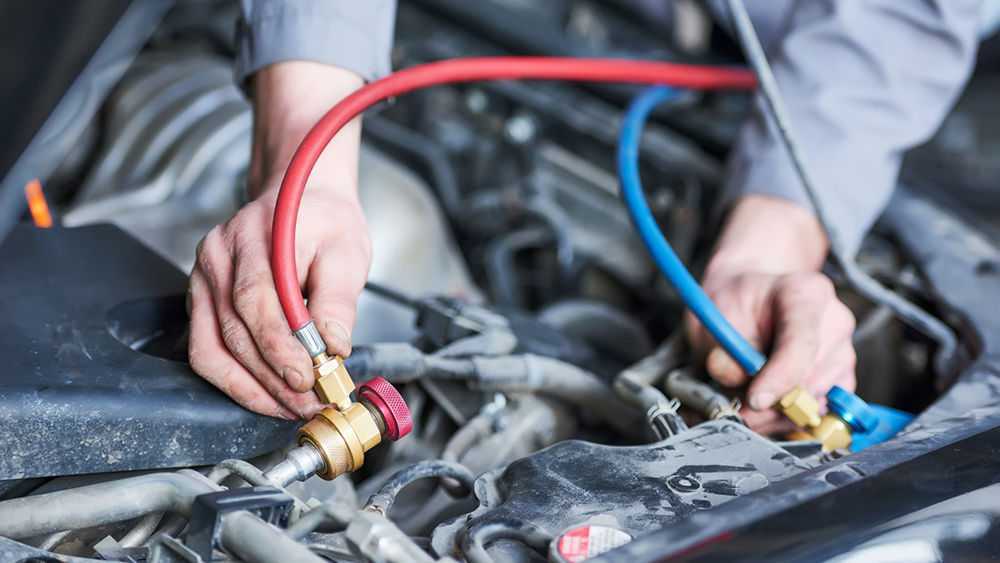

Алгоритм заправки автокондиционера фреоном

Для выполнения этой операции необходимо подготовить следующие инструменты, приборы и расходные материалы:

• шланги;
• манометр;
• заправленный фреоном баллон;
• переходник.

Первое, что необходимо сделать – найти в моторном отсеке магистраль, по которой циркулирует хладагент. Затем нужно отыскать отверстие для заправки фреона и зачистить его посредством использования специального колпачка. Место вокруг отверстия также нужно тщательно прочистить и постараться после снятия колпачка как можно быстрее надеть заправочный шланг.

Выполнить заправку самостоятельно не получится, поэтому пригласите помощника, который запустит силовой агрегат и будет поддерживать его работу на холостых оборотах при показаниях тахометра в районе 1500 об/минуту. После этого ему нужно включить кондиционер, выставив регулятор на максимальный уровень охлаждения. В это время вам необходимо приготовить баллон с фреоном к заправке: перевернуть, открыть кран, открыть на шланге вентиль низкого давления и подключить ёмкость с хладагентом к магистрали. Все эти операции следует осуществлять при уже включённой системе кондиционирования с максимальной быстротой.

Пока происходит заливка фреона в магистраль, вам нужно будет контролировать этот процесс, следя за шкалой манометра. Для разных моделей автокондиционеров уровень номинального значения давления разный, изучите этот момент до начала заправки. Если нужной цифры не нашли – ориентируйтесь на показатель 285 кПа. При этом нужно следить, чтобы в хладагент не попал воздух – в окошке на ресивере в этом случае будут видны пузырьки. Всё это время двигатель должен работать на холостых оборотах. Заканчивать заправку следует, когда температура воздуха, поступающего в салон из кондиционера, опустится до 6 – 8 градусов. Для этого нужно перекрыть вентиль и вынуть баллон из заправочного отверстия.

Весь процесс можно и нужно изучить, просмотрев несколько разных видеороликов, которые доморощенные специалисты выкладывают в YouTube.

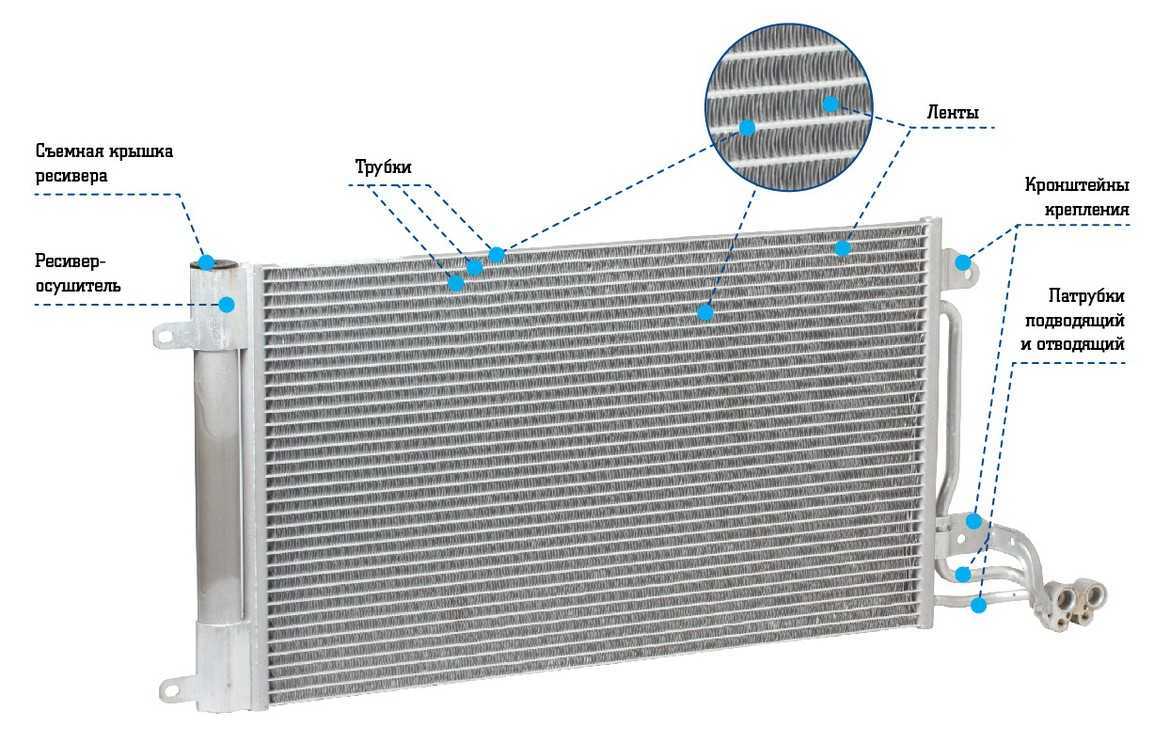

Как устроен радиатор кондиционера (конденсер)

Наиболее дорогая и подверженная поломкам деталь — радиатор кондиционера (конденсер). Он имеет трубчато-ленточную алюминиевую конструкцию и состоит из алюминиевых трубок, соединенных между собой посредством коллекторов, алюминиевых лент, сложенных гармошкой и находящихся между трубками, подводящего и отводящего патрубков, кронштейнов крепления.

Современные радиаторы кондиционера имеют в основном интегрированный ресивер-осушитель. Некоторые радиаторы кондиционера для жесткости конструкции имеют усилители.

Трубки, как правило, изготавливаются из алюминия и имеют плоскоовальную форму. Внутри трубок находятся перегородки (мультипортовая конструкция), обеспечивающие необходимую жесткость, поскольку давление в системе кондиционирования может доходить до 7 атм. Из тех же соображений трубки радиатора кондиционера имеют утолщенные стенки (в отличие от, например, трубок радиатора охлаждения).

Ленты выполняют функцию «оребрения», то есть расширяют площадь реагирующего материала, увеличивая теплоотвод. Ленты производятся из алюминия. Они спаиваются с трубками в специальной азотной среде, без кислорода, который мешает пайке алюминия.

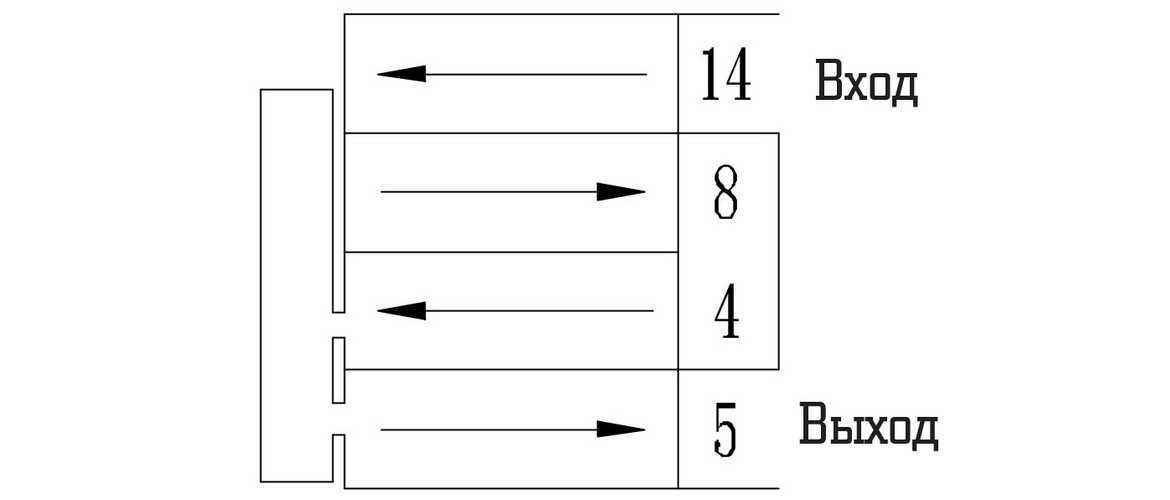

Коллекторы имеют круглую или квадратно-овальную форму, а также прорези, в которые монтируются трубки, присоединенные посредством пайки. Внутри коллекторов есть особые перегородки, благодаря которым хладагент послойно заполняет трубки (многоходовое движение хладагента). Перегородки внутри коллекторов располагаются несимметрично: ближе к «входу» хладагента более часто, а далее — реже. Количество «ходов» внутри конденсера может быть от 3 до 7, реже встречаются 8–11-ходовые конденсеры.

Патрубков два: первый — подводящий, или входной, — находится в верхней части конденсера, второй патрубок — отводящий, или выходной, — снизу. Также выполнены в виде алюминиевых трубок, имеющих соединение с трубопроводами — фланцевое либо резьбовое при помощи уплотнительной прокладки.

Кронштейны бывают алюминиевые или стальные. Часто конфигурация кронштейнов требует наличия ребер жесткости — для исключения их деформации. С помощью кронштейнов конденсер присоединяется к радиатору охлаждения (наиболее часто встречаемая конструкция) либо непосредственно к кузову автомобиля.

Ресивер-осушитель. Алюминиевые цилиндры, внутри которых располагается специальная ткань — фильтр-десикант. Бывают обслуживаемые ресиверы (с возможностью замены десиканта — в этом случае ресивер имеет съемную крышку) и необслуживаемые.

Усилители. Встречаются довольно редко, так как свойства алюминия вполне позволяют обеспечить достаточную жесткость конструкции ресивера. Как правило, представляют собой угловые поперечины. Их назначение очевидно — предотвращение искривления геометрии конденсера.

Некоторые конденсеры окрашивают после изготовления для защиты от коррозии, одновременно скрывая и следы пайки, но делают это лишь немногие производители, так как покраска конденсера ухудшает теплопередачу.

Из-за того что радиатор кондиционера установлен впереди автомобиля, данная деталь все время испытывает деформирующие нагрузки при движении. Поэтому конденсеры все чаще монтируются к автомобилю посредством резиновых подушек, которые уменьшают передающиеся на конденсер колебания.
