Гидронатяжитель цепи для ваз 21214 устройство и принцип работы
Общая информация
Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.
Схема работы
На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214. 1 – звезда распределительного вала; 2 – цепь газораспределительного механизма (ГРМ); 3 – успокоитель цепи; 4 – звезда привода вспомогательных устройств; 5 – звезда коленчатого вала; 6 – «башмак» натяжителя; 7 – гидравлический натяжитель цепи; 8 – штуцер магистрали; 9 – магистраль масляная; 10 – переходной штуцер; 11 – датчик давления масла (аварийный).
Замена гидронатяжителя цепи привода
Подробная инструкция с фото по замене гидронатяжителя цепи: Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров.
Сборка производится в обратной последовательности. Если после всех манипуляций вы запустили двигатель и при этом не слышите грохота цепи, то все сделано правильно.
Цены на гидронатяжитель ваз 21214 колебаться от 400 р. до 900 р. В зависимости от региона. Но нехватки данного устройства на полках магазина нет.
Полные технические характеристики Chevrolet Niva – сводная таблица
- 1 поколение рестайлинг (2009 – н. в.)
- 1 поколение (2002 – 2009)
| Параметр | Шевроле Нива 1.7 80 л.с. |
| Двигатель | |
| Код двигателя | 2123 |
| Тип двигателя | бензиновый |
| Тип впрыска | распределенный |
| Наддув | нет |
| Количество цилиндров | 4 |
| Расположение цилиндров | рядное |
| Количество клапанов на цилиндр | 2 |
| Объем, куб. см. | 1690 |
| Мощность, л.с. (при об/мин) | 80 (5000) |
| Крутящий момент, Н*м (при об/мин) | 127.5 (4000) |
| Трансмиссия | |
| Привод | полный |
| Коробка передач | 5МКПП |
| Подвеска | |
| Тип передней подвески | независимая многорычажная |
| Тип задней подвески | зависимая |
| Тормозная система | |
| Передние тормоза | дисковые |
| Задние тормоза | барабанные |
| Рулевое управление | |
| Тип усилителя | гидравлический |
| Шины | |
| Размер шин | 205/75 R15 / 205/70 R15 / 215/65 R16 |
| Размер дисков | 6.0Jx15 / 6.0Jx15 / 6.5Jx16 |
| Топливо | |
| Тип топлива | АИ-95 |
| Экологический класс | Евро-5 (Евро-4*) |
| Объем бака, л | 58 |
| Расход топлива | |
| Городской цикл, л/100 км | 13.2 (14.1) |
| Загородный цикл, л/100 км | 8.4 (8.8) |
| Смешанный цикл, л/100 км | 10.2 (10.8) |
| Габаритные размеры | |
| Количество мест | 5 |
| Количество дверей | 4 |
| Длина, мм | 4048 |
| Ширина, мм | 1770 |
| Высота, мм | 1652 |
| Колесная база, мм | 2450 |
| Колея передних колес, мм | 1466 |
| Колея задних колес, мм | 1456 |
| Передний свес, мм | 721 |
| Задний свес, мм | 748 |
| Объем багажника (мин/макс), л | 320/650 |
| Дорожный просвет (клиренс), мм | 200 |
| Геометрические параметры | |
| Угол въезда, градусы | 37 |
| Угол съезда, градусы | 35 |
| Масса | |
| Снаряженная (мин/макс), кг | 1410 |
| Полная, кг | 1860 |
| Максимальная масса прицепа (оборудованного тормозами), кг | 1200 |
| Максимальная масса прицепа (не оборудованного тормозами), кг | 600 |
| Динамические характеристики | |
| Максимальная скорость, км/ч | 140 |
| Время разгона до 100 км/ч, с | 19.0 |
* – в скобках указаны данные двигателя до модернизации 2015 года.
| Параметр | Шевроле Нива 1.7 80 л.с. | Шевроле Нива 1.8 122 л.с. |
| Двигатель | ||
| Код двигателя | 2123 | Z18XE |
| Тип двигателя | бензиновый | |
| Тип впрыска | распределенный | |
| Наддув | нет | |
| Количество цилиндров | 4 | |
| Расположение цилиндров | рядное | |
| Количество клапанов на цилиндр | 2 | 4 |
| Объем, куб. см. | 1690 | 1797 |
| Мощность, л.с. (при об/мин) | 80 (5000) | 122 (5600) |
| Крутящий момент, Н*м (при об/мин) | 128 (4000) | 167 (3800) |
| Трансмиссия | ||
| Привод | полный | |
| Коробка передач | 5МКПП | |
| Подвеска | ||
| Тип передней подвески | независимая многорычажная | |
| Тип задней подвески | зависимая | |
| Тормозная система | ||
| Передние тормоза | дисковые | |
| Задние тормоза | барабанные | |
| Рулевое управление | ||
| Тип усилителя | гидравлический | |
| Шины | ||
| Размер шин | 205/70 R15 | |
| Размер дисков | 6.0Jx15 | |
| Топливо | ||
| Тип топлива | АИ-92 | |
| Экологический класс | н/д | |
| Объем бака, л | 58 | |
| Расход топлива | ||
| Городской цикл, л/100 км | 14.2 | 12.8 |
| Загородный цикл, л/100 км | 8.9 | 8.5 |
| Смешанный цикл, л/100 км | 10.9 | 10.1 |
| Габаритные размеры | ||
| Количество мест | 5 | |
| Количество дверей | 4 | |
| Длина, мм | 4048 | |
| Ширина, мм | 1770 | |
| Высота, мм | 1652 | |
| Колесная база, мм | 2450 | |
| Колея передних колес, мм | 1450 | |
| Колея задних колес, мм | 1440 | |
| Объем багажника (мин/макс), л | 320/650 | |
| Дорожный просвет (клиренс), мм | 200 | |
| Масса | ||
| Снаряженная (мин/макс), кг | 1400 | 1520 |
| Полная, кг | 1850 | 1870 |
| Максимальная масса прицепа (оборудованного тормозами), кг | н/д | н/д |
| Максимальная масса прицепа (не оборудованного тормозами), кг | н/д | н/д |
| Динамические характеристики | ||
| Максимальная скорость, км/ч | 140 | 165 |
| Время разгона до 100 км/ч, с | 19.0 | 12.0 |
Замена топливного фильтра Нива Шевроле своими руками
Чтобы силовой агрегат автомобиля мог работать качественно, необходимо чтобы в него поступало только очищенное топливо. Специально для этого регулярно должна проводиться замена соответствующего фильтрующего элемента. Сегодня большой популярностью пользуется такой автомобиль, как Chevrolet Niva. Владельцам такого транспортного средства стоит ознакомиться с этой статьей, ибо в ней речь пойдет о том, как проводится замена топливного фильтра на нива шевроле, а также о некоторых других важных деталях.
Месторасположение
Прежде, чем приступить непосредственно к процедуре замены, необходимы выяснить, где стоит фильтрующий элемент. В случае, если автомобиль появился на свет до 2009 года, искать его необходимо непосредственно под капотом. Если вести речь про более современные модели, здесь он будет расположен под днищем.
Чтобы добраться до фильтра, необходимо снять задние сидения. Под ними удастся заметить пленку, посаженную на герметик. Достаточно ее аккуратно оторвать и устройство будет находиться прямо перед глазами.
Разобравшись с тем, где находится топливный фильтр на шевроле нива, стоит выяснить, как правильно выполняется его замена.
Порядок замены
На самом деле, ничего сложного в том, чтобы поменять его своими руками, нет. Достаточно просто действовать согласно алгоритму, приведенному ниже:
Мотор заглушить. Это сделать для того, чтобы топливо в системе находилось под определенным давлением. Немного открутить штуцер, находящийся на фильтре, после чего нажать на золотник. Это делается для стравливания давления.
Используя отвертку крестообразного типа, открутить болты, которые держат крышку.
Придавить фиксатор. Так получится отсоединить колодку.
Двигатель нужно запустить. Подождать пока он не выработает остаточное топливо. Как только это случится, он заглохнет.
Убедиться в отсутствии топлива путем кратковременного прокручивания стартера. Воспользоваться ключом на 10 и открутить гайки, которые крепят кожух
Делать это максимально осторожно, после чего его нужно демонтировать.
Осторожно нажать на фиксаторы, что даст возможность извлечь штуцер.
Снова взять ключ и ослабить хомут крепления фильтра. Достаточно небольшого движения вправо, чтобы снять старый бензиновый фильтр.
Что касается установки нового элемента, здесь все выполняется в обратной последовательности
Важно только внимательно следить за указаниями на корпусе нового элемента
На нем имеются стрелки, предназначенные для правильной установки
Вставлять его до тех пор, пока не раздастся щелчок.
Когда процесс монтажа закончен, необходимо провернуть ключ в первое положение, чтобы проверить систему на герметичность. Вероятно, будут заметны протекания. Устранить их своими руками довольно просто, как и выполнить весь процесс замены в целом. В случае их отсутствия, следует просто отправиться в дорогу.
Необходимый инструмент
Теперь каждый желающий знает, как поменять фильтр. Для полноты картины следует выяснить, какое понадобится оборудование. Исходя из предыдущего пункта, можно сделать вывод, что ничего сверхъестественное не нужно. Достаточно иметь накидной ключ на 10 и плоскогубцы. Они могут понадобиться для разгибания скоб, фиксирующих корпус. Плюс, понадобится отвертка крестовая.
Остается только купить фильтр. Имеется возможность выбора в зависимости от стоимости. Можно приобрести за 150 — 200 рублей. Если вести речь про наиболее качественный вариант, цена его составит от 900 до 1000 руб. Осталось только сделать покупку, правильно организовать рабочий процесс и можно отправляться в путь.
Монтаж регулировочных болтов на Шевроле Нива
Новые гидрокомпенсаторы как уже стало понятно стоят дорого, а гарантий того, что они не застучат снова, минимальны. Именно по этим соображениям и из-за ценового спора можно установить регулировочные болты.
Так выглядят регулировочные болты.
Работа проделывается такая же, но придётся отдельно регулировать клапана, и немного иначе выполнять сборку двигателя.
Особенности сборки
- Необходимо наиболее тщательно очистить все колодцы болтов.
- Монтируем пластины и закручиваем новые втулки.
- Далее, закручиваем болты и монтируем новые пружины с рокерами.
- Устанавливаем распределительный вал на своё место и натягиваем цепь. Масляную рампу пока устанавливать не надо.
Сейчас необходимо отрегулировать клапана, и делается это точно также как на любом другом автомобиле ВАЗовского семейства.
- Регулировку клапанов выполняют при помощи широкого щупа либо индикатора.
Так выглядит щуп для регулировки клапанов.
Такая работа неудобна единственным фактом, что регулировка требуется каждые 10-15 тысяч километров пробега.
Зазор клапанов
Зазор на клапанах в 0,15 мм , которые выставляются щупом необходимо проводить только на холодном двигателе. Если это значение будет меньше, то они могут просто-напросто прогореть, а если больше, то начнут стучать.
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:
Внедорожник Нива Шевроле (ВАЗ 2123) зарекомендовал себя как надёжный автомобиль, особенно в условиях нашего бездорожья. Базовая комплектация обеспечивается двигателями от двух производителей: Opel Z18XE (1.8) и ВАЗ-2123 (1.6). На «опелевский» мотор особых нареканий не возникало, чего, к сожалению, не скажешь про отечественный.
Благодаря повышенной модернизации, новый двигатель Нивы Шевроле получил вместо штатных регулировочных винтов и втулок, так называемые «направляющие втулки» — плунжерные пары гидрокомпенсаторов, встроенных в ГБЦ.
Конструкционные особенности двигателя 2123 8 клапанов
Конструкционно этот мотор довольно архаичен и недалеко ушел от двигателя ВАЗ 21213, разработанного еще в восьмидесятые. Четырехцилиндровый чугунный блок цилиндров накрыт восьмиклапанной головкой с одним распредвалом. Впрыск распределенный, система охлаждения жидкостная, закрытого типа с принудительной циркуляцией. Смазка осуществляется путем разбрызгивания от вращающихся деталей.
Но есть здесь и вполне актуальные конструкционные решения. Цепной привод ГРМ оснащен гидронатяжителем, из-за этого цепь не требует частой подтяжки, а наличие гидрокомпенсаторов избавляет от необходимости периодической регулировки зазоров клапанов. Правда качество исполнения этих элементов нередко заставляет владельцев устанавливать механический натяжитель и избавляться от гидрокомпенсаторов в пользу регулировочных болтов.
Подробно о конструкции двс рассказано в этом видео про его ремонт.
Данный восьмиклапанный мотор по своим технико-эксплуатационным свойствам мало отличается от классических силовых агрегатов тольяттинской серии с высоким блоком и ему присущи все их проблемы и недостатки. Такие, как постоянный перегрев, повышенная шумность, масложор, периодическое троение и регулярные стуки, разной степени тяжести и последствий.
Аналогичные двигатели других производителей:
Двигатель ВАЗ 2123 Нива Шевроле — стальное сердце с хорошим ресурсом. Автомобиль данной марки получил усовершенствованный двигатель от компании АвтоВАЗ. В нем механизм, состоящий из 4-х цилиндров, расположен вертикально. Силовой агрегат имеет систему контроля впрыска горючей смеси и прошел все европейские тесты, по результатам которых был отнесен к стандарту Euro 2. Новый мотор ВАЗ 2123, в отличие от других модификаций, славится низким уровнем создаваемого шума. Для этого инженерам пришлось применять в конструкции гидронатяжители цепей, а также использовать однорядные цепные устройства. На снижение громкости издаваемого двигателем звука повлияла и интеграция опоры гидравлических клапанов.
На что нужно обратить внимание
Особое внимание должно быть уделено соединению звездочки привода насоса и цепи, они не должны разъединиться. На двигатель монтируется конструкция вместе с цепью и выкручивается крепеж на корпусе подшипников распределительного вала, на котором также держится штуцер детали, осуществляющей подведение масла к гидравлическим опорам
Трубопровод отводится в сторону после снятия штуцера
Крайне осторожно должны перемещаться элементы, располагающиеся в резиновых кольцах стоек. На остаются другие гайки, которые также должны быть сняты вместе с находящимися под ними плоскими шайбами
После демонтажа распредвала и подшипников вынимаются детали со шпилек головки, выкручивается гидроопора, снимается рычаг клапанного привода. Это обеспечит более легкое извлечение элемента. Нежелательно прокручивать распределительный вал после снятия корпуса, так как это усложнит последующий обратный монтаж и сборку.
Перед тем, как устанавливать гидрокомпенсаторы «Нива Шевроле», необходимо удалить собравшееся в отверстиях блока цилиндров масло. Если не откачать его, функционирование клапанного привода будет неправильным, а элемент не получится полностью закрутить. После монтажа производится сборка всех деталей, снятых ранее.
Внедорожник Нива Шевроле (ВАЗ 2123) зарекомендовал себя как надёжный автомобиль, особенно в условиях нашего бездорожья. Базовая комплектация обеспечивается двигателями от двух производителей: Opel Z18XE (1.8) и ВАЗ-2123 (1.6). На «опелевский» мотор особых нареканий не возникало, чего, к сожалению, не скажешь про отечественный.
Благодаря повышенной модернизации, новый двигатель Нивы Шевроле получил вместо штатных регулировочных винтов и втулок, так называемые «направляющие втулки» — плунжерные пары гидрокомпенсаторов, встроенных в ГБЦ.
На автомобилях Нива Шевроле на двигатели устанавливаются гидравлические компенсаторы (ГК) типа SOHC.
Случается, что на отечественных моторах гидрокомпенсаторы начинают работать с перебоями, доставляя тем самым немало хлопот своим владельцам.
Двигатель ВАЗ 2123 — особенности
Двигатель ВАЗ 2123 для Нивы Шевроле получил множество изменений, которые в лучшую сторону влияют на его функциональные характеристики.
В отличие от моделей предшественников он имеет иное расположение генератора. Он теперь находится сверху.

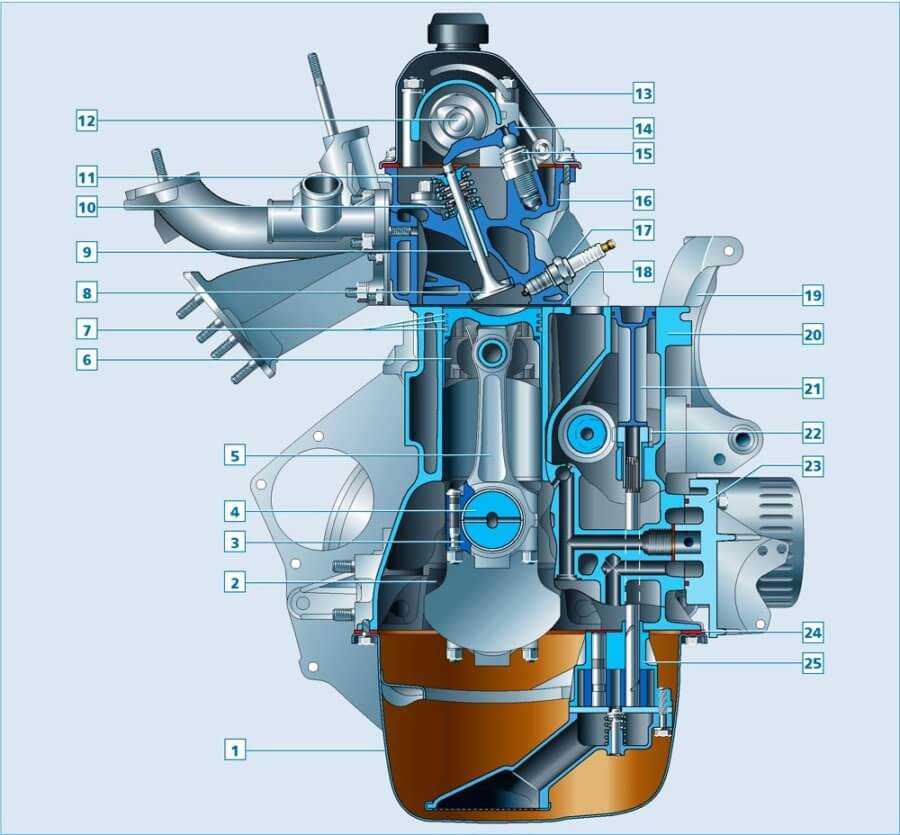

1 — поддон картера; 2 — крышка коренного подшипника; 3 — крышка шатуна; 4 — коленчатый вал; 5 — шатун; 6 — поршень; 7 — поршневые кольца; 8 — клапан; 9 — направляющая втулка клапана; 10 — клапанные пружины; 11 — тарелка; 12 — распределительный вал; 13 — крышка головки блока цилиндров; 14 — рычаг клапана; 15 — гидроопора; 16 — головка блока цилиндров; 17 — свеча зажигания; 18 — прокладка головки блока цилиндров; 19 — кронштейн генератора; 20 — блок цилиндров; 21 — фиксатор шестерни масляного насоса; 22 — шестерня масляного насоса; 23 — кронштейн масляного фильтра; 24 — прокладка поддона картера; 25 — масляный насос
В основе нового блока цилиндров лежит старый, но несмотря на это он имеет свою собственную маркировку. Главное изменение затронуло способ крепления масляного фильтра. В старых моделях он вкручивался напрямую в блок, теперь же для соединения используется специальный кронштейн. Он выполняет еще одну функцию — является опорой для крепления насоса ГУР.
Маховик получил увеличенный диаметр, вследствие чего его рабочая поверхность стала составлять 215 мм.
Установлена новая помпа, внутри которой размещается роликовый подшипник. В отличие от старого шарикового, новый тип подшипника имеет увеличенный ресурс.
Водяной насос, насос ГУР и генератор приводятся в действие от шкива, установленного на коленчатом валу. Система предусматривает натяжной и поддерживающий ролики. Сами шкивы сделаны по особой конструкции, подогнанной под профиль ремня.
1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;
Изменения коснулись и конструкции моторного отсека. Редуктор переднего моста теперь не крепится к двигателю. Это потребовало изменений внутреннего подкапотного пространства.
В двигатель ВАЗ 2123 ставится новая система забора воздуха. Объем ее корпуса существенно увеличился из-за возросшего в размерах воздушного фильтра, который теперь можно реже менять.
Управление двигателем осуществляют также новые контроллеры. В зависимости от модификаций могут устанавливаться контроллеры BOSCH или ЯНВАРЬ.
Алгоритм замены гидрокомпенсаторов
Хоть работы по замене гидрокомпенсаторов относятся к сервисным, они вполне доступны для самостоятельного выполнения. Самое главное – придерживаться нижеописанного алгоритма.
- Демонтируется воздушный патрубок. Освобождается крышка клапанов. Для этого необходимо обеспечить к ней беспрепятственный доступ, а также демонтировать с нее все крепления и кронштейны.
- Отворачиваются болты клапанной крышки (8 штук).
- На данном этапе можно с точно определить необходимость замены ГК. Если при нажатии на рокер толкатели с легкостью опускаются, то гидрокомпенсатор неисправен. (для проверки можно использовать плоскую отвертку, вставив ее между корпусом распредвала и рокером)
Проворачивая коленвал по ходу вращения двигателя, необходимо совместить метку шестерни распредвала с отливкой на корпусе постели.
Ослабив шестерню, можно натяжитель цепи снять и перезарядить.
Демонтируются рокера и гидрокомпенсаторы беспрепятственно, сначала выкручиваются головкой на 24,
а после извлекаются из занимаемого отверстия.
Новые устанавливаются с затяжкой в 2 кгс. Процедура сборки выполняется в обратном порядке.
Российский внедорожник Нива Шевроле изначально комплектовался двумя типами моторов – это ВАЗ-2123
с объёмом1,7 литра, иZ18XE от немецкой компании Opel с объёмом1,8 литра. Если на вашем авто, установлен последний, то, как правило, никаких хлопот и неполадок он не доставляет, а вот с Российским аналогом куда всё более сложнее, поскольку периодически начинают стучать клапана, заставляя двигатель работать с перебоями требуя замены гидрокомпенсаторов.
Установка
Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.
Внедорожники Chevrolet Niva комплектуется двумя типами двигателей – 1,8-литровым Z18XE компании Opel и 1,7-литровым ВАЗ-2123. Если «Опелевский» мотор не доставляет автовладельцам практически никаких проблем, то с вазовским силовым агрегатом случаются различные неполадки.
Гидрокомпенсаторы Нива Шевроле нередко приносят хлопот владельцам машин – клапана стучат, двигатель начинает работать с перебоями.
Как поменять гидрокомпенсаторы на Chevrolet Niva видео
Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1. Снимите пластиковый кожух над двигателем (есть не на всех моделях). 2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок. 3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ). 4. Открутите болты клапанной крышки и снимите ее.
5. Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов. 6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.
7. Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку. 8
Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи. 9
Осторожно снимите звездочку с распредвала. 10. Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов. 11. Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить. 12. Снимите все рокера, не потеряйте удерживающие их пружины. 13. Выкрутите гидрокомпенсаторы.
14. Снимите масляную рампу
Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки. 15
Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу. 16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).
17. Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м). 18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м). 19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м). 20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м). 21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м). 22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.
23. Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости. 24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух. 25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.
Замена гидрокомпенсаторов на Нива Шевроле
На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.
Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку
После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.
Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.
Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.
Как произвести замену гидрокомпенсаторов на Нива Шевроле
Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.
Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.
В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.
Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.
Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.
Замена гидрокомпенсаторов на Ниве Шевроле
Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. Замену ГК можно произвести своими руками, и выполняется она следующим образом:
ставим автомобиль на ровную площадку, глушим мотор, устанавливаем нейтральную передачу;
снимаем в первую очередь воздуховод, освобождаем клапанную крышку от патрубков;
отворачиваем 8 болтов крышки клапанов;
выставляем метку на распредвале – отлив на корпусе вала спереди должен совпадать с отметкой на задней части шестерни;
ослабляем болт звездочки распредвала, затем демонтируем натяжитель цепи;
натяжитель можно сразу перезарядить, утопив плунжер и зафиксировав его в этом положении колпачковой гайкой;
отворачиваем гайки, удерживающие распределительный вал, распредвал демонтируем;
вынимаем восемь рокеров, выкручиваем гидрокомпенсаторы;
устанавливаем на место новые «гидрики», затягиваем их с усилием 2 кг – важно их не перетянуть, но и слишком ослабленными тоже оставлять нельзя, они могут открутиться;
ставим на место рокера, прежде чем установить распредвал на место, устанавливаем метку – штифт должен находиться напротив отверстия во фланце (см. на рисунке снизу);
крепим распределительный вал, ставим на место звездочку, натяжитель цепи;
натягиваем цепь, ослабив на натяжителе колпачковую гайку, еще раз проверяем метки, и фиксируем колпачковой гайкой натяжку цепи;
устанавливаем клапанную крышку, воздуховод и патрубки.. Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться
Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной
Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться. Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной.
Советы по замене гидрокомпенсаторов Chevrolet Niva
- Если на автомобиле Шеви Нива застучали гидравлические компенсаторы, не следует сразу торопиться снимать клапанную крышку – для начала нужно попробовать заменить моторное масло в двигателе.
- В движок следует заливать синтетическое масло высокого качества, соответствующее по классификации SAE – для лета подойдет «синтетика» 10W40, зимой лучше использовать менее вязкое масло, например, 5W40 или 0W30. Если замена масла производится через каждые 10 тыс. км, и масло при этом качественное, то вероятность засорения гидрокомпенсаторов не такая большая. Еще один совет – необходимо заливать одну и ту же марку моторного масла.
- Гидравлические компенсаторы старого образца нельзя сильно затягивать – от перетяжки они быстро выходит из строя. Применяемое усилие – около 2 кгс, но если их затянуть слишком слабо, они могут раскрутиться.
- Прежде чем менять ГК, можно сначала попробовать их промыть. Гидрокомпенсаторы промываются в бензине, для качественной очистки от шлаков «гидрики» необходимо разобрать. После очистки и сборки компенсаторы следует проверить: нужно утопить плунжер пальцами – если ГК исправный, он должен вернуться назад в исходное положение.
Российские внедорожники NIVA Chevrolet изначально выпускались с двумя вариантами двигателей: ВАЗ-2123 с показателями объема 1,7 л., Z18XE от автопрома с немецким качеством Opel, объём которого составляет 1,8 л. Если на автомобиле стоит модифицированный немецкий мотор, то сбоев от него не стоит ожидать. С российской сборкой дела обстоят сложнее, так как, по отзывам автовладельцев, со временем возникает стук, двигатель начинает работать с перебоями, что приводит к преждевременной замене гидрокомпенсаторов. Если слышится стучащий звук клапанов, опытные автомеханики рекомендуют вначале произвести замену моторного масла и масляного фильтра.
Мотор глохнет в холостом режиме или в движении
В этом случае проблемы с двигателем 2123 могут быть следующего плана:
- Нет нужного уровня давления в системе подачи топлива (то же касается и дизельных модификаций). Проверяют исправность насоса, при необходимости его ремонтируют или меняют на новый вариант.
- Нарушение регулировки функционирования силового агрегата на холостых оборотах. Требуется замена регулятора, поскольку самостоятельно его отремонтировать очень хлопотно и долго.
- Наблюдается нестабильная работа вентиляции картера, попадает воздух в тормозные усилители или шланги подачи горючего. Необходимо проверить целостность всех шлангов и соединений, а также подтянуть имеющиеся хомуты.
Chevrolet Niva › Logbook › Выбор жидкости в гидроусилитель руля.
— Друзья Шнивоводы! Вот уже как год езжу на своей машинке, эксплуатирую её и в хвост и в гриву, но также не забываю её холить и лилеять. После покупки я провёл ей полную обновку с заменой всех жидкостей и некоторых узлов по мелочи. За год потраченная сумма на ремонт не превысила 5000руб и это с учётом того, что машине 12 лет. Так вот, после всех процедур я вспомнил что забыл поменять жидкость в гидроусилителе руля, она там ужасно-чёрного цвета. И тут возник вопрос, какую жидкость лили в Шеви Ниву в 2004 году и есть ли разница какую льют сейчас. Прошу Вас друзья помочь решить этот вопрос, что мне нужно залить, какой объём и как правильно поменять старую жидкость, надо ли промывать чем либо этот узел? Заранее благодарю!
