Неисправности коробки передач признаки причины способы устранения

Поломка корзины сцепления и износ прижимного диска

Для выбора передач на автомобиле с механической трансмиссией водителю приходится размыкать двигатель и коробку передач с помощью сцепления. Когда вы нажимаете на педаль, специальный подшипник надавливает на упругие лепестки корзины сцепления, в результате чего происходит механическое разъединение двигателя и трансмиссии. Когда диск сцепления замкнут, крутящий момент постоянно передаётся на первичный вал коробки передач — он крутится вхолостую в корпусе коробки. При критическом износе лепестков они отламываются и не позволяют разомкнуть прижимной диск. Фрикционы прижимного диска также изнашиваются и со временем начинают пробуксовывать, не позволяя передать весь крутящий момент на колёса автомобиля. Машина перестаёт нормально ехать, а обороты двигателя при движении на относительно небольшой скорости увеличиваются. Не забывайте, что детали сцепления при нормальной эксплуатации требуют периодической замены в среднем раз в 100–160 тыс. км пробега.

Особенности работы механизма

Прежде чем обсуждать признаки неисправности коробки передач, следует понять, как данный узел функционирует вообще. Предназначение КПП сводится к тому, чтобы изменять крутящий момент, а также передавать его от силового агрегата на колеса. С помощью коробки передач можно на неограниченный срок разобщать эти элементы.

В случае механической трансмиссии крутящий момент меняется поступенно (роль ступени играют две взаимодействующие шестерни). При этом для каждой ступени характерен свой показатель передаточного числа. Когда водитель меняет положение рычага, шестерни двигаются по валам, после чего сцепляются друг с другом. Именно это и позволяет осуществлять изменение режимов работы транспортного средства. Неисправности МКПП приводят к тому, что автомобиль становится непригодным для эксплуатации, или же его использование будет затрудненным.

Запах гари

Принюхайтесь. Возможно, вы ощутите запах подгорающего масла и почувствуете жар, исходящий от коробки передач (особенно сильно это проявляется при продольном расположении двигателя, когда коробка находится непосредственно под рычагом выбора передач). Запах гари говорит о том, что ваша трансмиссия сильно греется из-за чрезмерной нагрузки или критического падения уровня масла в агрегате. Не забывайте, что масло не только уменьшает потери на трение, но ещё и отводит лишнее тепло от шестерён. Как бы то ни было, данная неисправность говорит о необходимости срочной ревизии уровня и качества масла, а также последующей его доливки или замены. Низкий уровень смазки быстро выводит из строя подшипники и шестерни коробки передач, после чего она становится неремонтопригодной.

Ремонт зубьев шестерен, шлицев и валов

Зубья шестерен подвергаются нормальному износу в результате трения, а ускоренному — в результате неправильного ударного переключения передач, неполного зацепления зубьев, рывков или недоброкачественной смазки. При этом зубья скалываются, выкрашиваются, а иногда и ломаются.

Состояние зубьед контролируют внешним осмотром, шаблоном или измерением толщины их штангензубомером по начальной окружности шестерни.

Зубья шестерен, имеющие заусенцы и небольшую выработку, зачищают абразивными брусками (оселком). Шестерни, имеющие выкрошенные или сломанные зубья, заменяют новыми. Для получения правильного зацепления зубьев необходимо сопряженные шестерни (пару) заменять одновременно. Замена одной шестерни допускается при постановке не новой, а уже работавшей шестерни, которая но своему износу может быть допущена к дальнейшей эксплуатации.

При необходимости изношенные и выкрошенные зубья можно восстановить наплавкой металла с последующей термической и механической обработкой. Наплавку зубьев газовой сваркой производят сормайтом № 2 (твердый сплав) или стержнями, изготовленными из выбракованных шатунных болтов и клапанных пружин.

Рис. Установка шестерен при наплавке зубьев: а — при наплавке торцевой поверхности; б — при наплавке боковой поверхности.

При наплавке торцевой поверхности зубьев производят следующие операции:

1. Устанавливают шестерню в ванну с водой так, чтобы зубья были погружены в воду на 1/3—1/2 своей длины (рис. а).
2. Нагревают поверхность зуба ацетилено-кислородной горелкой до потения (не доводя металл до плавления), наносят флюс (буру) и каплями наносят сормайт до заполнения изношенной части зуба. После наплавки всех изношенных поверхностей шестерню оставляют в ванне до остывания. При наплавке стержнями из шатунных болтов и клапанных пружин зубья закаливают путем опускания шестерни в ванну. Зачищают наплавленные зубья абразивным бруском.
3. При наплавке боковой поверхности зубьев шестерню помещают в ванну с водой на стержне вертикально (рис. б) и наплавляют второй зуб, считая от поверхности воды. Когда наплавленный зуб остынет до вишневого цвета, его погружают в воду поворотом шестерни, затем наплавляют следующий зуб и т.д.

По окончании наплавки всех зубьев их зачищают. Изношенные шлицы шестерен ремонтируют редко, так как шестерни выбраковываются обычно ранее из-за износа зубьев. Шлицы можно ремонтировать также наплавкой металла. Изношенные шлицы на валах иногда восстанавливают раздачей с последующей механической обработкой. Помимо износа шлицев, валы коробки передач могут иметь погнутость и изношенные места посадки шариковых и роликовых подшипников.

Вал проверяют на биение индикатором в центрах токарного станка.

Погнутый вал выправляют без нагрева под прессом.

Изношенные места посадки подшипников на валах восстанавливают наплавкой металла сваркой, хромированием, металлизацией или протачиванием шеек с последующей напрессовкой стальных втулок.

Как избежать проблем

Важно обратить внимание, что неполадки АКПП бывают вызваны объективными и субъективными причинами. Многие владельцы автомобилей не придают должного значения замене трансмиссионного масла, что приводит к перегреванию АКПП. В результате человеку приходится тратить деньги на дорогой ремонт

В результате человеку приходится тратить деньги на дорогой ремонт

Именно поэтому лучше взять на себя ответственность за собственные расходы и не пренебрегать элементарными правилами.

В результате человеку приходится тратить деньги на дорогой ремонт. Именно поэтому лучше взять на себя ответственность за собственные расходы и не пренебрегать элементарными правилами.

Некоторые водители неправильно прогревают зимой трансмиссию. Из-за масла портятся соленоиды, а менять их очень непросто и дорого. Также вредна агрессивная манера вождения. От неё прогорают фрикционы. Мало того, что по этой причине происходят ДТП, но, как теперь видно, машина самого водителя сильно страдает от такого пренебрежения элементарной этикой вождения.

Конечно, не всегда виноват водитель. Иногда действительно попадаются некачественные детали, которые быстро изнашиваются, или просто машина стареет, в результате чего неизбежно что-то происходит.

Разобравшись в том, какими бывают неисправности АКПП, симптомы и признаки, водителю стоит изучить ряд рекомендаций. Перечисленные правила направлены на избежание проблем. Полезные советы по использованию и обслуживанию АКПП своими руками необходимо запомнить для того, чтобы избежать возможных недоразумений и неприятностей.

Основные рекомендации для опытных водителей и новичков:

 Начинать двигаться с АКПП можно только тогда, когда коробка прогреется (3 минуты). Если же на улице меньше  -25°C, то тогда потребуется 10 минут. Двигаться с места необходимо не резко, чтобы колеса не буксовали, резкое нажатие на газ здесь ни к чему. При движении категорически противопоказано одновременное нажатие педалей газа и тормоза. Если есть остановки или спуск с горки, то включать нейтральное положение не стоит.

 Включение задней передачи в АКПП возможно лишь во время тотальной остановки, когда ничего уже не движется. Во время маневров скорость надо менять педалью тормоза, только чтобы педаль газа была отжата.

 Проверяя количество масла, водителю необходимо уделять внимание тому, как оно выглядит и пахнет. Когда оно темное, к тому же еще пахнет гарью, лучше сменить его на другое, так как оно загрязнено. Нет ничего хуже загрязненного масла

Возможно, что подгорели фрикционы. Могут забиться каналы. Поэтому осмотрительность будет очень кстати.

Нет ничего хуже загрязненного масла. Возможно, что подгорели фрикционы. Могут забиться каналы. Поэтому осмотрительность будет очень кстати.

 Важно, чтобы в коробке использовалось трансмиссионное масло. Не надо смешивать масла, отличающиеся друг от друга по типу. Если хочется другое масло, надо проконсультироваться со специалистом

Иногда сменить тип масла будет неплохой идеей. Всё зависит от конкретной коробки. Иногда делают и другие вещи, которые благотворно влияют на исправность автомата. Например, можно добавить в трансмиссию гели, кондиционеры, возможные для применения в АКПП.

Если хочется другое масло, надо проконсультироваться со специалистом. Иногда сменить тип масла будет неплохой идеей. Всё зависит от конкретной коробки. Иногда делают и другие вещи, которые благотворно влияют на исправность автомата. Например, можно добавить в трансмиссию гели, кондиционеры, возможные для применения в АКПП.

 Если возникают какие-либо симптомы неполадок, надо сразу обращаться в ремонт. Загоревшийся индикатор на панели приборов — это уже полноценный симптом.

 Проверяйте масло, проезжая каждые 10-15 тысяч км пробега. Вообще, в инструкции прописано, с какой частотой надо останавливаться.

Автоматическая трансмиссия капризна в плане её использования и обладает достаточной уязвимостью, но при этом она, в сравнении с «механикой», предоставляет автовладельцу большее количество свободы и помогает лучшим образом защититься от собственных ошибок. Если постоянно осматривать и технически обслуживать коробку, она будет работать без перебоев.

Основные неисправности автомобильной трансмиссии

Одной из важных частей в устройстве авто, помимо силовой установки, является трансмиссия. Она обеспечивает передачу вращения и изменение передаточного числа от мотора на колеса.

Но если у двигателя все системы и механизмы объединены в единую конструкцию, то трансмиссия состоит из отдельных частей, взаимодействующих между собой.

Самой технологически простой является трансмиссия с механической коробкой передач.

Именно такая составляющая и используется практически на всех отечественных авто (только сравнительно недавно начали появляться модели с АКПП).

Механическая КПП относиться к несложной трансмиссии, поэтому и показатели надежности у нее – высокие. Но неисправностям она тоже подвержена и бывает их немало, не говоря уже про АКПП.

Передаточное число ГП редукторов

ПЕРЕДАТОЧНОЕ ЧИСЛО ГЛАВНЫХ ПЕРЕДАЧ РЕДУКТОРОВ ВАЗ

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любуюглавную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов (“Нива” и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной маркитрансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке – фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Подушки раздатки.

Вот в данной новой детали, мы полностью на стороне конструкторов автоТАЗа. Деталь, которую действительно можно назвать тюнинговой. Много «резинового мяса» и конструкция уже работает совершенно по другому. Рекомендуем поменять подушки раздатки старого образца, на подушки нового образца, при первой возможности. На очень многих сайтах посвященных ниве, данные подушки рекламируют как запчасть от нивы-урбан, и просят большие деньги. Между тем данная деталь ставится просто на М-ки. Каталожный номер 21214-1801012-02.

Пример из истории. Надежность мерсовских подвесок уже вошла в истории и легенды. Речь не о современных многорычажках, в которых насчитывается по 20 деталей, речь о машинах выпуска 90 годов. Секрет прост, почти все сайлентблоки и подушки были размером с кулак, поэтому и ходили по 300-500тыс.

П.с. пробиваю как-то по корпусу с видом на автостоянку где стоит мой кубик, и смотрю пристроился рядышком немецкий побратим:)

Типичные поломки

Большинство неисправностей, появляющихся во время эксплуатации автоматических коробок передач, имеют общий характер и группируются по принципам, которые мы рассмотрим ниже более подробно.

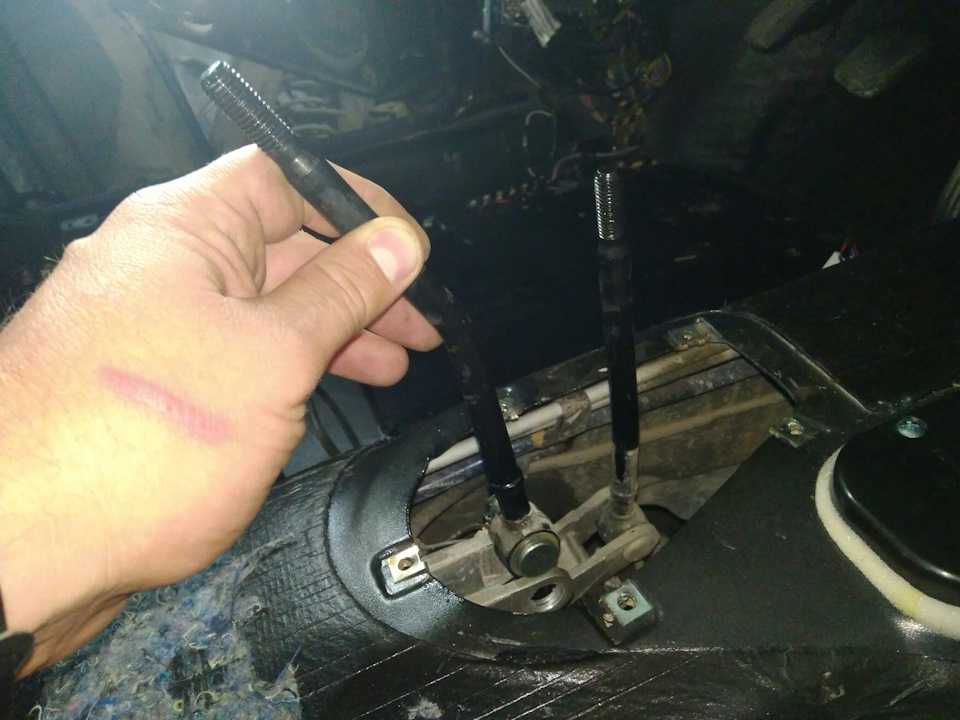

Кулисы рычага

«Автоматы» предыдущего поколения, которые отличаются механической связкой трансмиссии с селектором, очень часто страдают из-за поломок кулисы рычага. Такая неисправность не позволяет осуществлять смену режимов работы трансмиссии. Полное восстановление работоспособности агрегата происходит после замены сломанных конструктивных элементов. Симптом существования данной проблемы является затрудненное передвижение рычага, который в итоге вовсе стопорится «намертво». Следует сказать, что некоторые АКПП не нуждаются в демонтаже для ремонта такой неисправности, что существенно экономит время на её устранение.

Масло

Протечка масла – это весьма распространенная проблема «автоматов», которая проявляется в виде подтеков смазки, проступающих из-под прокладок и уплотнителей. Обнаружить неисправность АКПП по столь заметным признакам просто, но для этого необходимо проводить визуальный осмотр агрегата, используя подъемник. При обнаружении упомянутых симптомов, следует обращаться к мастерам профильной СТО, которые решают подобные проблемы без трудностей и задержек. Процедура ремонта состоит из смены уплотнителей и восстановлении объема трансмиссионной смазки.

Блок управления (БУ)

Сбои в функционировании этого узла также встречаются довольно регулярно. Они приводят к некорректному выбору режима оборотов автоматической КПП или же полной блокировке работы трансмиссии. Решить проблему позволяет замена управляющих шлейфов и/или модулей блока управления, вышедших из строя.

Гидроблок (далее ГБ)

Неполадки данного узла отмечаются реже, однако периодически все же случаются, когда, к примеру, АКПП эксплуатируется некорректно, или же автомобиль «стартует» с непрогретыми агрегатами. Симптоматика в этом случае весьма характерна – удары, толчки и вибрации различной интенсивности. У современных автомобилей сбои в работе гидроблока фиксируются бортовой автоматикой, с последующим выводом оповещения на дисплей компьютера. Иногда машина попросту не трогается с места.

Гидротрансформатор (далее ГТ)

Поломки этого агрегата еще одна из возможных причин неисправности АКПП. В данном случае проблемы можно решить только ремонтом, который обычно дешевле, нежели восстановление ЭБУ или гидроблока. Обращаться к специалисту следует, если вы заметили нарушение в динамике автомобиля, вибрации, шуршание и/или стуки. Также одним из симптомов является наличие металлической стружки в отработанной трансмиссионной смазке.

Причины неисправности КПП

Если при переключении передач возникают толчки, речь может идти о неисправности гидроблока в коробке передач. Неисправность может возникнуть из-за засорения каналов, изнашивания пластин или сбоев в работе электромагнитного клапана-регулятора, закрывающего и открывающего масляный канал. О неполадках в работе гидроблока можно узнать по оранжевому сигналу на панели или по показаниям управляющего блока.

Сбой в работе механизма, связывающего рычаг для переключения передач и шток, подводящий к коробке. Такая неисправность характерна для старого типа АКПП. В подобных коробках селектор связан с трансмиссией механической связью. При поломке элемента управления переключение скоростей невозможно.

Потеря герметичности системы влечет за собой потерю трансмиссионной жидкости. Для ее устранения нуждаются в замене уплотнительные сальники и масло в коробке передач.

При частичной поломке гидротрансформатора возникают звуки постороннего происхождения, шуршание и стук металла о металл. Металлической стружки становится так много, что ее можно обнаружить в поддоне и даже на щупе в виде пудры.

Если нажать на тормоз и средство передвижения на первой передаче плохо набирает скорость, нужно провести диагностику состояния элементов сцепления между передачами и заменить прекратившие функционирование.

Стабильная работа автоматической коробки передач во многом зависит от уровня масла. Жидкость для автоматической трансмиссии всегда должна превышать минимальную отметку, чтобы механизм нормально работал и срок его службы увеличился.

При использовании неподходящего по консистенции масла возможно отключение разогревшегося двигателя. Связано это с тем, что при значительном повышении температуры структура масла становится очень жидкой и оно не выполняет свои функции. Работу насоса при повышенной отдаче управляющий блок принимает за аварийную ситуацию и отключает коробку передач. Когда машина остынет, ей можно пользоваться в обычном режиме.

Если отсутствует задняя скорость, возможно, требуется замена тормозной ленты.

Снижение давления масла в двигателе может свидетельствовать о приходе в негодность деталей, обеспечивающих вращательное движение масляного насоса.

Высокое давление масла может стать следствием того, что масляный насос нуждается в очистке или новый насос был неправильно подобран и установлен.

При самопроизвольном скатывании автомашины назад при уклоне нужно заменить ролики муфты свободного хода.

Ремонт раздатки УАЗ Буханка

Серьёзный ремонт раздатки УАЗ выполняется редко. Как правило, для восстановления нормальной работоспособности хватает регулировки изделия и смазки проблемных участков. Если починки не избежать, то операцию по возвращению коробке былого функционала делают в строгой очерёдности.

• Демонтаж раздаточной коробки;
• Разборка раздаточной коробки;
• Обнаружение неисправностей;
• Устранение неисправностей (замена, восстановление деталей);
• Сборка раздаточной коробки;
• Установка раздаточной коробки на место;
• Проверка работоспособности и настройка.

Перед проведением работ подбирают необходимые инструменты, для этого выясняют вид и тип раздаточной коробки. Функционально, починка представляет собой замену повреждённых деталей новыми, по этой причине стадии отбраковки уделяют больше внимания.

• Сальники (меняются при разборке, не зависимо от степени износа);
• Шестерёнки (детали не подлежат починке ввиду испытываемых нагрузок);
• Вилки и шлицы (элементы влияют на качество работы и безопасность);
• Подшипники;
• Защитный кожух (при обнаружении трещин и сколов деталь меняется).

Механизм управления раздаточной коробкой УАЗ:

Виды коробок переключения передач Лада Веста

На автомобили семейства Лада Веста устанавливается два вида КПП. Первый – хорошо зарекомендовавшая себя механическая коробка передач «JH» от концерна «Renault-Nissan». В отличие от ВАЗ-овского аналога, МКПП «JH» работает на порядок тише и плавнее. Конечно же, за счёт этого, стоимость МКПП увеличилась примерно на 300$. Второй вариант – роботизированная КПП собственной разработки. Эта коробка ранее устанавливалась и на другие модели Лады.

Сбои в работе КПП – довольно редкое явление, но если всё же вы столкнулись с такой проблемой, то не стоит тянуть с посещением автосервиса или гаража. Любая, на первый взгляд, простая неисправность трансмиссии может быстро привести к полному выходу из строя других частей механизма.

КПП – как и зачем

Не будем очень детально разбирать устройство и принцип работы коробки передач, но для понимания нужно немного познакомиться с принципами этого механизма.

Главная задача коробки передач – передача крутящего момента и мощности от силового агрегата в изменяемом диапазоне оборотов. Чтобы изменять этот набор оборотов, применяются пары шестеренок, имеющие разное передаточное отношение – именно за счет этого полторы тысячи оборотов могут превращаться в обороты ведущей пары колес с повышением вращательного момента.

Этот принцип очень напоминает современный велосипед. Для старта используют малую звездочку, после разгона до определенной скорости переключаются на следующую передачу, где шестерни имеют другое передаточное отношение – меньшее, чтобы ехать быстро, но с меньшими усилиями или оборотами. Переключений может быть 4, 5 и более.

Процесс передачи вращательного момента в коробке передач осуществляется посредством зацепления шестеренок, установленных на валах. Сейчас есть двухвальные КПП, трехвальные. Первые имеют первичный и вторичный валы. А вращательный момент идет с первичного вала к вторичному через промежуточный. Шестеренки на них постоянно зацеплены. Но пары шестерен, кроме той, которая рабочая в данный момент, вращаются без нагрузки. Чтобы выбрать пару шестеренок, существует синхронизатор. С помощью рычага КПП посредством вилки переключения и синхронизаторов подключается та или иная шестеренка к установленной на ведомом валу.
