Какие бывают тормозные системы

Барабанные и дисковые тормоза

Барабанный тормозной механизм (рис. 4) состоит из:

  • тормозного щита,
  • тормозного цилиндра,
  • двух тормозных колодок,
  • стяжных пружин,
  • тормозного барабана.

Схема работы барабанного тормозного механизма

1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

Преимущества барабанных тормозов:

  • низкая стоимость, простота производства;
  • обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.

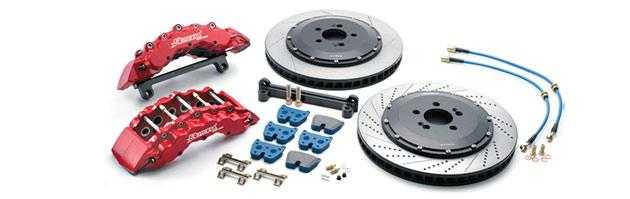

Дисковый тормозной механизм (рис.5) состоит из:

  • суппорта,
  • одного или двух тормозных цилиндров,
  • двух тормозных колодок,
  • тормозного диска.

Схема работы дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.

Преимущества дисковых тормозов:

  • при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
  • температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
  • более высокая эффективность торможения позволяет уменьшить тормозной путь
  • меньшие вес и размеры
  • повышается чувствительность тормозов
  • время срабатывания уменьшается
  • изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
  • около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски

Прокачка тормозов: инструкция пошаговая

Для лучшей прокачки тормозов «семерки» понадобится помощник. Один будет находиться под машиной и заниматься тормозными цилиндрами, другой в это время нажимает на педаль тормоза в салоне машины. В работе пригодятся такие инструменты:

  • головка на 8 и 10 накидная;
  • головка на 8 и 10 рожковая либо для тормозных трубок;
  • прозрачная тара для отработки;
  • шланг нужного диаметра.

Прокачка начинается с дальней шины от ГТЦ, следовательно, стартуют с:

  • правой задней шины;
  • левой задней;
  • правой передней;
  • левой передней.

Чтобы прокачать тормозные устройства задних шин, следует спуститься под машину. Вся работа, связанная с передними тормозами, осуществляется после заранее выполненного демонтажа шин. В другом процедура идентична:

Снять со штуцера тормозного цилиндра защитный колпачок. Затяжку штуцера чуть ослабить ключом на 8 и 10 мм.
Шланг состыковать со штуцером, противоположный конец отправить в емкость.
Нажимать на тормозную педаль, пока не появится жесткость, и удерживать так в нажатом виде.
Открутить штуцер на половину оборота. ТЖ начнет вытекать из шланга, педаль вдавлена в пол. Педаль не отпускать, пока не перестанет сочиться жидкость.
Завернуть штуцер и повторить процесс, пока из трубки не пойдет жидкость с воздухом.
Повторить манипуляции с остальными шинами автомобиля ВАЗ-2107. Чтобы прокачать передний тормоз, достаточно извлечь колесо.
В завершение прокачки закрыть штуцер резиновым колпачком. В ходе прокачки следует смотреть за уровнем жидкости, который находится в расширительном бачке

Важно, чтобы в системе не оказался воздух.

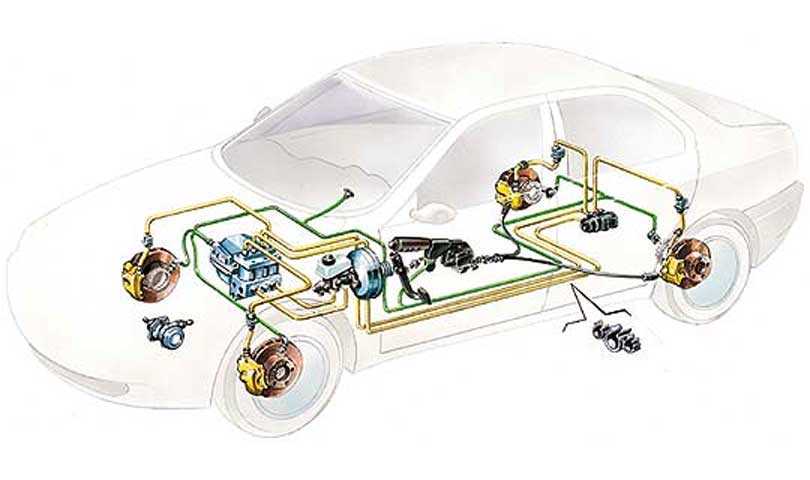

Рабочая тормозная система автомобиля

Рабочая тормозная система является наиболее важной основной частью тормозной системы автомобиля, поскольку в процессе эксплуатации она используется наиболее интенсивно. Основными элементами рабочей тормозной системы являются: источник энергии, тормозной привод (с усилителем или без него) и тормозные механизмы

Источником энергии называется совокупность устройств, благодаря которым тормозная система способна выполнять работу в соответствии с функциональным назначением. Источник энергии может быть общим для всех или нескольких тормозных систем автотранспортного средства.
В автомобилях с механическим и гидравлическим тормозным приводом источником энергии выступает мускульная сила человека (водителя). При этом для уменьшения усилий, прилагаемых водителем к органам управления тормозами, в конструкции тормозной системы нередко применяют усилитель привода вакуумного или пневматического типа.

В пневматических тормозных системах для обеспечения работы тормозных механизмов используется энергия сжатого воздуха. Мускульная сила водителя в этом случае не является источником энергии, приводящим механизмы тормозов в действие, поскольку выполняет лишь функции регулятора.
Несмотря на то, что в пневмоприводах источником энергии является сжатый воздух, к источнику энергии в таких приводах относят приборы и механизмы для его получения и передачи: компрессор, регулятор давления, системы очистки и фильтрации воздуха, влагомаслоотделители, предохранители от замерзания, трубопроводы, шланги, клапаны и другие устройства.

Рабочая тормозная система должна обеспечивать уменьшение скорости и остановку транспортного средства независимо от его начальной скорости, величины уклона дороги и прочих дорожных и природно-климатических условий эксплуатации. Она должна плавно действовать на все колеса и рационально распределять тормозные моменты по колесам.

Водитель должен иметь возможность управлять рабочей тормозной системой, не отрывая обеих рук от рулевого колеса. Привод рабочей тормозной системы должен иметь не менее двух контуров. Каждый контур должен при отказе остальных контуров обеспечивать торможение всей рабочей системы с устанавливаемой нормативами эффективностью. В том случае, когда контуры привода должны выполнять функции запасной тормозной системы, каждый из них должен обеспечивать необходимую эффективность торможения, которая тоже регламентируется нормативными документами (стандартами).

В целях безопасности движения каждый контур рабочей тормозной системы с пневматическим приводом должен иметь автономный ресивер. При этом повреждение одного из контуров не должно влиять на пополнение исправных контуров сжатым воздухом.

Рабочая тормозная система должна действовать с заданной эффективностью при первом воздействии на управляющий орган (тормозную педаль, рычаг и т. п.).

Критериями эффективности тормозной системы в соответствии с ГОСТ Р 41.13-99, ГОСТ Р 41.13-99 и ГОСТ Р 41.13-2007 являются величина тормозного пути, величина установившегося замедления и время срабатывания.
Для транспортных средств, находящихся в эксплуатации, критерии оценки эффективности рабочей тормозной системы устанавливает ГОСТ Р 51709-2001. При этом для полностью груженого автомобиля нормируется только величина тормозного пути, а для снаряженного автомобиля – величина тормозного пути и установившегося замедления.

Перечисленные стандарты для каждой категории транспортных средств устанавливает свои численные значения нормируемых показателей, а также задает величины начальной скорости торможения и усилия на педаль тормозной системы.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Дисковый тормозной механизм

Рис. 1 Схема работы дискового тормозного механизма с неподвижным суппортом.

1 — наружный рабочий цилиндр (левого) тормоза; 2 — поршень; 3 — соединительная трубка; 4 — тормозной диск переднего (левого) колеса; 5 — тормозные колодки с фрикционными накладками; 6 — поршень; 7 — внутренний рабочий цилиндр переднего (левого) тормоза.

Дисковый тормозной механизм (рис.1) состоит из:

— суппорта,

— одного, двух или четырех тормозных цилиндров,

— двух тормозных колодок,

— тормозного диска.

Конструкция дискового тормозного механизма на рисунке 1 называется тормозным механизмом с неподвижным суппортом, который жестко закреплен на поворотном кулаке переднего колеса автомобиля.

Механизм состоит из тормозного диска, колодок с накладками, неподвижной скобы и двух гидроцилиндров. Чугунный тормозной диск жестко закреплен на ступице и вращается вместе с колесом.

Колодки с накладками и гидроцилиндры размещены в неподвижной скобе суппорта. Причем колодки свободно установлены на двух направляющих пальцах и прижимаются к ним фигурными пружинами. Гидроцилиндры соединены между собой гидравлической трубкой. Через штуцер по гибкому трубопроводу (тормозной шланг) в гидроцилиндры подводится тормозная жид­кость. В гидроцилиндре установлен клапан прокачки (системы крана Маевского) предназначенный для удаления воздуха из цилиндра при заправке системы тормозной жидкостью или ее разгерметизацией при ремонте.

Автоматическая регулировка зазора между колодками и диском осуществляется с помощью резиновых уплотнительных колец. При нажатии водителем на педаль тормоза, избыточное давление тормозной жидкости из главного тормозного цилиндра, через рабочий контур (тормозной трубопроводы), подается в рабочие тормозные цилиндры, и тормозное усилие прикладывается к их поршням, а через них к тормозным колодкам, в результате тормозные колодки прижимаются к диску. При торможении уплотнительные кольца деформируются в направлении движения поршня.

После прекращения торможения поршни отводятся в исходное положение за счет падения давления тормозной жидкости, легкого биения тормозного диска и упругости резиновых колец, в свою очередь тормоз­ные колодки отходят от диска и между ними устанавливается требуемый зазор. По мере износа фрикционных накладок зазор между ними и диском регу­лируются автоматически, так как резиновые уплотнительные кольца отво­дят поршни от колодок на одно и то же расстояние, определяемое упругой деформацией резиновых колец.

Сила трения между накладками тормозных колодок и диском находится в зависимости от мускульной силы, с которой нога водителя давит на педаль тормоза тем самым, осуществляя торможение вращения колеса автомобиля.

Для достижения более высокого тормозного усилиямогут быть установлены четыре рабочих цилиндра.

В суппорте дискового тормозного механизма может применяться только один рабочий цилиндр, в этом случае используется так называемый подвижный или «плавающий» суппорт (рис.2).

Рис.2 Дисковый тормозной механизм с подвижным «плавающим» суппортом.Положение суппорта: а — с изношенными колодками; б — после установки новых колодок.

При торможении под действием давления жидкости поршень прижи­мает внутреннюю тормозную колодку к диску. Плавающая скоба перемещается по направляющим пальцам, и суппорт прижимает наружную тормозную колодку к диску. Так как давление жидкости одинаково, то обе тормозных ко­лодки прижимаются к диску с одинаковыми усилиями. После прекращения торможения упругое резиновое кольцо отводит поршень от внутренней тор­мозной колодки. Гидроцилиндр вместе с суппортом (плавающая скоба) пере­мещаются по направляющим пальцам и освобождают наружную колодку.

Автоматическое регулирование зазора в тормозе осуществляется с помощью резинового упругого кольца.

Типы тормозных механизмов

Большинство автомобилей оснащены механизмами фрикционного типа, в которых используется принцип сил трения. Расположены они в колесе и по конструкции делятся на барабанные и дисковые.

Раньше барабанные механизмы устанавливали на задних колесах, а дисковые на передних. Теперь могут ставить одинаковые типы на всех осях – как барабанные, так и дисковые.

Барабанные

Барабанный тип или в обиходе – барабанный механизм представляет из себя две колодки, цилиндр и стяжную пружину, которые установлены на площадке в тормозном барабане.

На колодках приклеены фрикционные накладки (могу быть и наклепаны).

Колодки нижней частью закреплены шарнирно на опорах, а верхней – стяжной пружиной упираются в поршни колесных цилиндров.

В не заторможенном режиме между колодкой и барабаном есть зазор, который обеспечивает свободное вращение колес.

При поступлении жидкости в цилиндр, поршни расходятся и раздвигают колодки, которые соприкасаются с барабаном, и тормозят колеса. Известно, что в такой конструкции передние и задние колодки изнашиваются неравномерно.

Дисковые

Дисковый вариант включает:

● суппорт, закрепленный на подвеске, в его теле расположены внутренний и наружный тормозные цилиндры (есть вариант с одним цилиндром) и пара колодок;

● диск, закрепленный на ступице.

В случае торможения поршни прижимают колодки к вращающемуся диску, и останавливают его.

Виды тормозных систем

  • Вспомогательная;
  • Основная;
  • Стояночная;
  • Резервная или запасная.

В зависимости от вида тормозная система автомобиля имеет свои особенности при общности основной выполняемой функции.

Вспомогательная система

Стоит сразу отметить то, что такая тормозная система характерна для автомобилей с большой массой. Она не оказывает жёсткого воздействия на колёса, а лишь создаёт сопротивление движению. Иными словами, чтобы снизить скорость на спусках, нужно задействовать это устройство. На легковом автомобиле достаточно использовать торможение двигателем, которое реализуется посредством включения пониженной передачи при работе на холостых оборотах.

Но для грузовых авто нужно нечто посерьёзнее. На помощь приходят механизмы, существенно замедляющие движение. Среди них могут быть использованы те, которые полностью закрывают выход газов из двигателя. Происходит полная отсечка в топливном насосе высокого давления и мотор оказывается закрытым. Создаётся пневматическое сопротивление воздуха в цилиндрах. Это в значительной степени затрудняет вращение коленчатого вала и связанной с ним трансмиссии, а значит, колёс.

Кроме этой, есть и другие типы. К ним относятся электрические и гидравлические.

Для электрической системы характерно торможение за счёт электромагнитных сил, возникающих при протекании по обмоткам статора тока.

Гидравлическая тормозная система работает под действием масла, поступающего в камеру, где находится колесо с лопастями. При его вращении они создают сопротивление за счёт вязкости масла. Ускорительный процесс грузовых авто требует значительного замедления по той причине, что сила, действующая на него очень велика, т. к. масса большая.

Рабочая система

Рабочая тормозная система получила такое название по причине частого её использования. Практически всё время работы приходится на неё. Она есть у любого даже самого малого автомобиля. Рассмотрим устройство тормозной системы. Она состоит из следующих частей:

  • Главный тормозной цилиндр;
  • Рабочие цилиндры;
  • Тормозные трубки и шланги;
  • Колодки;
  • Тормозные диски или барабаны;
  • Регулятор давления;
  • Педаль тормоза;
  • Усилитель.

При нажатии педали тормоза в главном цилиндре перемещаются поршни, которые толкают жидкость по трубкам к рабочим цилиндрам. За счёт этого происходит перемещение колодок. Они прижимаются к поверхности трения. В роли последней выступает барабан или диск. Поэтому тормоза называют барабанными или дисковыми. Тормозная система современных легковых автомобилей снабжена усилителем. До этого приходилось нажимать на педаль тормоза со значительным усилием. Регулятор давления состоит из четырёх камер. Две из них соединяются с главным цилиндром, остальные две с рабочими цилиндрами задних колёс. Принцип его работы состоит в том, чтобы изменять тормозное усилие на них в зависимости от нагрузки.

Стояночная система

Эта система носит такое название по причине своей способности удерживать автомобиль неподвижным на протяжении длительного времени. Конечно, можно долго держать нажатой педаль тормоза, но это очень неудобно. Стояночный тормоз является очень удобным, особенно, когда приходится проводить время, останавливаясь на спуске. У легкового автомобиля она выполнена на основе рычага и тросов, отходящих к задним тормозным механизмам. Грузовые машины требуют более серьёзной конструкции. Например, есть стояночный тормоз, который приводится в действие за счёт мощных пружин, которые при работе двигателя удерживаются сжатым воздухом, а он нагнетается компрессором. Когда двигатель не работает, то специальный клапан выпускает воздух из камер, и пружины освобождаются. В движении этот клапан закрыт.

Запасная тормозная система

Когда рабочая система выходит из строя, то на помощь ей приходит запасная. Её неотъемлемой частью является ускорительной клапан, который сокращает время срабатывания системы и является ещё одним гарантом безопасности. Ускорительный клапан срабатывает при открытии тормозного крана, при этом впускной клапан открывается, а выпускной закрывается. Поступление и выход воздуха значительно ускоряется, поэтому клапан носит название ускорительный. Клапан ускорительный состоит из следующих элементов:

  • Впускной клапан;
  • Выпускной клапан;
  • Камера управления;
  • Поршень;
  • Пружина;
  • Корпус;
  • Выводы.

Ускорительный процесс происходит за счёт быстрой подачи сжатого воздуха. Это обеспечивается благодаря более коротким и толстым трубкам. Ускорительный клапан может быть заменён полностью или отремонтирован.

Классификация тормозных систем автомобиля

Вариантов исполнения тормозных систем довольно много. Не все из них используются в конструкции автомобилей. По назначению можно выделить следующую классификацию:

  • Стояночный тип тормоза применяется во время стоянки или кратковременной остановки. Согласно установленным правилам именно стояночный тормоз необходимо использовать при остановке на спуске, на светофоре и в других подобных случаях. Системы часто можно активировать с помощью специального рычага; современные автомобили имеют электрический выключатель. В легковых автомобилях от рычага проложен трос, который идет сразу на задние колеса. На грузовиках установлена ​​воздушная система с установленными энергоаккумуляторами.
  • Рабочее назначение механизма необходимо для регулирования скорости машины во время движения. Этот вариант исполнения является самым популярным, так как используется на протяжении всего движения. В последнее время конструкция такой системы значительно усложнилась за счет включения различных устройств для контроля усилия, пробуксовки колес и т д.

Также можно отметить вспомогательную тормозную систему, которая часто входит в конструкцию грузовиков и автобусов. Его работа заключается в том, чтобы заткнуть выхлопную трубу, которая подает топливо в двигатель. Используйте систему для длительного спуска, так как рабочий может перегреться и потерять эффективность. Мы также рассмотрим, какие тормоза еще доступны по типам агрегатов.

Важным показателем также можно назвать то, какая система приводит в движение актуатор, непосредственно осуществляющий торможение. По этому показателю можно выделить:

  • Пневматическая система питается от сжатого воздуха. Как и жидкости, газообразные вещества имеют предел сжимаемости. Вот почему газообразные вещества, часто воздух, используются для передачи силы.
  • Также существует комбинированный вариант, когда в системе используется и воздух, и жидкость. Подобную систему часто можно встретить на грузовиках и автобусах.
  • Электронный вариант используется очень редко, так как надежность такой системы сравнительно невысока. Как правило, чем проще система, тем она надежнее. Именно поэтому редко проводится установка электрической тормозной системы, когда команда на исполнительный орган передается с помощью электричества.
  • Механический привод. Используется в старых автомобилях. Обладает высокой надежностью, но низким КПД. Механический привод основывался на использовании системы тяг, приводивших в движение исполнительный орган при нажатии на педаль.
  • Гидравлика нашла широкое применение при создании современных автомобилей. Его работа основана на несжимаемости используемого рабочего тела. Система представлена ​​несколькими исполнительными органами, а давление передается посредством жидкости.

Тип срабатывания в большей степени определяет характеристики тормозной системы.

  • Сочетание барабана и прижимного механизма с колодками ранее было наиболее распространенным исполнительным механизмом, часто устанавливаемым на автобусы и автомобили категории «С». Его особенностью можно назвать то, что сила трения возникает внутри барабана.
  • Тормозная система на основе диска и удерживающего суппорта используется при создании всех современных автомобилей. Особенностью этой системы является сочетание диска, вращающегося вместе с колесом, и суппорта, сжимающего тормозные колодки.

Наиболее эффективной системой считается комбинация диска и зажима. Использование новых материалов при изготовлении накладок, создающих силу трения, позволяет значительно повысить надежность рассматриваемой системы.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать


Принцип работы сцепления автомобиля


Не работает стояночный тормоз


Главный цилиндр сцепления


Устройство глушителя Бачок сцепления

Сравнительные характеристики.

Барабанный вариант дешевле и проще в производстве. Он отличается эффектом механического самоусиления, который выражается в том, что при длительном давлении на педаль значительно увеличивается сила торможения. Это объясняется тем, что колодки внизу связаны одна с другой, и трение о барабан передней усиливает давление задней.

Но дисковый вариант меньше и легче, а его температурная стойкость лучше, из-за быстрого охлаждения

Также менять изношенные дисковые колодки проще, чем барабанные, что немаловажно, если вы производите ремонт сами

Надеемся, что вам было интересно, но это не последняя беседа о тормозах. Подписывайтесь на рассылку новостей и делитесь знаниями.

До скорой встречи!

Тормозные механизмы

Автомобиль замедляется при помощи двух типов тормозных механизмов:

  • Барабанный тормоз – подавляющее большинство машин (в основном это бюджетные модели и представители среднего класса) оснащаются такими механизмами на задней оси. Они обладают высокой надежностью и стабильностью работы. В таких тормозах из-за износа колодок между фрикционной поверхностью и стенками барабанов образуется увеличенный зазор. В устройство механизма входит регулятор, который компенсирует это расстояние, перемещая колодки максимально близко к стенкам барабана. Процесс самоподводки механизма в основном происходит во время резкого торможения. Охлаждаются тормоза за счет ребер на самом барабане и большого количества металлических частей;
  • Дисковый тормоз – используется на передней оси, а в спортивных машинах и авто класса премиум и выше задействуются и на задней оси. Суппорт с двух сторон зажимает тормозной диск. Такая схема требует меньше усилий для замедления колеса, поэтому данная система более эффективна по сравнению с барабанным аналогом. Из-за этого механизмы испытывают гораздо большие температурные нагрузки. На современных дисках делаются специальные бороздки, которые улучшают отвод тепла. Такие модификации называются вентилируемыми.

Эти два типа механизмов входят в устройство основной тормозной системы авто. Она работает в обычном режиме – когда водитель хочет остановить машину. Однако в каждом автомобиле есть и вспомогательные системы. Каждая из них может работать в индивидуальном режиме. Вот их различия.

Вспомогательная (аварийная) система

Вся магистраль тормозной системы разделена на два контура. Часто производители к отдельному контуру подключают колеса по диагонали автомобиля. Расширительный бачок, установленный на главном тормозном цилиндре, внутри на определенном уровне (соответствует критически минимальному значению) имеет перегородку.

Пока тормоза в порядке, объем тормозной жидкости выше перегородки, поэтому усилия от вакуума поступают одновременно на два рукава, и они работают, как одна магистраль. Если шланг разорвется или сломается трубка, уровень ТЖ понизится.

В поврежденном контуре давление невозможно создать, пока не будет устранена течь. Однако благодаря перегородке в бачке жидкость не вытекает вся, и второй контур продолжает работать. Конечно, в таком режиме тормоза будут работать в два раза хуже, но автомобиль не будет полностью их лишен. Этого достаточно, чтобы безопасно добраться до сервиса.

Стояночная система

Эта система в народе называется просто ручник. Ее используют, как противооткатный механизм. В устройство системы входит тяга (рычаг, расположенный в салоне возле рычага коробки передач) и трос, разветвленный на два колеса.

В классическом исполнении ручной тормоз активирует основные тормозные колодки задних колес. Однако бывают модификации, имеющие свои колодки. Эта система вообще не зависит от состояния ТЖ в магистрали или неисправности системы (неисправность вакуума или другого элемента основных тормозов).

Ручной (стояночный) тормоз

Его название говорит само за себя. Он нужен для предотвращения скатывания автомобиля во время стоянки.

Конструкция

  1. Рукоятка или педаль в салоне автомобиля
  2. Тросы с регулировочным элементом
  3. Рычаг, который находится в корпусе заднего тормозного элемента, соединенный тросами с салонным рычагом
  4. Распорная планка колодок

Как он работает

При «натягивании» рукоятки в салоне, постановки авто на стоянку, через тросовую связь перемещается рычаг внутри барабана. Он соединен с одной из колодок подвижной осью (вокруг ее он может проворачиваться). Распорная планка упирается одной стороной в рычаг «ручника», второй в противоположную колодку. Рычаг имеет специальную форму, которая при его движении заставляет сдвигаться противоположную колодку в сторону тормозного барабана. Колодка упирается в крышку барабана, блокируя колесо.

Чтобы авто самопроизвольно не снялось со стояночного тормоза, рукоятка оборудована системой блокировки, которая срабатывает при ее поднятии вверх. В случае ножного варианта – при нажатии ногой на педаль. Чтобы разблокировать рукоять, нужно на ней нажать кнопку и ее можно свободно опустить вниз. При этом рычаг в барабане вернется в исходное положение, освободив колодки, которые сомкнутся под действием возвратных пружин.

Наглядное видео принципа работы стояночного тормоза и рабочего цилиндра на Жигулях:

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

  • барабанные;
  • дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.


Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

  1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
  2. диска, который закреплен на ступице колеса.

Тормоза с гидравлическим приводом

В легковых автомобилях распространение получил гидравлический тип привода.

В целом рабочий тормоз состоит из пяти элементов, цепь расположения которых выглядит так:

  • Педаль;
  • Усилитель (вакуумный);
  • Главный тормозной цилиндр;
  • Трубопроводы;
  • Рабочие цилиндры (входящие в конструкцию исполнительных механизмов);

В основу работы всей этой системы положена такое свойство жидкости, как отсутствие изменения объема при создании давления на нее (она не сжимается).

Благодаря этому и существует возможность использования жидкости в качестве элемента для передачи усилия.

Принцип работы такой системы очень прост: водитель прикладывает усилие, нажимая на педаль, а имеющийся в конструкции усилитель повышает его.

Далее усилие передается на поршни главного цилиндра. Те, перемещаясь, создают давление на жидкость, из-за чего она выдавливается из цилиндра, и по трубопроводам подается на рабочие цилиндры.

Поршни рабочих механизмов от полученного воздействия жидкости перемещаются, обеспечивая срабатывание рабочего механизма.

У барабанного механизма имеется два поршня рабочего цилиндра, которые взаимодействуют с колодками.

У дисковых тормозов в суппорте установлен только один рабочий цилиндр с поршнем. Но сам суппорт может перемещаться по своим осям крепления.

У этого механизма тормозной диск располагается между двух колодок, установленных в суппорте.

Поршень при создании давления на него прижимает только одну колодку к диску, вторая же прижимается суппортом, который смещается при давлении поршня в колодку и диск.

Данный тип привода сейчас оснащается дополнительными механизмами и системами, такими как вакуумный усилитель, облегчающих водителю создание усилие на жидкость, а такжеABS система, которая исключает полную блокировку колес при торможении, что не дает авто пойти юзом и значительно уменьшает тормозной путь.

При отпускании педали, установленные в главном цилиндре пружины, возвращают поршни в начальное положение, что приводит к сбросу давления в системе, и возврат рабочих поршней в исходную позицию.

https://youtube.com/watch?v=pZNkTx_WAVU

Принцип действия тормозной системы в автомобиле ВАЗ-2107

Когда водитель хочет снизить скорость своего автомобиля, он давит на педаль тормоза. В этот момент его усилие передается на клапан в гидравлическом усилителе, который открывает канал подачи атмосферного давления в одну из камер. При этом появляющееся давление начинает давить на мембрану, которая соединена со штоком, связанным с поршнем главного тормозного цилиндра. В результате, под давлением мембраны, шток цилиндра начинает выдавливать тормозную жидкость в трубопроводы, которые ведут непосредственно к колесным тормозным механизмам. Так как жидкость абсолютно не сжимается, то все усилие передается непосредственно на тормозные механизмы. Жидкость давит на внутренние поршни рабочих тормозных цилиндров, те выдвигаются и воздействуют на тормозные колодки (в тормозных барабанах разжимают колодки, а в дисковых механизмах прижимают их непосредственно к дискам). Из-за трения тормозных колодок об барабаны и диски происходит замедление вращения колес автомобиля.

Неисправности дисковых торомозов

Внешние

  • Наличие странных посторонних шумов, когда автомобиль тормозит.
  • Присутствие отклонений при прямолинейном движении.
  • Необходимость повышенных усилий на педаль.
  • Увеличение хода педали.
  • Необходимость уменьшения усилий на педаль (причем педаль порою даже проваливается).
  • Наличие вибрации.
  • Дефекты механического характера.

Причины поломок

  • Несоблюдение эксплуатационных правил при торможении;
  • Воздействие внешних факторов;
  • Комплектующие плохого качества и так далее.

Для их предотвращения необходима еженедельная проверка тормозной системы. Внутри бачка должна быть тормозная жидкость в определенном количестве, на колесах и комплектующих не должно быть никаких подтеков.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
