Ремонт насоса гидроусилителя автомобиля соболь

Насос ГУР Газель Бизнес 4216

Германия. Насос ГУР Газель ZF, насос ГУР Газель Бизнес ZF, насос ГУР Газель Бизнес 4216,

Насос ГУР Газель Бизнес 4216, насос ГУР Газель Бизнес ZF, насос ГУР Газель ZF.

Цена 9000 руб.

Гидроусилитель руля (ГУР) на Газель-3302; Соболь-2217

Прежде всего необходимо установить рулевое колесо в положение движения по прямой. После этого кроме того надо снять крышку бачка гидра насоса гидроусилителя руля (ГУР Соболь). Затем залить чистое масло немного выше уровня сетки заливного фильтра. В результате через 3 — 5 минут после заливки проконтролировать уровень гидравлической жидкости в бачке. И при необходимости лучше всего жидкость долить до уровня сетки. Запустить двигатель и дать поработать (не вращая рулевое колесо) в течение 10…15 сек. При этом к тому же необходимо доливать масло в бачок до уровня сетки. На холостых оборотах двигателя лучше всего плавно повернуть (наилучший результат достигается, когда управляемые колеса предварительно вывешены) рулевое колесо. Из положения движения по прямой в каждое крайнее положение и обратно. При этом одновременно кроме того доливать в бачок масло до уровня сетки заливного фильтра. Продолжая плавно поворачивать управляемые колеса из края в край убедиться. Что в итоге уровень масла в бачке остаётся неизменным.

Однако удерживать рулевое колесо в крайних положениях длительное время не допускается. При этом из гидросистемы должен удалиться воздух и масло в бачке не должно вспениваться. Однако чрезмерное вспенивание свидетельствует об отсутствии герметичности соединений гидросистемы. Более того в полностью заправленной гидросистеме масло в бачке гидравлического насоса гидроусилителя должно находиться на уровне сетки заливного фильтра. На самом деле снижение уровня масла в бачке допускается до уровня верхней крышки элемента фильтрующего, не ниже.

Гидроусилитель Газель

Прежде всего при эксплуатации и техническом обслуживании гидроусилителя руля ГУР на Газель необходимо соблюдать определённые правила. В качестве основной рабочей гидравлической жидкости лучше всего применять масло марки «Р» ТУ 38.1011282-89. Однако допускаются заменители масел в соответствии с картами смазок. Которые в свою очередь приведены в руководствах по эксплуатации грузовых автомобилей. Кроме того гидросистема должна быть снабжена фильтром, обеспечивающим степень фильтрации рабочей жидкости не грубее 45 мкм.Температура рабочей жидкости в гидросистеме должна быть не более плюс 90°С

ВНИМАНИЕ! В итоге нормальное функционирование гидроусилителя руля ГУР Соболь обеспечивается при минимальной подаче насоса 5,0 л/мин

Гидроусилитель Соболь

На самом деле эксплуатация гидроусилителя руля ГАЗ-3302 и Соболь 2217 строго регламентирована. Прежде всего она должна производиться при строгом соблюдении требований технических условий ТУ РБ 00232153.041-98. Условия лучше всего описаны в настоящем паспорте и инструкции по эксплуатации грузового автомобиля. Заливка масла (гидравлической жидкости) в рабочую систему снабжения гидроусилителя руля. Затем прокачка должны осуществляться следующим образом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГИДРОУСИЛИТЕЛЯ

Прежде всего техническое обслуживание гидроусилителя руля Газель производится в соответствии с руководством по эксплуатации. Качество работ в итоге должно соответствовать качеству технического обслуживания грузового автомобиля на станции технического обслуживания ОАО ГАЗ. СТО в результате должны иметь специальное оборудование для ремонта ГУР на Газель. Однако следует иметь в виду, что разборка гидроусилителя руля ГУР Валдай — ГАЗ-3310 или ГУР на Газель не допускается. То же самое касается и ГУР на Газель. Прежде всего связанно это обстоятельство с тем. Что в кустарных условиях к примеру насосы высокого давления и гидроусилители отремонтировать просто невозможно. Дело в том, что на сборочном заводе на самом деле применяется дорогое сложное высокоточное оборудование с минимальными техническими допусками. Любое превышение допусков приведёт к снижению давления гидравлической жидкости в системе и, как следствие, отказу самого изделия. По этой причине в итоге производитель настоятельно рекомендует либо заменить ГУР Валдай на новый. Или отдать ГУР на Газель в ремонт к квалифицированным специалистам.

Во всяком случае при наличии специального оборудования и специально подогнанных запчастей ремонт возможен только в заводских условиях. По этому прежде всего избегайте сомнительных «мастеров на все руки». Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

Причины потери масла в ГУР

Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:

Течь рейки рулевой.
Подтекание насоса гидроусилителя руля.
Плохая герметичность трубок, шлангов соединений.

Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

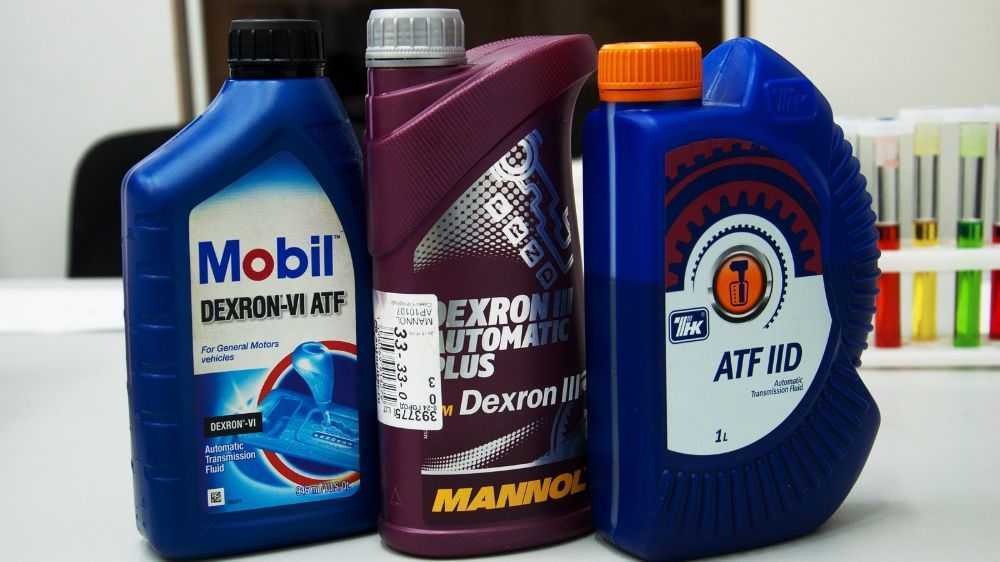

Чтобы узнать о свойствах смазки, можно взять на пробу пару капель обычным шприцем. Их наливают на чистый лист бумаги. Если масло характерного темного цвета (черного или насыщенного коричневого), то пришла пора его заменить

Точно также рекомендуется обращать внимание на его запах — недопустимо, если он будет напоминать запах подгоревшего масла

Типы неисправностей и их симптомы

Проявления поломок насоса, описанные выше, в реальности могут быть и не связаны с самим насосом. Поэтому для начала нужно внимательно осмотреть всю систему гидроусиления руля. И только если проблема не найдена, приступить к работе с самим насосом.

Неисправности делятся на два типа:

механические повреждения и износ. Сюда относятся появление заусенец, проблемы с подшипником, неровности во внутренней части, износ прокладки и т.д.;
проблемы с гидравликой. Связаны с недостаточным уровнем жидкости, неправильным ее выбором и «старением». Попадание мусора внутрь системы также может приводить к появлению “симптомов”, а, в дальнейшем, к поломке. Банальное завоздушивание относится к этому же типу неисправности.

Первые можно определить только разобрав насос гидроусилителя руля и осмотрев каждую его составляющую. Что касается второго типа неисправностей, то в первую очередь нужно ответить на вопросы — сколько времени прошло с момента смены жидкости в системе? Подобрана ли жидкость в соответствии с инструкцией? Достаточен ли её уровень? А в случае завоздушивания, зачастую, достаточно прокачать гидравлику для восстановления работоспособности ГУР.

В любом случае, производители рекомендуют при возникновении любых проблем с насосом делать полную переборку и чистку. Это поможет уменьшить вероятность износа, а, следовательно, увеличит срок службы всей системы.

Замена ротора, статора и уплотнений насоса

Снимаем насос гидроусилителя. Отсоединяем шланги от насоса.

Зажав корпус насоса в тиски, ключом «на 24» отворачиваем пробку-заглушку клапанов насоса.

Шестигранным ключом «на 8» отворачиваем два болта, стягивающие корпус и крышку насоса.

В канавках головок болтов установлены резиновые уплотнительные кольца.

Снимаем крышку насоса

Снимаем статор с направляющих штифтов.

Снимаем ротор с валика насоса. При этом старайтесь не рассыпать пластины ротора

Заменяем резиновые уплотнительные кольца, установленные в канавках корпуса, крышки, болтов и клапанов

При сборке необходимо обеспечить чистоту соприкасающихся поверхностей корпуса, статора, распределителя и крышки.

Собираем насос в обратной последовательности, смазав ротор с пластинами, статор, и все резиновые уплотнения маслом для гидроусилителя.

Снятие насоса гидроусилителя руля автомобиля Соболь

Насос гидроусилителя снимаем при ремонте двигателя или при ремонте самого насоса гидроусилителя.

Работу лучше выполнять на подъемнике или смотровой яме.

Снимаем защиту двигателя. Сливаем масло из системы гидроусилителя (см. Как заменить масло и фильтр гидроусилителя автомобиля Соболь).

Снимаем ремень привода вспомогательных агрегатов для этого:

Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор снят).

Ослабляем натяжение ремня, ключом «на 10» поворачивая болт натяжного ролика против часовой стрелки.

Снимаем ремень со шкивов.

Отверткой или ключом «на 8» ослабляем хомут крепления всасывающего шланга к бачку (радиатор для наглядности снят).

Снимаем шланг с патрубка бачка.

Ключом «на 17» отворачиваем два болта крепления насоса к кронштейну

Снимаем насос со шлангами и вынимаем верхний болт его крепления из отверстия кронштейна

Нижний болт можно вынуть, только сняв кронштейн с двигателя. Сливаем из насоса остатки масла, вращая его шкив в обе стороны.

Зажав корпус насоса в тиски, ключом «на 17» отворачиваем штуцер нагнетательного шланга

Ключом «на 22» отворачиваем болт-штуцер подводящего шланга

Соединительная муфта шланга уплотнена двумя медными шайбами (шайба со стороны насоса – толще)

Устанавливаем насос в обратной последовательности, после чего заливаем масло и прокачиваем систему

Марка насоса устанавливаемого на автомобиль Соболь ШНКФ 453471.105-40

Снятие насоса гидроусилителя рулевого управления

Снимаем насос гидроусилителя рулевого управления для замены или ремонта.

Откачиваем жидкость из бачка насоса гидроусилителя рулевого управления.

Снимаем грязезащитный щиток двигателя.

Снимаем ремень привода насоса гидроусилителя рулевого управления.

Головкой «на 7» ослабляем затяжку хомута шланга сливной магистрали.

. и, сдвинув хомут по шлангу, снимаем шланг со штуцера насоса.

Ключом «на 17» отворачиваем штуцер трубки нагнетательной магистрали.

. и отводим трубку нагнетательной магистрали от насоса.

Закрываем отверстия трубки и шланга подходящими заглушками.

Поворачиваем корпус насоса вправо так, чтобы нижний винт крепления насоса совместился с отверстием в кронштейне левой опоры силового агрегата, и шестигранником «на 6» отворачиваем три винта крепления насоса к кронштейну опоры.

Снимаем насос гидроусилителя рулевого управления.

Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности.

Замена насоса гур соболь 406 двигатель

Насос гидроусилителя руля снимают для замены или ремонта

Возникающие дефекты насоса гидросистемы руля:

— износ подшипников насоса (постоянный шум со стороны насоса);

— не работают расходный и предохранительный клапан из за загрязнения (возникает повышенное давление в системе);

— течь жидкости через технологические отверстия в корпусе насоса (выдавило заглушки);

— течь жидкости из под крышек насоса.

Если рулевое колесо вращается тяжело в обе стороны, следовательно, неисправен насос.

Насосы могут поставляться в запчасти со штуцером под шланги или без штуцеров.

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Устройство

Устройство системы усилителя Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
Еще один компонент системы – цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

1. Схема работы узла 2. Гидроусилитель руля Газели

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Устройство

ГУР состоит из следующих элементов:

Насос — создает давление масла, крепится к мотору. Работает от приводного ремня.
Распределитель — регулирует движение масла в системе: в правую либо левую полость, в зависимости от поворота руля, и обратно в бачок.
Рулевой механизм — передает усилие жидкости к механизму рулевой сошки, а от нее к колесам.
Сошка рулевая — служит для передачи движения от вала к тягам колес.
Шланги гидравлические — обеспечивают соединение элементов системы и циркуляцию в ней масла.
Бачок ГУР — нужен для бесперебойной работы системы, уровень масла в нем то снижается, то повышается. Не допускает попадания воздуха, если в нем достаточный уровень.

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса.

Продлить срок эксплуатации можно следующими действиями:

Менять вовремя жидкость. Мало кто меняет масло в гидроусилителе, но оно устаревает и теряет свои свойства. Поэтому делать это необходимо.
Следить за уровнем жидкости в бачке ГУР.
Стараться не крутить руль при неработающем ДВС. Если жидкость в системе гидроусилителя не движется, то насос перегревается. Масло не движется, если крутить много раз с заглушенным двигателем.
При замене масла, следить чтобы не попал мусор.

При соблюдении правил эксплуатации, ГУР служит долго. Периодически проверять уровень масла. При доливе жидкости, доливать только такой же марки.

При обнаружении признаков неполадок в работе системы гидроусилителя, следует не ездить быстро и дальние расстояния, пока причины не будут устранены.

Признаки проблем с ГУР:

Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
Если обнаружили течь жидкости из системы усилителя руля.
Если во время вращения рулевого колеса стали слышны посторонние звуки.
Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Цена запчастей и стоимость ремонта

Приводим примерную стоимость запчастей и ремонта на 2020 год, цена может отличаться, в зависимости от региона и изменения курса валют.

Стоимость запчастей:

Рулевой механизм в сборе с ГУР — 25 000 рублей;
Насос ГУР — 8 500 рублей;
Ремкомплект насоса (зависит от модели ГУР) — 500-800 рублей;
Ремень ГУР — 300 рублей;
Бачок ГУР — 300 рублей;
Шланги ГУР (в зависимости от длины и качества) — 300-1500 рублей;
Масло для ГУР (MOBIL ATF 220) — 400-500 рублей за литр.

Примерная стоимость ремонта на СТО:

Ремонт насоса ГУР — 7000 рублей;
Вместе с рулевым механизмом — 9000 рублей.

Комментарии: 1Публикации: 37Регистрация: 06-09-2020

Как снять и заменить насос ГУР на Ланосе и Шансе 1,5: подробная инструкция с фото

Теперь можно переходить к демонтажу ГУР на Ланосе и Шансе 1,5, что осуществляется для его ремонта (если он разборной) или замены в случае выхода из строя. Реализуется это путем выполнения следующих действий:

Для обеспечения свободного доступа к насосу ГУР, необходимо предварительно демонтировать корпус воздушного фильтра, отсоединив гофру.
Ослабляется соединение магистрали высокого давления. Для этого понадобится ключ на «17» и «22». Ключом на «22» вращается гайка, а ключом на «17» она удерживается вместе с шлангом.
Используя пассатижи, необходимо ослабить крепление хомута, который фиксирует подводящий шланг, идущий от расширительного бака. Отсоединяем шланг от патрубка насоса ГУР.
Ослабляется крепление генератора ключом на «13», после чего снимается ремень генератора, который соединяется со шкивом насоса ГУР.
Вывинчиваются болты крепления шкива ГУР, используя ключ на «12» и шестигранник на «8», при помощи которого фиксируется вал в неподвижном состоянии.
Демонтируется шкив насоса ГУР.
Ослабляются (не выкручивать полностью) два болта крепления насоса ГУР, используя ключ на «12».
Вывинчиваются два верхних и два боковых болта крепления крышки корпуса системы ГРМ.
Снимается крышка корпуса ГРМ.
Вывинчиваются до конца болты крепления насоса ГУР, после чего он демонтируется с автомобиля.

Далее проводится замена насоса гидроусилителя руля на Ланосе или его ремонт. Стоит заметить, что ремонт насоса ГУР представляет собой замену подшипника и сальника. Проведение ремонта возможно в случае, если механизм разборного типа. Выше представлена инструкция по снятию для ремонта или замены насоса ГУР на примере Ланоса и Шанса с объемом двигателя 1,5 литра. Как осуществляется замена насоса ГУР на Ланосе 1.6, можно посмотреть на видео.

После ремонта или использования нового насоса ГУР, его установка осуществляется в порядке обратном снятию. В завершении работ необходимо прокачать систему

Обязательно важно сделать это правильно, иначе возможен выход из строя насоса. Как это реализовать, подробно описано в этом материале (ссылка)

Подводя итог, необходимо отметить, что одним из важнейших конструктивных элементов системы гидроусилителя руля является насос. Именно этот механизм испытывает постоянные нагрузки, так как в работу он включается сразу после запуска двигателя, и функционирует постоянно

Чтобы увеличить срок службы насоса ГУР на Ланосе, важно обеспечить правильную его эксплуатацию. Достигается это выполнением двух важных действий: своевременной заменой масла в системе, а также нельзя допускать, чтобы колеса при запущенном двигателе были повернуты до упора в правую или левую сторону дольше 5 секунд
