Ремонт дворников на ваз 2107

Причины выхода из строя и плохой работы стеклоочистителей

Практика показывает, что основной причиной неправильной работы или отказа стеклоочистителей в Калине является недостаток смазки деталей мотор-редуктора, износ щеток, шестерен или окисление контактов. Существует два альтернативных способа решения данной проблемы: приобретение новой трапеции, мотора или конструкции в сборе (в зависимости от типа неполадок) при их выходе из строя или своевременная профилактика, выражающаяся в смазке деталей, удалении загрязнений продуктов износа и очистке контактов от окисла.

Первый вариант более простой и требует меньше затрат по времени. Замена трапеции и моторчика стеклоочистителя занимает не более получаса и элементарно может быть выполнена своими руками с использованием ограниченного набора инструментов. Однако стоимость конструкции в сборе составляет в среднем около 2,5 тысяч рублей. Замена же по отдельности не гарантирует успеха, тем более что в скором времени возможен выход из строя старой детали и ее все равно придется приобретать. Вариант с профилактикой потребует лишь немного больше времени, зато затраты ограничатся только покупкой смазочного материала.

Объявления на НН.РУ — Авто

Переоборудовать, удлинить раму, грузовой автомобиль: Валдай Газ 33104, 33106; Валдай фермер 331043, 331063; Газон Газ 3307, 3309;.

Сертифицированная организация по переоборудованию грузовых автомобилей приглашает Вас: удлинить, переудлинить и переделать, с.

У нас Вы можете не только удлинить раму под кузов 5,1 м, 6,2 м, 7,5м, 9 м на Маз Зубренок, Маз, Камаз, Урал, Зил, Мицубиши, Ниссан.

Удлинить Камаз под кузов 7,5м Удлинение Маз Зубренок, Маз под кузов 9 м Переоборудование шасси удлиненного грузового автомобиля.

Нижегородцы долго молчали по поводу сибирских лесных пожаров, но вот последовала реакция и в нашем городе: люди решили обратить внимание на. Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж

Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж.

День ВДВ в Нижнем Новгороде прошёл хорошо, весело и мирно, вопреки прочно укоренившимся стереотипам. Наши десантники в спокойное время, как.

2 августа — тот самый день, когда головы сильных покрывают голубые береты. Праздник в честь воздушно-десантных войск захватывает.

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Заводской и действительный расход горючего на Lada Priora, причины перерасхода Заводской и действительный расход горючего на Lada Priora, причины перерасхода

Заявленный и измеренный расход топлива на

Примерз дворник и сорвало шлицы(((

Примерзли дворники, не сообразил сразу, сел в машину, запустил её, включил дворники иии. правый сработал, а левый остался на месте, снял дворник, вроде как он затягивается гайкой самоконтрящейся+ шлицы все таки есть, но они сорваны, так как не много сружки выпало. Аккуратнее господа. но дело еще в том что почему то не оказалось той самой заглушки гайки крепления дворника (гайка там на 13) Может кто знает какой у нее номер в спецификации, а то че в экзисте не могу найти. Далее она на фото отражена.

Shark777, на классике я разок ключом шпильку эту свернул, можно посадить на эпоксидную смолу (только +20 градусов надо, минимум на сутки) Либо нарезать самому шлицы, там же мягкий металл и посадить потом на фиксатор резьбовых соединений, есть куча бюджетных вариантов

Проблемы с резинкой

Резинку можно заменить или обрезать. |Фото: .

Решить проблемы с резинкой можно одним из двух способов. Первый — дорогой, но надежный. Второй — бюджетный и компромиссный. С первым способом должно быть все предельно понятно – идем в магазин, покупаем там новые щетки для стеклоочистителей, ставим их и ездим счастливые.

Второй способ не так хорош и сопряжён с дополнительной работой, однако он позволит сэкономить. Нужно подрезать сточенный слой резинки. Сделать это можно как с использованием подручных средств, так и при помощи специального (и недорого) устройства. Одни щетки можно подрезать по несколько раз, значительно продлевая срок их эксплуатации.

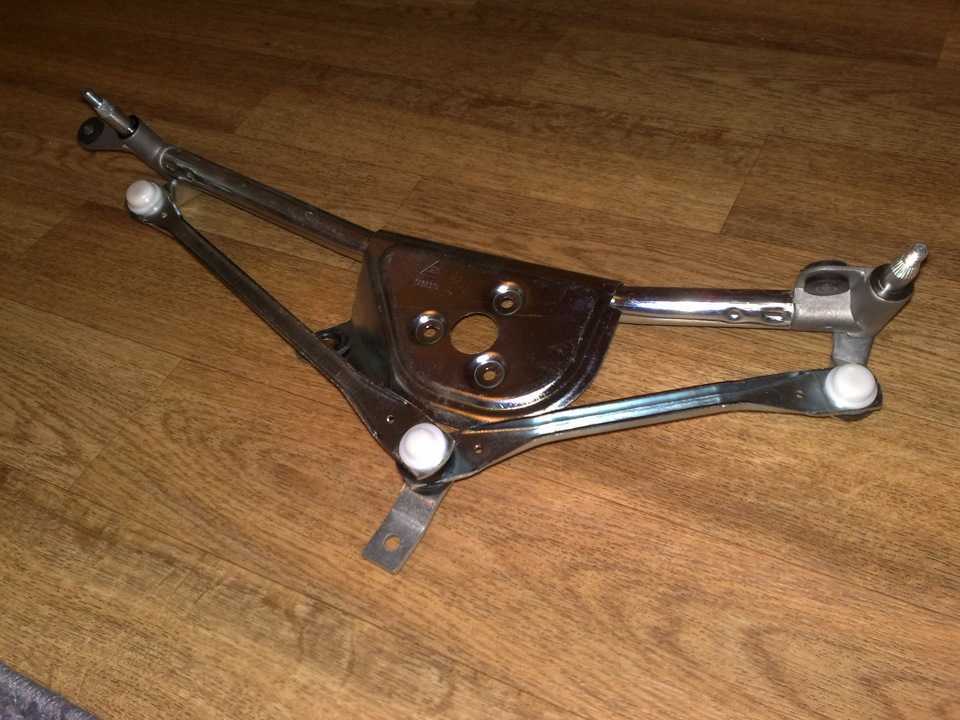

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться.

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

  1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
  2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания.

Материалы и инструмент

  1. Набор ключей
  2. Набор отверток
  3. Нож
  4. Смазка

Нужна будет и новая трапеция стеклоочистителя Daewoo Nexia. Артикульный номер оригинальной трапеции для данного автомобиля: GM-96931459. Стоимость данной трапеции в 2-3 раза превышает цену многих трапеций из числа сертифицированных аналогов. Если нужна трапеция подешевле, то оптимальным вариантом бюджетной трапеции является модель с артикульным номером GM– 96175536.

Параллельно с самой трапецией мастеру может понадобиться и комплект щеток. Артикульные номер дворников: GM-96341426 (правый), GM-96341425 (левый).

Вместе с трапецией и щетками иногда заказывают и моторчик стеклоочистителя.

Особенности устройства и схема стеклоочистителя


Схема системы очистки стекла для Приоры Система стеклоочистки состоит из таких элементов:

  1. Электродвигатель или привод стеклоочистителя. Это устройство обеспечивает нормальную работу системы, способствуя перемещению дворников по переднему, а также заднему (для универсалов и хэтчбеков) стеклу. Если редуктор стеклоочистителя выходит из строя, это приведет к неработоспособности очистителей. Привод заднего стеклоочистителя также устанавливается только в автомобили в кузове хэтчбек или универсал.
  2. Держатель щетки стеклоочистителя, он же поводок стеклоочистителя, он же рычаг стеклоочистителя — щеткодержатель. На этом устройстве фиксируется само лезвие очистителя, которое перемещается по стеклу.
  3. Щетка с резиновым или силиконовым лезвием. Когда она изнашивается, качество очищения лобового стекла значительно снижается.
  4. Крепление щеток стеклоочистителя — конструктивный элемент самих дворников.
  5. Расширительный бачок — в него заливается жидкость, которая впоследствии при включении дворников через форсунки по шлангам передается на стекло.
  6. Форсунки — эти элементы монтируются на капоте, они выполняют функцию распыления воды по стеклу.
  7. Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается расходный материал.
  8. В зависимости от авто, может использовать блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в соответствии с действиями водителя определяет частоту перемещения щеток по заданным временным интервалам. Что касается блока, то он позволяет водителю самостоятельно выставить необходимый интервал.
  9. Мотор омывателя, который осуществляет подачу воды или омывающей жидкости на стекла.
  10. Переключатель стеклоочистителя. Подрулевой переключатель располагается в салоне автомобиля, под рулевым колесом. С его помощью водитель может установить скорость работы дворников, а также при необходимости подать воду на стекло.
  11. Тяга, которая соединяет две щетки. Благодаря ей эти элементы могут двигаться синхронно.

Ремонт стеклоочистителя ВАЗ 2110

Общие сведения

Порядок выполнения

1. Снимите стеклоочиститель с автомобиля (см. подраздел 7.9.1).

2. Отверните гайку крепления поводка.

3. Снимите поводок с валика моторедуктора.

4. Отверните три болта крепления редуктора и снимите моторедуктор с кронштейна.

5. Снимите защитную пленку с моторедуктора.

6. Отверните два винта крепления и снимите пластмассовую крышку.

7. Отверните два винта крепления.

8. Снимите панель с контактами концевого выключателя.

9. Снимите прокладку.

10. Выньте шестерню с валиком моторедуктора и пластмассовую шайбу.

11. Выньте две промежуточные шестерни. Для удобства дальнейшей сборки промаркируйте шестерни относительно их осей, так как наклон зубьев у них противоположный.

12. Отверните два винта крепления и снимите редуктор с электродвигателя.

13. Выньте якорь.

14. Очистите от грязи и старой смазки все детали моторедуктора.

15. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий. Замените изношенные или имеющие сколы щетки или моторедуктор в сборе. При замене щеток их выводы припаяйте к щеткодержателю.

16. Замените поломанные или потерявшие упругость пружины щеток.

17. Зачистите мелкой шкуркой коллектор, если он загрязнен или на нем имеются риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замените якорь или моторедуктор в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.

18. Замените шестерни редуктора с сильно изношенными или поломанными зубьями.

19. При повреждении шлицев или резьбы валиков рычагов щеток замените тяги в сборе.

20. Подгоревшие или окисленные контакты концевого выключателя зачистите мелкой шкуркой.

21. Порванные или потерявшие эластичность резиновые подушки замените. Чтобы вынуть подушку, надо сначала вынуть из нее металлическую распорную втулку.

22

Соберите стеклоочиститель в порядке, обратном разборке, с учетом следующего: при установке промежуточных шестерен обратите внимание, что наклон зубьев у них противоположный. Перед сборкой смажьте шестерни редуктора и червяк вала якоря смазкой Литол-24.

23

При установке якоря, чтобы не сломать щетки, утопите их в направляющих, привязав проволокой за канатики.

24. Потом установите якорь в корпус редуктора.

25. Затем установите на него корпус электродвигателя, придерживая при этом вал якоря (для удерживания вала якоря можно установить промежуточные шестерни), и отвяжите проволоку, удерживающую щетки. После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора.

26. Установите поводок на ось редуктора так, чтобы он был на одной прямой с центральной тягой.

Данные для проверки моторедуктора

Частота вращения вала моторедуктора при напряжении питания 14 В, моменте нагрузки 1,47 Н·м (0,15 кгс·м) и температуре окружающей среды (25±10) °С, мин–1
первая (малая)

30–40

вторая (большая)

55–70

Потребляемая сила тока при указанной выше нагрузке, А, не более

на первой скорости

3,5

на второй скорости

5

Видео про «Ремонт стеклоочистителя» для ВАЗ 2110

СНЯТИЕ И РЕМОНТ ТРАПЕЦИИ ДВОРНИКОВ ВАЗ 2110 2111 2112

Ремонт стеклоочистителя. Полное вскрытие и одно касание паяльником, разрешает ситуацию.

Ваз 2110.Ремонт привода стеклоочистителя.

Принцип работы щетки дворника

Удаляет воду с поверхности лобового стекла автомобиля щетка дворника благодаря особой форме рабочего участка полотна резиновой ленты. На фотографии зафиксировано положение ленты при движении щетки дворника с лева на право, по направлению синей стрелки.

Как видно рабочее полотно резиновой ленты немного прогнуто таким образом, чтобы прямой ее угол был перпендикулярен к плоскости стекла. Таким образом, широкая часть полотна ленты удаляет толстый слой воды. Оставшуюся тонкую пленку воды, продавливая ее до стекла, удаляет прямой угол ленты.

При смене направления движения щетки, рабочая часть резиновой ленты щетки дворника перекладывается и уже продавливает тонкий слой воды другой прямой угол ленты. Таким образом, щетка дворника осуществляет чистку лобового стекла автомобиля при прямом и обратном ходе. Оставшиеся остатки воды после прохода щетки в виде микронной пленки из-за царапин на стекле и попадания мелких механических частиц быстро испаряются и стекло становится прозрачным.

Если при работе дворника рабочая часть ленты или ее часть принимает положение относительно поверхности очищаемого стекла, отличающееся от показанного на фотографиях, то стекло автомобиля будет оставаться непрозрачным или будут оставаться полосы воды.

Возможные причины неисправности и способы их устранения

На практике наиболее распространенная неисправность, с которой сталкиваются калиноводы, является прерывистая работа очистителей. Ремонт в данном случае сводится к замене предохранителя системы, который находится в монтажном блоке слева под рулем. Также причина может заключаться в неработоспособности реле, расположенном там же — если оно вышло из строя, его надо поменять (автор видео — Андрей Никиткин).

Если совсем не работают дворники на Калине, необходимо произвести диагностику электрического мотора. К мотору подводится проводка, поэтому для начала необходимо произвести диагностику клеммы «масса», она находится рядом с адсорбером. При необходимости отключите ее и тщательно зачистите место контакта. Если работоспособность мотора не удалось восстановить, нужно будет разобрать систему и заменить этот элемент. Если после замены щетки все равно не работают, нужно проверить подрулевой переключатель — возможно, причина кроется именно в нем.

Если все эти действия не дали результата, нужно проверять редуктор и трапецию, вероятнее всего, придется менять один из этих компонентов. Если щетки нормально функционируют, но вода не поступает на стекло, при этом бачок омывателя полный, нужно проверить работоспособность моторчика бачка.

Извините, в настоящее время нет доступных опросов.

Цена вопроса

Стоимость щеток будет варьироваться в зависимости от магазина, в котором вы их покупаете, а также их производителя. Наиболее дешевый, каркасный вариант от производителя Bosch будет стоить около 900 рублей, от Denso — 1200 рублей. Что касается бескаркасных устройств, то минимальная цена за комплект от Bosch или SWF составляет 1500 рублей, от производителя TRICO Neoform — около 1900 руб.

Советы по продлению срока службы дворников

Существуют и более радикальные методы восстановления работы стеклоочистителей, среди которых:

  • обработка наждаком;
  • механическая заточка.

Однако неопытным водителям лучше не прибегать к такой методике, иначе есть риск окончательно вывести щетки из строя без малейшей возможности на их восстановление.

Можно обратиться и к мастерам, но скорее всего, их услуги обойдутся по той же цене, что и стоимость новых дворников. Для увеличения срока эксплуатации стеклоочистителей, необходимо регулярно за ними ухаживать, вовремя удаляя любые загрязнения, а также не оставляя автомобиль на долгое время под палящими солнечными лучами.

Кроме того, не рекомендуется экономить на подобной продукции, а также на стеклоочистительных растворах, от качества которых также зависит продолжительность эксплуатации элемента.

Как восстановить шлицы на дворниках

И снова о банальном…

Пару месяцев назад возвращаюсь я домой по Ярославке, еду километров 90, дождь стеной, левые ряды, дворники работают на все свои ресурсы. И вдруг дворник водителя остаётся лежать за стойкой в районе левого зеркала. Поворотник, уход на обочину…вот надо же мне в этот момент уйти на обочину, в лужу глубиной 50 см и площадью метров в 20 кв., с опущенным водительским стеклом (курил я в этот момент). Через пару секунд проезжавшая рядом фура накрывает всю машину волной выше самой машины. Выражение моего лица передать может только само выражение моего лица в этот момент. Ну да ладно, дворники в этот момент меня волновали куда больше. Отъезжаю, начинаю смотреть в чем дело. Все оказалось очень банально стерлись шлицы и резьба в месте крепления дворников к трапеции. Шаманские песни и пляски на месте успехов не принесли. Оставшиеся 30 км. я ехал с дворником в руке, периодический высовывая руку из окна и выполняя работу которую должна была выполнять трапеция. Приехав домой начались размышления на тему ремонта или покупке новой трапеции, от покупки меня отговорила моя дорогая и любимая Жаба, она прям так и сказала: “Нет, две тысячи за кусок железа не отдам”

Что делать, если дворники перестали работать из-за электромеханики

Если не работают дворники на ВАЗ 2110, проблема может таиться в вышедших из строя элементах моторедуктора.

Подвести могут следующие элементы электродвигателя:

  • Концевой переключатель;
  • Якорь моторчика (он мог сгореть);
  • Контакты (окислились);
  • Пружины на щетках мотора;
  • Шестеренки в редукторе (изношены);
  • Коллектор (подгорел или загрязнился).

Произвести ремонт дворников на ВАЗ 2110, в случае правильно установленной причины, не составит труда.

Для этого нужно произвести следующие действия:

  • Снять приборную панель;
  • Реле прикручено слева к корпусу автомобиля, если оно неисправно — заменяем;
  • Проверяем предохранитель;
  • Разбираем рулевую колонку, изучаем переключатель. Если повреждена изоляция или присутствуют другие проблемы, меняем подрулевой переключатель;
  • Вынимаем электромоторчик и, если поломка незначительная, производим ремонт. Если он потребует замены — смело меняем вместе с реле.

Дворники на ВАЗ 2110 могут не работать по причине механических неисправностей.

Исправной работе дворников могут препятствовать достаточно простые вещи. Например, такие, как ослабление гайки, которая крепит электромотор и держатель щеток. Или ослабление пружин поводков. Также причиной может стать разрушение шестеренок, что связано с непрочностью материала. Как правило, они выполнены из пластмассы.

В итоге можно говорить о том, что причины поломки дворников достаточно просты.

Из “несерьезных” поломок можно выделить следующие:

  • Умер предохранитель в монтажном блоке;
  • Износились провода;
  • Износились шестеренки;
  • Разжались соединительные клеммы;
  • Окислились контакты;
  • Загрязнился механизм.

Такие поломки не составит труда починить, и они не вызовут серьезных затрат при замене деталей.

Приблизительные цены на детали:

  • Реле — от 285 рублей;
  • Моторедуктор — от 1650 до 2200 рублей;
  • Трапеция стеклоочистителя — от 1700 рублей;
  • Стеклоочиститель в сборке — от 3050 рублей;
  • Рычаг стеклоочистителя (левый) — от 435 рублей;
  • Рычаг стеклоочистителей (правый) — от 330 рублей;
  • Щетки от 165 рублей за штуку.

Все эти причины, по которым не работают дворники на ВАЗ 2110, можно устранить достаточно быстро, без лишних усилий и затрат. Конечно, автомобиль подведет вас, если сломалось что-то серьезное. Например, сгорание электромотора, окисление контактов, которые теперь подлежат замене

Очень важно следить за своим автомобилем. Проверять состояние таких элементов, как дворники, нужно хотя бы раз в пару дней или перед посадкой в автомобиль. Будет весьма печально, если вы заметите поломку дворников в ливень на трассе

Помните: если щетки примерзнут к стеклу, сгорит электродвигатель, тогда придется его менять. Поэтому зимой обязательно отодвигайте щетки от ветрового стекла, если покидаете свой автомобиль

Будет весьма печально, если вы заметите поломку дворников в ливень на трассе. Помните: если щетки примерзнут к стеклу, сгорит электродвигатель, тогда придется его менять. Поэтому зимой обязательно отодвигайте щетки от ветрового стекла, если покидаете свой автомобиль.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.


Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.


Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.


Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Замена мотор-редуктора стеклоочистителя

Снимаем клемму «-» аккумулятора. Маркером, или фломастером помечаем положение щеток на ветровом стекле.

Поддеваем отверткой и снимаем пластмассовый колпачок

Отворачиваем гайку крепления рычага щетки

Снимаем с вала поводок вместе со щеткой

Так же снимаем второй поводок

Ключом отворачиваем два винта крепления правой и левой облицовок

Снимаем левую облицовку

Сдвинув вправо колодку проводов моторчика и снимаем ее с держателя

Головкой на 10 отворачиваем два болта и ключом на 10 гайку крепления очистителя

Вынимаем очиститель ветрового стекла с мотор-редуктором в сборе

Помечаем фломастером положение кривошипа относительно кронштейна очистителя.

Ключом на 13 отворачиваем гайку крепления кривошипа и снимаем кривошип с вала мотор-редуктора

Отворачиваем три болта крепления мотор-редуктора к кронштейну очистителя

Снимаем мотор-редуктор с кронштейна

Отверткой отворачиваем четыре винта

Снимаем крышку редуктора с прокладкой

При необходимости заменяем шестерни мотор-редуктора, зачищаем контакты механизма самоостанова.

Собираем и устанавливаем мотор-редуктор на кронштейн очистителя в обратной последовательности.

Для установки вала мотор-редуктора в исходное положение надеваем клемму провода на «минусовой» вывод аккумуляторной батареи.

В этом положении вала мотор-редуктора устанавливаем кривошип по ранее нанесенной метке.

Дальнейшую установку очистителя проводим в обратной последовательности.

Почему не работают дворники на Калине?

Иногда случается так, что даже у нового автомобиля возникают те или иные неполадки. К сожалению именно отечественный автопром грешит такого рода случаями. Так довольно часто от владельцев Лада, можно услышать о том,что не работают дворники на Калине. Поломка такого рода довольно распространена, поэтому постараемся разобраться, как решить эту проблему.

Устройство отечественной стеклоочистительной системы довольно просто. Даже не имея технического образования, практически каждый автовладелец может разобраться, почему на калине дворники медленно работают, и попробовать устранить причину своими силами.

Если дворники совсем перестали работать, то в первую очередь необходимо посмотреть на предохранители. Чаще всего именно здесь кроется основная причина поломки. Устранить ее в силах любой автовладелец, заменив сгоревший предохранитель на новый.

Разберем основные причины, почему не работают дворники на калине:

если электропривод отказывается работать, когда стеклоочиститель включен, это значит, что необходимо заменить перегоревший предохранитель. Для этого надо снять находящуюся от водителя слева крышку под рулевой и найти монтажный блок. Там вы найдете схему расположения предохранителей, которая поможет заменить вышедший из строя элемент.

В том случае, когда на Калине дворники не работают в прерывистом режиме, это свидетельствует о том, что неисправно реле, которое расположено в монтажном блоке.

Если сама неисправность таится в электродвигателе, то можно попробовать самостоятельно его отремонтировать. Для этого проверяются клеммы массы, производят зачистку мест крепления. Если это не помогло решить проблему, то необходимо отсоединить разъем электропривода системы стеклоочистителя, который расположен под ветровым стеклом.

В случае, когда своими силами не получается найти причину неполадки, стоит использовать тестеры, с помощью которых определяют, как проходит на разъем питание. Если с данным процессом все в порядке, то это свидетельствует о том, что необходимо заменить электромотор самого дворника. Для этого необходимо:

  • отсоединить клеммы от аккумулятора автомобиля;
  • затем открутить гайки крепления поводков и снять их совсем;
  • под рамой лобового стекла необходимо найти пластиковую решетку и снять ее, открутив болты;
  • электродвигатель отсоединяется от трапеции;
  • затем в обратном порядке устанавливается новый. Не забывайте проверять надёжность крепления.

В случае, если питание все же на разъем не приходит, решение проблемы будет заключаться в замене подрулевого переключателя:

  • опять же процедура начинается с того, что отсоединяются клеммы аккумулятора автомобиля;
  • с рулевой колодки снимают пластмассовый кожух;
  • колодка переключателя отсоединяется;
  • затем вынимается переключатель дворников, который находится под рулем;
  • после этого устанавливается новый переключатель.

Чаще всего причиной того, почему на Калине медленно работают дворники является мелкая неисправность, которая устраняется в течение нескольких часов. Если вы самостоятельно не в силах разобраться с той или иной поломкой, то можно обратиться в автосервис. Такого рода организаций сегодня существует довольно большое количество. Выбирая между огромным количеством автосервисов, вам необходимо определиться с приоритетами — цена или качество. В официальном сервисе услуги предоставляются качественные и с гарантией, однако стоимость их довольно высока. Можно обратиться в сервис гаражного типа, однако качество предоставляемых услуг может сильно разнится по сравнению с другими сервисами.

Стоит отметить, что система устройства электропривода в Калине довольно надежна, поэтому особого сервисного обслуживания не требуется. Бывает, что зимой дворники примерзли к лобовому стеклу. В такой ситуации стоит освободить стеклоочиститель ото льда. Если бережно относится к своему автомобилю, он прослужит верой и правдой долгие годы.

Похожие материалы:

УПРАВЛЕНИЕ АВТОМОБИЛЕМ В ЗАНОСЕ

Выбор автосервиса

ЧЕХЛЫ ДЛЯ АВТОМОБИЛЯ СВОИМИ РУКАМИ

КАК ПОКРАСИТЬ СПОЙЛЕР

Неисправности подрулевого переключателя

Данный узел зачастую выходит из строя на автомобилях с большим пробегом. Обычно он обслуживается на протяжении всего времени эксплуатации транспортного средства. Со временем контакты отгорают, что и становится основной причиной неисправности подрулевого переключателя.

Его можно как отремонтировать самостоятельно, так и просто заменить на новый. Второй вариант естественно затратный. В зависимости от марки авто, переключатель может обойтись от 2 до 20 тысяч рублей. Вполне логично в этом случае заняться ремонтом, тем более что в этом нет ничего сложного.

Демонтируем переключатель и проводим визуальный осмотр на наличие дефектов. Если есть отгоревшие контакты, то берем в руки паяльник и исправляем ситуацию. Практически всегда подрулевой переключатель можно отремонтировать, исключения составляют только случаи поломки платы, хотя и тут находятся умельцы.

Как заменить пластиковые втулки

Официально замены пластиковым шарнирам нет. Ремкомплекты не выпускают даже для сертифицированных аналогов трапеции Шевроле Авео. Но народные умельцы быстро вычислили, что пластиковые втулки к трапеции от данного авто можно взять у трапеции Грейт Вол Ховер. Шарниры к трапеции китайского внедорожника продаются отдельно. Артикульный номер: 5205011-D01. Пара втулок обойдется заказчику всего в $2-4.

Разумеется, не все так гладко, как кажется. Пластиковые втулки от Ховера еще нужно немного доработать. Дело в том, что втулки банально не влезают в проушины тяги. На каждой из втулок нужно сделать надрезы, рядом с усиками. Пример надрезов на фото ниже.

Вставляем доработанные втулки от Great Wall в тягу трапеции Chevrolet Aveo.

Чистим места крепления тяги, смазываем их и ставим резиновые уплотнительные колечки. Если прокладки имеют следы износа, то необходимо обязательно их заменить. Через порванные уплотнители будет попадать влага к контактным парам из металла. Из-за влаги металлические части шарниров будут ржаветь.

Ставим на место тягу с обновленными пластиковыми втулками. Точки соединения тяги с трапецией могут защелкиваться с большим трудом. Чтобы облегчить задачу, пластиковые втулки на тяге рекомендуется предварительно подержать в кипятке.

Это самый быстрый и доступный метод ремонта трапеции стеклоочистителя.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
