Освещение автомобиля: конструкция и принцип работы фар

Штрафы

Как правило, штрафы за переоборудование транспортного средства не слишком велики. Перечислим основные:

• За установку внешних деталей (спойлеров, воздухозаборников) предусмотрен штраф в 500 рублей;
• За покраску автомобиля без регистрации предусмотрен штраф в 500 рублей;
• За внесение изменений в рулевую систему, колеса или иные системы штраф составит от 500 рублей в зависимости от количества изменений;
• За изменение габаритов автомобиля предусмотрен штраф в 500 рублей.

Как видите, штраф мал. Но при этом есть и иные нарушения. За установку знака «Инвалид» придется отдать 5 000 рублей, за установку шашечки «Такси» — от 5 000 рублей. А вот за покраску авто в цвет машины государственной службы водителю грозит лишение прав на срок от года до полутора лет. Если же водитель поставит «мигалку» или фары, использование которых запрещено, то помимо крупного штрафа у него отнимут права – за установку фар на полгода, а за установку «мигалки» на 18 месяцев.

При этом штраф – не самое страшное. Если вас поймали на неправомерном переоборудовании автомобиля, то вам потребуется сделать одно из двух: либо разобрать улучшения и вернуть все на место (за свой счет), либо изменения зарегистрировать. А для того, чтобы автомобиль зарегистрировать с изменениями, потребуется пройти проверку в ГИБДД, что так же стоит денег (цена зависит от многих факторов). При этом если детали не подойдут по нормативам вас все равно заставят их снять.

Внимание

Имейте в виду, что переоборудование может не только обернуться штрафам и проблемами, но и невозможностью пройти техосмотр. А без техосмотра нельзя будет получить и другие важные бумаги, например, полис ОСАГО, без которого управление автомобилем привлечет еще больше штрафов.

Полировка фар

Со временем фары Рено Меган 2 мутнеют и становятся не такими яркими, как изначально. В таких случаях можно заменить стекла или провести их полировку. Чтобы это сделать, потребуются следующие инструменты и материалы:

• Водостойкая наждачная бумага разной зернистости 800, 1000, 1500 и 2500.
• Полировочная паста Menzerna FG 400.
• Шуруповерт с полировальным поролоновым кругом.

Ракель с фетровой накладкой.

• Защитная пленка для оклейки фар Рено Меган.
• Малярный скотч.

Сама процедура не сложная, но требует аккуратности и сноровки:

• Для начала моем Меган 2.
• Оклеиваем малярным скотчем кузов Megane 2 вокруг фар.

Далее ошкуриваем поверхность наждачной бумагой, параллельно смачивая их мыльным раствором через опрыскиватель.

После мыльных процедур полируем стекла поролоновым кругом.

• Далее оклеиваем поверхность стекол защитной пленкой, предварительно сняв один слой и смочив мыльным раствором поверхность, прилагаемую к фаре Меган 2. Затем снимаем второй слой и прогреваем ее феном, чтобы пленка растянулась и лучше легла на поверхность. Рекомендуется делать это с напарником.
• Затем используя ракель, разглаживаем пленку и удаляем из-под нее мыльный раствор.
• Лишнее обрезаем, снимаем малярный скотч.

На этом процесс полировки фар Megane 2 можно читать завершенным.

Регулировка рулевой колонки по высоте и по углу на­клона

Поднимите рычаг (см. по стрелке рис. 1) и установи­те рулевое колесо в удобное для Вас положение. Для того, чтобы зафиксировать рулевое колесо в этом положении, опустите рычаг.

Для соблюдения безопасности движения производите эту регулировку только на неподвижном автомобиле.

Не удерживайте долго рулевое колесо повернутым до упора в крайнее положение и не оставляйте автомобиль с остановленным двигателем и вывернутыми до упора ко­лесами.

Никогда не выключайте зажигание на спусках и вообще во время движения, это приведет к прекращению работы гидроусилителя тормозов и электроусилителя рулевого управления.

Особенности противотуманных фар на Ларгус

Если рассматривать российский уNiva LADA Ларгус, то для него ПТФ имеют конструктивные различия в зависимости от периода нахождения модификации на конвейере. Некоторые комплектации («Норма») не оснащаются данной светотехникой, поэтому перед приобретением вLADA LADA Largus следует заглянуть в бампер и убедиться в присутствии соответствующих ниш под ПТФ. Обычно они закрыты специальными заглушками. Все присутствующие на рынке версии фар изначально укомплектованы лампочками.

Как вариант, можно прибегнуть к установке ксеноновой светотехники. Здесь заранее рекомендуем проконсультироваться в применимости ксеноновой лампы к корпусу фары, поскольку их геометрические особенности могут не совпасть. Если все подходит, то это будет наиболее рациональным вариантом, ведь ксеноновые лампы избавят стекло ПТФ от постоянного растрескивания от температуры нагрева. Также отметим возможность установки светодиодных источников освещения.

Потеют фары изнутри — поиск и устранение причины

Приступить к восстановлению работоспособности фары (ремонту) можно только после установления причины. Желательно разобрать оптику, чтобы легче было определить неисправность.

Вот что нужно сделать:

• скинуть клеммы с АКБ, чтобы избежать короткого замыкания;
• выкрутить лампочки фар, подняв крышку капота машины;
• очистить корпус оптики;
• проверить наличие трещин на швах.

Но опять будет трудно заметить, например, микроскопические трещины. Поэтому проще демонтировать бампер, чтобы фары были видны, как на ладони. Либо придется снимать элементы с автомобиля.

Эффективнее всего проверить герметичность фар, пустив внутрь них воздух — можно воспользоваться ручным насосом для накачки покрышек. Подробнее, как все сделать, на примере практически любого паркетника иномарки:

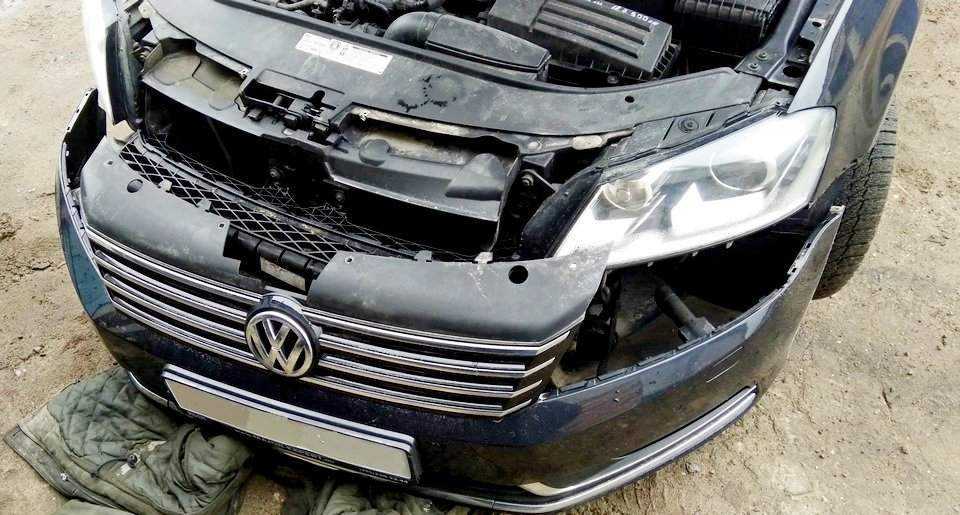

демонтировать бампер — крепится несколькими болтами к передку кузова сверху и снизу на кронштейнах;

Снятие бампера

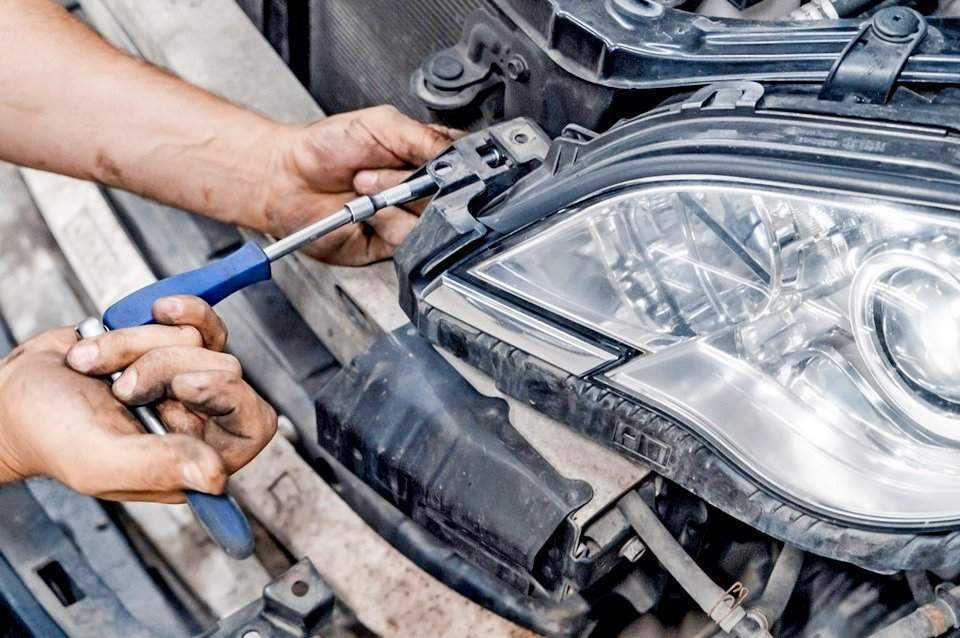

открутить фары — фиксируются болтами сверху, сбоку и снизу;

Демонтаж фары

• внимательно осмотреть снятую фару со всех сторон;
• проверить обязательно, хорошо ли закручены крышки на блоке;

Проверка крышек на блоке фары

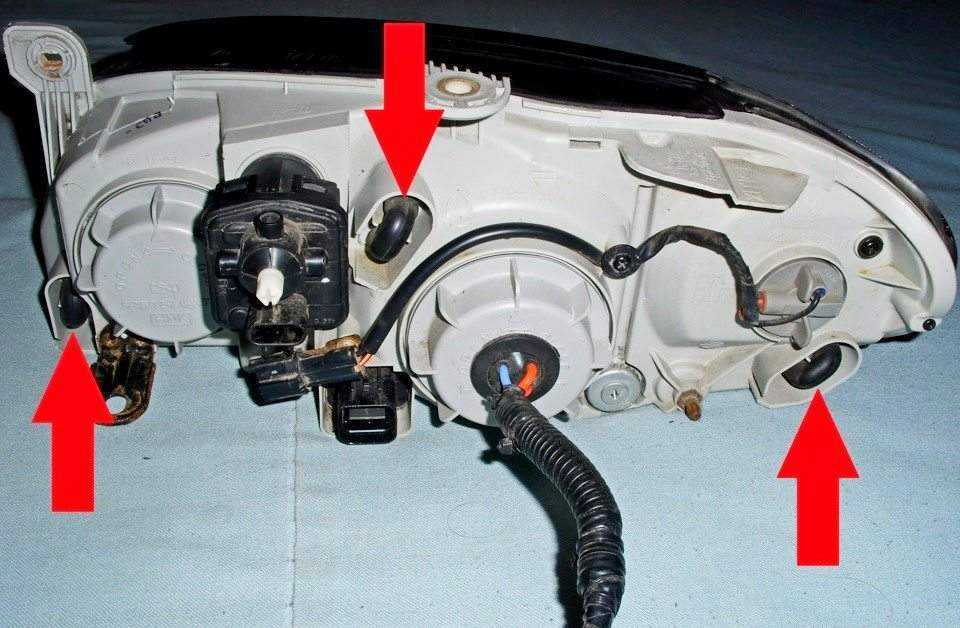

• проверить первый сапун;
• проверить второй сапун;

Вентиляционные отверстия (сапуны) фары

• заглушить первый сапун, используя кусок шланга с болтом;
• вдеть шланг насоса на второй сапун;
• начать качать и прослушивать, откуда травит воздух.

Разгерметизация может быть обнаружена в любом месте блока фары. Место откуда трафит воздух подлежит ремонту. Легче всего наложить сверху слой герметика. Перед этим поверхность следует немного прошкурить, и очистить от старого герметика. Далее остается подождать, пока все не просохнет — желательно 24 часа. Фен поможет ускорить процесс. На завершающем этапе снова проверьте герметизацию, прокачав воздух насосом. Если нигде не травит, спокойно устанавливайте блок на свое место.

G626, Autolampen Duplo-d, reclame, Engelstalig, campagne, 1959,

Привычное нам сегодня асимметричное распределение света появилось в Европе только в середине 50‑х годов прошлого века Привычное нам сегодня асимметричное распределение света появилось в Европе только в середине 50‑х годов прошлого века

ДВА МИРА — ДВЕ СИСТЕМЫ

Дальнейший путь развития головного света до начала 60‑х годов ХХ века не выходил за рамки отдельных экспериментов. Скажем, Packard в 1933–1934 годах предлагал фары с трехнитевыми лампами. В дополнение к ближнему и дальнему у него был сверхдальний режим, включаемый на краткое время — для «простреливания» темноты при обгоне, например. Тогда динамика у машин была не чета нынешней. Если вышел на встречную полосу, имей в запасе хотя бы пару минут на опережение. И в это время надо четко знать, чтó тебя ждет далеко впереди.

Проехался я на «Паккарде» тех лет — ощущения так себе. Вроде свет есть и вроде яркий, но его границы в темноте размыты, а обочина не высвечивается вовсе. О последней проблеме в то же время задумались инженеры американской фирмы Nash и придумали забавный по сегодняшним представлениям вариант: левая фара светит ближним светом, не ослепляя встречных, а правая одновременно лупит дальним, помогая хоть что-то увидеть издалека на темной обочине

Устройство и принцип работы AFS

Как уже было сказано, данная система меняет направление света. Это динамическая регулировка. В технической литературе к моделям марки Volkswagen может встречаться также аббревиатура LWR (регулируется наклон фар). Система работает с ксеноновыми световыми элементами. В устройство такой системы входит индивидуальный блок управления, который связан с несколькими датчиками. В перечень сенсоров, сигналы которых фиксируются для определения положения линз, входят:

• Скорости машины;
• Положения рулевого колеса (устанавливается в районе рулевой рейки, о которой можно прочитать отдельно);
• Системы курсовой устойчивости, ESP (о том, как она работает, читайте здесь);
• Срабатывания стеклоочистителей.

Штатная адаптивная оптика работает по следующему принципу. Электронный блок управления фиксирует сигналы от всех датчиков, подсоединенных к устройству, а также от видеокамеры (ее наличие зависит от модификации системы). Эти сигналы позволяют электронике самостоятельно определить, какой режим активировать.

Далее активируется система привода фар, которая в соответствии с алгоритмами блока управления приводит в движение сервопривод и перемещает линзы в соответствующем направлении. Благодаря этому происходит коррекция светового пучка в зависимости от дорожной обстановки. Чтобы система активировалась, необходимо переместить переключатель в положение Auto.

Габаритные и дневные ходовые огни: в чем отличие

Дневные ходовые огни Lada

Правила дорожного движения предписывают включать в дневное время ДХО – дневные ходовые огни. Их начали массово внедрять в конструкцию автомобилей с 2010 года, а вот машины более старых выпусков их не имеют.

Эти яркие фары расположены впереди кузова, и их цель – обозначить видимость автомобиля в дневное время, при их работе можно не включать ближний свет. Для освещения дороги они не применяются, и в ночное время их включать нельзя. Отличие габаритных и дневных ходовых огней состоит в применении в разное время суток: ночью и вечером включаем габариты, днем – ДХО.

Разные виды автомобильных огней

Иногда водители не улавливают разницы и включают габариты днем вместо ДХО, однако это считается нарушением – из-за своей сильной яркости они могут слепить встречных водителей. Особенно такая замена характерна для владельцев более ранних моделей автомобилей, на которых еще не устанавливались дневные ходовые огни.

Водители считают, что могут вместо ДХО днем включить габариты, и этого будет достаточно. Только габариты имеют очень слабое свечение, их невозможно будет увидеть в солнечный день, поэтому функцию визуального выделения автомобиля на дороге они выполнять не могут. Если быть точнее, то габариты днем включать можно, но в сочетании с одним из видов освещения – фарами ближнего света, ДХО или противотуманными.

Почему светодиодные лампочки, скорее всего, не подойдут в обычные фары?

Большинство автомобильных фар — это больше, чем просто лампочка в отражателе, присоединенная к плюсу и минусу. Это действительно высокоточная система, оттачиваемая поколениями инженеров. В научной среде даже отдельное направление изучения влияния света есть, основа основ любой инженерной мысли — фотометрия называется.

Интенсивность, или мощность светового потока (единица силы света измеряется в кандела), световой поток, измеряемый в люменах (Лм), освещенность, световая эффективность и множество других, не менее важных параметров.

Вплоть до отражателей (сложной системы зеркал), которые имеют строго выверенную для каждого типа источника света форму. Для эллиптической оптики — одну, для ламп с двойным накаливанием H4 — другую. Ну а для светодиодов — третью.

​​И все это для того, чтобы свет, излучаемый лампой, попадал на дорогу таким образом, чтобы обеспечить максимальную видимость для водителя, не ослепляя встречный транспорт.

Большинство светодиодов не излучают свет из того же места в корпусе фары, что и лампы накаливания, и с этого момента они обречены на посредственные результаты!

Ничего нового

МВД в прошлом октябре выпустило проект постановления об утверждении Порядка внесения изменений в конструкцию находящихся в эксплуатации колесных транспортных средств. Поклонники тюнинга считают, что, будучи принятым, документ упростит легализацию переделанных и дополненных нестандартным оборудованием автомобилей.

Однако при внимательном рассмотрении проекта выясняется, что существующий порядок остается практически неизменным. Схема хождений по инстанциям такая же сложная, и легализовать «прямоток», проставки всех видов и синие фары всё равно не выйдет. Не факт, что и установленная лебедка получит одобрение экспертов. А главный камень преткновения — в России всего четыре испытательные лаборатории, которые уполномочены давать экспертные заключения: в Москве, Петербурге, Екатеринбурге и Нижнем Новгороде (согласно реестру департамента технического регулирования на сайте Евразийской экономической комиссии).

Область, в которой фантазия «тюнеров» пока ничем не ограничена, - дизайн интерьера. Органы управления как таковые и сиденья изменять нельзя, но всё остальное — как угодно.

Как ни крути, любителей нестандартных автомобилей во всем мире загоняют на стандартный маршрут — в «придворные» ателье. Для марки BMW это такие компании, как AC Schnitzer и Alpina, для Мерседеса — AMG и Brabus, для АВТОВАЗа — «Лада Спорт», чья продукция поставляется заводским дилерам. Суть: всё, что они предлагают, сертифицировано изначально и не считается переделками, ибо внесено до, а не «после выпуска транспортного средства в обращение». И сие подтверждено документом — одобрением типа транспортного средства.

Собственное же произвольное техническое творчество не поощряется. Самое любопытное, что в США и большинстве европейских стран практикуются почти все те же формы мелкого нелегального тюнинга, что и у нас. Раз уж тяга ко всему оригинальному у народа неистребима, почему бы не заработать на ней? По крайней мере, нам оставили выбор, кому платить.

Плагины для Far Manager

Плагины могут довольно основательно расширить функционал Far Manager, превратив его из файлового менеджера в многофункциональный комбайн.
Полный список плагинов вы можете найти в Far Manager PlugRing
Первым делом, нам понадобится NetBox. Этот плагин позволяет подключаться к серверам на ОС Linux: Ubuntu, Debian, Freebsd, Centos по протоколам SCP (устаревший), SSH (SFTP), FTP, WebDav.

NetBox — плагин подключения к удалённому серверу по SSH, FTP, WebDav

NetBox — это плагин для Far Manager, продолжатель традиций WinSCP, который реализует клиентскую часть протоколов SCP (Secure Copy Protocol, устаревший), SFTP (SSH File Transfer Protocol), FTP (Files Transfer Protocol) и WebDav. Предназначается для подключения к удалённому серверу на ОС Linux: Ubuntu, Debian, Freebsd, Centos — по SSH, FTP или WebDav и управления им: создания, редактирования, копирования, удаления файлов по вышеуказанным протоколам, их переноса между вашим компьютером и серверами, поддерживающими эти протоколы, в нашем случае, сервера хостинга сайтов. С его помощью мы будем взаимодействовать с файловой системой хостинга, где располагаются ваши сайты: закачивать и скачивать файлы, изменять их права доступа, владельцев.

Как установить NetBox

Сейчас Far Manager идёт с предустановленным Netbox, но вы можете Скачать NetBox в Plugring Far Manager.
Скачанный файл распаковываем в папку с плагинами
( — — )
На этом, установка NetBox в Far Manager завершена, нужно только перезапустить последний.

Как заменить и отрегулировать фары автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

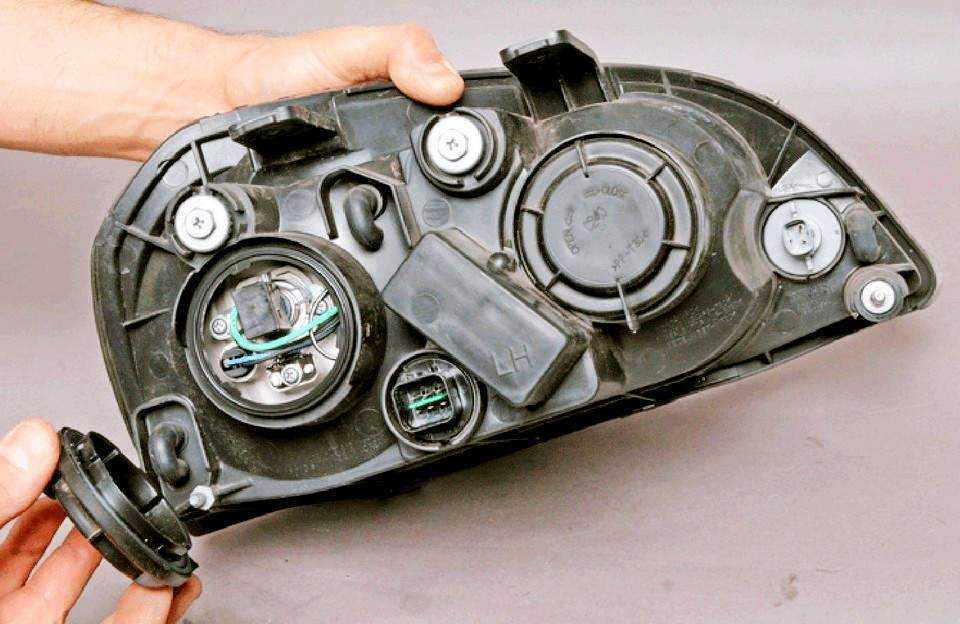

Замена ламп, снятие фары

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего – дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

11. Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Алгоритм замены лампочек своими руками

Замену можно производить и зимой, и даже на улице – каких-то температурных ограничений нет, кроме ваших собственных предпочтений. Для демонтажа перегоревшей лампы ближнего/дальнего света необходимо выполнить ряд подготовительных операций:

• отключить АКБ, сняв отрицательную клемму;
• освободить пространство в моторном отсеке для доступа к фонарям головной оптики. Поскольку моторный отсек современных автомобилей «заселён» очень плотно, возможно, потребуется снятие патрубков, воздушного фильтра, самого аккумулятора, расширительного бачка или иного навесного оборудования;
• после этого можно приступать к отключению колодки, запитывающей фару. Но работать придётся наощупь, хотя для наглядности можно воспользоваться смартфоном, чтобы сфотографировать узел крепления фар.

Теперь рассмотрим пошаговый алгоритм, как поменять лампочку передней фары:

• нащупав резиновую заглушку, снимаем её и пробуем отсоединить контактную колодку. Упростить задачу можно расшатывая её со стороны в сторону;
• переходим к передней части машины, чтобы приступить к демонтажу крышки-блока фар. Она может крепиться по-разному, наиболее распространёнными вариантами являются пластиковый зажим, металлический зажим или винтовое крепление. В первом случае в верхней части блока имеется рычажок, на который нужно нажать и одновременно потянуть крышку на себя. Если используется металлическое крепление, достаточно потянуть корпус крышки вверх и вправо. Винтовой способ крепления предполагает откручивание блока против часовой стрелки – такой вариант является самым распространённым;
• теперь открывается доступ к самой лампе. Она удерживается в посадочном гнезде посредством проволочного фиксатора в виде скобы, надавив на которую, можно вывести из зацепления крепёжный механизм в виде пружины с проушинами. Фиксатор другим концом крепится к металлическому кронштейну. Отводим его в сторону и аккуратно вытаскиваем лампу. Вращать цоколь не нужно, он не имеет резьбы.

Перед установкой новой лампы протрите её заранее приготовленной чистой ветошью, при установке на штатное место старайтесь держать её за цоколь, а если не получается, используйте тонкие безворсовые тканевые перчатки. Все остальные операции выполняем в обратном порядке.

Завершающее действие по замене лампочки в фаре – подключение контактной колодки, здесь вам и пригодится фотография, сделанная до демонтажа. Проверьте работу лампы, если она светит ярче другой, то стоит поменять и вторую.

Где находятся регулировочные винты света фар

Прежде чем приступать к регулировке фар, надо выяснить местонахождение регулировочных винтов. Они есть во всех фарах, любых типов. Но у них может быть разное расположение и разная конструкция. Нужную информацию для конкретной модели машины нужно искать в инструкции по эксплуатации или в интернете, где можно также найти видео, что значительно облегчит весь процесс.

В каждой фаре есть два винта, один из которых регулирует световой поток по вертикали, другой — по горизонтали.

Система настройки также может быть различной. Некоторые винты нужно вращать вручную, другие шлицевой или крестообразной отверткой, третьи — шестигранником или звездочкой. Этот вопрос также стоит уточнить, чтобы подготовить нужный инструмент.

Принцип работы

Общий вид AFS BMW 7

Активное рулевое управление включается в работу вместе с запуском двигателя. Режимы работы системы AFS зависят от текущей скорости автомобиля, угла поворота рулевого колеса и типа дорожного покрытия. Таким образом, системе удается оптимально изменять передаточное отношение (усилие от рулевого колеса) в в зависимости от режима движения автомобиля.

При начале движения автомобиля включается электродвигатель. Он начинает работать после сигнала от датчика угла поворота руля. Электромотор посредством червячной пары начинает вращать внешнюю шестерню планетарного редуктора. Основная функция внешнего зубчатого колеса – изменение передаточного отношения. При максимальной скорости вращения шестерни оно достигает наименьшего значения (1:10). Все это способствует снижению количества оборотов руля и повышению комфорта при маневрировании на низкой скорости.

Увеличение скорости автомобиля сопровождается замедлением скорости вращения электромотора. Из-за этого постепенно (пропорционально увеличению скорости движения) растет передаточное отношение. Электромотор прекращает вращаться на скорости 180-200 км/ч, при этом усилие от рулевого колеса начинает передаваться непосредственно на рулевой механизм, а передаточное отношение становится равным значению 1:18.

Если скорость автомобиля продолжает увеличиваться, электродвигатель снова запускается, однако в этом случае он начинает вращаться в другом направлении. Значение передаточного отношения при этом может достигнуть 1:20. Рулевое колесо становится наименее острым, его обороты до крайних положений увеличиваются, что обеспечивает безопасное совершение маневров на большой скорости.

Система AFS также способствует стабилизации движения автомобиля при потере сцепления задней оси с дорожным покрытием, а также при торможении на скользких участках дороги. машины сохраняется с помощью системы динамической стабилизации (DSC – Dynamic Stability Control). Именно после сигналов от ее датчиков AFS корректирует угол поворота передних колес.

Еще одна особенность активного рулевого управления – это невозможность его отключения. Данная система функционирует постоянно.
