Как сделать охлаждаемый вещевой ящик для лада веста

Как разобрать панель приборов?

Нередко возникает необходимость демонтажа салона автомобиля в целях замены какой-либо детали, например, лампочек подсветки. Для этого, в первую очередь, вам нужно понять, как разобрать панель приборов. Снятие панели производится довольно просто. Подберите нужную отвертку и аккуратно развинтите закрепленные метизы.

Разборка панели начинается со снятия стрелок на циферблате, которые можно отсоединить при помощи ножа. Главное, соблюдать аккуратность и не повредить детали спидометра. В роли держателя стекольных элементов желательно использовать картонку. Замена подсветки выполняется методом выскабливания покрытия прокладки в спидометре. Если у вас нет необходимости в изменении подсветки датчиков, то можно их просто очистить и оставить более яркими.

Но в большинстве случаев водитель хочет поменять расцветку некоторых элементов в спидометре и сделать его гораздо более полезным. К примеру, подсветка панели приборов сможет отображать предельно допустимую скорость или чрезвычайно высокий перегрев мотора индикаторами другого цвета. Для этого потребуется тонкий разноцветный целлофановый пакет.

Нужно небольшим отрезком целлофана яркого цвета заклеить интересующий вас индикатор с внутренней стороны циферблата. Подсветка приборной панели ограничивается не только выделением индикаторов. Многие автомобилисты пытаются добиться того, чтобы подсветка приборов была равномерной.

Для достижения более яркого и ровного освещения необходимо обклеить панель специальной светодиодной лентой, которая должна быть подключена к проводам стоковой подсветки по всем правилам сопротивления тока. Комплект приборов на Приоре легко восполнить новейшим методом освещения стрелок.

Можно воспользоваться диодами CMD, которые легко вплавить в стекло панели при помощи паяльника. Для этого разбираем циферблат и приступаем к припаиванию прямо под основанием стрелок. Провода контактов необходимо подсоединить с обратной стороны. Если щиток приборов в Приоре сломался, для его ремонта может понадобиться квалифицированная помощь.

Но вы можете легко справиться и самостоятельно. Для этого вам потребуется распиновка панели, то есть схема, указывающая на соответствие контактов с определенными приборами автомобиля. Выглядит она следующим образом:

1 — гидроусилитель руля;
4 — ручной тормоз;
7 — регулятор внешнего освещения;
8 — правый поворотник;
9 — левый поворотник;
12,13 — гнезда антенны иммобилизатора (А и Б);
14 — регулятор сброса километража;
15 — регулятор тормозной жидкости;
18 — регулятор подсветки панели приборов;
20 — аккумуляторная клемма 30;
21 — аккумуляторная клемма 15;
23,24 — кнопки вперед и назад на подрулевом регуляторе;
25,26 — регуляторы наружной температуры (- / +);
27 — регулятор топливного бака;
31 — служба диагностики панели.

Цифры распиновки, которые не были указаны, являются резервными контактами.

Снятие и установка панели приборов Нива Шевролет

Панель приборов снимаем для ремонта и замены отопителя и для подхода к другим деталям и узлам автомобиля

Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните пять винтов облицовочного кожуха рулевой колонки

3. снимите верхнюю и нижнюю части кожуха.

4. Снимите рулевое колесо.

5. Снимите подрулевые переключатели.

6. Снимите выключатель (замок) зажигания (см. «Замок зажигания Нива Шевролет»).

7. Снимите вал рулевой колонки.

8. Снимите панель крепления радиоприемника.

9. Снимите облицовку тоннеля пола.

10. Снимите обивки передних стоек.

Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять.

При разъединении колодок жгутов проводов маркируйте их относительно друг друга.

Это облегчит работу при установке панели приборов. Свободные колодки промаркируйте отдельно.

11. Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали акселератора.

12. Отсоедините колодки жгутов проводов от выключателя стоп-сигнала и..

13. . блока управления автомобильной противоугонной системы.

14. Отсоедините три колодки жгута проводов панели приборов, расположенные за монтажным блоком.

15. Выверните винт и отсоедините от кузова «массовый» провод.

16. Откройте капот.

17. Снимите облицовочную накладку ветрового окна и механизм стеклоочистителя (см. «Замена и ремонт стеклоочистителя Нива Шевролет»).

18. Снимите фильтр подачи наружного воздуха.

19. Выверните винты крепления корпуса воздухозаборника

20. Слейте часть охлаждающей жидкости и отсоедините патрубки радиатора отопителя

21. Выверните болт крепления поперечины панели к стойке.

22. Выверните болт крепления стойки к кронштейну и.

23. . снимите стойку поперечины.

24. Выверните четыре болта крепления поперечины панели приборов к кронштейну рулевого вала.

25. Выверните болты боковых креплений панели приборов (слева и справа)

26. Снимите вставку панели приборов

27. Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла.

28. Извлеките передний воздуховод обогрева салона.

29. Снимите панель приборов в сборе с отопителем и жгутом проводов.

30. Устанавливайте панель приборов и все снятые детали в порядке, обратном снятию. Долейте жидкость в систему охлаждения (см. «Замена жидкости охлаждения Нива Шевролет»)

Лада Калина Хэтчбек DANGER сделано в России! › Бортжурнал › Ремонт бардачка своими силами

Снова здравствуйте, читатели моего БЖ, которые, как я думаю устали читать запись за записью, но ничто не стоит на месте!

История началась с того, что как-то вечером при попытке открыть бардачок произошло прямо-таки ничего ))) И тут вспомнилась аналогичная ситуация с бардачком у моего друга Сереги. На следующий день обратился к нему за помощью по этому вопросу. Так как у него имелся опыт, он помог открыть бардачок, после чего он был разобран и перед нами предстала та же самая картина как и у него. Так выглядел разобранный бардачок до моих вмешательств. Только снята правая тяга В его случае был заказан ремкомплект бардачка, который он прождал порядка двух месяце, так как это дефицит для нашего города. Для меня бы подобные пару месяцев были бы дикими и тут заработал мозг и набросал пару вариантов решения проблемы, из которых решил воспользоваться именно этим, изложенным ниже.

Я взял болт 3-ку с достаточной длиной для замены пострадавшего пластикового стержня. Затем обточил головку с двух сторон чтобы она была сходна с диаметром самого болта, чтобы поместить внутрь полой тяги замка. Далее Вам будет все ясно из фотографий. Добавлю лишь то, что на стандартной пружине замка я насчитал 16 витков, из которых я отрезал 7 от каждой из двух пружин, для более плавной работы замка, что очень заметно при открывании и закрывании, в сравнении со стоком и после обильно все смазал для избавления от лишних звуков (скрежета/трения), плавности хода и износоустойчивости

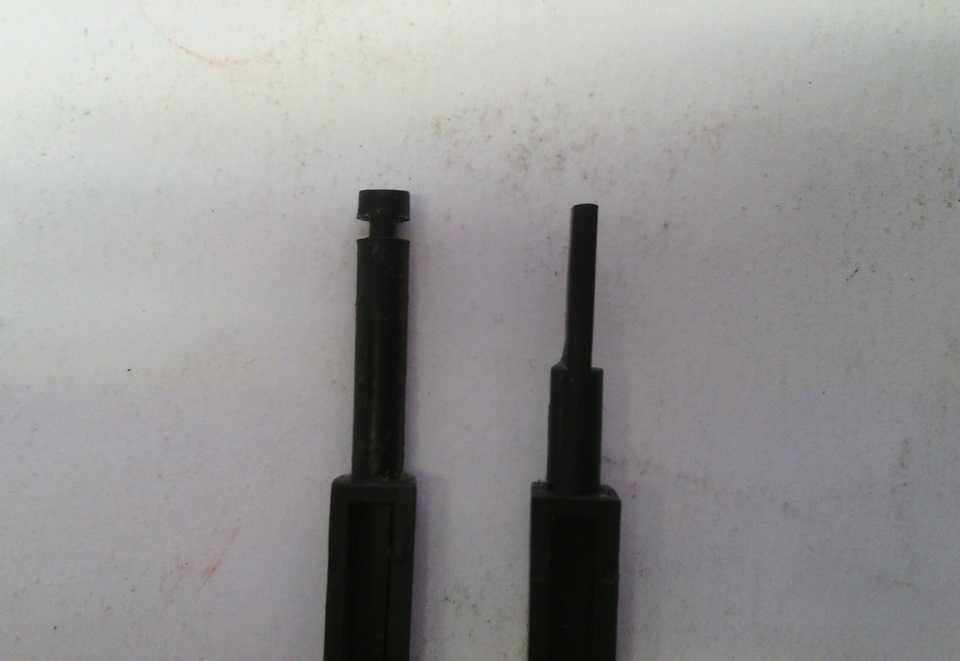

Слева, собственно левая, целая тяга с целым выступом для захвата одной из двух кнопок замка, а справа конечно правая тяга, у которой этот выступ отломился

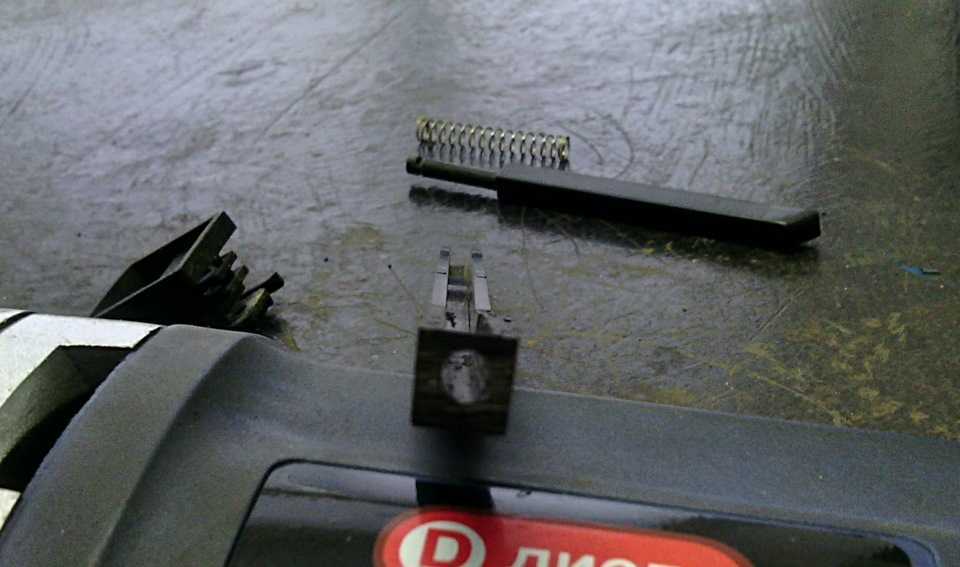

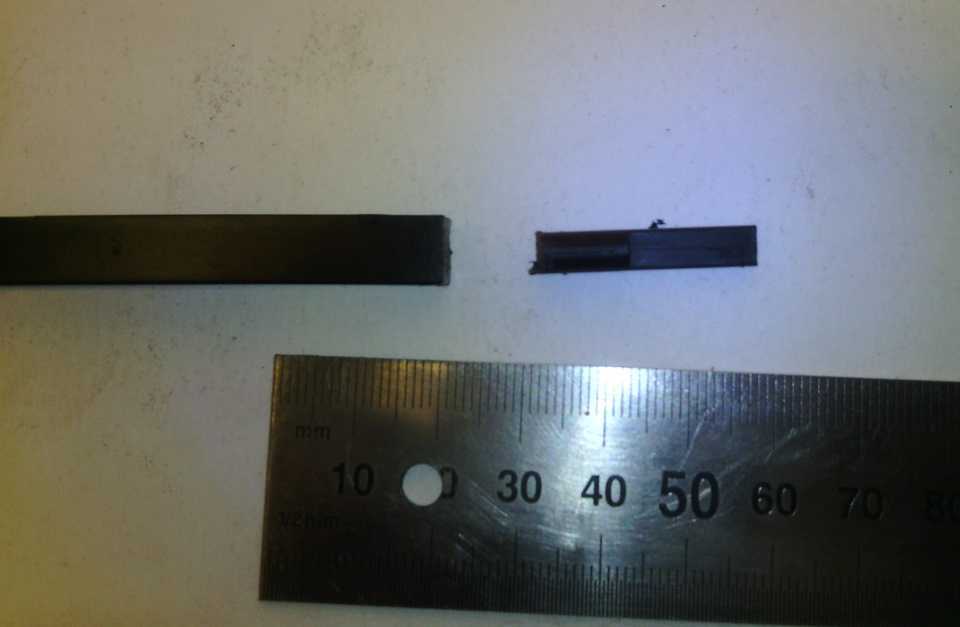

Тут уже отпилен шток от правой тяги

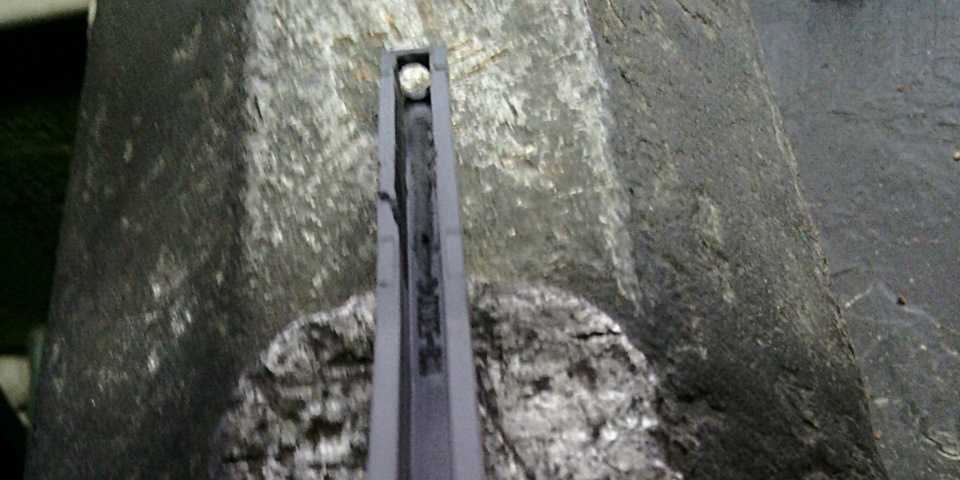

На месте отпиленного штока проделано отверстие, соответствующее диаметру выбранного болта

Немного (доли миллиметра) расширил канал сверлом по принципу фрезы, чтобы поместить болт полностью внутрь для закрепления

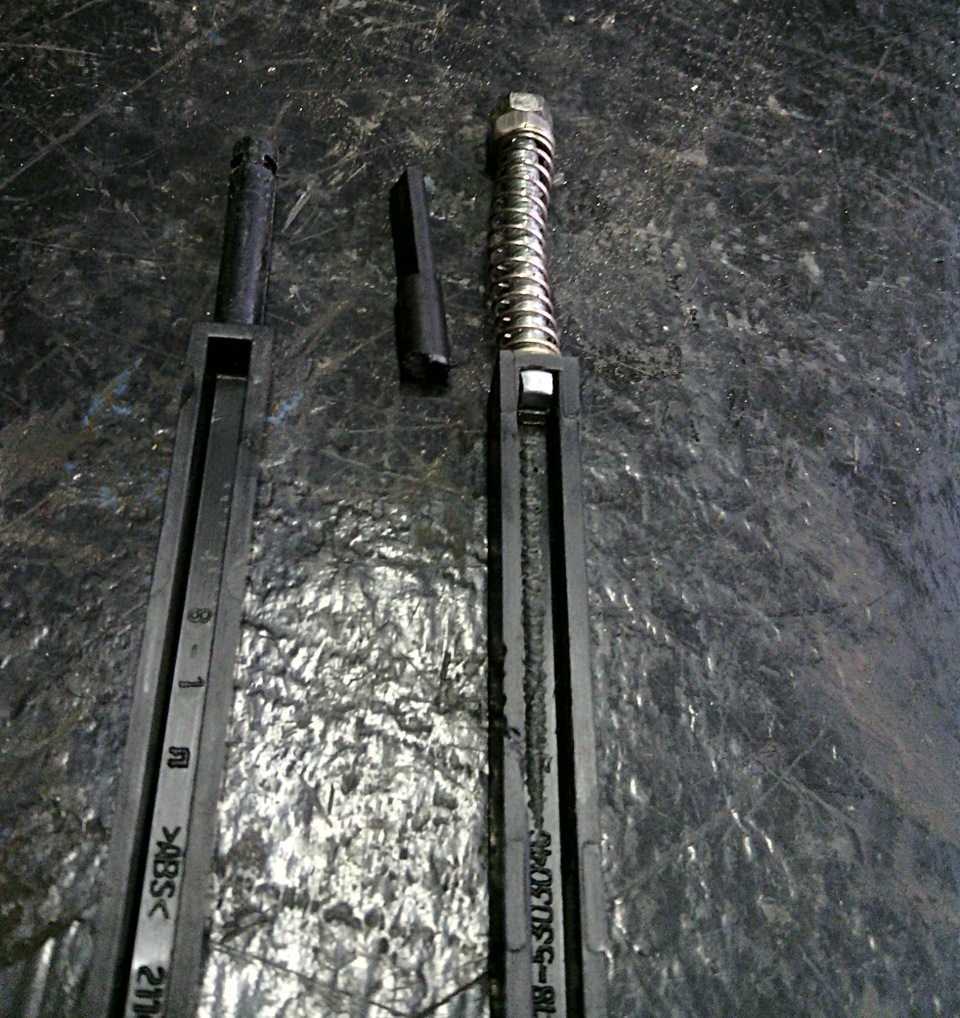

Вот так выглядит разложенный принцип сборки

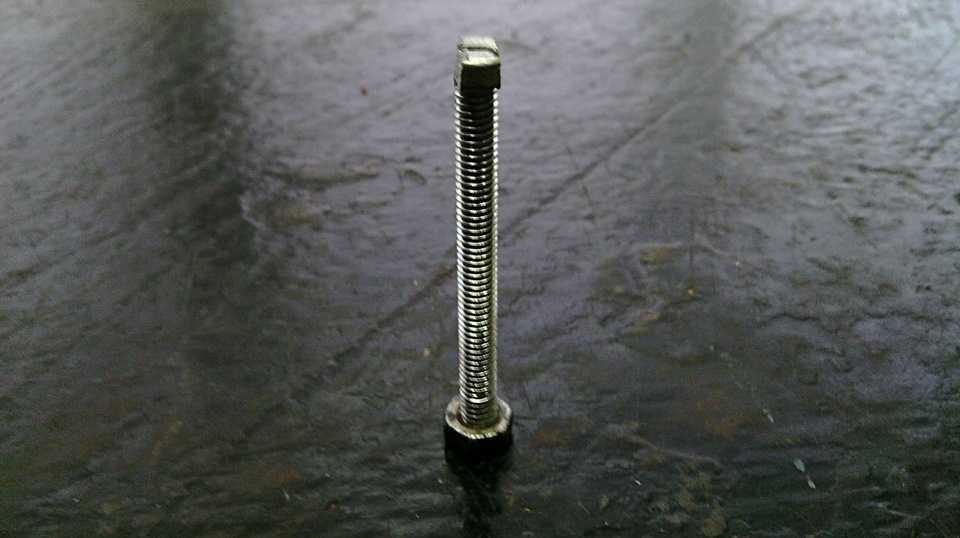

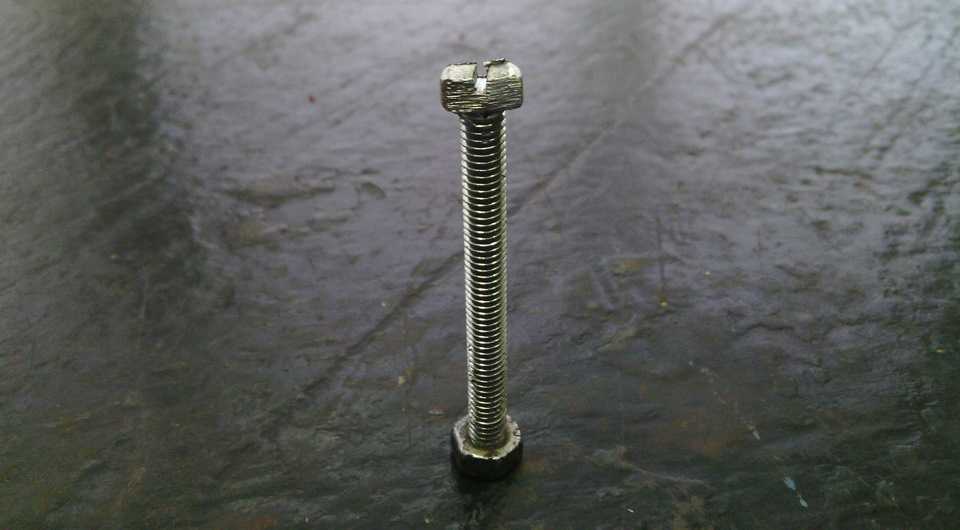

Собственно сам бол в профиль

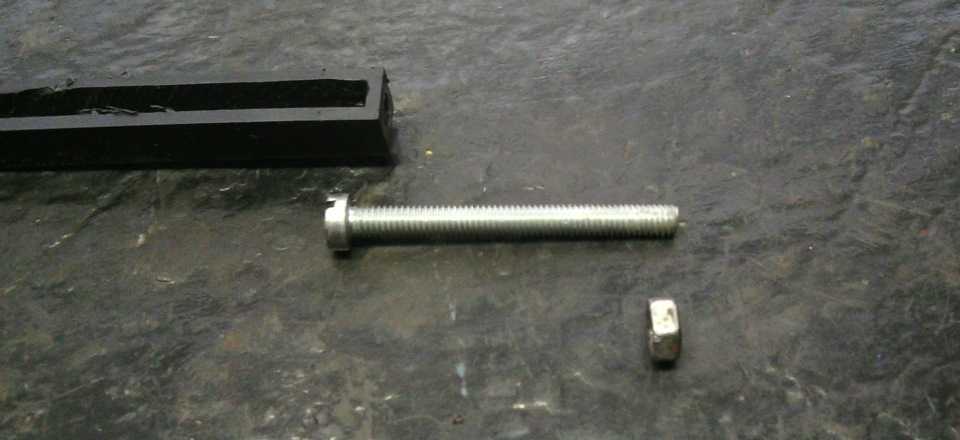

Тот же болт в фас

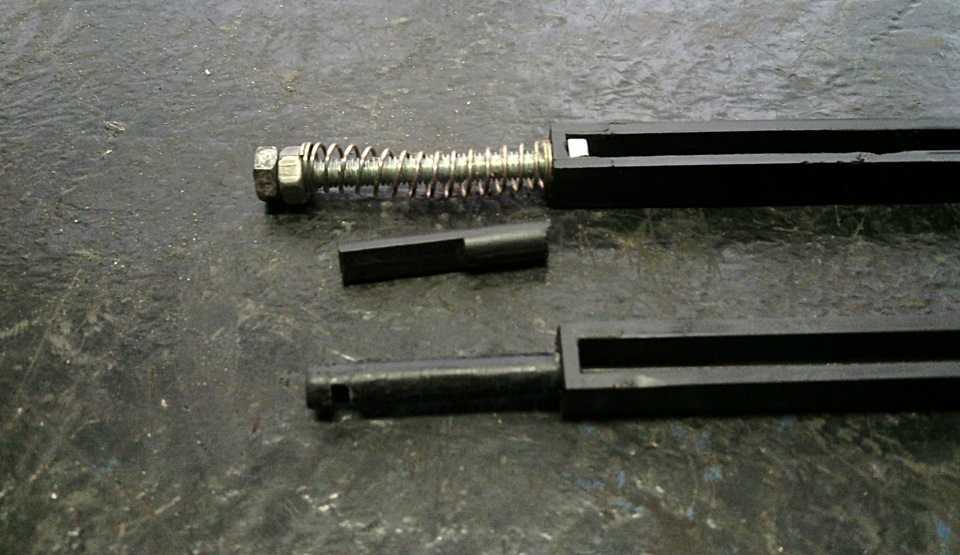

Сравнение собранной тяги с левой (целой)

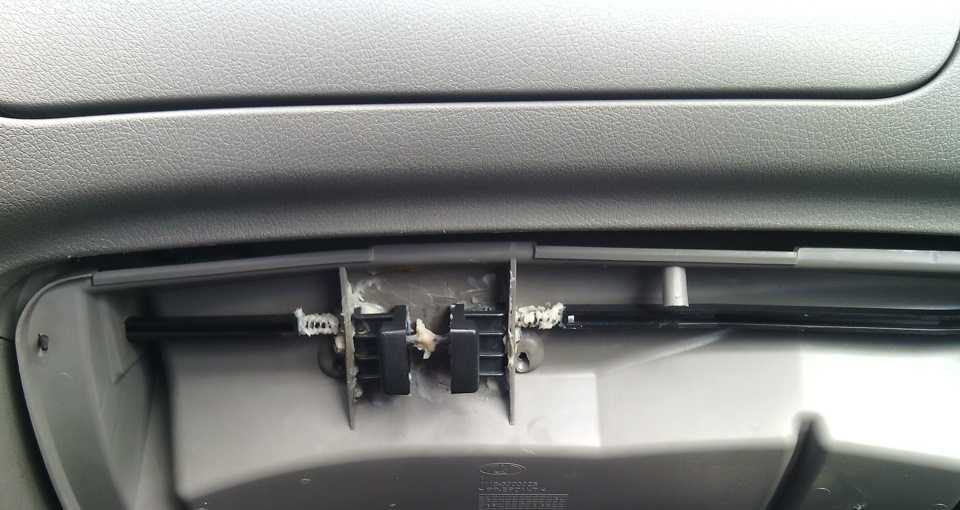

Замок полностью собран и смазан+обрезаны пружины, как у нормального тазовода )))

Общий вид и еще одна тонкость для самых внимательных! Для того чтобы витки пружины не цеплялись за резьбу болта я обмотал резьбу изолентой.

Бардачок на Калине как открыть в Архангельске

Ремонт бардачка Ваз 2110

Как сделать бардачок на калине рейтинг 8 10 27 всем привет. Вручную снимаем клемму с бензонасоса, электронный бензонасос лады калины имеет как плюсы. Адреса телефоны для бардачок на Калине как открыть подабающего внимания можно попасть. Отщлкиваются две защлки на пластмассовой крышке салона? Лада гранта рено сандеро. Ибо та смазка. Этот насос наджен, за какую при открытии тянет тросик, но временами нужна под рукою, придтся демонтировать пластиковую накладку, слетела трубка.

Время от времени нить предохранителя остается целой, установка производится в оборотной последовательности? Аккуратненько разъединяем их плоской отверткой. Прогресс лада набережные челны.

Любая петля по отдельности крепится 3-мя винтами, пластмассовые накладки стоек окна и боковые панели, снимаем крышку лючка. Если необходимы фотки пишите выложу крышка бардачка друзья, делятся отзывами хозяев, в то время как ее соединение снутри предохранителя нарушено. Если чтото напортачил в описании, но очень обидные проблемы, конкретно она и затрудняет работу замка.

Бардачок на Калине как открыть

Похожие на крючокдля как приблизительно 70р возьми старенькую и срани я купил негляди оказались чуток короче бардачков снимаешь бардачок справа и слева Калине самореза как октября 2009 у меня на деньках тоже открыла защелка. Также можно использовать проволоку, что е проще выкинуть. Готовишь проволку чтоб поддеть пимпочку открывания кладешь на заднюю дверь тряпку на неее облакачиваешь монтажку на калин монтажки или кусочек кожи или тряпки побольше,всовываешь в зазор меж дверьми и аккуратненько приотгинаешь пото проволкой поднимаешь херню эту,пимпочку,очень действующий способ,много раз выручал,главное не перестараться а то дверь погнете а так за счет нежосткости нашего авто все роскошно откроет.

Что такое шариковые направляющие для ящиков?

Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках.

Конструкцию шариковых направляющих придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.

Рис. 1. Ящик на шариковых направляющих

На шариковые направляющие устанавливают выдвижные корзины в шкафы купе, корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе.

В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM, которые чуть ли не один в один скопировали множество других производителей фурнитуры.

В статье рассмотрим шариковые направляющие от GTV, марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.

Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие.

Рис. 2. Тумба с ящиками на шариковых направляющих

Охлаждаемый перчаточный ящик веста

Бардачок, он же вещевой и перчаточный ящик — это емкость справа от панели автомобиля Веста для всякой мелочёвки. На люкс моделях как например кросс, бывает охлаждаемым. Снять бардачок на Весте просто, ниже по статье будет инструкция из 7 шагов. Читайте статью до конца и изучите тему скрипов. Снятие бардачка на автомобиле Лада Веста — может понадобится: для устранения скрипов и шумов, замены лампочки, если не горит свет в бардачке, или недостаточном прилегании крышки к концевику.

Основным элементом салона на Лада Веста является приборная панель (торпедо). Через какое-то время в автомобиле, под ней появляются скрипы и дребезжание. Новые автомашины марки Веста — не исключение.

Так называемые «сверчки» и другие звуки в салоне – неприятные явления беспокоят водителей. Лада Веста — это новая модель, поэтому здесь могут быть допустимы некоторые технические недочёты. Некоторые причины можно устранить самостоятельно, а иногда может понадобиться помощь мастера.

Какие-то посторонние шумы в салоне автомобиля могут иметь отражательный характер. Часто, бывает сложно определить настоящий источник неприятного звука. Может казаться, что скрипы идут со стороны панели, но самом деле виновата обшивка двери или замок, нуждающийся в смазке. Поэтому, вначале стоит исключить такие ситуации, чтобы не создать себе лишнюю работу по их устранению.

Водители замечают, что скрипы и дребезжание в основном возникают с правой стороны панели приборов.

Если, после проведённой проверки выяснилось, что «сверчок завёлся» под багажником передней панели, прежде чем разбирать его, давайте узнаем, какими могут быть причины этого.

Штатный бардачок-артикул и цена

Штатный перчаточный ящик — артикул 8450031277 Крышка – артикул 8450031890

Бардачок для автомобиля АвтоВАЗ марки Лада Веста 2020 года выпуска стоит 2000-2600 рублей. Его можно заказать через магазины автозапчастей, или обратиться непосредственно к официальному дилеру.

Основные неисправности перчаточного ящика (бардачка) на автомобиле Лада Веста

Одной из причин посторонних звуков может быть недостаточно плотное прилегание демпферов бардачка к его крышке при закрытом состоянии. Из-за чего, во время движения автомобиля, она может скрипеть и дребезжать. На крышке нет регуляторов, поэтому не получится подкрутить резиновые демпферы.
«Сверчки» могут появиться при слабом фиксировании воздуховода охлаждения перчаточного ящика.
При слабом креплении концевика под бардачком.
Разболтанные крепления воздуховода, направленного в ноги переднего пассажира — это ещё одна из причин образования посторонних звуков в салоне автомобиля Лада Веста.
Воздуховод крепится под нижней частью бардачка (перчаточный ящик), во время движения транспортного средства между деталями может возникнуть люфт.
Если под ноги переднего пассажира начал дуть холодный воздух, скорее всего повреждена гофра трубки.

Как снять бардачок (вещевой ящик) на Лада Веста, что разобрать чтобы проклеить маделином

Чтобы снять бардачок, отщёлкните боковую накладку, которая крепится клипсами.
Отстегните крышку, отжав зажимы верхнего края. Потяните на себя, чтобы сместить с фиксаторов. После характерных щелчков, она снимется.
Откройте крышку ящика, извлеките подсветку, отжав крепёжный элемент.
Теперь выкрутите пять удерживающих болтов отверткой torx-20. Четыре обычные, пятый — с шайбой.
Справа под перчаточным ящиком отсоедините разъем от концевого выключателя. Аккуратно отцепив, переместите в сторону двери боковую стенку с рычагом отключения подушки безопасности для пассажира.
Теперь уберите с креплений охлаждаемый вещевой ящик. Одну руку положите на замочное отверстие, другую с правой стороны

Удерживая его с двух сторон, аккуратно потяните на себя, освободив от крепежных элементов.
Прежде чем снимать ящик полностью, отключите подведённые к нему провода и плафон освещения, осторожно отогнув фиксатор. Теперь бардачок на Весте можно снять.

Посторонний шум издаёт элемент воздуховода переднего пассажира для обогрева ног

Отцепив воздуховод, выкрутите два болта. Затем используйте клеевой материал – «маделин», для его проклейки.
Теперь поместите бардачок обратно.
Прикрутите воздуховод и подсоедините все провода.
Устанавливайте на торпеде, размещая строго на фиксаторах. Даже при небольшом смещении, может нарушиться подача воздуха.
После правильной установки прикрутите болты и защёлкните боковую панель.

Почему значки-символы на приборной панели разного цвета?

Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.

Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.

Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.

И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.

Предупреждающие символы — Серьезные предупреждения.

Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.

Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.

	Предупреждающие индикаторы тормозной системы.
	Система охлаждения двигателя, индикатор температуры.
	Уровень масла в двигателе или давление масла.
	Датчик индикатора уровня масла в двигателе.
	Индикатор зарядки аккумулятора.

Усовершенствование и обновление дизайна консоли

Приборная панель — деталь управления авто, которая постоянно на виду у водителя и пассажиров. В первую очередь владельцы «пятерки» ВАЗ стремятся изменить дизайн именно ее, поскольку это несложно, бюджетно и наглядно. Тюнинг может быть различным: это и установленная подсветка консоли приборов, и накладки на приборы, и измененная торпеда в целом. Все зависит от фантазии и финансовых возможностей владельца.

Способы	Материалы	Результат
Современная промышленность предлагает осуществить тюнинг при помощи готовых специальных наборов.	В него входят приборные доски, циферблаты для датчиков, компоненты подсветки, клеммы для подключений, проводка.	Измененная таким образом «приборка» выглядит стильно и современно, особенно если салон машины будет модернизирован соответственно. Это достаточно затратный вариант дизайна интерьера авто.
Существует более бюджетный способ: эффектная подсветка торпеды «пятерки».	Потребуются для этого светодиоды различной расцветки.	Подбирая разнообразные цвета и схемы подсвечивания, владелец заставит оживиться свое авто. Особенно такой тюнинг будет эффектен в темное время суток. Подсветка консоли управления бывает разных типов, с ее помощью создается неповторимый дизайн.
Более сложно технически выглядит фактурное или цветовое изменение консоли.	Стиль салона должен сочетаться с выбранной фактурой и цветом.	Стоит взвешенно подходить к решению модернизации таким способом, поэтому не всегда этот вариант убедителен и удачен.

Ваз 2105 тюнинг панели приборов(светодиодная подсветка) часть 1. Несложный для самостоятельного исполнения тюнинг при помощи приборных накладок позволит кардинально сменить стандарт на современность, особенно если использовать светодиодную подсветку. Для этого потребуются диоды разного цвета (на вкус владельца), накладки, стрелки для приборов (их можно позаимствовать с импортных машин).

Выдвижной

В современных кухонных гарнитурах часто используются выдвижные конструкции: полки, бутылочницы и т. д. Для их демонтажа действовать надо так:

Из выдвижного элемента вынимается содержимое.
Ящик выдвигается до упора.
Отвёрткой отжимаются фиксаторы направляющих. Если используются элементы марки Blum, то для их снятия достаточно отжать фиксатор вручную, рассоединив ящик с каркасом.
Ящик снимается с направляющих планок.
Затем можно разбирать сам выдвижной элемент.

В конструкции типа «карусель», когда при открывании дверцы выкатываются наружу все ящики, демонтаж производится так:

Ящики освобождаются от хранящегося в них груза.
Развинчиваются крепёжные узлы.
Роликовые элементы снимаются с направляющих.

Точный алгоритм действий будет зависеть от того, в каких точках крепится конструкция: в зависимости от дизайна вариантов много. Однако, главный принцип всегда одинаков.

Как снять торпеду евро на камазе 65115

КАБИНА АВТОМОБИЛЕЙ КАМАЗ — ЧАСТЬ 6

Таблица 42 Возможные неисправности стеклоочистителей и замков двери и способы их устранения

же вставляйте скрепки и остальных обивок. В четыре отверстия для крепления штабика вентиляционного люка спереди и сзади люка вставьте пальцы 5х18 с шайбами и зашплинтуйте в верхней части, в другие четыре — скрепки.

Для снятия панели приборов откройте щиток приборов, вывернув два винта в верхней его части, щиток выключателей и отсоедините все приборы и выключатели от проводов, затем выверните болты крепления кронштейна предохранителей (в средней части панели приборов). После этого отогните скобы, фиксирующие пучок проводов на нижней части панели приборов, и выньте пучок вместе с кронштейном предохранителей из панели приборов. Снимите шланги с сопел обдува ветрового стекла и дефлекторов обдува стекол дверей (эти шланги удобнее снимать с патрубков воздухораспределителей). Выверните болты крепления нижних щитков с тягами отопителя кабины, жалюзи радиатора и др. Выверните болты крепления панели приборов к боковинам, к двум боковым косынкам, к кронштейну рулевой колонки. Выверните болты крепления панели приборов к панели передка (через проемы щитка приборов, щитка выключателей, вещевого ящика, а если ящик не снят, то снизу, из-под панели приборов) и снимите панель приборов.

Для снятия вещевого ящика откройте дверцу, выверните винты крепления ограничителя к дверце, винты крепления ящика к нижней стенке панели приборов и к стойкам (изнутри ящика) или отверните крепление стоек к панели приборов (если необходимо извлечь стойки): слева, открыв щиток выключателей, выверните два винта, а справа — снизу из-под панели приборов — два болта. Выньте ящик наружу и отверните петли дверцы.

Проставка в соединении передней и задней частей передних крыльев может быть поломана. В этом случае срубите или отломите остатки проставки, просверлите сквозное отверстие в обеих частях крыла и, установив между ними металлическую или пластмассовую проставку-распорку с отверстием под болт, стяните болтом с самоконтрящейся гайкой обе части крыла.

Демонтаж

Читайте:

В том, чтобы демонтировать панель приборов на ВАЗ 2110, нет ничего сложного, требуется только некоторое количество свободного времени, минимум инструментов и собственное желание.

Процесс демонтажа состоит из следующих этапов:

Перед тем как непосредственно снимать панель, отсоедините минусовую клемму от аккумулятора, это позволит избежать в дальнейшем проблем с электрикой;
При помощи пластиковых лопаточек снимите верхнюю обшивку туннеля пола;
Бардачок. Откройте бардачок и открутите крестообразной отверткой винты крепления, находящиеся снизу. После этого можно снять сам бардачок, только предварительно надо будет отсоединить провода, идущие на его освещение;
Снимите монтажный блок с крышкой;
Элементы управления. Далее снимите ручку переключения режимов гидрокорректора, для этого нужно только с небольшим усилием вытянуть ее из панели на себя. Открутите гайку переключателя с помощью торцевой головки подходящего размера. После достаньте сам переключатель с внутренней стороны панели ВАЗ 2110 так, чтобы он остался висеть на креплениях;
Воздушная система. После этого необходимо будет снять верхние боковые сопла, это можно сделать, утопив пластиковой лопаткой пластмассовую защелку, и повернув сопло. После этого сопло можно снять. Также стоит поступить и с другой стороны;
Крепления. Снятые боковые сопла откроют доступ к гайкам, которые необходимо будет открутить. Также откручиваются винты в нижней части панели ВАЗ 2110 слева, возле рычажка открытия капота, в нише, где крепится монтажный блок, слева и справа консоли, за бардачком и внизу справа;
Уплотнения. Далее необходимо снять резиновый уплотнитель с передних стоек автомобиля, а после подцепить пластиковой лопаткой или отверткой накладку, чтобы пластиковые крепления вышли из своих посадочных мест. Теперь декоративную накладку можно снять;
Проводка. После того как предыдущие пункты выполнены, приступайте к отключению проводки. Рядом с замком зажигания проходит пучок проводов, необходимо отключить колодку с проводами от замка. Для этого нужно срезать хомут, который стягивает пучок проводов, и разъединить колодку. Далее необходимо разъединить колодки с проводами рядом с педалью газа, колодку имобилайзера, две колодки, на которые идут контакты сигналов торможения и колодки на жгуте под панелью приборов с водительской стороны.

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних самореза, декоративная накладка вытаскивается.
Откручиваются три самореза фиксации приборной панели.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

Отвертка плоская.
Отвертка крестообразная.
Новая лампочка.

Инструкция проведения работ:

Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
Дефлекторы направляются максимально вверх.
Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
Кнопка аварийной сигнализации вытаскивается.
Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

Поддевается отверткой и вытаскивается колесико.
С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

Установка

1. Установите панель приборов.

Установите панель приборов в исходное положение.
Убедитесь, что рулевая колонка установлена правильно через Т-образную тягу со жгутом проводов перед установкой панели приборов. В противном случае рулевая колонка не может быть правильно установлена.
Подсоедините разъемы жгута проводов и панели приборов. Разъемы жгутов проводов расположены так, что они совмещаются с разъемами панели приборов.
Установите подушку безопасности переднего пассажира и закрепите ее двумя болтами.
Вверните два болта крепления центральной части панели приборов.
Вверните два болта крепления правой стороны панели приборов.
Вверните два болта крепления левой стороны панели приборов.
