Ремонт детали: симптомы неисправности и процедура замены

Менять датчик скорости движения требуется довольно-таки редко, что связано с высокой надёжностью данного устройства, которая достигается посредством его простоты. Несмотря на это, то, на что влияет датчик скорости, требует должного отношения к этому узлу, поэтому появление некоторых признаков требует проведения диагностики идентификатора. Зачастую в перечень симптомов неисправности датчика входит:

некорректное отображение данных на спидометре или его полная дисфункция;
самопроизвольное глушение или отказ работы двигателя на холостом ходу;
некоторые проблемы в работе мотора при движении машины по инерции;
увеличение расхода топлива;
присутствие ошибки на приборной панели или бортовом компьютере о неправильной работе ДСА.

Однако даже отмеченные признаки – не явный показатель неисправности узла. При их появлении менять устройство сразу же не стоит, важна качественная проверка датчика скорости на правильность функционирования. Проверяется он не сложно, а именно посредством организации следующих операций:

Поддамкрачиваем колесо, к которому присоединяется привод спидометра;
Находим сам датчик и подключаем к его контактам мультиметр;
Вращаем колесо.

Замена датчика скорости проводится также очень просто. Порядок процедуры таков:

Диагностируем неисправность идентификатора описанным выше способом;
Снимаем старый датчик;
Меняем его на новый. Ремонт окончен.

Пожалуй, на этом по датчику скорости современных машин можно заканчивать. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вас вопросы. Удачи на дорогах!

Принцип работы

Для работы в оптимальном режиме в мотор автомобиля должна поступать топливная смесь в правильном соотношении: 1 часть топлива и 13 частей воздуха из атмосферы. Тогда автомобиль будет работать стабильно и с полной отдачей. Неисправность этого прибора грозит перерасходом топлива и потерей двигателем мощности.

ДМРВ позволяет получить идеальное количество воздуха, попавшего в двигатель и оптимизировать состав смеси. Данные с ДМРВ поступают на головной компьютер автомобиля. На основе этой информации он подсчитывает, сколько бензина необходимо использовать при каждом впуске.

Количество воздуха, которое поступает в цилиндр, зависит от того, насколько сильно вы нажимаете на педаль акселератора. Чем сильнее нажатие, тем больший объем воздуха и больший расход топлива.

В автомобиле Renault используется ДМРВ термоанемометрического типа. Его чувствительный элемент – небольшая металлическая пластинка, которая автоматически нагревается электричеством. Впускной цикл способствует охлаждению пластины, вследствие чего изменяется сопротивление металла. Эти показатели и считывает прибор.

Роль датчика АБС в автомобиле

Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.

Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.

Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.

Промывка гидроблока AL4, DP0 арт. 2570.E2, 2570.E6

• После снятия гидроблока, промойте все клапана (сверху и сбоку);

• Выкручиваем 8 торксов, сниаем, моем. Под крышкой будет маленький фильт и электроклапан-модулятор, снимаем, моем.

• Собираем в обратном порядке.

3. Обратная установка гидроблока

• Перед установкой ГБ сервис бокс рекоммендует заменить эти две резинки;

• Будьте внимательны, смотрите, чтобы проводка не попала под гидроблок, иначе ее можно повредить и будет у вас замыкание на кузов.

ВНИМАНИЕ : Убедиться, что механический клапан (6) входит в выступ (A) зубчатого сектора (16)

• Ставим на место, иначе не будут переключаться передачи, еще раз внимательно проверяем, что бы провода были внутри;

• Установить на место крепежный болт гидравлического блока (Затяжка моментом 0.8 дН.м) Следовать указанной последовательности; • Подсоединить 6 секансных электромагнитных клапанов; • Убедиться в правильной работе механизма переключения передач во всех положениях. Для этого подключаем аккум, поворачиваем ключик в первое положение, нажимаем на тормоз и смотрим правльность включения всех передач;

Установить: • Картер (2) с новой прокладкой; • Болт крепления картера (1) (Затяжка моментом 1.0 дН.м); • Втулка воздушного фильтра.

4. Заливаем масло, проверяем уровень

После сборки заливаем новое масло Mobil ATF LT 71141 (раньше выпускали под брендом esso и total, но тотал выкупил мобил).

• Заливаем масло, 4.5 литра. Доводим температуру масла акпп до 58-68 градусов.(обычно включение первой скорости вентилятора или при помощи Peugept Planet 2000); • При работающем двигателе : Снять пробку уровня (6 граней по 19 мм).

Если масло вытекает тонкой струйкой, а затем капает — уровень правильный.

• Масло вытекает в виде капель, а затем перестает вытекать; • Выключить двигатель; • Дать остыть; • Добавить 0,5 литров масла; • Начать процедуру сначала; • Переодически заменять уплотнительную прокладку сливной пробки; • Затянуть пробку (Затяжка моментом 2.4 дН.м).

Сливная пробка (1), заливная горловина (2).

Памятка: Объем заливаемого масла: — после слива масла — 3,5-4 л.; — после слива жидкости и замены гидравлического блока — 4-4,5 л.;

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью. После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха. После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

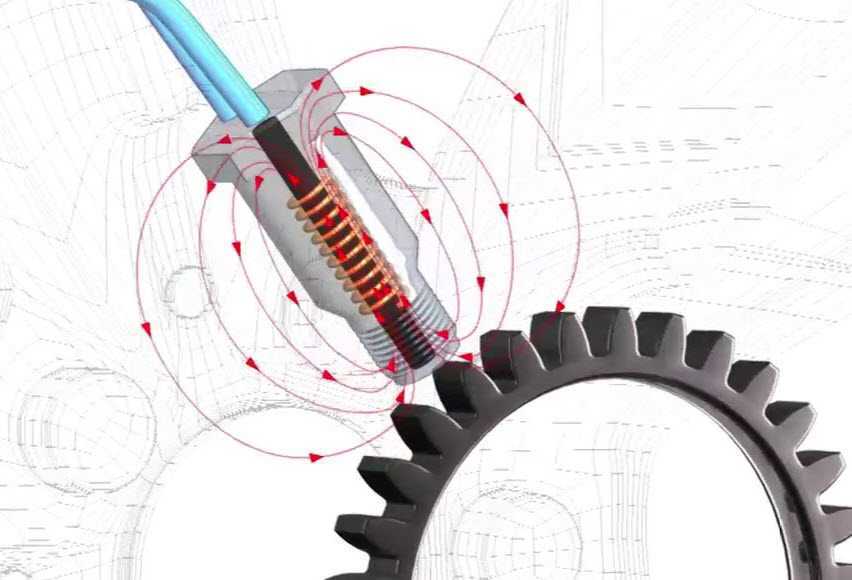

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.

Можно ли починить неисправный сенсор

Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

Почему горит лампочка ABS и что следует сразу проверить

Во-первых, в данных обстоятельствах нужно поехать на мойку и тщательно вымыть диски на колесах. Очень часто бывает, что после завершения промывки сильным напором датчики ABS, которые размещаются возле тормозных дисков, очищаются. Пока вы двигаетесь к мойке, протестируйте тормозную систему еще раз. Наберите скорость 80 км/ч, закройте в салоне окна, выключите звук магнитофона. Если колеса (передние или задние) будут издавать едва слышное либо назойливое гудение во время езды, то, вероятнее всего, лампочка сигнализирует о поломке ступичного подшипника.

Кроме этого, можно провести дополнительные мероприятия:

обследовать блок с предохранителями, поменять модуль, отвечающий за функционирование антиблокировочной системы;
если имеется возможность, распознать шифр ошибки и поинтересоваться им на интернет-форумах;
обратиться к специалисту, которому нужно подробно описать ситуацию, после чего попытаться самому устранить ошибку;
поднять автомашину на домкрат, открутить колеса и посмотреть, не загрязнены ли датчики ABS;
изучить электронный блок управления, размещенный под капотом (нет ли на нем или внутри влаги);
все же лучший выход из создавшейся ситуации – сделать диагностику антиблокировочной и электрической систем автомобиля на СТО.

Вне всякого сомнения, последний вариант наиболее разумный, так как вы сможете получить конкретную информацию о причинах поломки (почему горит лампочка ABS), выяснить, серьезные ли неполадки, а также определиться со стоимостью ремонта. Только таким образом вы избавитесь от проблемы, связанной с горящей лампочкой ABS, и другими неприятностями в работе транспортного средства.

Будет достаточно подключения оборудования компьютерной диагностики с новейшей программой для наиболее полного и точного тестирования автомобиля и выявления ошибок. Уделите этому всего несколько минут, и вам предоставят необходимую информацию для самостоятельного или профессионального устранения неисправности.

Менять или ремонтировать

В результате диагностики устройства можно определить, в каком узле датчика имеется повреждение. Если показания тестера стремятся к нулю — это говорит о коротком замыкании в проводах подключения, «бесконечность» сигнализирует о нарушении целостности обмотки катушки. Бытует мнение, что ремонт проводки не вызывает никаких проблем, а вот неисправный датчик легче просто заменить. С первой мыслью трудно не согласиться, но следующий «пункт» можно и оспорить.

Дело в том, что стоимость некоторых датчиков достигает 14–18 тыс. руб., а ждать их доставки придётся в течение долгого времени. Имея определённые навыки, запас терпения и природную смекалку, гораздо полезнее и быстрее будет выполнить ремонт устройства, чем оплачивать долгожданный дорогостоящий заказ. Отметим, что этот совет носит только рекомендательный характер — окончательный вердикт остаётся за вами. Если решение о ремонте всё же принято, с радостью поможем грамотно его выполнить.

На какие авто устанавливается АКПП al4

Производителем АКПП является французская . По замыслу руководителей, автомат должен был быть простым и ремонтно-пригодным без всяких фишек. Поэтому конструкция была настолько упрощена, насколько позволяла комплектация автомата сделать это.

Сразу после выпуска первой АКПП al4, ее стали устанавливать на известные модели автомобилей, такие как Citroen C3, Citroen C4, Peugeot 306, Peugeot 307 и все подобные марки. По заявлениям автовладельцев перечисленных транспортных средств, при нормальном уходе за автоматом, коробка без капитального ремонта может показать пробег в 1 миллион километров.

Марка ТС	АКПП	Год выпуска
Citroen Picasso C3	Al4	2008 – 2011
Citroen C4	Al4	2004 – 2011
Citroen C 8	Al4	2004 – 2011
Fiat Ulysse	Al4	2000 – 2006
Peugeot 406 Coupe	Al4	2000 – 2005
Renault Enspace	Al4	2000 – 2002
Renault Laguna	Al4	2000 – 2007

СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯСИСТЕМОЙ ПАССИВНОЙ БЕЗОПАСНОСТИ

Вам потребуются: ключи «на 10», TORX Т20, отвертки с плоским и крестообразным лезвием, бокорезы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 60 с, только после этого можно отсоединять колодку жгута проводов.

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола», с. 239).

3. Отверните три гайки крепления электронного блока управления.

4. Отожмите фиксатор колодки проводов и отсоедините колодку от электронного блока управления.

5. Сдвиньте фиксатор колодки жгута проводов.

6. . и отсоедините другую колодку от электронного блока управления.

7. Снимите электронный блок управления системой пассивной безопасности.

8. Установите электронный блок управления системой пассивной безопасности и все снятые детали в порядке, обратном снятию.

Renault Megane 2. ЗАМЕНА ДАТЧИКОВ УДАРА

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 10», TORX ТЗО.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 60 с, только после этого можно приступить к снятию датчика.

Показана замена датчика бокового удара с левой стороны.

2. Снимите нижнюю облицовку центральной стойки кузова (см. «Снятие и установка облицовок салона», с. 244).

3. Выверните болт крепления датчика.

4. . и извлеките датчик на длину подсоединенных проводов.

5. Отожмите фиксатор колодки и отсоедините от датчика бокового удара.

6. Установите датчик бокового удара и все снятые детали в порядке, обратном снятию.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
Осмотрим и проверим:
- целостность разъёмов;
- проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
Снимаем колесо, если оно препятствует доступу к устройству.
Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

ниже минимального порога − датчик неисправен;
приближается к нулю − короткое замыкание;
нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
бесконечность либо показания отсутствуют — обрыв провода.

Видео «Диагностика датчика АBS»

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Особенности конструкции ABS Рено Меган 2

Автомобиль оборудован системой АBS BOSCH 8,0.

В зависимости от уровня комплектации автомобиля система BOSCH 8,0 включает в себя только АBS тормозов или АBS, объединенную с системой стабилизации траектории (ССТ).

После выполнения любых работ с системой стабилизации траектории необходимо проверить результаты ремонта в ходе дорожного испытания, а также с помощью диагностического прибора (CLIP).

ОПИСАНИЕ СИСТЕМЫ ABS С ФУНКЦИЕЙ СТАБИЛИЗАЦИИ ТРАЕКТОРИИ

Система ABS состоит из:

– вакуумного усилителя тормозов в сборе с главным тормозным цилиндром;

– узла электронасоса, включающего в себя гидравлический насос и блок регулирования давления (12 электромагнитных клапанов);

– ЭБУ ABS;

– датчика давления;

– датчика угла поворота рулевого колеса, встроенного в электроусилитель рулевого управления;

– комбинированного датчика углового и поперечного ускорения;

– четырех датчиков скорости вращения колес;

– выключателя функции стабилизации траектории.

ПРИНЦИП РАБОТЫ СИСТЕМЫ ABS С ФУНКЦИЕЙ СТАБИЛИЗАЦИИ ТРАЕКТОРИИ

Оптимальные параметры рассчитываются постоянно на основе измерений скорости вращения колес и угла поворота рулевого колеса. Эти параметры отражают оптимальное поведение автомобиля на дороге. Они сравниваются с реальными параметрами движения автомобиля на основе измерений скорости углового и поперечного ускорений.

При обнаружении отклонения реальной траектории от оптимальной соответствующее колесо подтормаживается. В некоторых случаях при недостаточной управляемости система подтормаживает одновременно оба колеса. Созданный таким образом момент сил возвращает автомобиль на оптимальную траекторию.

ОСОБЕННОСТЬ РАБОТЫ СИСТЕМЫ СТАБИЛИЗАЦИИ ТРАЕКТОРИИ

Функция системы стабилизации траектории может быть отключена выключателем, расположенном на приборной панели. Отключение системы невозможно, если скорость превышает пороговое значение 50 км/ч. Система автоматически повторно включается при включении зажигания или если скорость превысит 50 км/ч.

ГИДРОБЛОК

рис.1

Узел электронасоса системы ABS оборудован ЭБУ с 26-контактным разъемом (рис. 1).

Узел электронасоса системы стабилизации траектории и системы ABS оборудован ЭБУ с 46-контакным разъемом (рис. 2).

рис. 2

ЭБУ образует одно целое с узлом электронасоса.

— режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт.

При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес.

При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;

— режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электромагнитный клапан команду на уменьшение

https://www.youtube.com/watch?v=jGoOEzqGjPo

подачи тормозной жидкости, затем напряжение подается на кажцый электромагнитный

клапан. Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

— режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;

— режим повышения давления. Если модуль определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.

Нужна ли вам система ABS?

Расчётные данные сравниваются с реальными показателями, которые ЭБУ получает с датчика ускорения, измеряющего угловые и поперечные параметры. Но иногда при движении по скользкому участку дороги она работает нелогично потому, что расчёт данных датчиков компьютер ведёт для нормальных дорожных условий.

Для таких экстремальных условий вождения инженеры Renault предусмотрели возможность отключения СТТ. Сделано это специально для опытных автомобилистов, способных вывести автомобиль из сложной ситуации на небольшой скорости, полагаясь на личный опыт и практические навыки управления.

Диагностика ABS своими руками. Рено Меган. (и не только).

Многие отечественные автолюбители предпочитают отключать все датчики системы ABS, особенно в зимний период времени.

Рено меган 2 замена датчика абс передний левый

Установите автомобиль на двухстоечный подъемник

Снимите верхние крышки двигателя.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Для снятия датчиков скорости вращения турбины гидротрансформатора и скорости движения сливать масло и снимать автоматическую коробку передач не требуется.

При замене датчика обязательно снимайте модульный разъем.

Снимите защиту поддона двигателя.

Извлеките разъем, показанный стрелкой на рисунке 2 из кронштейна коробки передач

Снимите датчик скорости вращения турбины гидротрансформатора.

Защитите от повреждений разъем, упаковав его в водонепроницаемый пластиковый пакет.

Снятие датчика скорости движения

Разъедините разъем датчика (рис. 4)

Снимите датчик скорости движения (рис. 5)

Установка производится в порядке, обратном снятию.

Затяните требуемым моментом:

болт крепления датчика скорости вращения турбины гидротрансформатора (10 Нм);

болт крепления датчика скорости движения (44 Нм).

Гидравлический блок

Прежде чем отворачивать соединительные муфты тормозных трубок, отсоедините кабель массы от батареи и не подключайте его, пока не прокачаете систему. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска.

Снятие

1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Разделу Системы заряда и запуска).

2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите правое переднее колесо.

3. Отверните крепежные детали и снимите вкладыш арки колеса.

4. Выпустите крепежную скобу и отключите разъем электропроводки от основания гидравлического блока.

5. Минимизируйте потерю жидкости, подложив под крышку резервуара главного цилиндра кусок полиэтилена.

6. Отметьте местоположения тормозных трубок, чтобы не перепутать их при установке. Отверните соединительные гайки и отделите трубки от гидравлического блока. Будьте готовы к выходу жидкости. Закупорьте отверстия блока и трубки заглушками, чтобы предотвратить проникновение грязи и дальнейшую потерю жидкости.

7. Отверните крепежные болты гидравлического блока и снимите сборку из двигательного отсека.

Установка

Производите установку в обратном порядке, уделяя внимание следующему:. a) Прежде чем подсоединять, убедитесь, что трубки и соединительные муфты гидравлического блока наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов)

Установите трубки, каждую в прежнюю муфту, и затяните соединительные гайки приведенным в Спецификациях усилием

a) Прежде чем подсоединять, убедитесь, что трубки и соединительные муфты гидравлического блока наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов). Установите трубки, каждую в прежнюю муфту, и затяните соединительные гайки приведенным в Спецификациях усилием.

b) Убедитесь, что разъем электропроводки закреплен скобой.
с) Прокачайте тормозную гидросистему как описано в Разделе Прокачка гидросистемы тормозов, затем подключите аккумулятор.
d) В заключение, поручите СТО Renault проверить действие системы ABS с помощью специального диагностического оборудования.

Выхлопная система

Сильно подвергается коррозии выхлопная труба.
Малый ресурс катализатора. В большинстве случаев он должен служить не менее 150 тысяч, а на Мегане 2 едва 100 тысяч способен. Это еще одно слабое место Рено Меган.

Достаточно частая неисправность в Меган 2 является подгорание минусовой клеммы питания задних фар. Как результат появляется «цветомузыка» когда нажимаешь на педаль тормоза или включаешь повороты. Поможет только замена разъема (чистка контактов временно решить проблему).

Как видим список неисправностей Рено Меган 2 приличный, но не все они серьезные, поэтому если о них знать, то можно подготовится заранее. Плюс естественно все не так и печально как пожжет показаться на первый взгляд, посмотрев на все эти грядущие поломки, ведь вероятность того что именно данный набор ждут одного владельца ничтожно мала, хотя 5-6 слабых мест по любому да вылезет.

Во время своей конвейерной жизни второе поколение Megane радовал своих покупателей ярким дизайном, высоким комфортом и безопасностью. Автомобиль даже по современным меркам не выглядит устаревшим, благодаря его делает довольно привлекательной покупкой.

Что же можно сказать о надежности модели?

Ведь ходит немало слухов о французских автомобилях, которые связаны с их невысокой надежностью и ремонтопригодностью. Однако, в случае с этой моделью дела на самом деле обстоят далеко не так уж и плохо. Итак, обо всем поподробнее и по порядку.

Если Вы уже являетесь владельцем Рено Меган 2 — предлагаем бесплатно скачать руководство по самостоятельному ремонту Megan 2, а если Вы только собираетесь обзавестись французом, то прочитав данную статью и вы узнаете нюансы и особенности, на которые следует обратить внимание при покупке «бэушного» Renault Megane 2. Источник

Источник

Назначение датчика АБС и принцип работы

Датчик АБС представляет собой один из трёх основных компонентов системы, в которую также входит модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения. При наступлении этого нежелательного события электронный модуль управления получает сигнал датчика и формирует воздействие на гидравлический блок, установленный в магистрали сразу за главным тормозным цилиндром.

Датчик АБС с проводом и разъёмом

Блок понижает или даже прекращает подачу тормозной жидкости к цилиндру заблокированного колеса. Если этого окажется недостаточно, электромагнитный клапан направит жидкость в отводную магистраль, сбрасывая давление уже в главном тормозном цилиндре. По восстановлении вращения колеса модуль управления снимает воздействие с клапанов, после чего давление гидравлической магистрали передаётся на колёсные тормозные цилиндры.

Датчиком АБС оборудовано каждое колесо автомобиля
