Задний мост газ-3110

Замена подшипника полуоси

Затягиваем гайку подшипников специальной головкой из штатного набора моментом 7 10 кгс. м, постоянно вращая ступицу для самоустановки роликов в подшипниках. Отворачиваем гайку подшипников на угол 22 45 (1 2 прорези на замочной шайбе, не более). Устанавливаем замочную шайбу так, чтобы стопорный штифт гайки вошел в ее прорезь. Устанавливаем и затягиваем наружную гайку моментом 15 20 кгс. м той же головкой. После этого ступица должна вращаться свободно без люфта, щелчков и заеданий. Устанавливаем оставшиеся детали в обратной последовательности и заполняем ступицу маслом (см.

Замена масла в редукторе). Проверяем регулировку, проехав на автомобиле около 10 км. Нагрев ступицы свыше 70 С (рука не терпит) считается недопустимым. Повторяем регулировку, после чего повторно проверяем температуру ступицы после такого же пробега. Отпускаем ручной тормоз, подложив под передние колеса упоры. Снимаем задние колеса с одной стороны автомобиля (см. Снятие задних колес). Вынимаем полуось (см. Снятие полуоси). Специальным ключом из штатного набора на 62 отворачиваем контргайку. и вынимаем ее из ступицы. Извлекаем замочную шайбу, поддев ее крючком или тонкими плоскогубцами.

Той же головкой отворачиваем гайку подшипников и снимаем ее

Обратите внимание, что она устанавливается штифтом наружу. Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси

Вынимаем внутреннее кольцо внешнего подшипника с роликами. и упорную шайбу. Вынимаем внутреннее кольцо другого подшипника с роликами. и вынимаем их. Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом. Смазываем посадочные места подшипников трансмиссионным маслом. Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.

Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее. Установив упорную шайбу, смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету. Одеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника. Заворачиваем регулировочную гайку и регулируем подшипники (см. Регулировка подшипников колес). Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Замена масла в редукторе).

Регулировка упорных подшипников винта рулевого механизма

1. Сняв рулевой механизм вместе с сошкой, снимаем вилку карданного шарнира с входного вала рулевого механизма.
2. Закрепляем рулевой механизм в тисках входным валом вверх, расположив ось винта вертикально.Поэтому эти шестерни также называют постоянной передач. Для прямой передачи крутящий момент передается от приводного вала непосредственно на вал главной шестерни. В точке 2 передача крутящего момента отображается в прямом виде. Когда двигатель работает и сцепление выключено, все шестерни коробки передач, за исключением убирающегося заднего колеса и неподвижного колеса, вращаются, даже когда коробка передач находится в режиме ожидания. Пятиступенчатая передача пятой передачи для скорости: прямой выстрел — четвертая передача.
Выходные скорости на пятой передаче выше, чем входные Редукторы на 1, 3 и 4 являются прямолинейными редукторами 4 Трехходовая пятиступенчатая коробка передач. В отличие от коробки передач до 3, прямая передача — четвертая передача. Пятая передача переносится на скорость. Крутящий момент передается от приводного вала через шестерни на передний вал, который вращается с более низкой скоростью, чем приводной вал, и от вала через его неподвижное колесо до свободного колеса; через сдвижную втулку, которая затем должна быть сдвинута вправо, и ее блок синхронизации на главной коробке передач.

3. В среднем положении вала-сектора одной рукой покачиваем его за сошку, а пальцами другой руки проверяем отсутствие осевого перемещения (люфта) входного вала рулевого механизма.
4. При его наличии необходимо отрегулировать подшипники винта. Для этого бородком раскерниваем (выправляем) буртик регулировочной гайки.Количество зубьев на колесах и определяется так, что главный вал вращается со скоростью выше ведущего вала. Передача крутящего момента для отдельных передач показана на диаграмме ниже и соответствует четырехступенчатой ​​коробке передач на задней передаче. Обратные колеса постоянно задействованы и постоянно вращаются. Для передачи заднего хода сдвижная втулка перемещается влево. Затем свободное колесо прочно соединяется с синхронизацией с основным валом трансмиссии. и редукторы синхронизированы. Синхронизация не для лучшей четкости 3 5-ступенчатая 5-ступенчатая коробка передач.

5. Специальным ключом поворачиваем по часовой стрелке регулировочную гайку
6

Поджимаем подшипники.
Заворачивать гайку нужно осторожно, каждый раз проверяя наличие осевого люфта входного вала. После того, как пальцы перестанут ощущать перемещение вала, затяжку прекращаем.Крутящий момент передается от приводного вала через синхронизаторную втулку непосредственно к валу главной шестерни

отображается. Для облегчения ряда 3, 4 зубчатого колеса для задней передачи, соответствующие колеса 5, 6 имеют зубчатую передачу для скользящих краев. Колесо шире, чем зубчатый венец 7, 8 зубчатого колеса для скорости. Затем скользящее промежуточное колесо запускает 9, 10 зубчатых колес для скорости подачи и передачи. Он в основном зацепляет колесо, и только после того, как следующая звездочка с 11 скоростями и катушка скорости задействованы, это относится ко всем редукторам, для которых используется сдвижная втулка и звездочка смены скорости.

7. Бородком законтриваем регулировочную гайку, загибая ее буртик в пазы картера.

Усилие, необходимое для поворота входного вала после регулировки, не должно заметно возрасти.

Как Снять Коробку Передач На Газ 3309

Ремонт и сервис коробки ГАЗ-3309, 3308, 33081Для разборки 5-ступенчатой коробки передач автомобилей ГАЗ-3309, 3308, 33081 Садко нужно выполнить последующие операции:— установить коробку вертикально на щит для разборки, закрепив ее за задний картер (для этого рекомендуется использовать лючок для крепления коробки отбора мощности);— отвернуть выключатель света заднего хода с прокладкой;— отвернуть болт крепления и вытащить штуцер привода спидометра вкупе с ведомой шестерней;— отвернуть четыре болта крепления полукольца подшипника вторичного вала;— отвернуть двенадцать болтов крепления картеров;— попеременно воздействуя (только через оправку) на крышку первичного вала КПП ГАЗ-3309, 3308, 33081 по направлению внутрь коробки передач и на передний картер (в зоне ушек крепления к картеру сцепления) по направлению из коробки передач, снять передний картер, при этом первичный вал с крышкой остаются в коробке передач;— выпрессовать из переднего картера КПП наружное кольцо переднего подшипника промежуточного вала, вынуть регулировочные прокладки, вынуть из отверстий фиксаторного механизма три шарика, выбить заглушки из отверстий под штоки. на заведенной. Как вытащить приржавевший подшипник на валу подшипник удалось снять и заменить. При этом предварительно, перед тем как вынимать щуп, переключив селектор переключения передач на каждую из скоростей и подержав 2-3 секунды. Сцепление ваз 2106: снятие сцепления и коробки передач на ваз 2106. Во во на улице -35! Автозапуска нет, ночь простояла а на утро не заводится! Как снять аккамулятор с шевроле круз ?. Так как можно попасть в. Как снять тормозные барабаны на «спарке» (для. Заглушки из отверстий под штоки выпрессовывать без необходимости не следует;

Сцепление не включаются передачи, Газ 4301-3309 воздушного охлаждения или Волдай

Буду признателен за подписку.В этом видео я покажу как последовательно разобрать,собрать коробку передач.— снять блокирующее кольцо синхронизатора прямой передачи и пометить его, чтобы при сборке установить на прежнее место;— с помощью приспособления и выколотки выпрессовать ось, продвинуть промежуточную шестерню по направлению от промежуточного вала к люку коробки отбора мощности (КОМ);— установить штоки механизма переключения в положение, соответствующее нейтральному положению всех передач;— отвернуть болт крепления вилки включения второй и третьей передач КПП ГАЗ-3309, 3308, 33081, поддерживая вилку, вынуть шток с головкой, снять вилку, вынуть сухари вилки, из отверстия штока вынуть штифт блокирующего механизма;— отвернуть болт крепления вилки включения первой передачи и заднего хода, снять вилку со штока, вынуть сухари вилки;— отвернуть заглушки в верхней части переднего картера, вынуть пружины и предохранители. как снять турбину на фольксваген пассат ашка4 б6 это просто ремонт audi a6.Как снять. Как снять коробку передач ваз 2101 своими руками. Пружины и предохранители следует вынимать лишь в том случае, если предохранители заедают и плохо возвращают под действием пружин;Кроме того, коническая поверхность блокирующего кольца синхронизатора в процессе работы притирается по конусу съемного венца, поэтому использовать указаны детали в отдельности без надобности не рекомендуется.— вынуть из шестерни заднего хода игольчатый подшипник, распорное кольцо и втулку, спрессовать съемный зубчатый венец (при замене на новый);— нанести метки на муфте и ступице, чтобы при сборке установить эти детали в прежнее положение;— перед разборкой синхронизатора КПП ГАЗ-3309, 3308, 33081 нанести метки на муфте и ступице, чтобы при сборке установить эти детали в прежнее положение;Кроме того, коническая поверхность блокирующего кольца синхронизатора в процессе работы притирается по конусу съемного венца, поэтому использовать указанные детали в отдельности без необходимости не рекомендуется.

Техническое обслуживание подвески автомобилей ГАЗ-24 и ГАЗ-24-10

Наиболее просто обслуживать заднюю подвеску — в ней необходимо периодически проверять надежность соединений, состояние амортизатора, наличие графитовой смазки между рессорами и состояние самих рессор. При необходимости производится замена изношенных резиновых втулок и других деталей подвески.

Передняя подвеска более требовательна к обслуживанию. В первую очередь, ее необходимо регулярно смазывать — для этого в ней предусмотрено шесть пресс-масленок, в которые каждые 6-6,5 тысяч км пробега добавляется свежее трансмиссионное масло. Пресс-масленки находятся в четырех резьбовых втулках на стойке (то есть — на каждой втулке верхних и нижних рычагов), а также в местах установки шкворня (две штуки). Добавлять масло необходимо до тех пор, пока оно не начнет вытекать через уплотнительные кольца втулок

Для предотвращения утечки и засорения масла пресс-масленки закрываются колпачками, которые при выполнении ТО важно не потерять

Также нужно уделять внимание всем соединениям подвески и состоянию ее деталей. Периодически необходимо осматривать шкворень — он вследствие воздействия высоких нагрузок подвержен износу и с течением времени нуждается в замене. Наконец, по необходимости производится регулировка геометрии ходовой части, то есть — установка развала и схождения

Это нужно делать на СТО при появлении признаков разрегулировки — появлении неравномерного износа резины, при «уводе» автомобиля в сторону, при затрудненном возврате руля в нейтральное положение и т.д

Наконец, по необходимости производится регулировка геометрии ходовой части, то есть — установка развала и схождения. Это нужно делать на СТО при появлении признаков разрегулировки — появлении неравномерного износа резины, при «уводе» автомобиля в сторону, при затрудненном возврате руля в нейтральное положение и т.д.

Регулярное техническое обслуживание, использование качественной смазки и расходных материалов, и бережное отношение — все это гарантирует долгую эксплуатацию автомобилей ГАЗ-24, которые уже стали раритетными, но все еще остаются в строю.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

• Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
• Приемную трубу глушителя, она не подходит от ЗМЗ 402;
• Электронный блок управления системой зажигания;
• Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
• Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

Особенности конструкции передней подвески ГАЗ — 3110

На автомобиле применена независимая шкворневая передняя подвеска. Балка 2 передней подвески (поперечина № 2) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески. Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками. Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески. От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки. К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески. К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами. Конструкция верхних и нижних резьбовых шарниров стойки одинаковая. Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки. В нее ввернута распорная втулка 27 с наружной резьбой. При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами. Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25. В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки. К стойкам крепятся резиновые буфера 21 хода сжатия. Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней. Поворотные кулаки 16 соединены со стойками шкворнями с игольчатыми подшипниками. Для восприятия осевых нагрузок в шкворневых соединениях имеются шариковые упорные подшипники 17, установленные между верхними ушками поворотных кулаков и стоек. Все подшипники от загрязнений защищены резиновыми уплотнениями. Подшипники шкворней в эксплуатации смазывают трансмиссионным маслом через пресс-масленки в соответствии с принятой периодичностью. Шкворни 18 в поворотных кулаках стопорятся штифтами 15. Торцы шкворней закрыты съемными заглушками. К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов. На цапфах поворотных кулаков установлены ступицы передних колес. Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи – колпаком. Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования. Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака. Пружины 8 передней подвески цилиндрические.

Верхние концы пружин через резиновые прокладки 33 упираются в головки балки передней подвески, а нижние – в чашки 9 пружин, установленных на нижних рычагах. Амортизаторы 34 передней подвески — телескопические, гидравлические, двухстороннего действия. Амортизаторы установлены внутри пружин. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками. Верхние концы амортизаторов через резиновые подушки 38 и 39 закреплены в головках балки передней подвески, а нижние крепятся к чашкам пружин. Штанга 6 стабилизатора поперечной устойчивости прикреплена к лонжеронам через две подушки 12 с обоймами 13 и к чашкам пружин передней подвески через стойки 10. Стойки 10 стабилизатора крепятся к концам штанги стабилизатора и к чашкам пружин через резиновые подушки 20 и 11.

Допустимые поломки, устранение неполадок

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

• поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
• выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.

• выработка шарнира рычагов – замените их новыми;
• шаровая опора изношена (разбит шарнир стоек стабилизатора). Требуется замена стоек вместе с шарнирами;
• износ шаровых шарниров рычага – замена шарниров;
• большой зазор в колёсных подшипниках – регулирование зазора, замена подшипников;
• просев, сломанная дуга пружины – замена старой пружины на новую.

Инструменты:

• Гаечный ключ рожковый 12 мм
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 14 мм
• Гаечный ключ рожковый 17 мм
• Гаечный ключ рожковый 22 мм
• Гаечный ключ рожковый 24 мм
• Отвертка плоская средняя
• Пассатижи
• Молоток малый

Примечание:

Передняя подвеска тяжела и громоздка, поэтому снимайте и устанавливайте ее с помощниками.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите брызговик двигателя.

3. Отсоедините растяжку балки передней подвески, отвернув гайку и контргайку.

4. Выверните растяжку за лыски под ключ из балки.

5. Отсоедините стойки стабилизатора от чашек пружин или обоймы подушек стабилизатора от лонжеронов. В первом случае подвеску снимают без стабилизатора, во втором — со стабилизатором.

6. Слейте тормозную жидкость из контура передних тормозов и отсоедините тормозные шланги от тормозных трубок и кронштейнов.

7. Отсоедините наружные наконечники боковых рулевых тяг от поворотных рычагов. При этом рулевая трапеция остается на автомобиле.

8. Выверните болты крепления двигателя к подушкам передних опор и приподнимите двигатель, надежно закрепив его в приподнятом положении.

9. Выверните по два болта бокового крепления подвески к кронштейну планок с обеих сторон и выньте их из отверстий кронштейнов.

Предупреждение:

Не потеряйте никак не закрепленные резьбовые планки.

10. Поддерживая подвеску снизу (желательно использовать для поддержки надежные опоры), выверните по два болта нижнего крепления балки передней подвески к лонжеронам с обеих сторон и снимите подвеску вниз.

11. Если подвеску снимаете на смотровой канаве, приподнимите переднюю часть автомобиля с вывешенным двигателем так, чтобы можно было беспрепятственно выкатить переднюю подвеску из-под автомобиля. Установите подставки под приподнятый автомобиль.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Снятие, разборка, дефектовка и установка полуоси на ГАЗ 3110

Процедура снятия полуоси на ГАЗ 3110 следующая:

1. Для начала устанавливаем автомобиль на подъемник или смотровую канаву, а затем слить масло из заднего моста.

2. Устанавливаем опорные бруски под колеса, снимаем декоративный колпак заднего колеса, ослабляем болты колес, приподнимаем заднюю часть автомобиля, откручиваем болты колес и снимаем колесо.

3. Далее снимаем тормозной барабан.

4. Откручиваем четыре крепежных болта полуоси с тормозным щитом к фланцу кожуха полуоси.

5. Теперь можно выпрессовать полуось при помощи специального съемника. За неимением съемника, можно воспользоваться следующим методом: устанавливаем колесо внешней стороной диска к фланцу, закрепляем его тремя болтами и сдергиваем полуось за колесо.

Процедура разборки полуоси следующая:

1. Снимаем тормозной щит. После этого снимаем запорную втулку №1, сбив ее. Спрессовываем подшипник №2. Снимаем корпус №3 наружного сальника. Откручиваем два винта №4 и вынимаем наружный сальник с войлочной прокладкой из корпуса.

2. Дальше снимаем пружинное кольцо №1 и, если необходимо заменить, выпрессовываем сальник №2.

Процесс осмотра и дефектовки деталей полуоси подразумеваем такие действия:

1. Проверяем осевое биение полуоси на посадочном месте под подшипник, под тормозной барабан, а также на внешнем диаметре шлиц. В случае превышения величины биения значения 0,07 мм, полуось следует заменить. Величина биения на торце фланца должна быть максимум 0,12 мм.

2. Проверяем шлицы полуоси на предмет целостности.

3. Затем проверяем подшипник полуоси. Он должен легко вращаться от руки, без заеданий и шума. Сепаратор также должен быть целым.

4. Проверяем состояние резьбовых отверстий.

5. Если замечены следы подтекания масла при эксплуатации, следует заменить сальник, который установлен на кожухе полуоси.

Сборка полуоси

Собираем полуось в обратной последовательности. Перед запрессовкой новую запорную втулку нужно нагреть до температуры 300°С в масле.

Установка полуоси

Устанавливаем полуось в обратной последовательности. При этом закручиваем четыре крепежные гайки полуоси моментом 65–80 Н·м.

Инструменты:

• набор ключей и головок,
• домкрат,
• опорные бруски под колеса,
• отвертка,
• динамометрический ключ.

(Visited 217 times, 1 visits today)

Замена полуоси

Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

• баллонный ключ;
• домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
• упоры для колёс;
• обратный молоток;
• гаечные ключи на 8 мм, 17 мм;
• шлицевая отвёртка;
• болгарка;
• круглогубцы;
• молоток;
• зубило;
• верстак с тисками;
• паяльная лампа или газовая горелка;
• проставка из дерева или мягкого металла;
• отрезок стальной трубы с диаметром стенок 33–35 мм;
• смазка типа «Литол»;
• сухая чистая тряпка.

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Демонтаж и установка подшипника на полуось

При замене полуоси на новую рекомендуется заменить и подшипник, но если старый ещё вполне рабочий, можно установить и его. Вот только чтобы его снять потребуется демонтировать фиксирующее кольцо. Для этого необходимо:

1. Надёжно зафиксировать полуось в тисках.
2. Используя болгарку, пропилить внешнюю часть кольца.

Установка сальника

Для установки нового сальника следует:

1. Чистой сухой тряпкой протереть посадочное гнездо.
2. Смазать поверхности гнезда пластичной смазкой.
3. Смазать смазкой сам сальник.
4. Установить деталь в посадочное гнездо.

1. Ставим уплотнительную прокладку.
2. Вставляем полуось в кожух до упора. Проверить, как шлицы вошли в зацепление с зубьями шестерни, проворачивая полуось в разные стороны.
3. Нанести несколько несильных ударов молотком по фланцу полуоси, чтобы убедиться, что она правильно «села».
4. Установить пружинные шайбы на шпильки крепления полуоси. Наживить и закрутить гайки крепления полуоси торцевым ключом на 17.
5. Надеть барабан на колодки и зафиксировать его при помощи направляющих шпилек.
6. Произвести монтаж колеса.
7. Проверить, нет ли люфта полуоси или подшипника, пробуя пошатать колесо вдоль вертикальной и горизонтальной осей.
8. Опустить кузов, убрать упоры из-под передних колёс.
9. Закрутить колёсные болты.
10. Проверить, исчезли ли признаки неисправности полуоси, проехавшись по ровному участку дороги.

Установка ЗМЗ 405 вместо УМЗ 4216

Многие «Газели» и сейчас комплектуются 123-сильным ДВС УМЗ 4216. Как ни обидно, но мотор не надежен, и на него много нареканий. Часто получается так, что автовладельцы, намучавшись с УМЗ, решаются на перестановку силового агрегата.

Мотор нетрудно переставить и своими руками. Схема замены и принцип практически не отличается от схемы установки мотора ЗМЗ 406 вместо ЗМЗ 402. Как ни парадоксально, но и хваленые турбодизели «Камминз» иногда снимают и вместо них монтируют ЗМЗ 405. Cummins – в целом хороший мотор, но от российской солярки его ресурс до капитального ремонта значительно сокращается.

Готовый к установке на Газель мотор МЗ 405

Ремонт дизеля обходится в «копеечку» – «капиталка» 405-ого получается гораздо дешевле. К тому же, многие запасти на Заволжкий мотор можно купить б/у – по объявлениям на «Авито» продают любые запчасти, и предложений более чем достаточно.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

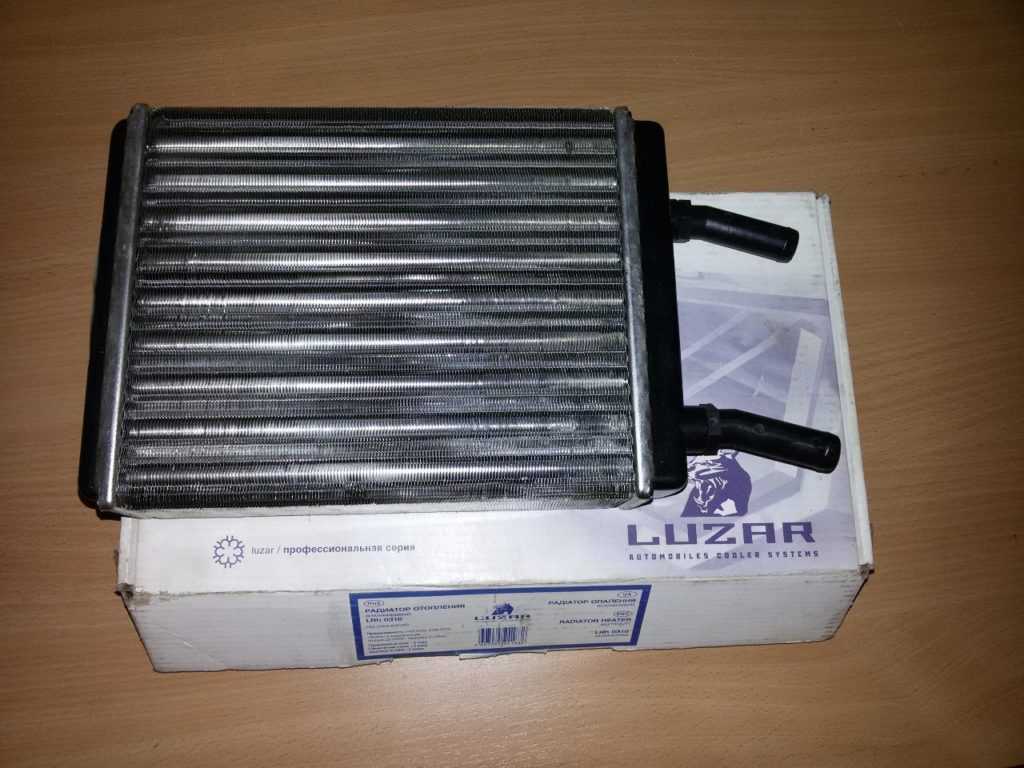

• радиатора;

• патрубка подвода охлаждающей жидкости;

• патрубка вывода охлаждающей жидкости;

• вентилятора;

• воздуховодов;

• заслонок;

• регуляторов потоков.

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

1. Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

2. Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

• если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

• зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

• вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

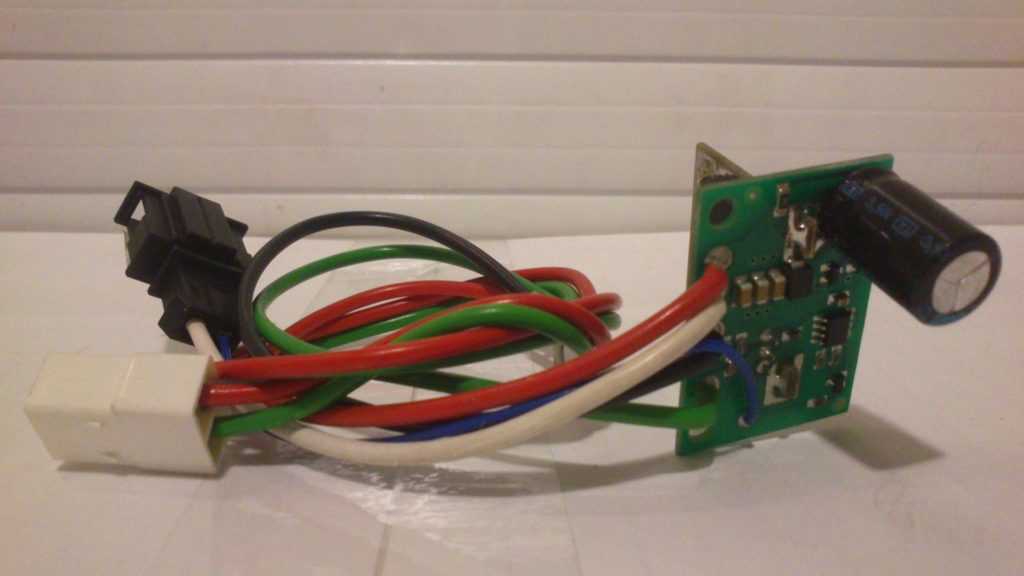

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Ремонт заднего моста Волги

Ремонт заднего моста на автомобиле Волга ГАЗ 31105.

Работу по ремонту заднего моста автомобиля Волга ГАЗ 31105 выполняем на смотровой яме или эстакаде, не снимая задний мост с машины ГАЗ 31105. Отсоединяем от заднего моста карданный вал. Очищаем задний мост от грязи, протираем ветошью. Сливаем масло из картера заднего моста. Вынимаем полуоси из кожухов.

Ключом «на 12» отворачиваем десять болтов крепления крышки картера редуктора заднего моста (один из верхних болтов крепит кронштейн тормозной трубки).

Аккуратно, чтобы не повредить прокладку, снимаем крышку картера заднего моста.

Ключом «на 12» отворачиваем болты крепления двух стопорных пластин, которые фиксируют регулировочные гайки подшипников дифференциала. Маркером или зубилом помечаем крышки регулировочных гаек, чтобы при сборке редуктора заднего моста автомобиля Волга ГАЗ 31105 поставить каждую на свое место.

Головкой «на 17» отворачиваем по два болта крепления каждой крышки регулировочных гаек.

Снимаем обе крышки.

Кернером помечаем регулировочные гайки подшипников дифференциала, чтобы при сборке редуктора поставить их на прежние места.

Вынимаем дифференциал в сборе из картера заднего моста машины Волга ГАЗ 31105. Снимаем наружные кольца подшипников дифференциала. Если подшипники дифференциала не предполагается заменять, помечаем их наружные кольца, чтобы при сборке заднего моста установить на прежние места.

Двумя щупами проверяем с двух сторон каждой из полуосевых шестерен осевые люфты в корпусе дифференциала, которые должны быть в пределах 0,03-0,05 мм. Изношенные детали следует заменить. Помечаем положение ведомой шестерни на корпусе дифференциала.

Головкой «на 15» отворачиваем десять болтов крепления ведомой шестерни к корпусу дифференциала.

Выколоткой из мягкого металла выбиваем болты из отверстий. Легкими ударами молотка через выколотку из мягкого металла сбиваем шестерню с корпуса дифференциала.

. и снимаем ведомую шестерню заднего моста с корпуса дифференциала.

Через тонкий стальной стержень выбиваем стопор оси сателлитов.

Поворачивая (на шестернях полуосей), устанавливаем сателлиты напротив окон корпуса дифференциала. Вынимаем шайбы сателлитов.

. и сами сателлиты.

Предупреждение: Не путайте шайбы разных шестерен полуосей и сателлитов, чтобы при необходимости собрать их вновь приработавшимися парами.

Вынимаем шестерню одной из полуосей.

. и снимаем с нее шайбу. Аналогично вынимаем шестерню второй полуоси.

Съемником спрессовываем внутреннее кольцо одного из подшипников дифференциала. При отсутствии съемника вставляем зубило между торцом внутреннего кольца подшипника и корпусом дифференциала. Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника. В образовавшийся зазор вставляем две отвертки или монтажные лопатки и спрессовываем внутреннее кольцо подшипника дифференциала с сепаратором и роликами. Аналогично спрессовываем с корпуса дифференциала внутреннее кольцо с сепаратором и роликами другого подшипника.

Если подшипники дифференциала предполагается повторно использовать, следует связать проволокой соответствующие друг другу их наружные и внутренние кольца. Вращая ведущую шестерню заднего моста за фланец, можно приблизительно оценить состояние ее подшипников. Вал должен вращаться легко, без заеданий, люфтов и шума. Устанавливаем на штатив индикатор (часового типа) с ценой деления не более 0,01 мм, упирая его ножку в торец фланца ведущей шестерни заднего моста.

. и перемещая вал за фланец, замеряем осевой люфт ведущей шестерни. Величину люфта записываем. Если осевой люфт больше 0,1 мм, убеждаемся, что причиной этого не является гайка крепления фланца ведущей шестерни, не затянутая до нормы.

Для устранения люфта необходимо вынуть регулировочную шайбу, установленную на вале шестерни, и микрометром измерить ее высоту. Снимаем фланец ведущей шестерни.

Вынимаем ведущую шестерню заднего моста автомобиля Волга ГАЗ 31105 с регулировочной шайбой из картера заднего моста (шестерню можно выбить ударами молотка по торцу вала через проставку из мягкого металла).

Поддев отверткой, вынимаем сальник ведущей шестерни заднего моста.

Вынимаем внутреннее кольцо с сепаратором и роликами переднего подшипника ведущей шестерни заднего моста.

Для добавления комментариев нужна регистриция

Источник
