Замена прокладки головки цилиндров двигателя змз-405, змз-406

Устройство двигателя УМЗ 4216

Прототипом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципиально такую же конструкцию:

алюминиевый блок цилиндров;
верхнее расположение клапанов;
шестеренчатый привод газораспределительного механизма;
алюминиевые штанги;
нижнее расположение распредвала;
два клапана на цилиндр.

Похожую конфигурацию имеет даже масляный картер – он тоже стальной, штампованный, с выемками спереди и сзади.

Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются с помощью «плавающих» поршневых пальцев – посадка поршней производится на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.

На всех двигателях УМЗ с диаметром цилиндров 92 мм в блок цилиндров (БЦ) устанавливаются «мокрые», съемные гильзы. В блок с диаметром поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на специальном оборудовании, и при ремонте выпрессовать их не получится, поэтому при значительном износе цилиндров требуется замена БЦ.

Двигатель 4216 состоит из следующих деталей:

алюминиевого блока цилиндров, в который запрессованы четыре чугунные гильзы;
головки блока из алюминия (4 камеры сгорания, в каждой по 2 клапана), сверху ГБЦ крепится ось коромысел;
коленчатого вала с коренными (5 опор) и шатунными шейками (4 шейки);
одномассового маховика с зубчатым венцом;
поршней с поршневыми пальцами и кольцами, на каждом поршне по два компрессионных и одному маслосъемному кольцу;
шатунов;
масляного насоса;
штанг и толкателей;
коренных и шатунных вкладышей;
сальников, прокладок;
ступицы и шкива коленвала;
металлической шестерни коленвала и текстолитовой шестерни распредвала.

Газораспределительный механизм (распредвал) приводится в действие от коленчатого вала через пару шестерен. Кулачки распредвала через толкатели и штанги поднимают и опускают коромысла, которые в свою очередь нажимают на впускные и выпускные клапана. За счет клапанов происходит наполнение цилиндров топливовоздушной смесью, происходит рабочий цикл двигателя.

На автомобиле «Газель Бизнес» двигатель УМЗ 4216 оснащается электронной системой управления, в которую входит:

блок управления МИКАС;
модуль зажигания;
высоковольтные провода с наконечниками;
датчики – дроссельной заслонки, к/вала и р/вала, абсолютного давления, детонации;
электропроводка;
регулятор холостого хода;
топливные форсунки.

Замена прокладки головки блока цилиндров автомобиля Волга ГАЗ 31105

Инструменты:

гаечный ключ рожковый 12 мм
гаечный ключ рожковый 13 мм
гаечный ключ рожковый 17 мм
ключ шестигранный 6 мм
ключ шестигранный 12 мм
отвертка плоская средняя

Примечание:

Для замены прокладки нужно снять головку блока цилиндров с ресивером и выпускным коллектором. Если головку блока цилиндров снимают с двигателя, установленного на автомобиле, нужно предварительно слить охлаждающую жидкость.

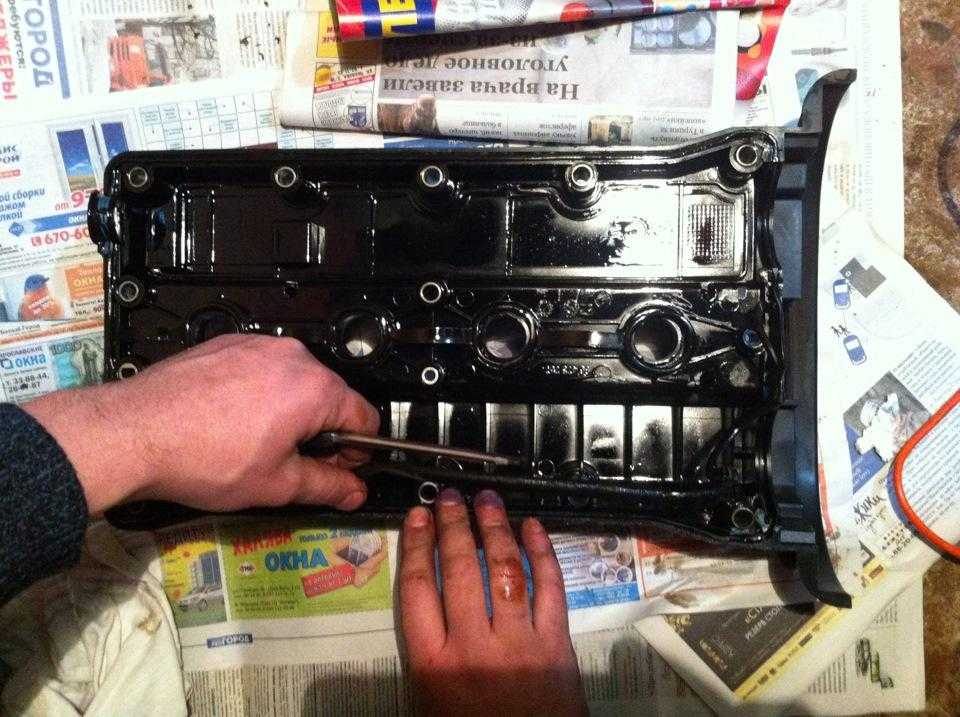

1. Снимите крышку головки блока цилиндров.

2. Снимите генератор.

3. Снимите гидронатяжитель верхней цепи.

4. Снимите распределительные валы.

5. Отверните четыре гайки (одна гайка на фотографии закрыта приемной трубой) крепления приемной трубы к выпускному коллектору.

6. Отверните гайку болта крепления приемной трубы к кронштейну на коробке передач, выньте болт и отведите приемную трубу от выпускного коллектора.

7. Отсоедините колодки жгутов проводов от датчиков массового расхода воздуха.

8. Отсоедините колодки жгутов проводов от датчиков положения дроссельной заслонки.

9. Отсоедините колодки жгутов проводов от датчиков положения коленчатого вала.

10. Отсоедините колодки моторного жгута от форсунок.

11. Отверните переднюю гайку крепления ресивера и снимите со шпильки держатель 1 топливоподводящего шланга и провод 2 «массы» моторного жгута.

12. Отсоедините колодку жгута проводов от регулятора холостого хода.

13. Отверните заднюю гайку крепления ресивера и снимите со шпильки держатель 2 топливоподводящего шланга и второй «массовый» провод 1 моторного жгута.

14. Отведите в сторону моторный жгут.

15. Ослабьте гайку фиксатора троса привода дроссельной заслонки и отсоедините трос от сектора.

16. Ослабьте гайки крепления оболочки троса привода дроссельной заслонки, выньте трос из кронштейна и отведите его в сторону.

17. Ослабьте хомут крепления воздушного патрубка к дроссельному узлу.

18. Ослабьте хомут крепления воздушного патрубка к воздушному фильтру.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Характерные неисправности

Обычными поломками движка ЗМЗ 406 являются:

перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
агрегат троит. Дело в свечах и катушках.

Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
выход из строя мотора. Это уже весомая причина;
коробление устройства;
пробой прокладки.

Похожая статья Установка меток или как выставить зажигание на 406 двигателе

Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

Моменты заряжки и метки

При помощи четырехгранного ключа прокручиваем распределительный вал против часовой стрелки. Натягиваем цепь ГРМ. Коленчатый и промежуточный вал не должны проворачиваться. Метки совпадут с верхней поверхностью ГБЦ. С выпускного распредвала снимаем шестерню и устанавливаем на нее цепь. Дальше ставим ее обратно, слегка проворачивая вал по часовой стрелке. Штифты должны войти в отверстие шестерни. Вращаем вал против часовой стрелки, натягивая цепь ГРМ. Далее устанавливается крышка цепи и помпа. На верхнюю часть крышки следует нанести небольшой слой герметика. При установке старайтесь не повредить передний сальник коленвала. Далее монтируются два гидронатяжителя и шкив коленвала. На последнем необходимо соблюсти момент затяжки – от 104 до 129 Нм.

READ Какие Лампочки H1 Лучше Светят

При этом нужно включить 5 передачу и стояночный тормоз. Удерживайте коленвал, чтобы он не проворачивался. Далее производится затяжка храповика. Последний прокручивается на два оборота. Коленвал устанавливается в положение верхней мертвой точки (касательно первого цилиндра). Далее устанавливают крышку ГБЦ. На нее нужно нанести слой герметика во избежание масляных утечек. Крышка затягивается с моментом порядка 12 Нм. Далее необходимо подсоединить патрубок вентиляции картерных газов к штуцеру на клапанной крышке. Подключаем к катушкам зажигания провода и надеваем их концы на свечи. Заливаем обратно тосол, ставим на место радиатор и запускаем двигатель. Если все было сделано правильно, металлические звуки пропадут, а мощность двигателя вернется к норме. На этом процесс по ремонту газораспределительного механизма завершен. Лучший ГРМ ЗМЗ-406 – это тот, который на цепи. К ременному приводу многие автовладельцы до сих пор относятся скептически. Цепной привод в разы надежнее. Но практика показывает, что он с каждым годом теряет популярность, особенно у зарубежных производителей.

Инструкция по замене

Прежде чем приступать к работе, откройте капот и посмотрите, какие элементы могут помешать демонтажу крышки клапанов с посадочного фланца головки цилиндров. Обычно перед разборкой приходится снимать такие детали:

воздуховод, проложенный от блока дроссельной заслонки до воздушного фильтра;
сам корпус фильтровального элемента;
трос, соединяющий привод дросселя с педалью акселератора;
патрубок вентиляции картера;
жгуты электропроводки.

Уяснив объем демонтажных работ, подберите недостающие ключи и другие инструменты. Перед тем как поменять прокладку клапанной крышки, возьмите ветошь и тщательно протрите все поверхности, куда попало моторное масло. Затем переходите к разборке, действуя в следующем порядке:

Отключите трос педали газа, отсоедините патрубки и разъемы электропроводки, пересекающие двигатель сверху. При необходимости демонтируйте воздушный фильтр с гофрой.
Торцевой головкой с воротком ослабьте и выкрутите все болты (или гайки), прижимающие крышку к фланцу ГБЦ. Порядок раскручивания – произвольный.
Ухватившись руками за масляную горловину и торец детали, аккуратно снимите ее и отложите в сторону, перевернув фланцем кверху, чтобы не вытекала смазка.
Снимите прокладку и удалите ее остатки с посадочной площадки. Уберите масляные потеки ветошью.

Установки прокладки производится в обратном порядке. При нужде обе площадки смазываются герметиком, затем элемент укладывается на ГБЦ и прижимается крышкой. Болты затягиваются с небольшим усилием, чтобы не выдавить новую прокладку. Затяжку выполняйте в 2 приема, стараясь соблюдать простую схему: сначала закручивайте пару средних болтов, потом перемещайтесь к краям ГБЦ. Схема затяжки креплений 16-клапанного мотора изображена на рисунке.

Виды прокладок ГБЦ

Неметаллические прокладки :

Асбестовые. изготовляют из асбеста листового типа, их закрепляют стальными кольцами, которые надевают на края вырезов. Существуют разновидности прокладок. это изделия, которые производят с добавлением графита, асбестовых волокон и резиновой смеси.

Минусы асбестовых прокладок : неустойчивые к высоким температурам, недолговечные. спустя несколько тысяч километров нарушаются уплотнительные свойства и разрушаются волокна, чувствительны к вибрации, токсичные (очень вредные для человеческого организма).

Безасбестовые. у них достаточно высокая цена, но и качество соответственное. Производят их из каучука и синтетических волокон, которые прессуются при высоких температурах.

Плюсы прокладок без асбеста : долговечность двигателя, устойчивость к температурным перепадам (от.60 до 260 градусов), отличная герметичность, экологически безопасные, устойчивы к коррозии, высокие электроизоляционные свойства, низкие ремонтные расходы, устойчивы к высокому давлению (до 25 МПа).

Металлические прокладки. в производстве используют металл (медь или сталь), в процессе использования очень надежны. Места стыков с мотором покрывают специальным “напылением”, которое похоже на резину, именно эта часть является своеобразным уплотнителем.

406 двигатель как поменять прокладку передней крышки двигателя

10bez0 » 13 авг 2014 12:38

Artefact » 13 авг 2014 12:44

10bez0 » 13 авг 2014 13:21

Artefact » 13 авг 2014 13:25

SamGolD » 13 авг 2014 16:41

vlad-chk » 13 авг 2014 21:25

vlad-chk » 13 авг 2014 21:26

илья1987 » 13 авг 2014 21:54

10bez0 » 14 авг 2014 09:17

По маслу взял ХАДО у дилера в Нижнем, и в трансмиссию и в мотор.

Влад, спасибо за расписание всех прокладок, чем отличается 405 от 406? Комплект под клапанную крышку не нашел, видел только отдельные 405 Евро 3 и 4 или под крышку именно 406 надо? Чисто под крышку и обычные — пробка, резинопробка, а где там комплект, скинь ссылку если не сложно. Крышку обязательно переберу, но вот Деталан закончился еще зимой, так отмыть постараюсь. Да и прокладку крышки брать обычную или Евро 3-4? Нашел комплекты HERZOG — немецкий китай на Автоальянсе:406 — http://www.autoopt.ru/catalog/106358-prokladka_zmz_406_kryshki_klapannoj_herzog/406 Евро 3 — http://www.autoopt.ru/catalog/640083-prokladka_zmz_406_kryshki_klapannoj_evro_3_herzog/Но где их у нас то найти? Чисто 406 без Евро шире.

Илья, спасибо за совет, но я ж приверженец каталогов, радиатор оставлю волговский, если все правильно собрать: новый краник протянуть и посадить на резьбовой фиксатор, штуцеры так же на фиксатор, никаких заводских и обжатых шлангов (которые рассыпаются в труху и остается только оплетка), шланги Gates + нормальные хомуты (я буру червячные Norma) и все будет прекрасно работать без соплей, на своей 24-10 в этом убеждался, правда там с сальников текло и я не парился особо.

Artefact » 14 авг 2014 10:01

10bez0 » 14 авг 2014 11:09

Жень, а кто его испытывал то, родной радиатор, мне сейчас важна не столько эффективность, сколько восстановление конструкции без колхоза типа обрезанных шлангов заглушенных болтами. На 24-10 в лютую жару лампа давления у меня помаргивала в пробках на ХХ, открывал радиатор и моргание пропадало, масло Роснефть ПС 10w40, здесь же я систему восстановлю и буду открывать только в дальних поездках что б был лишний контур циркуляции, т.к. в городе мотор себя нормально чувствует, а с ХАДО может и давление подпрыгнет как у меня на 24-10 было, но хотя там я его залил после камазовской минералки. Да и вообще тема не про доработки и повышение эффективности, а просто убрать течи масла — это же реально, а то мы сейчас так договоримся до установки мне JZ

Короче заказал прокладку поддона ЗМЗ-405 Евро-3 (очень интересно написан производитель Elring ЗМЗ), ее кстати с герметиком или на сухую ставить надо?

Влад и совсен не 250 руб, на Б2-470, а тут 420.

Пока на этом остановлюсь в плане покупок, после того как отмою мотор будет видно течет ли что с передней и задней крышки. Кстати заказывал в Детали52.RU кто что про этот магаз скажет? Эх и пилить же мне туда.

Artefact » 14 авг 2014 12:12

10bez0 » 14 авг 2014 12:37

elsukov-71 » 14 авг 2014 17:43

vlad-chk » 14 авг 2014 17:48

vlad-chk » 14 авг 2014 17:50

Hmurii » 14 авг 2014 21:15

10bez0 » 15 авг 2014 08:01

Так, едем дальше, хочу менять сальники коробки, моста и коленвала, какого производителя брать, чтобы все были, а то вчера начал искать VICTOR REINZ так что то вообще все плохо, может где таблица с кодами есть?

Нашел вот что:— Сальник первичного вала КПП ГАЗ 2410, 3302 (5-ти ступ.) (35х48х7)81-24909-10A — Внешняя оболочка резиновая с металлическим кольцом жесткостиSL — Пылеуловительная кромкаRD — Для правого вращенияMVQ — Силиконкаучук

— Сальник к/вала ГАЗ 3302, 3110 дв.406 передний (55х70х8)81-33627-10A — Внешняя оболочка резиновая с металлическим кольцом жесткостиSL — Пылеуловительная кромкаRD — Для правого вращенияMVQ — Силиконкаучук

— Сальник к/вала ГАЗ 3302, 3110 дв.406, ВАЗ 2108 задний (80х100х10)80-51127-20A — Внешняя оболочка резиновая с металлическим кольцом жесткостиSL — Пылеуловительная кромкаLD — Для левого вращенияMVQ — Силиконкаучук

А вот задний сальник коробки (удлиннителя) 38х56х10 — левое вращения и моста 42х75х10 — правое вращение с дебильными размерами нет.

Нашел вот такие, в экзисте числятся, а вот в оригинальном каталогк производителя нет.

— Сальник удлинителя КПП ГАЗ 2410, 3302 (38х56х10)12011453B CortecoС пылезащитным краемАСМ (полиакриловый каучук)Левое кручение

— Сальник редуктора з/м ГАЗ 2410 неразъемный мост (42х75х10)19034620 Corteco

serg6033 » 15 авг 2014 17:21

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Ставим натяжитель.

Ставим верхний успокоитель и еще раз проверяем все метки.

Как заменить прокладку под головкой двигателя на газели двигатель 406

Прокладку головки блока цилиндров заменяют при ее повреждении. Основные признаки повреждения прокладки головки блока: — недостаточная компрессия — ниже 1 МПа (10 кгс/см 2 ) в одном или нескольких цилиндрах; — прорыв газов в систему охлаждения (бурление, вспенивание жидкости в радиаторе, быстрое падение уровня жидкости в расширительном бачке при отсутствии наружных течей); — попадание охлаждающей жидкости в систему смазки (эмульсия на указателе уровня масла, расслоение слитого из картера масла, особенно заметное в прозрачной емкости);

— попадание масла в систему охлаждения (масляная пленка на поверхности жидкости в расширительном бачке).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

1. Отсоединить топливопроводы подачи и слива топлива.

2. Снять аккумуляторную батарею.

4. Отвернуть шесть болтов 1 и снять передний брызговик 2 двигателя.

5. Слить жидкость из системы охлаждения двигателя.

6. Снять катушки зажигания.

7. Отсоединить штекерную колодку датчика фазы от жгута проводов.

8. Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

9. Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

10. Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

11. Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

12. Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

13. Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

14. Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

15. Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы.

2. Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

3. Снять термостат с корпусом.

4. Вывернуть свечи зажигания.

5. Отвернуть болты 1 крепления головки блока. Вынуть болты 1 и шайбы.

6. Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.
