Как установить гидроусилитель руля на газель с 405 двигателем

Какие преимущества дает ГУР на автомобиле Газель

По отзывам автовладельцев, ездить на автомобиле с ГУР значительно удобнее. Ведь с ним можно повернуть колеса от края до края в четыре оборота руля, а с простым редуктором – в семь оборотов. К тому же, это позволяет увернуться в два раза быстрее. Основная функция ГУР – это обеспечение безопасности.

К тому же, он продлит функционирование рулевого кардана, в котором часто меняются крестовины. Но также нельзя злоупотреблять усилителем, потому как при повороте колеса, стоя на сухом асфальте, может лопнуть рама. Другие автовладельцы утверждают, что необходимости в ГУР просто нет. И нужен он только тем, кто ездит на высоких скоростях.

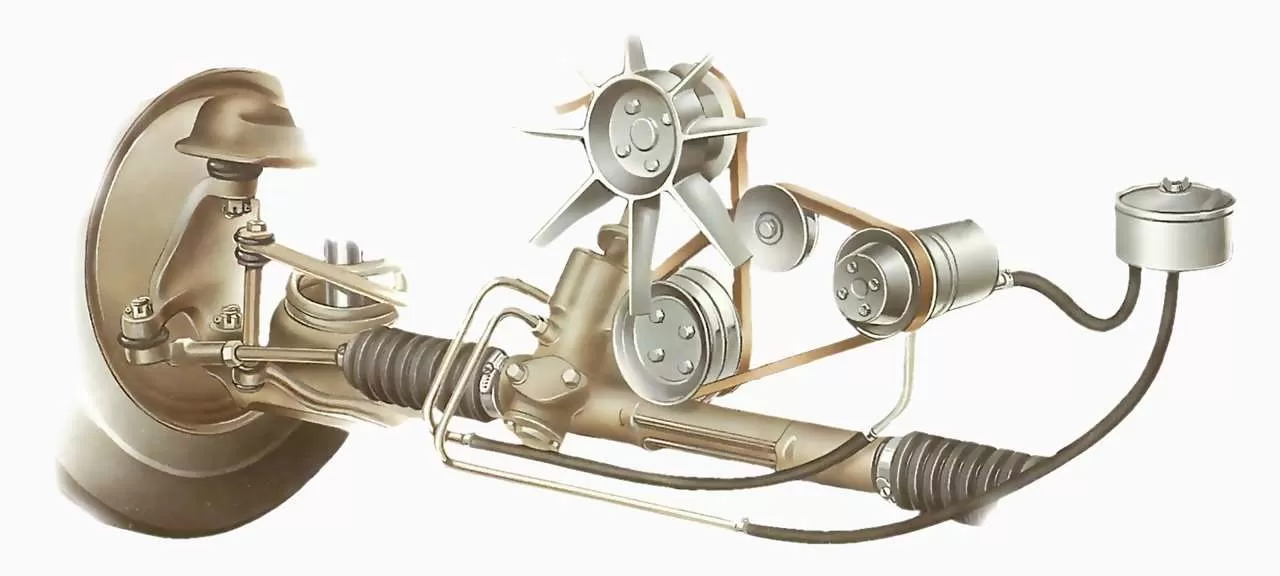

Устройство гидроусилителя руля

Основные компоненты гидроусилителя руля Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

бачок для рабочей жидкости;
масляный насос;
золотниковый распределитель;
гидроцилиндр;
соединительные шланги.

Бачок ГУР

Бачок гидроусилителя В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью о и «Min».

Как устроен гидроусилитель руля?

Стоит отметить, что у каждой модели автомобиля строение может отличаться, однако, общая для всех «основа» все же имеется. Например, это насос, который приводит гидравлическую жидкость в движение и поддерживает оптимальное давление внутри системы. Далее идет распределитель, который, как уже можно понять с названия, распределяет гидравлическую жидкость. Гидроцилиндр, который выполняет функцию посредника, между механизмом рулевого колеса и поршнем, отвечающий за поворот колес. Не стоит забывать и о соединительных шлангах, по которым циркулирует гидравлическая жидкость.

После того, как была обнаружена какая-то неисправность или поломка, рекомендуется сразу же провести ремонт, ведь в дальнейшем ситуация может лишь усугубиться.

Даже в отечественных автомобилях, для ремонта или замены нужно снимать мотор и некоторые элементы ходовой части автомобиля. Что уже тогда говорить об иномарках, конструкция которых намного сложнее поэтому иногда, лучше обратиться к специалистам.

Обычно, минимальная стоимость замены составляет 30 $, но цена может колебаться, в зависимости от модели автомобиля.

В следующем пункте статьи мы подробно обсудим замену насоса, так как именно с ним зачастую и возникают проблемы.

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива;
Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

Большая стоимость;
Сложность установления;
Существенные перемены рулевой системы транспортного средства;
Нуждается в регулярном обслуживании.

Как устроен гидроусилитель руля для автомобилей марки Газель?

Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

Поставьте авто на домкрат или смотровую яму;
Вывесьте передние автомобильные колеса;
Отсоедините возвратный шланг;
Слейте из бака гидроусилителя руля жидкость;
Снимите и промойте бак, в котором находится рабочая жидкость;
Установите бак, но не прикрепляйте возвратный шланг;
Запустите двигатель и выкрутите руль до упора на холостом ходу;
Полностью слейте жидкость из системы;
Заглушите двигатель;
Залейте в бак подходящую жидкость;
Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
Подсоедините возвратный шланг к баку;
Долейте жидкость до необходимого уровня;
Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
Установите подходящий уровень жидкости в усилителе;
По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
Замена жидкости завершена, осталось только собрать все в обратном порядке.

Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

В – ребро на верхней крышке;
С – риска на торце винта;

картер;
винт с шариковой гайкой;
вал-сектор;
пробка заливного отверстия;
регулировочные прокладки;
гайка;
болт;
вилка;
крышка;
клин;
уплотнитель рулевого вала;
карданный вал;
уплотнительное кольцо;
стопорное кольцо;
наружное кольцо подшипника вала-сектора;
уплотнитель вала-сектора;
крышка;
сошка;
боковая крышка;
пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

вилка карданного вала;
клин;
гайки;
упорная шайба;
верхний кожух;
выключатель зажигания;
нижний кожух;
гайки;
рулевое колесо;
болт;
рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Порядок регулировки рулевого редуктора автомобиля Газель

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
Требуется значительное усилие при повороте руля.
Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
Механизм поворота.
Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

Распустить крепления передних колес
Вывесить передний мост, подставить опору.
Выбить тяги.
Снять редуктор вместе с сошкой.

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

Проверка наконечников тяг.
Регулировка развала-схождения.
Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

нужен ключ на «12», а также головки на «14» и «24»;
потребуется съемник для стопорных колец;
заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
для откачивания масла из бачка нужен большой шприц и емкость;
очистить верстак и покрыть его чистым картоном для разборки насоса;
подготовить мелкую наждачную бумагу и ветошь для протирки.

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
С помощью съемника убрать стопорное кольцо подшипника.
Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

Снять пластину и все детали находящиеся под ней.
Выбить вал, осторожно постукивая при этом отверткой.

Выпрессовать подшипник с вала насоса.

Поменять негодный подшипник на заранее подготовленный.

Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Автомобилисты знают, сколько нервов тратится, когда проявляются проблемы с гидроусилителем руля. Руль ведет себя странно и поворачивается гораздо сложнее на холостых или малых оборотах. Слышен свистящий звук, который издает подшипник насоса. Протекание рабочей жидкости на двигатель или на дорогу в месте расположения агрегата. Вращение рулевого вала сопровождается посторонними звуками.

Эти неудобства могут повлиять не только на нервное здоровье водителя, но и на безопасность езды. Что делать, если проявились симптомы неисправности насоса? Как провести замену этой детали ГУР? Можно ли и как провести ремонтные работы самостоятельно? Обо всём подробнее расскажем ниже.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Сегодня особое внимание мы обратим на усилители руля, предназначающиеся для установления на авто марки Газель. В сегодняшней статье мы более подробно рассмотрим ремонт гидроусилителя руля Газель

Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

Что собой представляет гидроусилитель?
Как устроен гидроусилитель руля?
В чем заключается ремонт гидроусилителя?
Как правильно заменить жидкость гидроусилителя на автомобиле марки Газель?
Как правильно проводится ремонт насоса рулевого гидроусилителя на машине Газель?

Можно ли смешивать?

Смешение масел допустимо, однако делать это нужно с большой осторожностью. Главное — руководствоваться рекомендациями производителя, которые часто на упаковке указывают, с какими марками и классами возможно производить смешение. Не рекомендуется самостоятельно принимать решение о смешивании, например, синтетики с минералкой, если производитель не дает подобных рекомендаций

Однако, в дороге случается всякое, иногда приходится заливать то, что получилось найти здесь и сейчас. В данном случае при первой возможности рекомендуется полностью слить смешанные жидкости, заменив одной, применяемой для данной гидравлической системы

Не рекомендуется самостоятельно принимать решение о смешивании, например, синтетики с минералкой, если производитель не дает подобных рекомендаций. Однако, в дороге случается всякое, иногда приходится заливать то, что получилось найти здесь и сейчас. В данном случае при первой возможности рекомендуется полностью слить смешанные жидкости, заменив одной, применяемой для данной гидравлической системы.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.
