Умз 4216 ремень генератора схема

Замена и регулировка натяжения ремней привода агрегатов с двигателем ЗМЗ-402

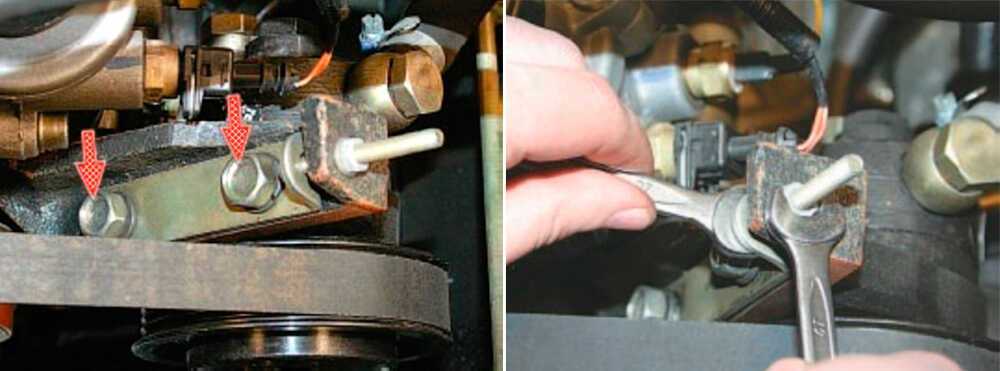

Головкой «на 13» ослабляем гайку верхнего крепления кронштейна натяжного шкива (шланги системы охлаждения для наглядности сняты).

Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного шкива, придерживая болт ключом «на 12»

Подводим кронштейн натяжного шкива к блоку и снимаем ремень со шкивов

Проведя ремень между крыльчаткой вентилятора и радиатором, снимаем его

Ослабляем верхнее и нижнее крепления генератора.

Подводим генератор к блоку цилиндров.

Снимаем ремень со шкивов, продевая его через крыльчатку вентилятора, аналогично снятию ремня привода вентилятора.

Надеваем новые ремни на шкивы.

Натягиваем ремень привода вентилятора, отодвигая натяжной шкив от блока цилиндров, и затягиваем верхнее и нижнее крепления натяжного шкива.

Ремень привода генератора натягиваем аналогично, отодвигая генератор от блока цилиндров, после чего затягиваем верхнее и нижнее крепления генератора.

Проверяем регулировку натяжения ремней, прикладывая усилие 4 кгс к серединам верхних ветвей.

Прогиб ремня привода генератора должен быть 8–10 мм, а привода вентилятора – 7–9 мм.

При необходимости повторяем регулировку.

Газель 406 двигатель замена ремня грм

Ослабить затяжку болта 1 на два–три оборота Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его

Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.

При наличии загрязнений или повреждений шкивы очистить или заменить.

Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.

1. Надеть ремень на шкив коленвала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. После этого надеть ремень на натяжной ролик.

После установки ремня отрегулировать его натяжение.

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется перемещением натяжного ролика.

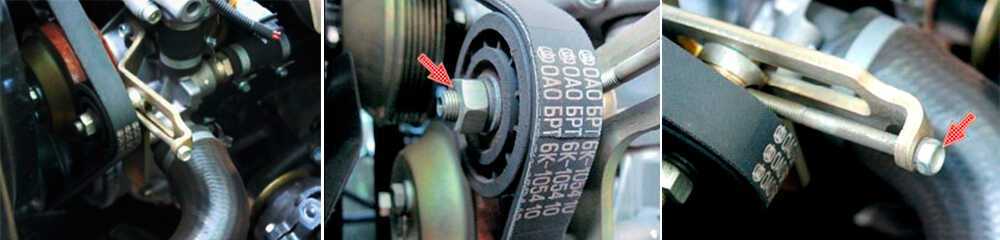

1. Ослабить затяжку болта 1.

Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверить прогиб ремня.

Подробно в картинках:

Замена и регулировка натяжения ремней привода агрегатов с двигателем ЗМЗ-402

Рекомендуем заменить оба ремня привода агрегатов при выходе из строя хотя бы одного из них.

1. Головкой «на 13» ослабляем гайку верхнего крепления кронштейна натяжного шкива (шланги системы охлаждения для наглядности сняты).

2. Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного шкива, придерживая болт ключом «на 12»

3. Подводим кронштейн натяжного шкива к блоку и снимаем ремень со шкивов

4. Проведя ремень между крыльчаткой вентилятора и радиатором, снимаем его

Ослабляем верхнее и нижнее крепления генератора

Подводим генератор к блоку цилиндров.

Надеваем новые ремни на шкивы.

Проверяем регулировку натяжения ремней, прикладывая усилие 4 кгс к серединам верхних ветвей.

Прогиб ремня привода генератора должен быть 8–10 мм, а привода вентилятора – 7–9 мм.

При необходимости повторяем регулировку.

Как проверить работает ли генератор в машине?

Осуществляется в следующем порядке:

1) Проверка предохранителя. Если он не исправен, его заменяют.

2) Если предохранитель исправен, осматривают корпус, его целостность и расположение. Надо проверить вращение ротора, целостность и натяжение ремня, не повреждены ли соединения проводов.

3) Проверяют контактные кольца и щетки. Во время работы щетки изнашиваются, их иногда может клинить. Токосъемных колец со временем загрязняются, их канавки забиваются графитовой пылью.

4) Проверяют подшипники и статор. Об износе подшипников говорит вой или свист во время работы генератора.

5) Производят диагностику ротора: проверяют обмотки возбуждения на обрывы и замыкания. Мультиметр надо переключить для измерения сопротивления и подключить к контактным кольцам генератора. Если измеряемое сопротивление ниже 1,8 ÷5 Ом, в витках есть короткое замыкание. Если оно выше этого интервала, есть обрыв обмотки.

Как поменять ремень грм на газель 405 двигатель

Наши клиенты часто обращаются с заявками на сервисное обслуживание при неисправности ремня генератора. Подобная проблема диагностируется постоянно, поэтому специалисты знают, как устранить ее быстро и корректно. Постоянный обрыв ремня на Газели с 405 двигателем – это не простая случайность. Вполне возможно, что в механизме автомобиля присутствует поломка, влияющая на цельность изделия и правильное функционирование деталей.

Мастера автосервиса «Альфа-Авто» оценивают ресурс использования ремня в 150-200 тысяч км пробега. Этот показатель может варьироваться в зависимости от качества ухода за транспортным средством и манеры вождения его владельца. Диагностика, осуществляемая при сервисном обслуживании, позволяет оценить степень сохранности комплектующих и причины возможных неисправностей смежных узлов.

Существует несколько причин повреждения ремня генератора:

Будьте уверены в качестве комплектующих, которые предоставляет для установки сервисный . Мы применяем проверенные аналоговые или оригинальные комплектующие для обслуживания автомобилей марки Газель. Подбирая запчасти, мы учитываем рекомендации производителей, опыт работы с автомобилями этой марки, а также статистику ресурса эксплуатации тех или иных деталей.

Замену ремня генератора Газели с 405 двигателем можно осуществить самостоятельно, но лучше предоставить эту работу специалисту сервисного центра. Это сэкономит ваше время и исключит некорректные действия в процессе. Монтаж осуществляется в следующей последовательности:

В ходе работ мастер может демонтировать ремни вентилятора и водяного насоса для диагностики или замены на новые элементы. Работа проводится быстро и не осложняется специфичными дополнительными процедурами. После демонтажа специалист устанавливает комплектующие на привычные места, фиксирует переднюю панель и решетку радиатора.

Мастера автомастерской «Альфа-Авто» предоставляют услугу замены ремня генератора в короткие сроки. Вы можете записаться на диагностику на удобное время. На все проводимые процедуры специалисты предоставляют гарантию качества.

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.

Периодичность замены

Вечных ремней не существует. Можно даже допустить, что и задача создать такой ремень никогда не ставилась, в отличие от вечного двигателя. Но шутки шутками, а за целостностью ремня нужно следить, и первым признаком, что он перестаёт выполнять свои функции надлежащим образом, является появление характерного свиста из подкапотного пространства. У каждой модели автомобиля своя периодичность проверки и замены приводных ремней.

УАЗ с двигателем ЗМЗ-409

Для УАЗ «Буханка» – это ТО-6, то есть через 60 тысяч км пробега. Но на практике этот срок зависит от многих трудно учитываемых факторов и, прежде всего, условий эксплуатации транспортного средства. Поскольку «Буханка» считается грузовым автомобилем, лёгкими эти условия не назовёшь, поэтому и проверять, и менять ремень генератора УАЗ «Буханка» с двигателем 409 приходится чаще.

Сам материал, из которого изготавливаются поликлиновые ремни, растягивается мало, но зато изнашиваются его клинья, что приводит к увеличению внутренней длины окружности ремня, за счёт чего он и начинает провисать. Кроме того, резина со временем затвердевает и начинает крошиться, на ремне появляются трещины и даже порывы. Поскольку материал, из которого изготавливаются ремни, не обрабатывают специальными составами, воздействие технических жидкостей (моторное масло, бензин, антифриз) тоже вносит свою лепту в преждевременный износ изделия, уменьшая его прочностные характеристики. Также негативно воздействуют на резину мороз, приводя к её отвердению, и грязь, которая разрушает внутреннюю сторону ремня.

Замена ремня гидроусилителя газель

Газель до 2009 года. Причина ошибки P0134

P0134 – Ошибка датчика кислорода: Нет сигнала

Код P0134 обозначает, что блок управления двигателем не получает сигнал от датчика кислорода. Обычно это происходит через некоторые время, когда компьютер обнаруживает что при определенных условиях (температура двигателя, обороты в минуту и т.д.) данные, поступаемые с датчика кислорода, не изменяются.

Причины ошибки (кода) P0134 :

—Неисправность электрической цепи нагревателя датчика кислорода -Ослабление или повреждение электрических проводов, относящихся к датчику кислорода -Коррозия разъема датчика кислорода -Износ или повреждение вакуумных шлангов -Неисправность модуля управления АКПП (PCM)

Симптомы ошибки P0134

-Загорание индикатора Check Engine на приборной панели автомобиля (при этом двигатель может заглохнуть) -Неустойчивая работа двигателя на холостом ходу -Появление неприятного запаха и/или черного дамы из выхлопной трубы -В редких случаях, отсутствие каких-либо явных симптомов, кроме загорания индикатора Check Engine

Диагностика при возникновении ошибки (кода) P0134 :

Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок, чтобы определить, когда и при каких обстоятельствах появилась ошибка P0134. Затем очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля.

Для того чтобы выяснить, появляется ли код P0134 снова, автомобиль должен достичь нормальной рабочей температуры. Если код ошибки появится снова, нужно проверить электрические провода и разъем датчика кислорода на предмет коррозии и наличия повреждений. Также понаблюдать за показаниями датчика кислорода в режиме реального времени, используя сканер. Это поможет выяснить, работает ли датчик надлежащим образом.

Пи необходимости механик заменит неисправный датчик кислорода. Следует отметить, что в редких случаях проблема может заключаться в неисправности модуля управления АКПП (PCM).

Ремонт при возникновении ошибки (кода) P0134 :

-Проверка наличия кода ошибки с помощью сканера, очистка кода с памяти компьютера и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код ошибки P0134 снова, а также загорается ли индикатор Check Engine -Ремонт или замена электрических проводов или разъема датчика кислорода -Замена неисправного датчика кислорода -Проверка и при необходимости ремонт или замена выхлопной трубы или предохранителя нагревателя датчика кислорода

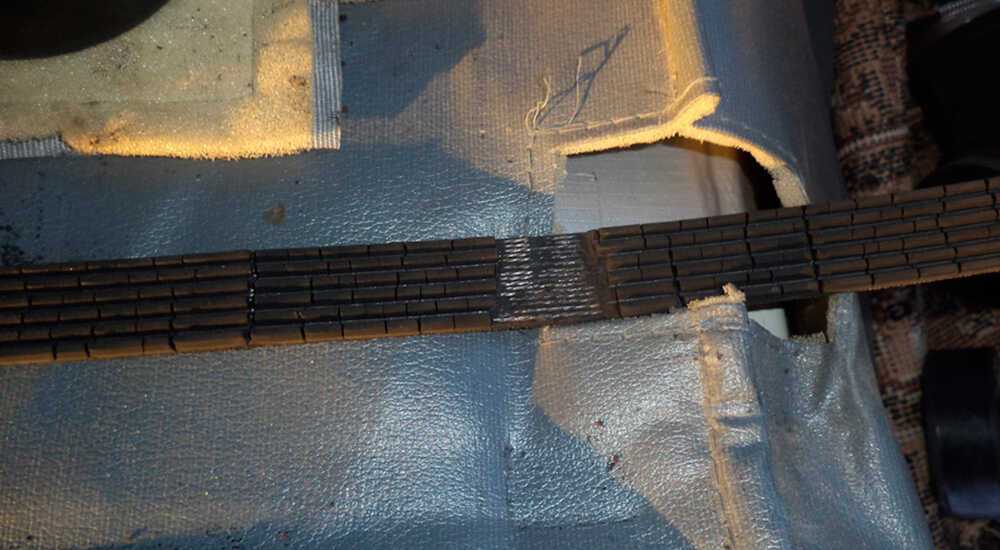

На прошлой неделе, во время регулировки клапанов я заметил, что ремень ГУР начал лопаться.Заменить его в тот момент было не чем, оставил так.

Надо сказать, что на УМЗ ручьи шкивов сделаны под ремни шириной 13мм.и ремни на генератор и вентилятор ставят 13мм импортные.А на ГАЗе ставят ремень ГУРа шириной 10мм, видимо самый дешёвый отечественного производства.

Я хотел поставить ремень шириной 13мм.На следующий день заехал в запчасти купил ремень, но подходящей ширины не нашлось в наличии.Пришлось взять Dayco 10Х750 за 200р

Ради интереса решил посмотреть ремни в Экзисте и к моему удивлению нашел их нужной ширины и по очень даже приемлемым ценам.

UAZ 31512 Рожденный заново › Logbook › Установка умз-4216. Часть 1

Исходные данные УАЗ в кузове 514, с двигателем 4178, коробкой 4-х ступкой и рессорной подвеской. Имплантант — двигатель умз-4216 Е3 — инжекторная версия 421-го двигателя, адаптированная для Газели.

Почему не 4213? Банально, этот двигатель с новой машины обошелся за полцены, к тому же с проводкой и ЭБУ. Так что большое количество переделок себя оправдывает.

Для начала пришлось провести некоторые подготовительные работы с двигателем до его установки.

Начали с системы охлаждения. Была удалена электромуфта вентилятора охлаждения, т.к. у уаза дефлектор на радиаторе находится намного выше. Крутить крыльчатку будет, как и прежде, шкив помпы. Соответственно, с крышки ГРМ был убран натяжитель ремня вентилятора.

Еще один момент, на газели оба патрубка радиатора смотрят влево по ходу движения. Пришлось поменять крышку термостата, чтобы патрубок из нее выходил на правую сторону.

За ненадобностью с коленвала скинули дополнительный двухручьевый шкив (вентилятор и гур), на его месте будет уазовский шкив привода гура.

Далее с двигателя были сняты кронштейны, которыми он опирается на раму. На замену им пойдут родные лапки от 417-го.

Так же удален насос ГУРа, т.к. он располагается на уровне кронштейнов двигателя. В нашей версии он будет по-уазовскому висеть на ГБЦ.

Параллельно шла работа над подготовкой самого уазика. Правый бак был заменен на хантеровский, под погружной бензонасос. Бак к тому же имеет штуцер адсорбера. У меня такого девайса не будет, зато через него будут сообщаться между собой левый и правый баки.

Сам бензонасос был взят от Волги с двигателем крайслер. Его пришлось слегка доработать. Во-первых, развернуть поплавок на 180 градусов, чтобы он не упирался в переборку внутри бака. Во-вторых, слегка уменьшить его высоту путем укорачивания двух направляющих, соединяющих верхнюю и нижнюю части насоса. На направляющих пришлось пересверлить отверстия для ограничивающих сжатие шплинтов.

Из коробки он выглядит так

Следующим важным вопросом была состыковка с КПП. Картеры сцепления двигателей 4216 и 4123 несколько отличаются. Обошлись малой кровью — перенесли нижние шпильки, и коробка вошла на свое место.

Маховики на двигателях так же различаются. Корзина сцепления (лепестковый Luk) от уаза не подходит — на новом двигателе она меньше и имеет другой крепеж. То же самое и с ведомым диском сцепления — он меньше по размеру и имеет более мелкие шлицы под первичный вал КПП.

Пока из положения вышли по такой схеме: — РЦС УАЗ (временно, будем ставить самоподвод) — Выжимной УАЗ (временно, не тот диаметр в месте контакта с лепестками) — Вилка сцепления Газель (временно, т.к. пришлось проточить болгаркой до диаметра уазовского выжимного) — Диск сцепления УАЗ (3160 переходного образца?) размерами как газелевский, но крупный шлиц (ах да, временно, т.к. буду менять первичный вал в КПП на тонкий)

Пока все. Продолжение в следующей части

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
Chrysler – поликлинового типа, 1750 мм;
Cummins 2.8 – многоручейкового типа, 1226 мм.

пропадает зарядка;
слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
появляется очень неприятный свист ремня.

Установка УМЗ-4216 продолжение … — УАЗ 3962, 2.9 л., 1998 года на DRIVE2

Начну с того, чтобы было сделано ещё до начала установки мотора на авто.1. В головке не было отверстия под штуцер для ОЖ на печки. Сверлом на 19,5 сверлим отверстие и нарезаем резьбу 1/2′.

2. Прослерлил 2 новых отверстия под КПП, нарезал в них резьбу и 1 отверстие под шток вилки сцепления.Есть чертеж колокола с разметкой отверстий, но мне не хотелось отклучивать колокол, а наносить отверстия на вертикальную плоскость не удобно, поэтому я взял уазовский колокол, обратной стороной прикрутил его на верхние точки крепления, наметил нижние точки, путем вкручивания болтов болтов.

Под вилку отверстие сверлил по чертежу. Тут миллиметр туда-сюда не страшен.

Отверстия под КПП и шток вилки сцепления

3. Установил сливной кран с блока, т.к. на новом моторе стояла заглушка.

4. Выкинул муфту включения вентелятора, вытачили мне новую ось под ролик от 406 мотора. Вместо ремня длинною 1370 установил 1350. Конструктив поликлина на этом моторе мне не очень нравится, но решил оставить практически заводской вариант, выкладываю для сравнения фотку поликлина, что когда то делал я для своего мотора.

Поликлин моего старого мотора

Поликлин в процессе изготовления

5. Сделал проставку для выноса насаса ГУР. На новом моторе вначале идет поликлиновой шкив, зател клиновой. Ремень 1150 оказался коротким, подошел 1220.

6. Приверил 2 удлиненные гайки на клапанную крышку для крепления расширительного бочка ОЖ

7. Заменил корпус термостата на корпус от умз-4213.

Цена вопроса: 1 000 ₽ Пробег: 17040 км

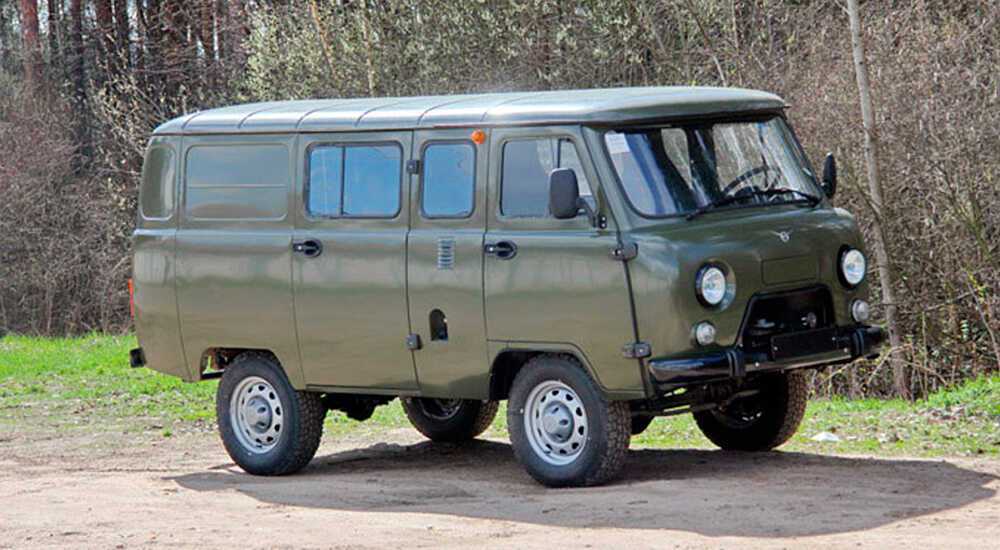

Проверка, натяжение ремня УАЗ «Буханка»

Согласно регламенту, проверка состояния и натяжения ремня генератора УАЗ 452 и его многочисленных модификаций должна проводиться при каждом техническом обслуживании.

Признаками, указывающими на необходимость замены ремня, являются:

наличие на поверхности изделия трещин, сквозных отверстий, порезов, отслоений ткани от резины, критичный износ зубьев;
наличие следов моторного масла.

Чтобы обнаружить подобные дефекты, производят визуальный осмотр ремня без его снятия.

При наличии масляных потёков на поверхности ремня перед его заменой следует выяснить причину подтекания моторного масла и устранить её. Чаще всего к такому результату приводит износ сальников коленвала.

Рассмотрим, как осуществляется натяжение ремня генератора «Буханки» для карбюраторных двигателей (ЗМЗ 402, УМЗ 421, УМЗ 417):

ослабляем болт крепления ролика ременного натяжителя;
вращаем на пару оборотов регулировочный болт, осуществляя натяжку ремня до требуемого значения;
правильным считается состояние, при котором, воздействуя на ремень между помпой и генератором с силой 8 кгс (около 80 Н), добиваемся его прогиба в пределах 12-15 мм. Если под рукой нет динамометра, можно заменить его пружинными весами старого образца типа безмен, оттягивая ремень крючком;
как только нужное натяжение создано, затягиваем болт крепления ролика натяжителя.

Та же операция с приводным ремнём ГУР и по совместительству вентилятора (у них разные шкивы) осуществляется посредством изменения положения насоса ГУР.

Для этого нужно ослабить болт, которым насос гидроусилителя крепится к кронштейну, а затем подтянуть регулировочный болт, сдвигающий насос ГУР в сторону кронштейна и осуществляющий его натяжку.

Для ремня привода гидроусилителя нормальным считается прогиб в диапазоне 10-15 мм. Приложенная сила воздействия (между валом насоса ГУР и шкивом привода вентилятора) – как в предыдущем случае, 80 Н.

Добившись нужного натяжения, затягиваем болт крепления насоса.

Отметим, что на многих модификациях УАЗ 452 рулевой гидроусилитель отсутствует, так что там нужно проверять только один приводной ремень.

Но поскольку ремень тот же, вместо шкива насоса установлен дополнительный ролик, в функции которого входит обеспечение натяжки ремня и правильного расположения ремня с охватом остальных шкивов. Здесь для регулировки натяжения приводного ремня нужно ослабить гайку этого ролика и затем приступить к вращению натяжного болта.

Если на «Буханке» установлен двигатель ЗМЗ-409, соответствующий третьему экостандарту, там установлен автоматический натяжитель ремня. Поэтому на таких модификациях проверка натяжения ремней не производится, нужно только проверять состояние автоматического натяжителя при снятом ремне. Если механизм неисправен, его меняют на новый.

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92.
ЗМЗ-4021.10, потребляющий топливо А-76.
ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное.

В процессе эксплуатации двигателей 402.10 часто старались использовать более дешёвое топливо. Для этого силами автовладельцев двигатель переделывался под бензин с меньшим октановым числом. Что касается флагмана 402 линейки – ЗМЗ-4022.10, есть мнения, что идея форкамерно-факельного зажигания была взята у японских коллег фирмы Honda.

С 1996 года появился младший и более современный собрат 402 – ЗМЗ-406. Какое-то время обе линейки устанавливались на автомобили горьковского автозавода. Сейчас двигатель 402 можно встретить только в запчастях.

Источник

Подготовка к замене и необходимые инструменты

Список необходимых инструментов для замены приводного ремня в Газели Камминз:

Ветошь.
Новый передаточный элемент генератора.
Новые ролики.
Головка на 13.
Ключ на 14.
Фонарь.

Перед заменой приводного элемента подготавливается необходимый инструментарий и приготавливается транспортное средство. В обязательном порядке следует выключить зажигание автомобиля и дать ему некоторое время для того чтобы остыть.

В первую очередь необходимо провести тщательный осмотр приводного ремня автомобиля, в том числе на наличие механических повреждений или трещин. В случае, если аксессуар целый, то вполне вероятно что его замена не требуется, и всего лишь необходимо провести правильное натяжение элемента.

При плохом натяжении ремня происходит частичный износ системы радиатора, из-за недостаточного обдува, что в дальнейшем грозит поломкой транспортного средства. Для того чтобы проверить натяжитель следует оттянуть некоторый участок данного аксессуара и измерить величину. В указанном автомобиле натяжение должно быть не более 10 мм согласно техническому руководству пользователя. Для того чтобы ослабить или усилить натяжение необходимо прокрутить соответствующие ролики системы, расположенные по бокам.

Процесс смены приводного ремня

Замена ремня на Газели Некст дизель происходит согласно техническому руководству пользователя и следующей пошаговой инструкции:

При помощи головки на 13 ослабить верхний болт крепления вискомуфты.
При помощи ключа на 14 ослабить нижний болт крепления системы.
Снятие старого ремня со специальных шкивов.
Установка и закрепление нового элемента системы.
Натяжение приводного ремня с помощью специальных роликов до указанной величины.
Проверка степени натяжения.

Многие автовладельцы задаются вопросом о том, как часто требуется менять приводной элемент генератора в автомобиле. Для этого необходимо знать пробег транспортного средства. Владельцу стоит учитывать, что чем труднее условия эксплуатации транспортного средства, тем чаще должна происходить замена приводного ремня.

В среднем замена необходима при достижении пробега в 60 тысяч километров или раз в два года. Однако настоятельно рекомендуется следить за состоянием автомобиля и периодически осуществлять проверку системы генератора на наличие повреждений и изношенных деталей.

В случае, если из системы генератора или вентилятора доносятся посторонние звуки необходимо незамедлительно произвести замену приводного аксессуара самостоятельно или обратиться в сервисный центр для проведения соответствующих работ.

В качестве рекомендации, также опытные специалисты советуют обязательно сравнить старый и новый приводной ремень перед заменой. Это позволит избежать несоответствия частей генератора, в том числе и ремня.
