Газ-3110 «волга»: замена передней шкворневой подвески на шаровую от газ-31105

Заменяем резиновые втулки

Тисками, через оправку выдавливаем из резиновой втулки распорную втулку.

Затем из рычага таким же образом выдавливаем резиновую втулку.

Смачиваем новую втулку бензином или жидкостью WD-40 и тупой плоской отверткой заправляем ее край в отверстие рычага. Надавив рукой, окончательно запрессовываем резиновую втулку в рычаг.

Так же запрессовываем распорную втулку

Это легче сделать, вставив в отверстие перед распорной втулкой стальной шарик чуть большего диаметра

Далее монтажные работы проводить в последовательности, обратной разборке.

Следует иметь в виду, что окончательную затяжку резьбовых соединений крепления рычага проводят только на подвеске, находящейся в нагруженном состоянии.

— пальцы рычагов — 180—200 Нм (18,0—20,0 кг/см),

— гайка пальцев — 120—200 Нм (12,0—20,0 кг/см). Замену резиновой втулки другого рычага с той же стороны подвески проводят аналогично после установки предыдущего рычага на место. Проверить установку углов передних колес. (Регулировка схождения и развала на Волге.)

Сухой остаток

На выходе получаем износостойкую резьбу того же диаметра с прочной посадкой, устойчивую к коррозии и температурным воздействиям, при этом нагрузка на витки распределяется более равномерно за счёт особенностей конструкции и профиля вставки. Читайте подробный обзор технологий от производителя: внизу на странице есть вся необходимая техническая документация, либо просто пролистайте брошюру (доступна на сайте производителя), где очень компактно рассмотрены все аспекты вставок.

Затраты времени и расходных материалов на восстановление резьбы доступны в разделе «Услуги».

Для каких машин подходит?

Dodge Caliber
Dodge Avenger
Dodge Journey
Fiat Freemont

Jeep Compass
Jeep Liberty
Jeep Patriot
Chrysler Sebring

Ремонт резьбовых соединений при помощи наборов от Helicoil

Восстановить поврежденную резьбу можно по различным технологиям, большинство из которых предусматривает необходимость рассверливания отверстия под больший размер. Но если сорвана резьба свечного отверстия на двигателе автомобиля или на ступице под болт колеса, то в данном случае рассверлить ничего не получится.

Что делать в случае со свечным отверстием? Можно увеличить наружный диаметр резьбы и затем вставить втулку с уже готовой наружной и внутренней резьбой. Во втором же варианте применение втулки приведет к нарушению баланса деталей, которые вращаются.

Компания Helicoil разработала специальные ремонтные вставки в разных вариантах исполнения и комплектациях для максимально быстрого ремонта сорванных или изношенных резьб. Данные наборы широко применяются практически во всех сферах, включая промышленное производство. На крупных предприятиях эти вставки позволяют исправить бракованное изделие по причине дефектов резьбы.

Вставка изготовлена из формованного профиля ромбовидного сечения. В результате получается откалиброванная резьба для двустороннего использования. Точность соответствует классу 6H.

Снятие и установка наконечника рулевой тяги на автомобиле Волга ГАЗ 31105

Инструменты:

гаечный ключ рожковый 12 мм
гаечный ключ рожковый 13 мм
гаечный ключ накидной прямой 19 мм
молоток малый
штангенциркуль

Детали и расходники:

аэрозольная смазка типа WD-40
консистентная смазка Литол

Примечания:

Наконечник рулевой тяги с автомобиля ГАЗ 31105 можно снять, не демонтируя боковую тягу.

1. Снимаем с автомобиля ГАЗ 31105 переднее колесо и очищаем резьбовые соединения боковой тяги рулевой трапеции, обрабатываем их проникающей жидкостью WD-40 или керосином.

2. Ключом «на 13» ослабляем затяжку гаек двух болтов (стягивающих хомуты крепления регулировочной трубки), удерживая болты от вращения ключом «на 12».

3. Чтобы легко можно было вывернуть наконечник рулевой тяги отверткой разжимаем хомуты.

Как правильно заменить рессоры на 3110

Как правильно заменить рессоры на 3110?

duly July 11, 2016 12:34

снимаешь старые. ставишь новые.

wagner079 July 11, 2016 15:02

duly, а амортизаторы низ к площадки на рессорах крепиться их тоже откручивать?

duly July 11, 2016 15:06

wagner079 July 11, 2016 15:08

duly, понятно спасибо а лучше менять по одной или две открутить сразу?

duly July 11, 2016 15:16

wagner079, не знаю,не менял.

night July 11, 2016 16:49

По одной если на яме на подьемнике можно сразу две только стойки ставь под мост с двух сторон

wagner079 July 11, 2016 16:58

chloroplatinate199103 July 12, 2016 20:18

wagner079, меняй по одной,откручиваешь амортизатор от чашки дамкратишь машину пока колесо чутка не оторветься от земли откручиваешь стремянки 4 гайки снимаешь чашку приопускаешь машину можно под колесо башмаки поставить что б мост не ушел,все рессора приопустилась и отошла от моста дальше откручиваешь передний палец выбиваешь бывает геморойно прикипает если давно не снимали но молоток в помощ,дальше задние серьги откручиваешь и все рессора снята.как раз щас на работе меняю листик подкоренной добавляю для большей жесткости крашу новые пластиковые вставки все графиткой промазываеться

wagner079 July 12, 2016 20:24

chloroplatinate199103, спасибо большое понятно хочу 6 листовые с 29 поставить а то стоят 5 листовые 3 человека в машине очень низкая жопа. а на 6 листовым мы полный багажник кирпичей возили такого просада не было

chloroplatinate199103 July 12, 2016 20:25

wagner079, ну на той что я делаю 6 листовые но они что то просевшие вот еще подкореной добавляю на 3-4 см поднялась

wagner079 July 12, 2016 20:27

chloroplatinate199103, понятно подкореной это самый верхний который или как? и отдельно лист брал в магазине или как?

chloroplatinate199103 July 12, 2016 20:28

wagner079, нет самый верхний с ушами это коренной,а подкоренной под ним

chloroplatinate199103 July 12, 2016 20:28

wagner079, нет не покупал запасы

wagner079 July 12, 2016 20:31

chloroplatinate199103, спасибо большое

jug198908 July 12, 2016 21:14

wagner079, только учти что на неровностях с 6 листами на пустой жопа прыгать будет.

wagner079 July 12, 2016 21:21

jug198908, само сабой у меня запаска в багажнике и ключей кг 15 с мелачевкой

Волга ГАЗ 3110, 310221 передняя подвеска устройство ремонт

Передняя подвеска независимая, шкворневая, пружинная на двойных поперечных рычагах c телескопическими амортизаторами.

Высокую жесткость подвески обеспечивает стальная кованая балка, на которой устанавливаются чacти подвески. Дополнительную надежность креплению балки придает растяжка. Одним концом она вворачивается в тело балки, а другим, прикрепляется к кронштейну поперечины передних лонжеронов.

К верхней части балки двумя болтами прикрепляется ось верхних рычагов. Между осью и балкой располагаются 2 подборки регулировочных прокладок для корректировки угла наклона шкворня и развала передних колес.

2 верхних стальных кованых рычага соединяются между собой опорой буфера хода отдачи. С одного конца в отверстия рычагов запрессовываются резинометаллические шарниры, с другого сделаны отверстия под палец стойки.

Нижние рычаги также стальные, кованые, скреплены чашкой пружины и также имеют запрессованные резинометаллические шарниры и отверстия под нижний палец стойки.

Осью нижнего рычага служат пальцы, ввернутые в балку.

Стойка передней подвески стальная, кованая, содержит проушины для запрессовки резьбовых шарниров, а также отверстия для установки шкворня в верхней и нижней головках. В нижней части стойки выполнена площадка для фиксации резинового буфера, ограничивающего ход подвески вверх.

В ступицу переднего колеса запрессовываются 2 конических роликовых подшипника. От пыли и грязи изнутри они защищены манжетой, а снаружи резьбовым колпаком. Промежуток в подшипниках колеса регулируется стопорной гайкой.

Ступица с подшипниками расположена на цапфу поворотного кулака. При повороте колеса шкворень вращается в игольчатых подшипниках стойки.

Осевое движение поворотного кулака по стойке ограничивает упрямый шариковый подшипник, установленый у наружнего подшипника стойки.

Элементы передней подвески

1 цапфа поворотного кулака;

2 тормозной диск;

4 верхний буфер;

5 верхний рычаг;

6 шток амортизатора;

14 нижняя чашка пружины;

16 нижний буфер;

18 роликовые подшипники ступицы колеса;

20, 21 резьбовые шарниры стойки;

22 резинометаллические шарниры нижнего рычага.

В резьбовые отверстия стоек передней подвески ввернуты по три пресс-масленки. Верхняя предопределена для смазки наружнего резьбового шарнира, средняя для смазки наружнего игольчатого подшипника шкворня и нижняя для впуска смазки к нижнему игольчатому подшипнику и нижнему резьбовому шарниру. Периодичность смазки каждые 4 тыс. км. “шприцуем” части трения трансмиссионным маслом до появления масла из-под уплотнителей с обеих сторон втулок. Применение других, не рекомендованных смазок может привести к закоксовыванию каналов и, как следствие, выходу из строя шарниров и подшипников.

Контролируем зажим гаек наружнего и нижнего пальцев стойки (12,020,0 кгс м), а также положение уплотнительных колец резьбовых шарниров и защитного чехла упорного подшипника.

Через каждые 20 тыс. км контролируем зажим гаек осей верхних рычагов (7,09,0 кгс м), поперечины к кронштейну моментом (2,73,6 кгс м). Подтягиваем гайки пальцев резьбовых шарниров (12,020,0 кгс м). Кроме того моментом 12,514,0 кгс м зажимаем болты фиксации подвески к лонжеронам автомобиля.

Следим за состоянием резиновых втулок верхних и нижних рычагов подвески, стабилизатора поперечной устойчивости, резиновых подушек, стоек стабилизатора, амортизаторов и резиновых защитных колец резьбовых шарниров стойки.

Поддомкратив автомобиль, монтируем упор под чашку пружины. Опускаем автомобиль, сжимая пружину до тех пор, пока резиновый буфер верхних рычагов не отойдет от ограничения. В таком положении контролируем присутствие люфтов в шарнирах и подшипниках подвески.

Контролируем и при надобности регулируем подшипники ступиц передних колес (см. Корректировка подшипников ступицы).

Так же иногда контролируем и при надобности регулируем углы установки передних колес.

Устройство передней подвески

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

Конструкция и устройство передней подвески на автомобиле Волга 31105

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

Так выглядит передняя подвеска Волги 31105

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор поперечной устойчивости Волги газ 31105

Общая информация по ремонту

Сегодня ремонтные работы на ГАЗ-3110 очень часто выполняются самостоятельно, это экономит бюджет, и поиск необходимой информации не составит особого труда.

Но перед тем как начать ремонт самостоятельно, важно надлежащим образом провести диагностику, причем сделать это как можно быстрее, при первых же неисправностях автомобиля. Например, ремонт передней подвески ГАЗ-3110 обойдётся гораздо дешевле, когда неисправность обнаружена на ранних стадиях, а не когда узел полностью вышел из строя

Таким образом, не стоит игнорировать «первые звоночки» неисправностей.

Кстати, ремонт подвески ГАЗ-3110 водители обычно выполняют сами, так как собирать и разбирать данный узел несложно. Главное, все изношенные элементы сразу заменять новыми, так как исправлять и сваривать здесь нельзя.

То же самое касается и печки. Как правило, она начинает некорректно работать из-за потекшего радиатора. Желательно его сразу заменить.

Конечно, ремонт ГАЗ-3110 своими руками выполнить не всегда возможно. Например, генератор или аккумулятор должны ремонтировать специалисты, так как здесь не обойтись без профессиональных инструментов, специальных приспособлений, а также проверочных стендов.

Заменяем резиновые втулки

Тисками, через оправку выдавливаем из резиновой втулки распорную втулку.

Затем из рычага таким же образом выдавливаем резиновую втулку.

Так же запрессовываем распорную втулку

Это легче сделать, вставив в отверстие перед распорной втулкой стальной шарик чуть большего диаметра

Далее монтажные работы проводить в последовательности, обратной разборке.

— пальцы рычагов — 180—200 Нм (18,0—20,0 кг/см),

Шкворневая подвеска, пробег 120 тыс.км. ГАЗ-3110.Резиновые втулки в нижних рычагах не менялись. Но «сказала долго не жить» одна втулка!

Попытки открутить болты с использованием газовой горелки (не резак), ключ+труба+лом+80кг живого веса – НИКАК.

Хорошо сидит болт – крепко.КАК ЗАМЕНИТЬ?Мой вариант. Размышленческий!

1. Нижние рычаги работают на оси (болт с катаной резьбой). Выпасть нижний рычаг может только если открутится и выпадет болт.

2. Продольному перемещению нижних рычагов (красные стрелки) мешает крепление их к нижнему стакану пружины (зелёные стрелки) и нижняя резьбовая втулка.

Предложение.1. Отсоединяем нижние рычаги от нижней резьбовой втулки и нижнего стакана пружины.Теперь он телепается на болту нижнего рычага.2. Стачиваем болгаркой шестигранную головку болта до диаметра самого болта (синяя стрелка).3. Снимаем нижний рычаг с импровизированной оси (болта).4. Меняем резиновую втулку в нижнем рычаге.5. Одеваем нижние рычаги на импровизированную ось (болт), крепим к нижнему стакану пружины, собираем резьбовую втулку.

И самое главное к чему ВЁЛ.6. На место сточенной шестигранной головки болта нижнего рычага навариваем «СТОПОР».В качестве «СТОПОРА» можно использовать рассверленную гайку такого же размера или большую гайку, отрезок толстостенной трубы, толстую шайбу и т.д.

В планах перейти на шаровую подвеску. Но ДЕФИЦИТ у нас балки шаровые. В поиске…

Кто сталкивался с заменой и может есть фото/видио отчет?Судя по интернету, оси бывают в продаже, но как быть с шайбами

KIA RIO

Описание Kia Rio >

Российский бестселлер радует автомобилистов высоким уровнем комфорта и отличным функционалом. Корейские инженеры предусмотрели всё, что необходимо для эксплуатации авто в наших климатических условиях. KIA RIO подходит как для деловых поездок, так и для отдыха на природе. Чаще всего машину выбирают молодые люди, предпочитающие автомобили с ярким дизайном и современным набором опций. Компактные размеры седана и хэтчбека позволяют парковаться даже в самых тесных переулках. Безопасность пассажиров авто обеспечивают эргономичные подголовники специальной конструкции, фронтальные подушки безопасности и электронные ассистент-системы ABS и ESC. Обновленная линейка моторов Gamma в сочетании с 4-ступенчатым «автоматом» позволяет экономично расходовать топливо и не вредить экологии. Опционально доступна автоматическая КПП с шестью передачами.

Возможные неисправности рулевого управления и их устранение

1. На рулевом колесе ощущается смещение вала рулевого управления. Причины неисправности могут быть следующими:

износились подшипники вала рулевого управления- их нужно заменить,
ослабла затяжка болтов крепления рулевой колонки- подтянуть болты.

2. Увеличение свободного хода рулевого колеса. Это случается из-за:

неправильной регулировки бокового зазора рулевого механизма — регулировка бокового зазора механизма,
нарушения регулировки шаровых шарниров — регулировка шаровых шарниров,
износа втулок вала сошки — замена картера механизма или втулок,
ослабления гаек крепления сошки или рулевого колеса — затянуть гайки.

3. Заедает Причины:

в неправильной регулировке бокового зазора механизма — регулировка бокового зазора,
износился ролик или червяк — замена изношенных деталей.

4. Подтекает масло из картера механизма. Причины:

износилась или повредилась рабочая кромка сальников — замена дефектных сальников,
повышение уровня масла — восстановление требуемого уровня масла,
повреждены прокладки или ослаблены болты крепления крышек картера- требуется замена прокладки или затяжка болтов.

5. Появление посторонних звуков в механизме рулевого управления. Причины:

отсутствует масло в картере — устранение причины подтекания масла и заливка нового,
разрушены рабочие поверхности ролика и червяка — замена дефектных деталей.

6. Износились шины передних колес (появились пятна):

ослабли крепления деталей рулевого управления — проверка и затяжка деталей,
упало давление в шинах — установка нормального давления,
требуется регулировка механизма рулевого управления.

7. Появление вибрации и толчков, ощутимых на рулевом колесе:

требуется регулировка механизма рулевого управления,
ослабли гайки крепления вилок в — нужно подтянуть гайки крепления,
появление люфта в шаровых шарнирах рулевой трапеции — регулировка и замена шаровых шарниров,
появление люфта пальца рычага в кронштейне- замена изношенных втулок,
ослабли крепления деталей механизма рулевого управления- проверка и затяжка ослабленных креплений.

Сообщества › ГАЗ Волга › Блог › Правильная замена рулевых пальцев

В картинках с нюансами.

Вот тяги, старые шарниры впрессовывал, решил по кругу сделать идеальную рулевую трапецию

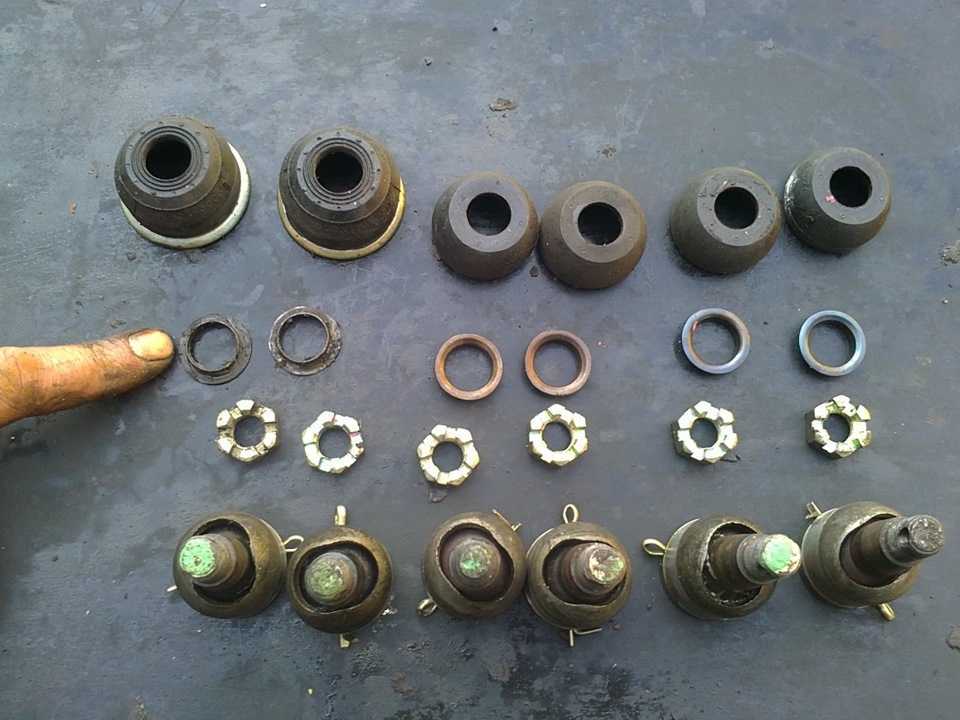

Беру новые шарниры

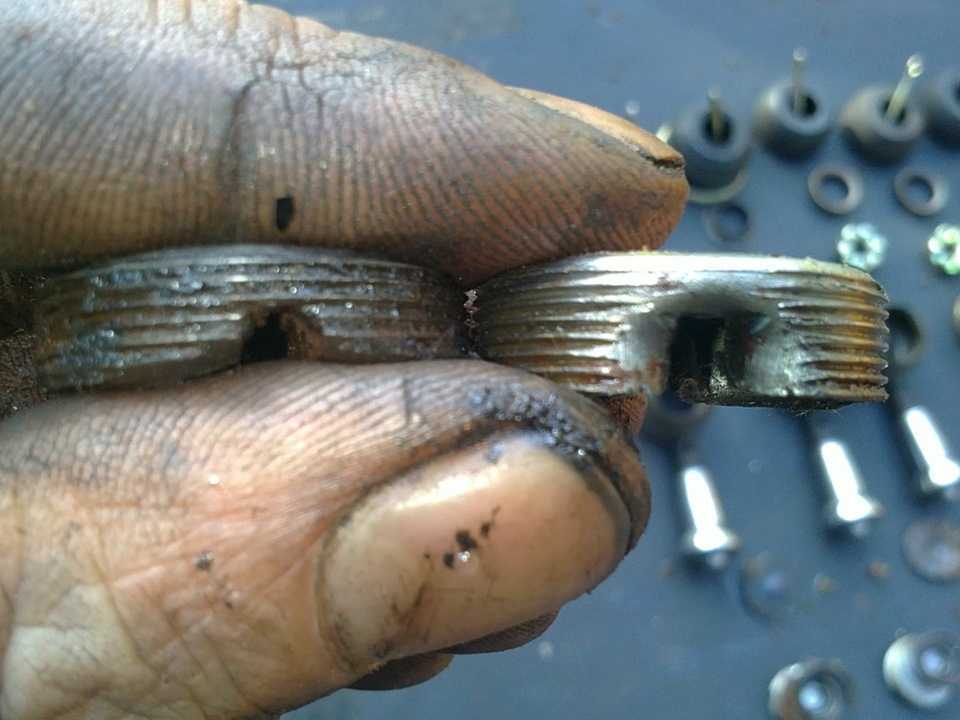

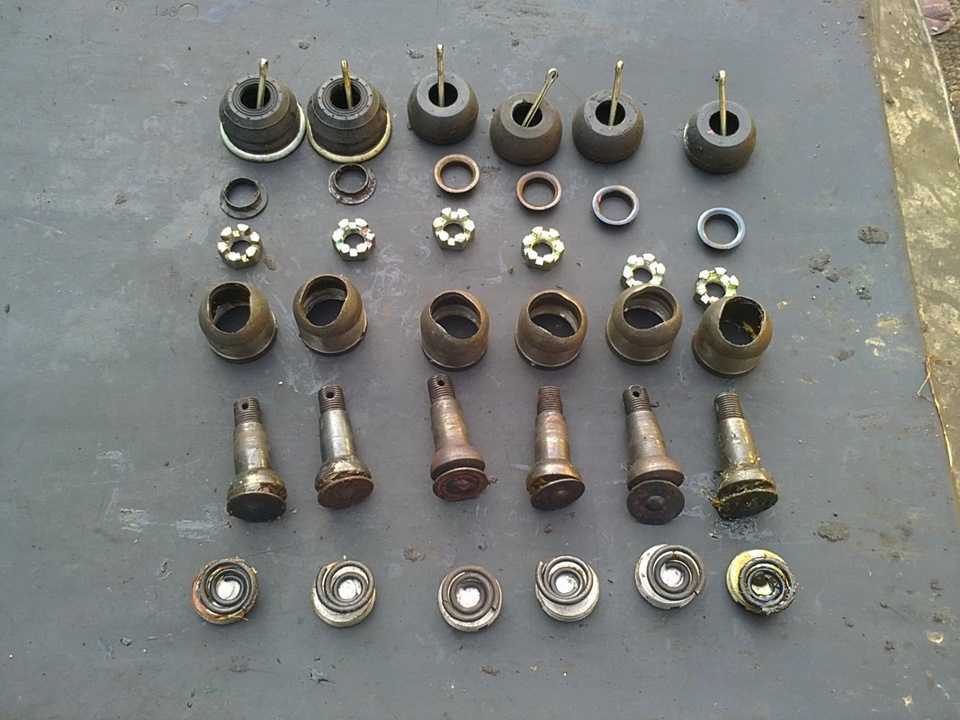

Выкручиваю резьбовую пробку и достаю пальцы

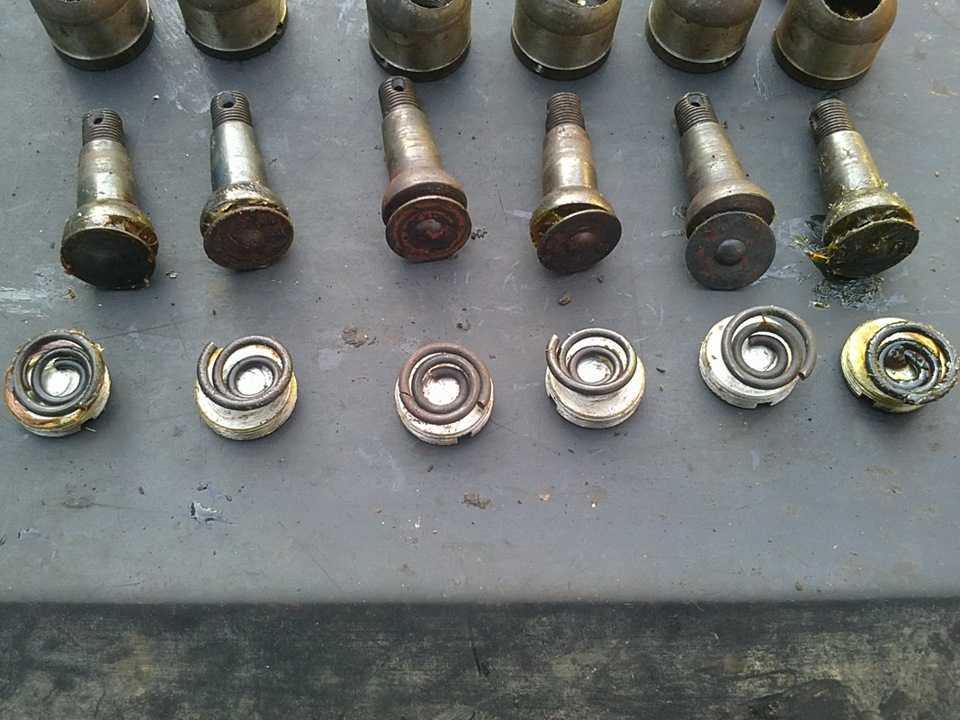

Итог осмотра — смазки с гулькин нос, два вообще 100% сухие, без смазки, одна пружина лопнувшая

Пальцы шлифую, в дрели. наждачка 180-240-320-400-600-800

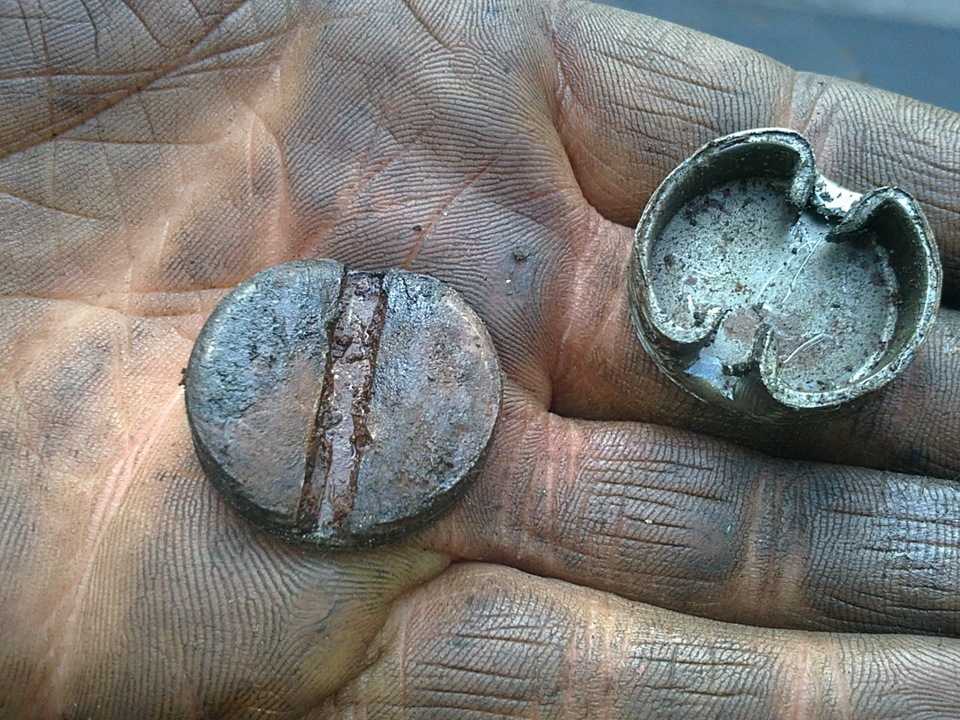

фуфельные крышки-штамповки меняю на классические.

новые не герметичны ниразу

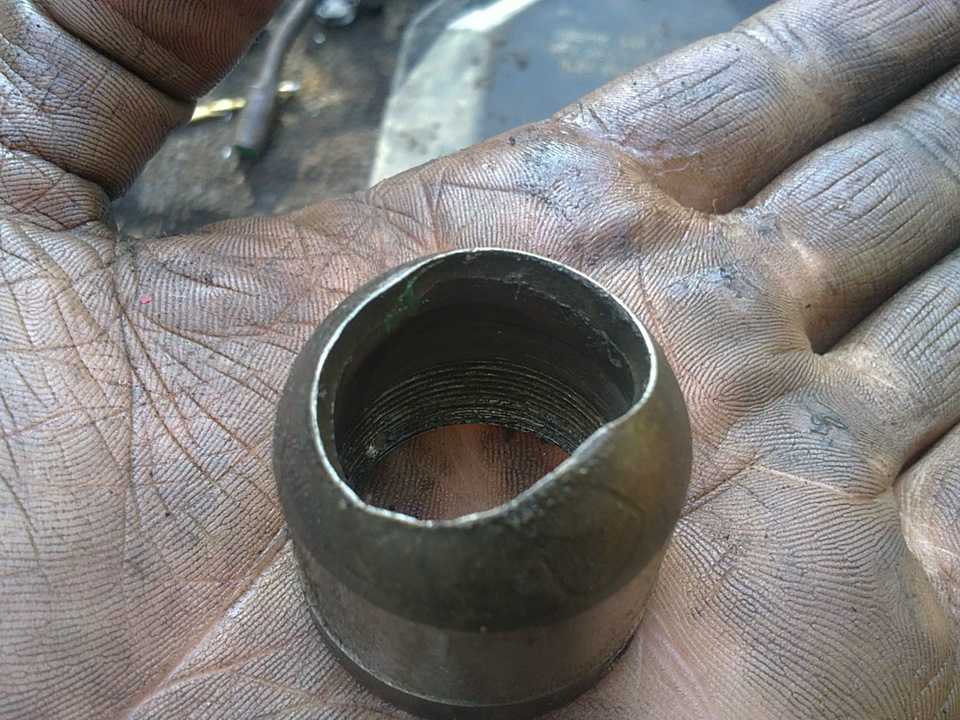

Буртик стакана стачиваю болгаркой и шлифую надфилем

Использую современную смазку (кастрол с противозадирными присадками).Литол мазать нельзя! Даже по родному руководству нужно использовать «смазку ВНИИ НП-242 с присадкой десульфита мобилена или ЦИАТИМ-201»

Пробки закручивать до упора и для крайних шарниров отвернуть на 0,5-1 оборота. а для средних — отвернуть на 1-1,5 оборота.

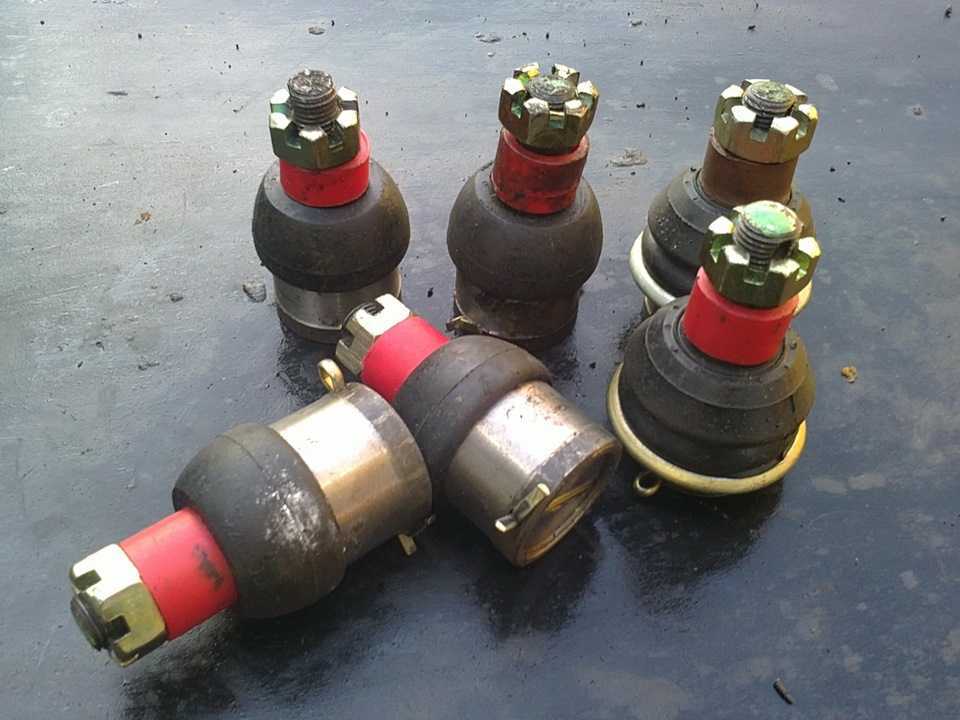

Запрессовываю шарниры в тяги, маятниковый рычаг среднюю рулевую тягу, подозрительные пыльники выкидываю

Финальный штрих, эпоксидный грунт

Итог — пальцы шевелятся от нажатия мизинца(!), значит рулевое будёт лёгким и информативным, а рулевые пальцы прослужат заводской ресурс (до 200.000 км) при периодической проверке пыльников и добавлении смазки каждые 60-80 тыс км но не реже раза в 2 года

Устройство передней подвески

Передняя подвеска независимая, с телескопическими поворотными стойками, поперечными рычагами, продольными растяжками рычагов и стабилизатором поперечной устойчивости.

Передняя подвеска:

1 – поперечина; 2 – кронштейн поперечины; 3 – регулировочные шайбы переднего конца растяжки; 4 – продольная растяжка; 5 – телескопическая стойка; 6 – поворотный кулак; 7 – регулировочные шайбы заднего конца растяжки; 8 – шаровая опора; 9 – поперечный рычаг; 10 – стойка стабилизатора; 11 – резинометаллический шарнир; 12 – кронштейн кузова автомобиля; 13 – штанга стабилизатора; 14 – скоба подушки штанги

Стойка подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической пружины и верхней опоры стойки. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины.

Цилиндрическая пружина своим нижним витком упирается на нижнюю опорную чашку, а верхним на верхнюю опорную чашку, закрепленную на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя шпильками с гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля.

Шток амортизатора защищен от грязи и пыли гофрированным кожухом. При пробое подвески ход штока ограничен буфером хода сжатия.

Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее резьбовой вставки позволяет регулировать схождение передних колес.

1 – наконечник рулевой тяги 2 – резьбовая вставка; 3 – рулевая тяга; 4 – телескопическая стойка; 5 – поворотный рычаг

Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При повороте верхнего болта поворотный кулак перемещается по радиусу на необходимое расстояние, используя нижний болт как ось вращения. Благодаря этому изменяется угол между стойкой и кулаком, что в свою очередь позволяет регулировать развал переднего колеса.

1 – кронштейн крепления поворотного кулака; 2 – корпус стойки; 3 – верхний (эксцентриковый) болт крепления поворотного кулака; 4 – нижний болт крепления поворотного кулака; 5 – поворотный кулак

В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса.

Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через резинометаллический шарнир к рычагу, а передним – через подушку к поперечине. Изменяя количество шайб в переднем и заднем креплении растяжки можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота.

1 – задний конец продольной растяжки; 2 – регулировочные шайбы; 3 – упорная шайба; 4 – резинометаллический шарнир; 5 – поперечный рычаг подвески

Концы стабилизатора поперечной устойчивости при помощи стоек соединены с поперечными рычагами передней подвески автомобиля. Центральная часть стабилизатора закреплена через резиновые подушки на кузове. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах.

Допустимые поломки, устранение неполадок

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.

выработка шарнира рычагов – замените их новыми;
шаровая опора изношена (разбит шарнир стоек стабилизатора). Требуется замена стоек вместе с шарнирами;
износ шаровых шарниров рычага – замена шарниров;
большой зазор в колёсных подшипниках – регулирование зазора, замена подшипников;
просев, сломанная дуга пружины – замена старой пружины на новую.

Угол установки переднего колеса не регулируется

поперечина деформировалась от сильного удара – замените деталь на новую;
выработка шарнира – замените изношенную деталь;
лонжерон, рычаг подвески или поворотный кулак сломан, загнут от удара – ремонт или замена повреждённых элементов.

Во время движения авто тянет вбок

разное давление в колёсах автомобиля – проверка и установка одинакового давления;
угол расположения передних колёс не отрегулирован или сбит – грамотная регулировка угла;
рычаг и поворотный кулак деформировались или повреждены – ремонт или замена неисправных деталей;
пружины разной жёсткости – замена пружин на новые, равноценные.

Полностью собранная передняя подвеска Волги 31005

Разная выработка протектора шин

угол расположения колёс нарушен – восстановление нужного угла расположения колёс;
соединение балки и лонжеронов ослабло – подтяните болты соединения.

Поиск шаровой подвески ГАЗ-31105

Начал интересоваться, сколько стоит новая передняя подвеска ГАЗ-3110 в сборе в магазине. Оказалось, что цена очень даже существенная — 30 тыс. руб. Вкладывать такие деньги в старенькую машину желания никакого не было.

Масла в огонь подлил знакомый таксист на ГАЗ-31105, который на родной подвеске отъездил 250 000 км и кроме колодок ничего не менял. Таких результатов мне на шкворневой подвеске никогда не удавалось достичь.

Заехал на станцию технического обслуживания с просьбой, если возможно, переделать подвеску со шкворней на шары. Ответ сотрудников меня обескуражил, т.к. переделывать подвеску они отказались по причине дороговизны и неудачности исполнения шаровой подвески, но предложили отремонтировать родную подвеску.

Спустя время, встретил старого знакомого и разговорился с ним. Он мне поведал, что в сервисе просто мутят воду, а на самом деле новая подвеска ходит очень хорошо и стоит б/у примерно 10 тыс. руб.

Также знакомый сообщил, что через недельку его друг на служебной Волге будет менять свою подвеску на новую, а старую шаровую выставит на продажу. Через неделю я ему перезвонил и узнал, что подвеску можно забирать. Доехали с ним до завода, а там я расплатился и загрузил шаровую подвеску в багажник.

Ваз 2110 замена рычага передней подвески

Ремонт передней подвески ВАЗ 2110 своими руками. С этим сталкивается каждый

С машины снимается старый сайлент и выпрессовывается с помощью тисков;
Новый смачивается в воде с растворенным мылом и ставится на его место

Заводится он в гнездо методом запрессовки;
Чтобы сайлентблок хорошо сел на место, по выколотке наносятся аккуратные удары;
Обращаем внимание: все соединения на резьбе затягиваются уже после постановки авто на колеса.

Нужное колесо вывешивается и скат снимается;
Механизм зачищается от грязевых напластований;
На пальце верхней шаровой свинчивается крепежная гайка;
Палец выпрессовывается из соответствующего ему поворотного кулака. Когда он выйдет, крепление опоры снимается, и она вытаскивается вместе с защитой-кожухом из верхнего рычага;
Ставится новая шаровая, и сборка ведется обратным порядком.

На штоке элемента откручивается крепеж;
Демонтируются все имеющиеся шайбы плюс резиновая верхняя подушка;
Откручивается кронштейн снизу, объединяющий амортизатор и нижний рычаг;
Через наличествующее технологическое отверстие вытаскивается сломанный элемент, с него демонтируется кронштейн крепления, и ставится целый амортизатор;
Собираем авто-конструктор в обратном порядке. И помним: как все парные детали, амортизаторы меняются по оси с обеих сторон, даже если накрылся только один. В противном случае ездить вам будет весьма не комфортно, а управление машиной сильно ухудшится.

AutoFlit.ru

Установка треугольных рычагов на ВАЗ 2110, ВАЗ 2112

Поднимаем машину на домкрате.
Открутить шаровые опоры.
Снять «крабы» и сабли с рычагами.
У треугольных рычагов кастор регулируется с помощью муфт, поэтому при установке (с помощью регулировочных шайб) необходимо проследить, чтобы рычаги встали в распор между крабом и домиком на кузове. Натяжения кузова быть не должно.
Шайбы надо подкладывать между сайлентблоком краба и рычагом, чтобы сайлентблок рычага упирался в дальнюю стенку домика, а не в переднюю.
Сделать сход-развал.
