Замена светильника в натяжном потолке
Если вы собрались менять светодиодные лампы, то следует учесть, что некоторые светильники и лампы внутри них, представляют из себя единое целое.
Во-первых запомните, что он держится не в самой пленке потолка, а в специальной крепежной платформе.
Руками осторожно отогните светильник, чтобы увидеть две распирающие пружинки, за счет которых и происходит крепление. Эти пружинки при демонтаже необходимо будет придержать, чтобы не зацепить и не порвать сам потолок
Эти пружинки при демонтаже необходимо будет придержать, чтобы не зацепить и не порвать сам потолок.
отжимаете пружинки во внутрь и потянув вниз вытаскиваете светильник
отсоединяете штекерный разъем питания и подсоединяете на его же место новый спот
теперь заново пальцами подгибаете пружинки во внутрь и вставляете их в кольцо крепежной платформы
Иногда одновременно это сделать не совсем удобно, поэтому запускаете сначала правую сторону, а затем поджав левую пружину вставляете светильник целиком.
Обратите внимание — светильник не должен висеть на пленке. Пружины должны попасть именно в кольцо, которое находится за пленкой.. Большими пальцами поджимаете корпус вверх, окончательно утопив его внутри потолка
Светильник установлен на свое место. Включаете выключатель и проверяете освещение
Большими пальцами поджимаете корпус вверх, окончательно утопив его внутри потолка. Светильник установлен на свое место. Включаете выключатель и проверяете освещение.
Пошаговая инструкция
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.

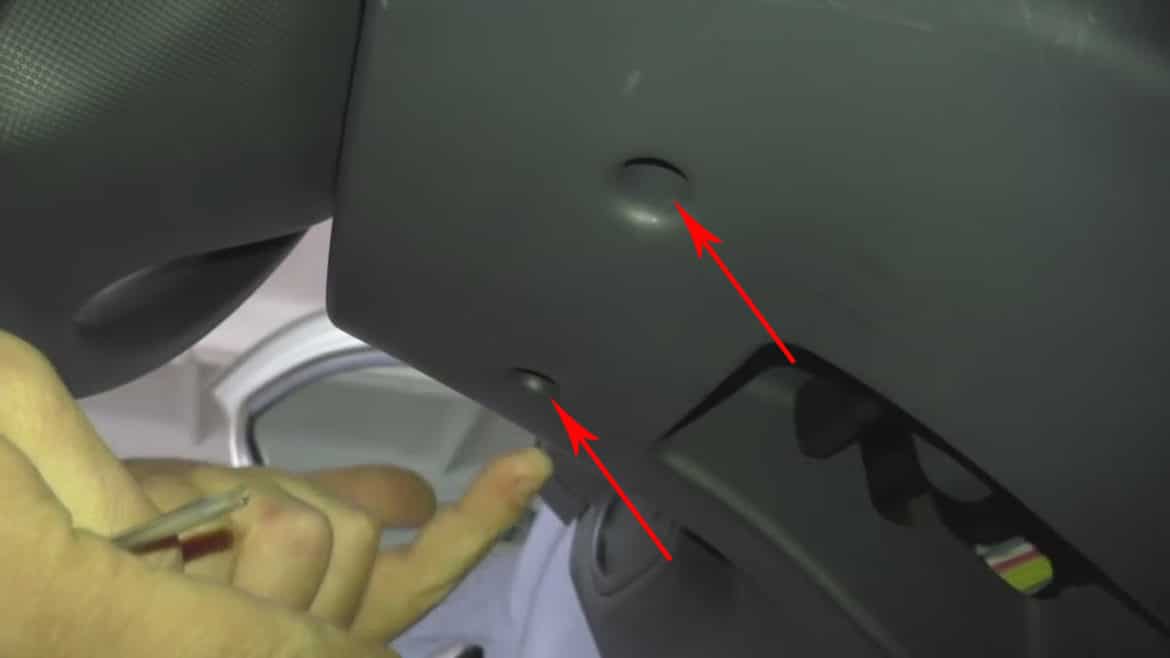

Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.
Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.
Маленькой крестовой отверткой отверните два винта крепления щитка приборов.
Опустите верхнюю часть панели вниз и выдвиньте ее на себя, чтобы получить доступ к разъему питания.
Отведите фиксатор разъема питания в сторону и отсоедините его.
Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.
Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.
Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.
Произведите замену всех перегоревших ламп.
Установите щиток приборов на место посадки так, чтобы нижние валики попали в пазы.
Опустите щиток немного на себя и подсоедините разъем питания. Не забудьте закрыть фиксатор.
Заведите панель так, чтобы совпали крепежные отверстия и затем закрутите два крепящих винта.
Установите пластиковую накладку сначала защелкнув два нижних пружинных фиксатора, а затем закрутите два винта крепежа накладки сверху.
Оденьте минусовую клемму и проверьте работу подсветки.
Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео:
Как снять и разобрать панель приборов
Наши эксперименты, как я уже говорил, мы будем проводить на классической модификации. Для снятия приборной панели тебе понадобятся инструменты, которых может не оказаться в стандартном комплекте автолюбителя. Вот они:
- Ключ TORX 20.
- Ключ TORX 10.
- Нож или тонкая отвертка.

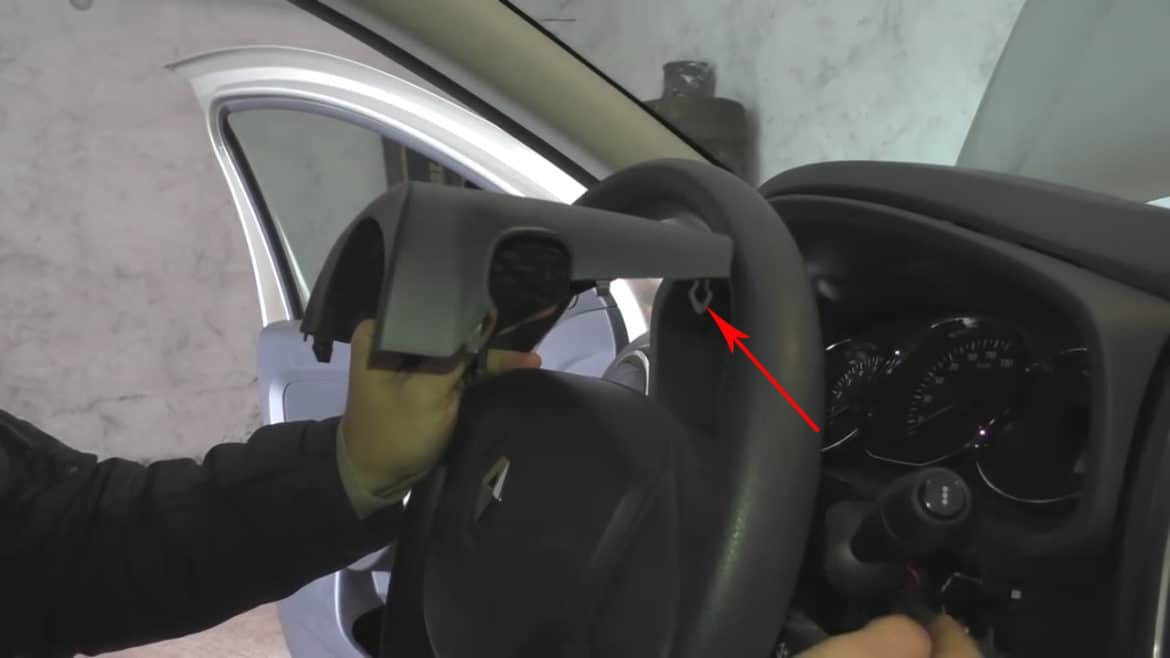

В первую очередь нужно снять кожух рулевого колеса, точнее, его верхнюю часть. Берем ключ TORX 20 и отворачиваем два винта, находящиеся в нижней части кожуха, под рулевой колонкой. Местонахождение этих винтов я указал стрелками.

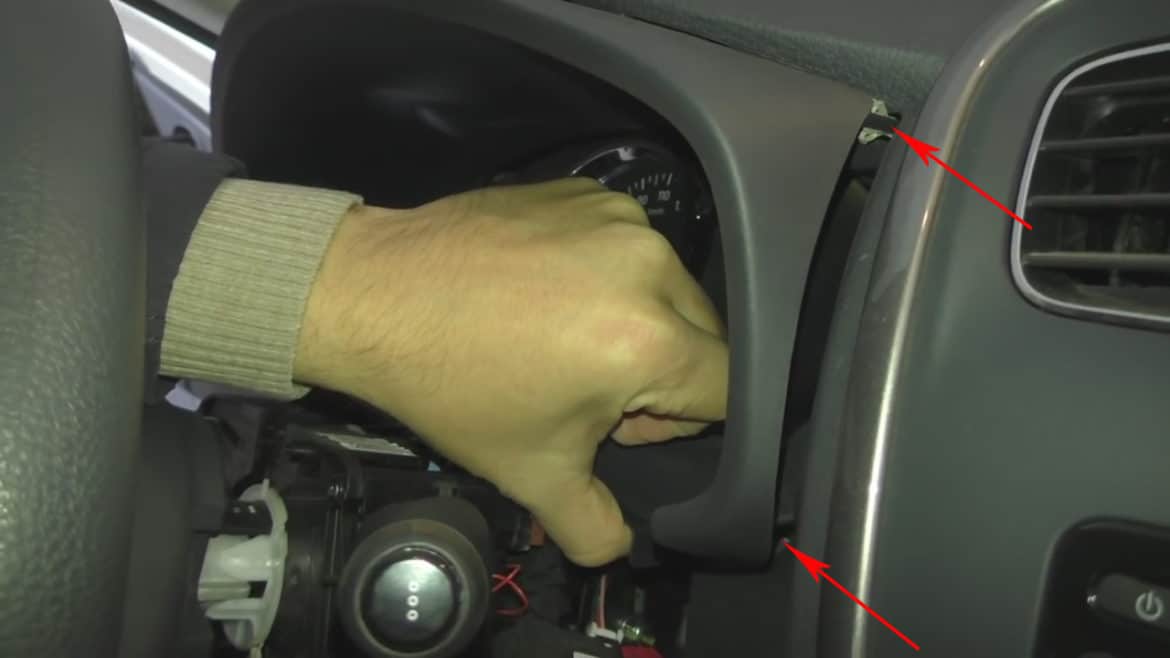

Теперь снимаем верхнюю часть кожуха, аккуратно потянув ее вверх, чтобы освободить 2 дополнительные защелки. При этом ни на что нажимать не нужно.
Теперь мы можем снять козырек, который крепится на четырех защелках. Здесь тоже никуда нажимать не нужно, достаточно аккуратно потянуть козырек на себя, прилагая усилие по всему периметру.

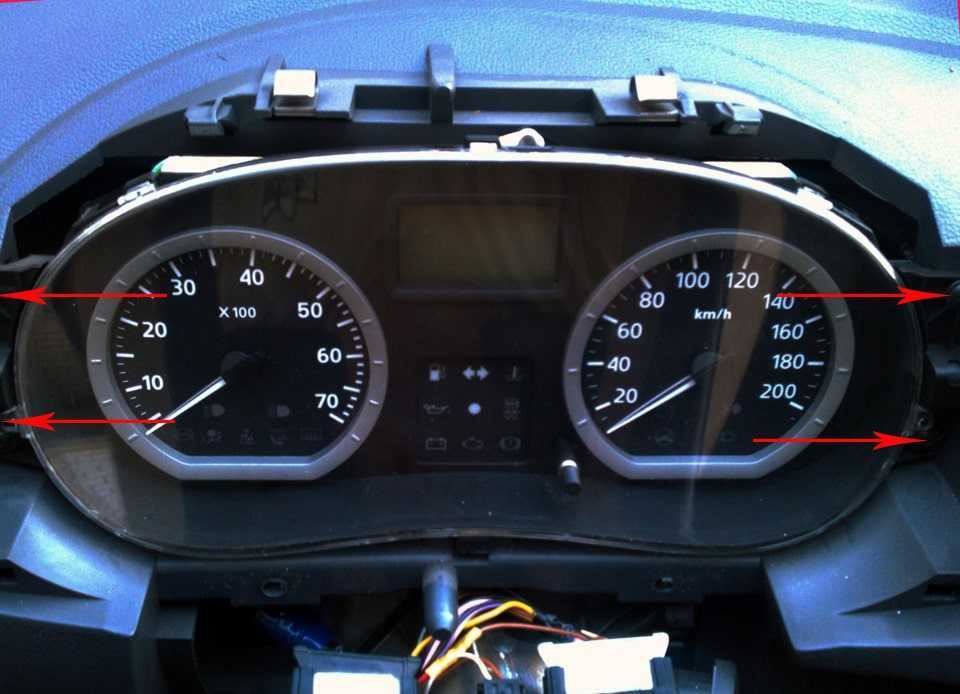

В принципе, почти все. Осталось при помощи ключа TORX 10 отвернуть четыре винта, крепящих приборную панель. На фото эти винты я пометил стрелками.

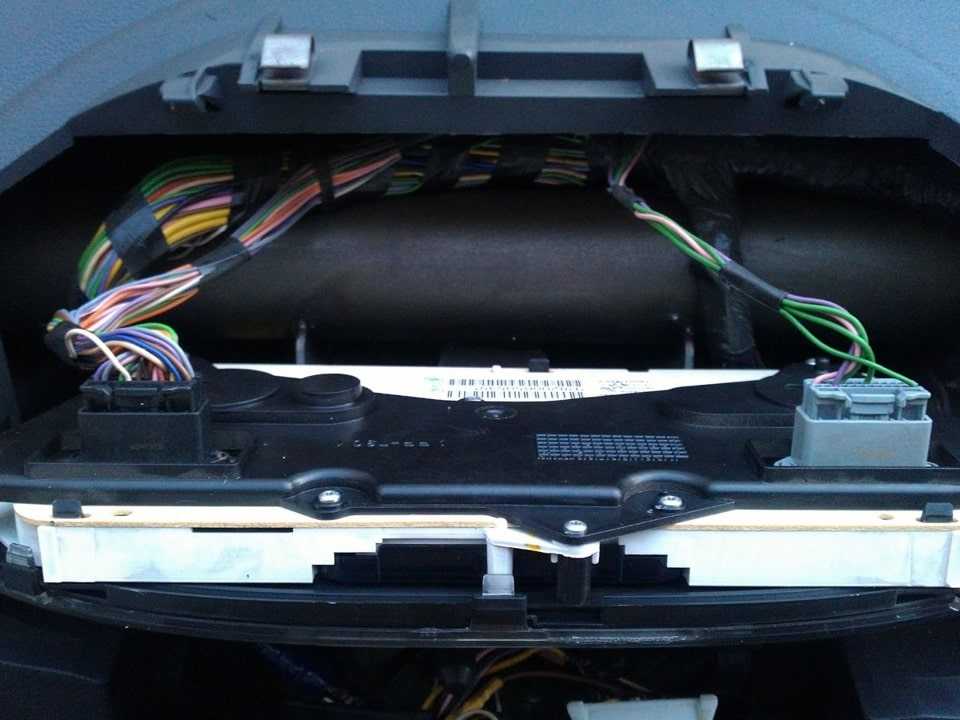

Аккуратно выдвинь панель, и ты увидишь питающие разъемы. Отсоедини их и освободи панель, которую теперь можно отнести на рабочий стол.
Разборка панели
Чтобы добраться до подсветки и индикации, приборную панель придется разобрать. Для этого сначала снимаем защитное стекло, которое крепится на защелках. Особых усилий к ним не прилагаем, чтобы не обломать.

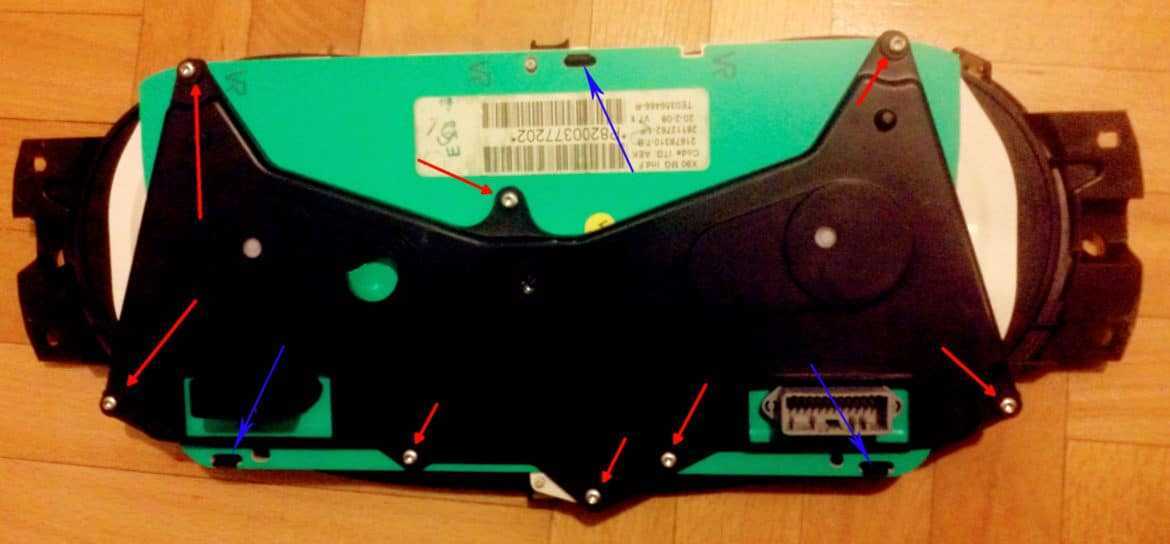

Теперь отворачиваем восемь винтов, помеченных красными стрелками на фото ниже. Это позволит снять защитную пластиковую панель и освободить плату.

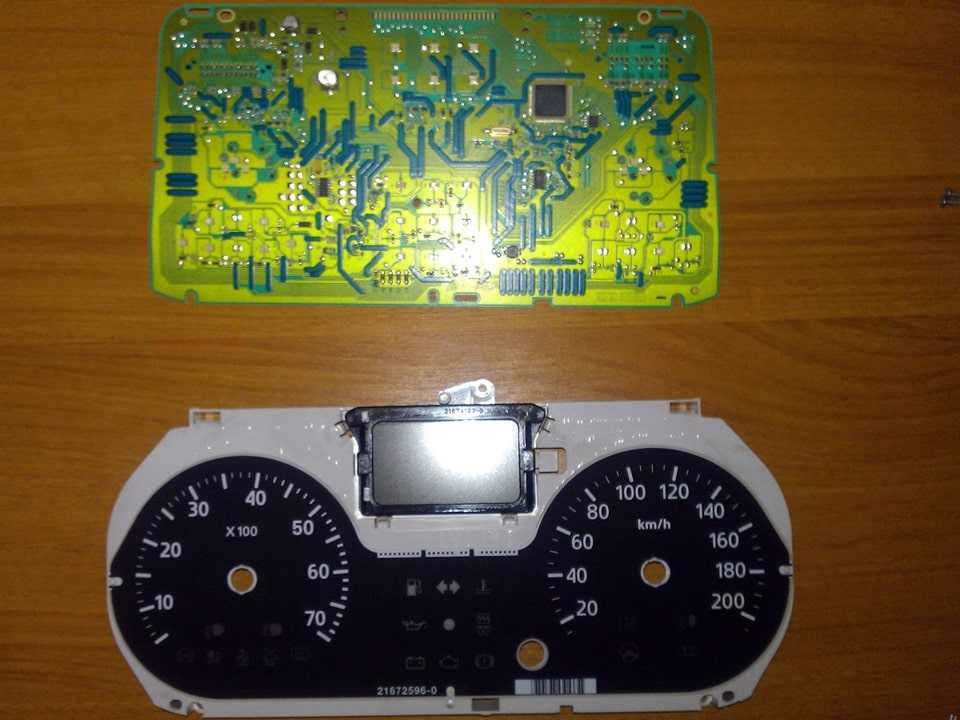

Переворачиваем панель «лицом» вверх и снимаем стрелки со спидометра и тахометра. Для этого, слегка потянув на себя, проворачиваем их против часовой стрелки. Сразу отмечу, что, устанавливая стрелки на место, их нужно поворачивать в ту же сторону, но не тянуть, а вдавливать. Снова переворачиваем устройство, аккуратно отжимаем три фиксатора (синие стрелки на фото выше) и снимаем плату.
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
В пластиковой части панели с тыльной стороны на уровне дисплея находится паз, в котором установлена токопроводящая резиновая прокладка для соединения ЖК-индикатора с платой. Не трогай ее грязными руками и тем более не вздумай протирать чем-нибудь типа бензина или спирта, поскольку найти новую взамен испорченной, скорее всего, не удастся.
Почему не горит подсветка панели приборов на «Лада Калина»
Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
Демонтаж панели приборов
В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.
Для снятия панели приборов понадобятся следующие инструменты:
- набор ключей;
- крестовая и плоская отвёртка разной длины.
Порядок демонтажа панели приборов на «Лада Калина»:
- Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
- Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
- Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.
Видео: снятие приборного щитка
Сбилась регулировка яркости
Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.
Проблемы с предохранителем
Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.
Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.
Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.
Проблемы с проводкой
Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.
Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.
Проблемы с лампочками
Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.
Заменить их самостоятельно несложно:
- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Видео: замена лампочек
Сгорела плата
В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
ВИДЕО: Замена лампочек в блоке печки на Рено Логан после 2010 года, Сандеро, Дастер, Ларгус
И у меня вверху на плате 4 светодиода и на стрелках по 2 светодиода, поменял все и столкнулся с такой проблемой на стрелках все в норме, а на дисплее не показывает ни хрена я думаю что там стоит стекло пропускающее нужную световую волну и хрен их разединить они как приклеены вместе с дисплеем машина рено логан фаза 2 года евро 4, так что не все можно изменить!
Ремонт своими силами. Замена лампочек подсветки клавиш в салоне.
Renault Logan 2007, 95 л. с. — запчасти
Вот, пожалуй, и все о замене ламп подсветки и тюнинге панели приборов в Рено Логан. Теперь, без сомнения, все эти работы ты сможешь выполнить самостоятельно.
Снятие приборной панели доски Renault Logan фаза 1разборка, замена подсветки приборной панели доски Renault Диоды подсветки стрелочных приборов и дисплея я обвел кружками, индикаторные, расположенные ниже, легко найти, ориентируясь на местоположение пиктограмм приборной панели.
А сейчас немного про то чем я хочу с вами поделится, а именно как поменять лампочки в консоли, те которые Это предохранитель левой стороны габаритных огней, с которыми на одной линии подсветка панели приборов и кнопок. Сегодня я покажу вам как заменить лампочки подсветки блока управления климатом в автомобиле рено логан Обычно при серьезной неисправности рядовой автомобилист обращается к профессионалам СТО.
Но существует множество поломок, которые можно устранить своими силами. Прочитав эту статью, ты сможешь самостоятельно произвести замену лампочек в приборной панели Рено Логан, а при необходимости и восстановить подсветку блока управления печкой.
https://youtube.com/watch?v=-gICWGy92CU
Как поменять лампочки печки калина — поиск по DRIVE2
Замена лампочек блока управления вентиляцией перерасла.
…устранение сверчков и доведение до ума проводки. Началось все с того, что решил заменить
давно перегоревшиелампочки подсветки блока управления вентиляцией. Прикупиллампочки . Снял центральную торпеду (бороду), снимается просто — описывать не буду.
Замена ламп подсветки ручек отопителя — Лада Калина Седан.
Пришло время поменятьлампочки подсветки ручекотопителя , а то не работали с самого момента покупки авто. Поставил SMD светодиоды, выбирая по качеству подсветки между обычнымилампочками и обычными светодиодами. Светит немного погулубее.
Замена лампочек в регуляторе печки . — Лада Калина Хэтчбек.
Пару месяцев назад перегорела лампочка
в регуляторепечки . Вот выдалось свободное время и появилось желание покавыряться в панели. Итак: снимаем заглушки и выкручиваем два шурупа, снимаем барашки регулятора (среднюю оставляем), аккуратно.
Расположение реле
Реле находятся в том же блоке, что и предохранители.
К1 — омыватель фар. Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они засоряются или повреждаются.
К2 — электрические стеклоподъёмники. Проверьте это реле вместе с предохранителем F2. Смотрите F2 для поиска неисправностей.
КЗ — реле стартера. Если вы поворачиваете ключ зажигания, а стартер не крутит, возможно дело в этом реле. Проверьте его контакты, при необходимости очистите их. Далее нужно проверить клеммы аккумулятора, чтобы между ними был надёжный контакт, при необходимости зачистите их. Также проверьте контактную группу замка зажигания, возможно там нет контакта.
К4 — доп. реле, обогрев заднего стекла, переключатель печки, переключатель стеклоочистителя и стеклоомывателя.
К5 — реле-прерыватель поворотников и аварийной сигнализации. Если не работают указатели поворотов или «аварийка», проверьте это реле совместно с предохранителями F1 и F3.
К6 — реле стеклоочистителя. Проверьте совместно с предохранителем F4.
К7 — реле дальнего света. Проверьте совместно с предохранителями F14 и F15.
К8 — звуковой сигнал. Проверьте совместно с предохранителем F6.
К9 — противотуманные фары. Проверьте совместно с предохранителями F16 и F17.
К10 — обогрев заднего стекла. Проверьте также реле К4 и предохранители F4 и F8.
К11 — подогрев сидений. Проверьте также предохранитель F18.
К12 — резерв.
Как снять магнитолу на Лада Калина 2
Чтобы снять ММС новой Калины снимаем сначала пластиковую накладку панели (см. выше), а затем выворачиваем винты крепления.
Теперь можно ознакомиться с наклейкой, на которой указывается модель магнитолы, и исходя из этого подобрать подходящую прошивку. Также можно разобрать ММС, чтобы заменить штатную микросхему усилителя на более мощный аналог. Не забывайте о том, что к штатной магнитоле можно подключить камеру заднего вида или усилитель.
Предлагаем ознакомиться с темой: «как разобрать бороду на калине?», включая последние тенденции.
Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.
Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.
Металлическую вставку, в которой крепится магнитола, тоже лучше вынуть, чтобы было удобнее заниматься снятием. После того, как ее изъяли, с обратной стороны надавливаем на заглушки, которые находятся по обе стороны от кнопки «Включения Аварийной Сигнализации».
И откручиваем два болта крепления нижней части этой накладки, которые находятся под этими заглушками крестовой отверткой:
Затем необходимо снять три рычага регулировки отопителем, которые отмечены ниже на фотографии цифрами 1, 2,3. Снимаются они просто, достаточно потянуть их с небольшим усилием на себя.
Теперь, отсоединяем штекер от кнопки аварийной сигнализации:
После этого необходимо немного потянуть на себя накладку, начиная с самого низа, преодолевая препятствие металлических фиксаторов, вытянуть накладку с ее посадочного места.
Чтобы снять ее полностью, необходимо отсоединить все провода, которые ведут к лампочкам освещения и регулировки скорости вращения вентилятора:
После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.
Решили сделать шумоизоляцию моторного щита, или же тюнинг панели (перетянуть или покрасить), тогда внимательно изучите инструкцию, как снять и установить панель Lada Kalina своими руками. |
Штраф за неработающую подсветку заднего номера
Добрый день, уважаемый читатель.
В этой статье речь пройдет про штраф за неработающую подсветку государственного регистрационного знака.
Лампочки подсветки предусмотрены только для заднего номера автомобиля. Связано это с тем, что задний номер автомобиля должен быть читаем в том числе и в темное время суток. К переднему номеру подобные требования не предъявляются.
Рассмотрим, какой штраф будет наложен на водителя, если перегорела одна лампочка подсветки номера либо все лампочки подсветки одновременно. Приступим.
В первую очередь хочу отметить, что управление автомобилем с неработающими внешними световыми приборами запрещено пунктом 3.3 перечня неисправностей:
Заводская комплектация
Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:
- тахометр;
- спидометр;
- датчик топлива;
- датчик количества масла;
- на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.
По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков. Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид — оставьте все без доработок.
Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя.
Например, выделить определенным цветом самые важные показатели — количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.
Как Поменять Лампочку В Фаре Рено Логан
Замена лампочек бокового освещения Рено Логан
Автомобильные бренды Renault покорили россиян своей экономичной ценой, хорошей подвеской, специально разработанной для наших дорог и уникальными двигателями французских производителей. Качество осветительного оборудования также является наивысшим стандартом, и заменить габаритный фонарь несложно.
Передняя Замена габаритный фонарь
Все ходовые огни включены Renault сводится к налобному фонарю, что значительно упрощает снятие и установку габаритных и поворотных ламп. Рекомендуем посмотреть видео:
Если передние размеры не горят, мы рекомендуем заменить лампочку. Для разборки переднего фонаря будет полезна головка с 10 удлинителями и отверткой.
Последовательность
Выключить минусовые огни;
Взлетать передний бампер и отклонить подход, чтобы исправить дело;
Поверните болты фар;
Осторожно отключите корректор света привода кабеля;
Открутите три винта, удерживающие фару и наклоните ее в сторону;
Нажмите на запорное устройство и снять крышку;
Блок проводки аккуратно разделен;
Ниже основной лампочки освещения мы видим габаритный патрон. Так сдача, Вы можете добраться до него, не снимая бампер и корпус фары, а лишь осторожно проведя рукой между фарой и двигателем;
- На левой фаре поверните патрон по часовой стрелке, справа. против часовой стрелки и свободно снимите его;
- Снимите лампу.
- Лампы Renault имеют артикул W5W. Проверяем номер и делаем и ставим на место.
- Собираем фару обратно, подключаем проводной блок, устанавливаем кабель корректора света и бампер и закрываем корпус.
Это верно поменять лампочки
спередифара наРено Логан Шум про Рено.
Замена фар головного света Рено Логан, Лада Ларгус
Замена лампы Рено Логан
на фарах (оптике) вашего автомобиля.
Предупреждение! Не прикасайтесь к лампе руками. работайте в перчатках, чтобы избежать быстрого отказа лампы.
Если вы цените самые яркие световые решения, мы рекомендуем выбрать светильник в качестве новой технологии, основанной на более чем 15 светодиодных компонентах. Они продаются практически во всех автосалонах, но их цена высока и находится в пределах 2700 рублей. Если нет вариантов каталога в 2012, 2013, 2014 и 2020 годах, вы можете купить аналоги в 2010, 2020 и 2020 годах.
Фары всех поколений автомобилей Logan не отличаются по размеру. На моделях 2006 и 2007 годов у вспышек было матовое стекло, с 2008 по 2012 год оно было обычным прозрачным, а с 2012 по настоящее время. оранжевым отражателем.
Замена спинки габаритный фонарь
- Отсоединить отрицательный вывод аккумулятора;
- В багажнике отсоединяем и снимаем прокладку (см. Фото ниже);
- Выключить заднюю проводку;
- Отвертка Филлипс откручиваем винты крепление фары (на Логан 2-й фазы гайки из пластика);
- содействовать прозрение и снимите панель лампы с защелок;
- Снимите неисправную лампочку с места посадки и вставьте новейший толчок, повернув ее до конца;
- Мы вернули панель на место, вернули фонарь и чехол на место.
Сменные работы слева и справа аналогичны, сторона не имеет значения. За все годы производства дизайн задних размеров Renault Logan не изменился.
Вывод
Надежность и безопасность Renault Logan не вызывает колебаний, как и все его системы. Постоянное освещение доступно для обслуживания, и, внимательно прочитав советы, вы можете легко создавать и заменять источники света без посторонней помощи, включая лампочки.
Post Views: 3
Не работает подсветка приборов-на ваз 2115-как найти неисправность
Уважаемые посетители, всем привет. Для Вас мною создана рубрика «автоэлектрика» и в начале я хочу поделиться с Вами своей идеей, почему именно создана такая рубрика и какое отношение она имеет ко всему прочему, что было ранее описано в этом сайте.
В общем-то я разницы здесь большой не нахожу в том, допустим:
- как определить неисправность освещения в квартире,
- как определить неисправность освещения в автотранспорте.
Сравнение конечно же грубоватое, но тем не менее, имеет небольшое различие. К примеру, если создается большая нагрузка по току в электрической цепи учреждения, в этом случае перегорает либо плавкий предохранитель в распределительном пункте электрощитовой, либо срабатывает автомат защитного отключения в распределительном щитке. Что касается автоэлектрики, при превышающем значении силы тока для отдельной цепи (тоже самое), последствия приводят допустим к перегоранию какой либо лампочки или предохранителя расположенного в монтажном блоке автомобиля. Ранее, мне приходилось устранять незначительные неисправности по автоэлектрике таких автомобилей как:
Итак, начнем с автомобиля ВАЗ 2115.
Снятие и установка панели приборов ВАЗ-2101
Снятие и установка панели приборов ВАЗ-2101
Панель приборов состоит из металлического каркаса, на который нанесено энергопоглощающее и декоративное покрытие.
Панель приборов и ее принадлежности
1 – пепельница; 2 – облицовочная рамка рычагов управления отопителем; 3 – облицовка панелей; 4 – крышка вещевого ящика; 5 – петля вещевого ящика; 6 – панель приборов; 7 – труба дефлектора; 8 – дефлектор; 9 – боковина вещевого ящика; 10 – корпус вещевого ящика.
К кузову панель крепится в восьми точках: сверху гайками; снизу винтами.
Снятие панели приборов ВАЗ-2101
Стрелками показаны точки крепления к поперечинам передка.
1. Отсоедините провод «масса» от аккумуляторной батареи.
2. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления, накладки стоек ветрового стекла.
3. Снимите комбинацию приборов, трехклавишный переключатель и переключатель отопителя салона.
4. Отсоединяя провода от лампы освещения вещевого ящика, отверните винты крепления боковины вещевого ящика к панели приборов.
5. Выверните четыре винта нижнего крепления панели приборов к поперечине передка. Через проемы вещевого ящика и комбинации приборов отверните четыре гайки верхнего крепления панели к передку.
6. Снимите ручки с рычагов управления, для чего в месте соединения ручки с рычагом отогните плоским тонким инструментом у верхней ручки нижнюю часть, а у нижней – верхнюю.
7. Снимите панель приборов.
8. Установка панели приборов проводится в обратном порядке.
