Замена цепи ГРМ Mazda 3

Отсоедините отрицательный провод аккумуляторной батареи.

Выверните свечи зажигания.

Снимите правое колесо.

Снимите правый брызговик.

Ослабьте болт крепления шкива насоса охлаждающей жидкости и снимите приводной ремень.

Снимите датчик положения коленчатого вала.

Слейте моторное масло.

Отсоедините топливопроводные шланги, обернув соединительные штуцеры ветошью.

Снимите приводной ремень топливного насоса.

Снимите топливный насос.

Снимите правый объединенный вал с промежуточного карданного вала.

Снимите нижнюю заглушку передней крышки двигателя.

СНЯТИЕ КРЕПЕЖНОГО БОЛТА ШКИВА КОЛЕНЧАТОГО ВАЛА

Снимите нижнюю заглушку блока цилиндров.

Рис. 1. Установка специального приспособления

Установите специальное приспособление (рис. 1).

Поверните коленчатый вал по часовой стрелке до ВМТ поршня цилиндра №1.

Рис. 2. Установка специального приспособления на коленчатый вал: 1 – специальное приспособление

Удерживайте коленчатый вал специальным приспособлением (рис. 2).

СНЯТИЕ НАТЯЖИТЕЛЯ ЦЕПИ

Рис. 3. Установка специального приспособления на коленчатый вал: 1 – поршень натяжителя

Используя тонкую отвертку, отведите храповик натяжителя цепи от стержня храповика (рис. 3).

Медленно утопите поршень натяжителя. Удерживайте поршень натяжителя, используя провод толщиной 1,5 мм или скрепку для бумаг.

Подвесьте двигатель, используя специальные приспособления.

СНЯТИЕ ЦЕПИ ПРИВОДА ГРМ

Рис. 4. Фиксация звездочки масляного насоса: 1 – спецприспособление

Зафиксируйте звездочку масляного насоса специальным приспособлением (рис. 4).

После этого снимите звездочку и цепь.

Рис. 5. Снятие переднего сальника

Используя отвертку, снимите передний сальник (рис. 5).

УСТАНОВКА ЦЕПИ ПРИВОДА ГРМ

Рис. 6. Фиксация звездочки масляного насоса: 1 – спецприспособление

Установите звездочку масляного насоса и зафиксируйте ее специальным приспособлением (см. рис. 6).

Рис. 7. Установка специального приспособления на распредвал

Установите специальное приспособление на распредвал (см. рис. 7).

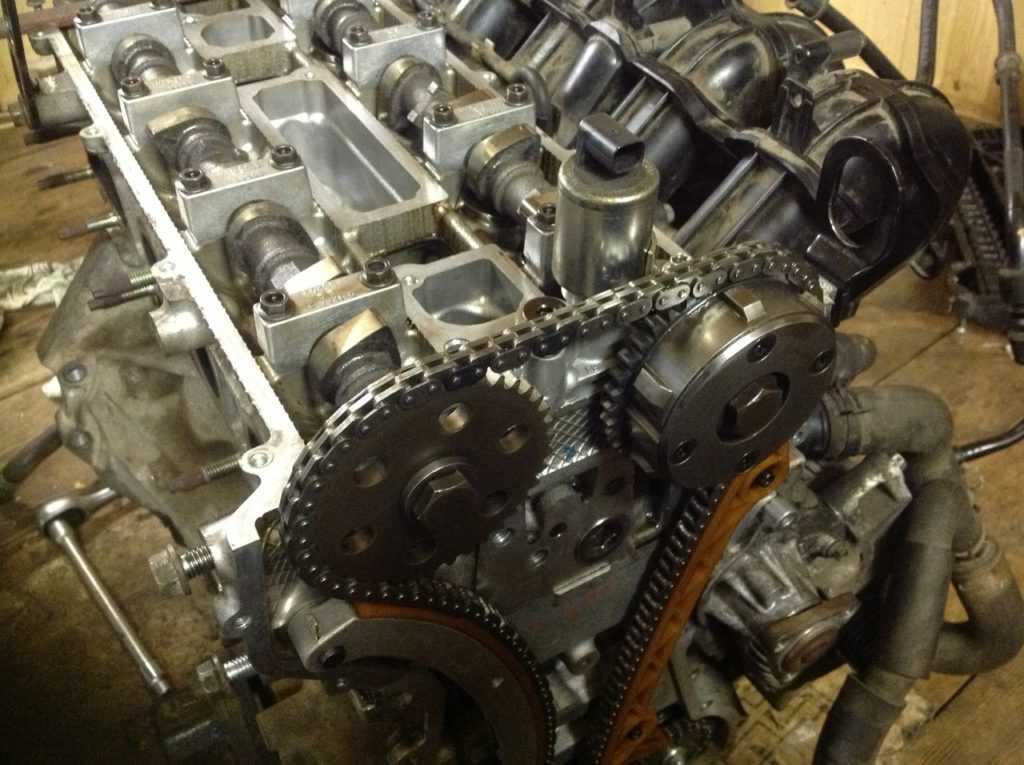

Установите цепь привода механизма газораспределения.

Снимите удерживающий провод или скрепку для бумаг с автоматического натяжителя, чтобы натянуть цепь привода механизма газораспределения.

Mazda demio, ремень грм замена

Механика Demio 1.3. Да, белую видел в прошлом году, когда собирался покупать, октябрьский выпуск, Б3. Цепь стояла. Тогда я подумал, что оно того стоит: взял свой на аукционе — ремень: на серебряном аукционе с меньшим пробегом он мне обошелся на 50 штук меньше, чем в апреле того же года.

Ремень или цепь ГРМ ?

Это что-то не так. Замена ремня на цепь сильно меняет конструкцию двигателя, должно быть изменение названия.

сомнительно, что B3 с цепочкой. Может быть, были и B3, и Z. Я тоже считаю, что это должны быть разные двигатели.

Дверь багажника. Mazda 6 кабриолет?

Иногда случается! Официальная Кабардино-Балкария….

Замена цепи грм — бортжурнал Mazda Demio Tsukuba circuit года на DRIVE2

Строители зацепили детали…. Mazda Demio года выпуска Юрий. Mazda Demio года выпуска Катерина. Mazda Demio года DJ Stussy.

Последние вопросы. Люди подскажите, как выглядит зажим для крепления коврика кабины водителя и где его купить?

Все пошли везде. Приветствую, уважаемые форумчане! Запрос.

Купил демку и в ней мафон 1Din вместо бардачка на торпеде, хозяин сказал штатного. С .

Признаки и причины неисправности цепи

1. Не ровные обороты на холостом ходу. Это возможно тогда, когда какой-либо из клапанов, впускающий или выпускающий работает не корректно, имеет деформации. Топливо поступает в камеру сгорания не равномерно, а компрессия внутри цилиндра недостаточная для нормальной тяги. Клапан не закрывает до конца отверстие, и отработанные газы остаются в исходном секторе. Происходит заполнение камеры углекислым газом, и детонация в одном из цилиндров отстает от остальных.
2. Потеря мощности и тяги автомобиля во время движения. В данном случае причиной также могут быть деформированные клапаны.
3. Двигатель не запускается или сразу же глохнет. Если есть питание на ЭБУ и свечи, а авто не заводится, значит на Мазда 3 цепь ГРМ очень растянута или вовсе разорвана. Коленчатый вал раскручивает шестерни, но данное вращение не передается на распредвал и клапанную коробку, соответственно топливо не попадает в камеру сгорания, а отработанные газы не могут выйти в коллектор.
4. Подозрительный шум в области блока цилиндров и газораспределительного механизма. Данный фактор говорит не о разрыве цепи, а о ее растяжении, или потере эластичности пружины натяжителя. Звук от свободного хода детали звенящий, металлический, звенья бьются о корпус ГРМ и в некоторых случаях могут разломить его.
5. Неисправный подшипник роликов или коленчатого вала также может стать причиной разрыва цепи, когда их смазка набивается металлической стружкой, увеличивается сила трения, возникает свист или гул. Эти узлы особенно уязвимы и чувствительны к не качественному маслу, поэтому при замене смазывающей жидкости в двигателе нужно выбирать классификацию, которая соответствует рекомендациям производителя.
6. Увеличенный расход топлива. Этот фактор также указывает на неисправности в узле ГРМ и его цепи, так как через клапаны просачивается слишком много бензина, но прогорать до конца он не может, поэтому при низкой мощности мотора возрастает расход топлива.

Все перечисленные признаки говорят о серьезной поломке, поэтому при наступлении любого из них необходимо незамедлительно обратиться в сервисный центр для проведения более детальной диагностики и ремонта сломанной детали. На Мазда 3 замена грм проводится в несколько этапов, которые должны исполняться в строгой последовательности, поэтому не стоит пытаться выполнить ремонт ГРМ на автомобиле Мазда 3 самостоятельно вне автосервиса. Без наличия специального инструмента и опыта в подобных действиях, отремонтировать машину и заменить указанные выше детали не получится, напротив можно серьезно усугубить состояние силового агрегата.

Цепь ГРМ (газораспределительный механизм): снятие и замена цепи на Мазда 3. Полная инструкция

Если цепную передачу сравнивать с зубчатыми передачами, то; они менее чувствительны к неточностям расположения валов, ударным нагрузкам, допускают практически неограниченные межцентровые расстояния, обеспечивают более простую компоновку, большую и эффективную подвижность валов двигателя относительно друг друга.

По сравнению с ремёнными передачами, где установлен ремень ГРМ они характеризуются следующими достоинствами:

1. отсутствие проскальзывания и постоянство среднего передаточного отношения;

2. отсутствие предварительного натяжения и связанных с ним дополнительных нагрузок на валы и подшипники;

3. передача большой мощности как при высоких, так и при низких скоростях;

4. сохранение удовлетворительной работоспособности при высоких и низких температурах;

5. приспособление к любым изменениям конструкции удалением или добавлением звеньев.

Замена цепи ГРМ Mazda 6

Замена цепи ГРМ оперативно и по честной цене! Приезжайте к нам, если заметили признаки износа цепи:

• подошёл регламент замены цепи (если он предусмотрен автопроизводителем)
• стуки в подкапотном пространстве при работающем ДВС (со стороны привода ГРМ)
• увеличение расхода топлива

Мы оперативно проведём замену цепи ГРМ, а по необходимости – моторного масла и фильтра, диагностику двигателя и системы газораспределения.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ ЦЕПИ ГРМ

Цепной привод ГРМ Mazda 6 является частью газораспределительного механизма и участвует в передаче крутящего момента от коленчатого вала к распределительному. Цепь может соединять их напрямую или участвовать в работе косвенно, объединяя например распределительные валы между собой, если их два, при этом функциональное предназначение ее остается неизменным.

Контроль состояния цепи ГРМ, замена «успокоителей» и натяжителей, является частью планового технического обслуживания автомобиля и играет важную роль в работе двигателя транспортного средства. Производить контроль состояния газораспределительной системы необходимо регулярно, так как это напрямую влияет на мощность автомобиля, чувствительность при подаче газа и расход топлива.

ОСОБЕННОСТИ ЗАМЕНЫ ЦЕПИ

В большинстве моторов старых моделей автомобилей, для передачи крутящего момента использовались цепи с роликовыми звеньями, часто составляющие шли в два-три ряда, это делало цепь ГРМ очень надежным, практически вечным механизмом, не нуждающемся в постоянном техобслуживании. Часто автомобиль проходил до 300 000 км. и цепь механизма получала лишь боковой люфт, а самое страшное что могло произойти с газораспределительным механизмом это перескакивание звеньев, обрывы были крайне редки. С течением времени, тенденцией в создании автомобилей стали производственная цена, экономичность, экологичность и вес мотора автомобиля, влияющий на его мощность. В этих условиях производители стали стремиться к замене цепи ГРМ, на более легкий, дешевый и простой в техобслуживании ремень ГРМ. А те моторы, в конструкции которых сохранились цепи, роликовые составляющие были заменены на легкие пластинчатые звенья, более надежные чем ремни ГРМ, но все же не такие прочные, как роликовые цепи.

Цепь газораспределительного механизма Mazda 6 обладает рядом особенностей, кардинально отличающих ее от ремня ГРМ.

1. Цепь является прочным механизмом, износ ее происходит значительно дольше, чем ремня ГРМ, обрывы случаются, но значительно реже, чем у двигателей с ременным приводом.

2. Обрыв цепи газораспределительного механизма происходит достаточно редко, а значит и поломка двигателя, требующая дорогостоящего капитального ремонта, возникает не часто.

3. Цепи ГРМ достаточно шумны, но при современном уровне шумоизоляции автомобиля, этот параметр становится не очень важным.

4. При изнашивании цепи происходит ее люфт и поперечное биение, это свидетельствует о необходимости замены старой цепи на новую. Так как деталь металлическая провисание и поперечное биение сопровождается сильным шумом, не заметить и не придать значение которому просто невозможно. Шум под капотом будет являться первым «звонком» свидетельствующим о необходимости проведения техобслуживания автомобиля.

5. Главным минусом замены цепи ГРМ Mazda 6 является то, что она располагается внутри блока цилиндров и осуществить оценку ее состояния, не имея подготовки и опыта достаточно сложно. Кроме того, демонтаж и замена, при таком устройстве, процесс длительный и трудоемкий, а значит дорогостоящий.

6. В работе цепи ГРМ участвуют натяжители и успокоители – это расходные детали, которые быстро изнашиваются и нуждаются в более частых заменах, чем сама цепь ГРМ.

Установка

1. Выровнить канавку замка звездочки цепи ГРМ коленчатого вала с меткой ГРМ и затем поместить цилиндр №1 в положение TDC.

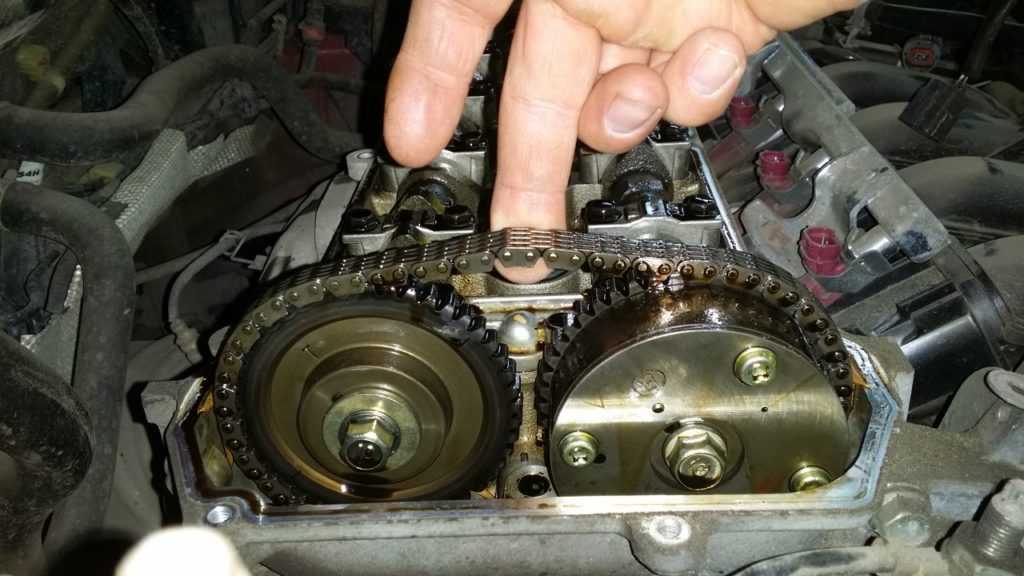

2. Выровнить метку цепи на звездочках распредвала так, чтобы они были на горизонтальной линии верхней поверхности головки цилиндров.

3. Установить цепь ГРМ.

4. После установки отрегулированной цепи, снять проволоку или канцелярскую скрепку, установленную на натяжителе цепи и дать натяжение на цепь ГРМ. (Снять установленный стопор когда устанавливается новый натяжитель цепи.)

5. Убедиться, что цепь не ослаблена, затем снова убедиться, что все звездочки находятся в надлежащих положениях.

6. Вращать дважды коленчатый вал по часовой стрелке и проверить синхронизацию клапанов.

голоса

Рейтинг статьи

На Mazda 3 цепь или ремень ГРМ?

Владельцы Mazda 3 задаются вопросом о приводе ГРМ: ремень или цепь используется в их автомобиле? В Mazda 3 с 2003 до 2017 года, кузовы BK, BL и BM, используется цепной привод ГРМ. В последнем на сегодняшний день кузове BM в бензиновой версии также используется «цепь». Это подтверждает официальное руководство по эксплуатации Mazda 3. Ременной привод («ремень») используется только в дизельных версиях, которые непопулярны в России.

Коротко о ГРМ

Для начала немного теории. ГРМ — это газораспределительный механизм. Привод ГРМ может осуществляться цепью или резиновым ремнем с зубцами — цепной привод и ременной соответственно. Отсюда и выходит, что чаще всего у автовладельцев спрашивают: «У вас цепь или ремень?». ГРМ не меняется. Меняется только привод ГРМ — цепь или ремень.

Главное отличие между ремнем и цепью, на которое стоит обратить внимание, это продолжительность эксплуатации. Срок эксплуатации ремня примерно 100-120 тыс км, тогда как цепь прослужит дольше — 200 тыс км

Таблица двигателей Mazda 3: привод ГРМ

Z6/ZM/MZR	1.6	105	Цепной
SkyActiv, P5-VPS	1.5	100	Цепной
LF17	2.0	166	Цепной
L3 Turbo	2.3	260	Цепной
SkyActiv-G	2.0	165	Цепной

Когда менять цепь на Mazda 3

Как уже говорилось выше, ресурс цепного привода составляет 200 тыс км, или около 8-10 лет при пробеге в год около 20-25 тыс км. В Mazda 3 рекомендуется послушать и проверить цепной привод в диапазоне 120-150 тыс км пробега. По отзывам владельцев «тройки», именно в этот период чаще всего возникают проблемы. Стоит отметить, что цепь ГРМ не является расходником и в таблице планового ТО отсутствует. Замена, как советуют владельцы «Мазды», рекомендована после преодоления пробега 200 тыс км.

Для Mazda 3 с двигателем 2.0 рекомендуется проверять цепь на слух каждые 120 тыс км пробега, а при наличии шума – заменить привод.

Как понять, что пора менять цепь

Замена привода ГРМ осуществляется редко. Ременной привод, в отличие от цепного, меняется раз в 100 тыс км, и необходимо это делать заранее. Иначе оборванный ремень может грозить серьезными поломками. Владельцам же Mazda 3 с цепным привод повезло больше. О том, когда настал момент замены цепи, вы услышите по звукам, исходящих со стороны капота. Будет характерный шум (иногда похожий на свист), который сложно не услышать.

Как шумит цепь на Mazda 3 — наглядный пример

Обратите внимание: чаще всего посторонний шум может исходить из ремня генератора, а не цепи ГРМ. Также советуем обратить внимание на натяжной ролик ГРМ

Павел Аверин

27 лет, высшее техническое образование. Владею Mazda 3 2012 г.в. на протяжении почти пяти лет. Один из авторов блога Mazdagid.ru

Ford Mondeo 4 Замена цепи привода газораспределительного механизма двигателей duratec-he объемом 2,0 и 2,3 л

Вам потребуются: набор торцовых ключей, набор накидных ключей, нож. 1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя). 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). 4. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо. 5. Снимите защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя). 6. Снимите правый передний подкрылок (см. Снятие и установка брызговиков колес и подкрылков).

7. Снимите ремень привода компрессора кондиционера, разрезав его ножом.

8. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом. 9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение вмт такта сжатия).

10. Выверните болты крепления и снимите датчик положения и частоты вращения коленчатого вала. ПРИМЕЧАНИЕ. Далее для наглядности операции по замене цепи привода газораспределительного механизма показаны на снятом двигателе Duratec-HE объемом 2,0 л. Цепь привода газораспределительного механизма двигателя Duratec-HE объемом 2,3 л заменяют аналогично.

11. Выверните болт крепления шкива коленчатого вала…

12….и снимите шкив.

13. Выверните болт крепления…

14….и снимите промежуточный ролик.

15. Выверните три болта крепления шкива привода водяного насоса…

16….и снимите шкив. 17. Установите под двигатель надежную опору. 18. Снимите правую опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к лонжерону кузова.

19. Выверните двадцать три болта крепления крышки привода газораспределительного механизма…

20….аккуратно подденьте отвёрткой край крышки…

21….и снимите крышку привода газораспределительного механизма.

22. Ослабьте затяжку болтов крепления звездочек распределительных валов.

23. Проверьте установку поршня 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение вмт такта сжатия).

24. Нажав тонкой отвёрткой на храповик натяжителя цепи через отверстие в нем, разблокируйте натяжитель, затем утопите шток натяжителя, нажимая на его башмак…

25….и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.

26. Выверните два болта крепления…

27….и снимите натяжитель цепи.

28. Снимите башмак натяжителя цепи.

29. Выверните по одному нижнему и верхнему болту крепления…

30….и снимите успокоитель цепи.

31. Снимите цепь привода газораспределительного механизма.

32. При необходимости замены цепи привода масляного насоса выверните болт крепления и снимите башмак натяжителя цепи.

33. Выверните болт крепления звездочки масляного насоса…

34….и снимите звездочку вместе с цепью привода. 35. Осмотрите звездочки коленчатого и распределительных валов, а также масляного насоса. Оцените состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали. 36. Установите цепь привода масляного насоса в порядке, обратном снятию. 37. Наденьте новую цепь привода газораспределительного механизма на звездочку коленчатого вала и звездочки распределительных валов. 38. Установите на место башмак натяжителя и успокоитель цепи.

39. Установите на место натяжитель цепи и извлеките фиксатор, приведя натяжитель в рабочее положение. 40. Очистите посадочные поверхности крышки привода газораспределительного механизма и нанесите на фланец крышки валиком диаметром 3 мм силиконовый герметик FORD WSE-M4G323-A4 или аналогичный. 41. Установите крышку привода газораспределительного механизма. ПРИМЕЧАНИЕ. Для обеспечения герметичности соединения крышку привода газораспределительного механизма необходимо установить не позднее чем через 10 мин после нанесения герметика. 42. Затяните болты крепления звездочек распределительных валов. 43. Установите все детали в порядке, обратном снятию. Болт крепления шкива коленчатого вала замените новым, затяните его моментом 100 Н·м (10 кгс·м) и затем доверните на 90°. После установки шкива коленчатого вала снимите стопорную планку с распределительных валов.

Пошаговая инструкция по замене

Работы по замене удобно выполнять на смотровой яме, подъемнике или эстакаде. Автомобиль нужно поставить на ручной тормоз и зафиксировать колеса, чтобы исключить движение авто.

Инструменты

Из инструментов и материалов необходимо приготовить:

• набор накидных ключей и головок;
• набор гаечных ключей;
• плоскую отвертку;
• опоры под двигатель;
• динамометрический ключ;
• домкрат;
• расходные материалы (ремень, натяжной ролик).

Приобретать следует только оригинальные расходные материалы, это избавит от неприятных сюрпризов из-за некачественных деталей. Если причиной замены являются следы масла, нужно устранить причину появление пятен.

Этапы

1. Сначала снимается переднее правое колесо, затем защита с правой стороны двигателя.
2. На следующем шаге нужно снять приводные ремни с навесного оборудования, ослабив их натяжение.
3. Открутив болты крепления, нужно снять корпус картера сцепления.
4. Провернув коленвал по часовой стрелке, необходимо совместить установочные метки.
5. Далее следует ослабить крепежный болт шкива коленчатого вала. Для этого нужно зафиксировать коленвал от проворачивания, например, с помощью плоской отвертки, вставив ее между картером и зубьями.
6. После этого следует полностью выкрутить болт крепления вместе с шайбой и снять шкив коленвала.
7. Чтобы открыть шестерню вала, нужно демонтировать дистанционную шайбу.
8. Далее нужно демонтировать помпу.
9. Затем следует открутить крепежные болты и демонтировать нижнюю защитную крышку.
10. Далее нужно проверить, чтобы звездочка на распредвале была совмещена с установочной меткой ГБЦ.
11. Ослабив болты натяжения, нужно отвести его в сторону и немного затянуть болты.
12. Далее снимаем ремень ГРМ. При повторном использовании изделия следует поставить метки, показывающие направление его вращения.

защитного кожуха

Установка:

1. Перед установкой нужно проверить совмещение всех установочных меток, а также звездочки на распределительном валу с меткой на ГБЦ.
2. Натяжение ремня следует начинать с шестерни коленчатого вала в направлении против часовой стрелки.
3. Ослабив болт натяжного ролика, нужно дать ему сработать.
4. Затем следует затянуть болты натяжителя с усилием 20-27 Нм.
5. Далее нужно проверить натяжение ремешка.
6. Затем снова проверить совмещение меток.
7. Сборку необходимо осуществлять в обратном порядке.

Установка нового ремня ГРМ

• Для начала проверьте плавность вращения роликов.
• Далее – проверьте метки с реперами, а также надежность фиксации шкивов ТНВД и валов.
• Надевать ремень следует двигаясь против часовой стрелки, начиная от коленвала.
• По окончании монтажа надо выкрутить болты, фиксирующие валы.
• Установите натяжитель. Толкатель должен выступать из корпуса на 12.9-14.6 мм.
• Затяните болты крепления от руки, а болт самого натяжителя с моментом 19-25Нм.
• Удалите фиксатор толкателя, и медленно проверните коленвал по ходу часов на два оборота.
• Снова проверьте метки с реперами.
• Соберите все в обратном порядке.
• Затяните крепеж опоры ДВС моментом 75-105Нм, а болты крепления шкива коленвала – с моментом 23-32Нм.

Замена цепи ГРМ Мазда 3: Процесс несложный, но кропотливый

В бензиновых двигателях Mazda 3 всех поколений применяется надежный цепной привод газораспределительного механизма. Руководство по эксплуатации рекомендует лишь проверять работу цепного привода на слух. Замена цепи ГРМ Мазда 3 регламентом не предусмотрена.

В каких случаях необходима замена

В отличие от ремня ГРМ плановый ресурс цепи составляет около 200 000 км пробега. Владельцам подержанных автомобилей необходимо проверять и при необходимости поменять цепной привод после достижения 150 000 км.

Замена цепи ГРМ Мазда 3 проводится при наличии постороннего шума при работе цепного привода.

Что лучше ремень или цепь

В современных двигателях внутреннего сгорания применяется цепной или ременный привод механизма газораспределения.

Что же лучше — цепь или ремень ГРМ? — постоянно интересуются владельцы Мазда 3. Главными достоинствами цепного привода являются надежность и повышенный ресурс. К плюсам цепи ГРМ также относятся:

• отсутствие проскальзывания привода;
• стабильность передаточного отношения;
• отсутствие предварительного натяжения и дополнительных нагрузок на подшипники и валы;
• сохранение работоспособности при любых температурах;
• универсальность.

Пошаговая инструкция по замене

Недостатком газораспределительного механизма с цепным приводом является более трудоемкая операция — замена цепи ГРМ Мазда 3.

Каждый водитель, кто хоть раз самостоятельно менял ремень ГРМ, подтвердит, что сделать это гораздо проще, чем заменить цепь Мазда 3. Данную процедуру лучше проводить на специализированном сервисе, имеющим необходимое оборудование, а все операции доверить специалистам сервисной станции.

Инструменты

Для замены цепи ГРМ Мазда 3 необходим специальный набор инструментов, как-то:

• Набор для фиксации распределительных валов;
• Болт-фиксатор коленчатого вала.

Этапы

1. Отсоединить отрицательный провод АКБ.
2. Снять свечи и катушки зажигания.
3. Снять воздуховод.
4. Снять корпус воздушного фильтра.
5. Снять ДМРВ.
6. Отсоединить трос акселератора.
7. Снять расширительный бачок.
8. Снять бачок гидроусилителя руля.
9. Снять правое переднее колесо.
10. Открутить правый брызговик.
11. Снять ремень привода вспомогательных агрегатов.
12. Снять насос ГУР без отсоединения шлангов и зафиксировать.
13. Снять генератор.

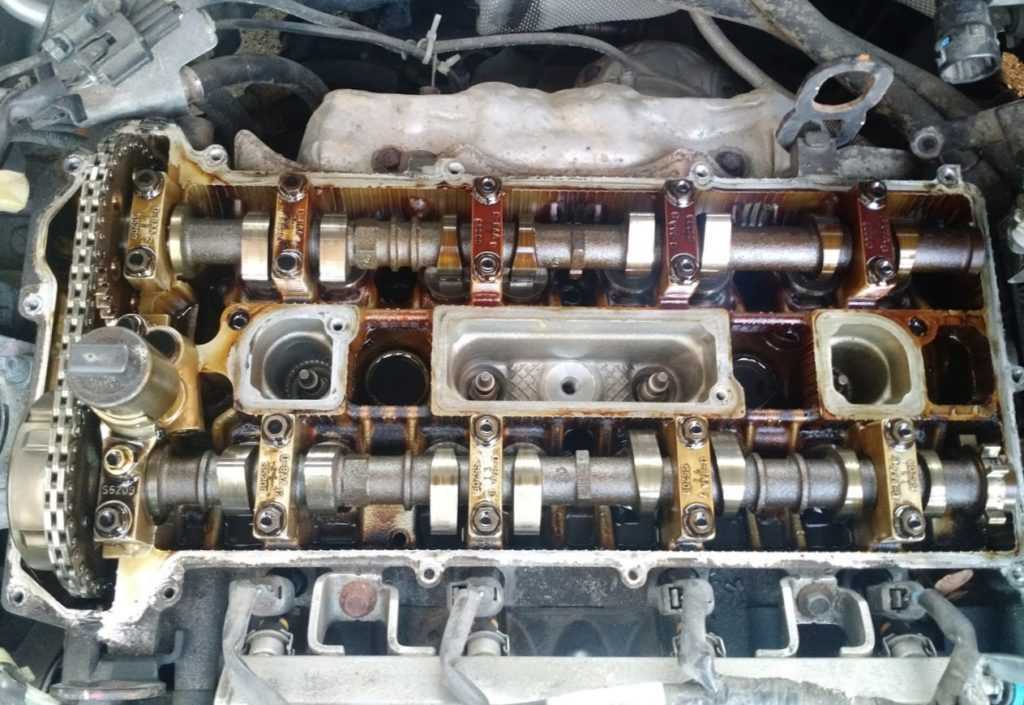

14. Снять клапанную крышку.
15. Зафиксировать шкив коленчатого вала, используя спецприспособления и снять болт крепления шкива коленвала.
16. Снять переднюю крышку двигателя.
17. Снять натяжитель цепи и левый башмак.
18. Повернуть коленвал по часовой стрелке и установить поршень первого цилиндра в ВМТ.
19. Выровнять установочные метки на звездочках распредвалов.
20. Снять цепь привода ГРМ.
21. Снять правый башмак.
22. Новые запасные части устанавить в обратном порядке. Правый башмак, затем прокинуть цепь, сначала на звездочку коленвала.
23. Установить левый башмак и натяжитель.
24. Убедиться, что цепь не имеет провисаний и проверить правильность установки звездочек.
25. Провернуть коленвал на 2 оборота и проверить моменты открытия и закрытия клапанов.
26. Зачистить переднюю крышку и нанести герметик.
27. Заменить сальник коленчатого вала.
28. Установить переднюю крышку.

Замена цепи ГРМ Мазда 3 требует аккуратности и внимания. Болты затягиваются в определенной последовательности и моментом. Если вы решите проводить работу самостоятельно, строго следуйте инструкции производителя. Любые отклонения в технологии проведения работ могут вызвать повторное вскрытие и ремонт двигателя.

0 комментариев

Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…

Автомобили в Беларуси

Замена ремня (цепи) ГРМ – Мазда 6 (GG/GL), двигатель L3 2.3. Год 2005-2007

(перевод – инструкция из программы Autodata)

Необходимые инструменты

• Контрольный стержень коленвала
• Стержень распредвала
• Crankshaft pulley holding tool – Инструмент для удержания шкива коленвала
• Crankshaft pulley holding tool adapter – адаптер инструмента для удержания шкива коленвала

Меры предосторожности

• Отсоедините отрицательную клемму аккумулятора.
• Снимайте свечи зажигания для облегчения вращения двигателя
• Проворачивайте двигатель в направлении нормального вращения (если не указано иное)
• Следите за моментами затяжки
• Отметьте положение датчика угла поворота коленчатого вала до начала разборки
• Никогда не поворачивайте коленвал при помощи распредвала или других колес
• Никогда не проворачивайте коленвал или распредвал при снятом ремне ГРМ

Процедуры синхронизации клапанов

Снятие цепи ГРМ

• Снимите заглушку блока цилиндров
• Проверните шкив коленвала по часовой стрелке в положение ВМТ (верхней мертвой точки) 1 цилиндра
• Вставьте контрольный стержень коленвала (1)
• Медленно проворачивайте коленвал по часовой стрелке пока он не остановится напротив стержня
• Снимите шкив коленвала
• Зафиксируйте распредвал соответствующим стержнем (2)
• Снимите кожух цепи ГРМ
• Зафиксируйте механизм натяжения цепи ГРМ в оттянутом положение
• Освободите храповик (рис. 3) – нажмите отверткой на собачку в отверстии
• Надавите на tensioner balde (поршень натяжителя цепи ГРМ)  (рис. 4)
• Зафиксируйте поршень натяжителя цепи ГРМ при помощь проволки 1,5 мм или канцелярской скрепки
• Снимите крышку механизма натяжения, направляющие шкивы и цепь ГРМ

 Установка цепи ГРМ

 Примечание: фрикционные шайбы звездочек коленвала обязательно должны быть заменены.

Убедитесь, что распредвал установлен в правильном положении (2)

Убедитесь, что коленвал находится в положении ВМТ 1-го цилиндра

Двигатели  с переменной синхронизацией клапанов:

• Убедитесь, что метки регулятора распредвала  выровнены (6)
• Если нет, поворачивайте регулятор впускного распредвала по часовой стрелке пока он не зафиксируется в положении полного запаздывания зажигания. Может быть слышен щелчок.Если регулятор не фиксируется в этом положении – замените его.
• Установите направляющие цепи ГРМ и крышку механизма натяжения
• Установите цепь ГРМ
• Удалите проволочку, блокирующую механизм натяжения
• Установите болт М6 на шкив коленвала (7)
• Подберите новый центральный блот шкива коленвала
• Затяните центральный болт шкива коленвала. Момент затяжки: 96-104 Nm +87-93 градусов
• Удалите: М6 болт (7)Фиксирующий стержень распредвала (2)Контрольный стержень коленвала (1)
• Проверните коленвал дважды по часовой стрелке до достижения 1-ым цилиндром ВМТ
• Установите контрольный стержень коленвала (1)
• Медленно проворачивайте коленвал по часовой стрелке пока он не остановится напротив стержня
• Убедитесь что распредвал находится в правильном положении
• Убедитесь, что болт М6 попадает в свою позицию (7). Если нет, повторите установку цепи ГРМ.

Двигатели без переменной синхронизации клапанов: затяните болты звездочек впускного распредвала по следующей схеме:

А: Болт с раздельными шайбами: 69-75 NmБ: Болт без раздельных шайб: 89-95 Nm

Двигатели с переменной синхронизацией клапанов: Затяните болт регулятора впускного распредвала: Момент затяжки: 69-75 Nm

Социальные кнопки для Joomla

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
